ToughArmor MB834M2K-B

Rack amovible pour 2 baies SSD NVMe PCIe 4.0 M.2 pour baie de disque externe 3,5" (2 x Mini-SAS HD SFF-8643, pas de prise en charge du mode triple)
Détails du produit
  • Remarque : Pour les adaptateurs tri-mode HBA / RAID avec brochage SFF-9402, veuillez utiliser le MB834MK-B V2

    Note: Pour utiliser SSD NVMe M.2, U.2 ou U.3 dans un emplacement PCIe 16x ou 8x, la carte mère ou la carte additionnelle doit prendre en charge la bifurcation PCIe. Ce mode divise les voies PCIe en configurations spécifiques telles que x4, x4, x4, x4 pour un emplacement de 16x ou x4, x4 pour un emplacement de 8x, assurant que le SSD peut être lu par le système. Pour connaître le matériel compatible, veuillez consulter la section FAQ. Si votre matériel n’est pas dans la liste, veuillez nous contacter pour obtenir de l’aide.

  • Introduction du produit
    Présentation du ToughArmor MB834M2K-B, le premier rack amovible sans outil SSD NVMe M.2 PCIe durci au monde. Votre SSD NVMe M.2 ne nécessite plus d'être installé sur une carte mère ou une carte riser avec une petite vis, mais il peut maintenant être installé et accessible depuis l'avant de votre ordinateur sans aucun outil ! Le ToughArmor MB834M2K-B est livré avec un concept d'installation de disque M.2 sans outil, en instance de brevet, qui soulagera la douleur que beaucoup d'utilisateurs ressentent lors de l'installation de disques M.2 et offrira une maintenance facile des disques et une mise à niveau du système. Le ToughArmor MB834M2K-B supporte une vitesse de transfert PCIe x4 ultra-rapide jusqu'à 64 Go/s via MiniSAS HD (SFF-8643) et accepte toutes les longueurs de disques M.2 standard de 30 mm à 110 mm (2230, 2242, 2260, 2280, 22110). De plus, tout en travaillant ensemble avec un certain nombre de trous de ventilation autour du boîtier, chaque plateau de disque est équipé d'un dissipateur thermique en aluminium à haute efficacité pour garantir que tous les disques SSD NVMe M.2 restent à leur température optimale même lorsqu'ils sont à pleine charge.

    En fin de compte, vos disques seront bien protégés dans ce rack entièrement métallique et une serrure à clé à canon pour empêcher tout accès physique non autorisé.

    Pour accéder à 2 x M.2 NVMe solid-state drive dans un emplacement PCIe 16x ou 8x, votre carte mère ou carte additionnelle doit prendre en charge le mode PCIe Bifurcation. Ce mode permet d'allouer des voies PCIe dans une configuration spécifique, telle que x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x. Pour une liste des cartes mères et des cartes d'extension compatibles, veuillez consulter la section FAQ pour des informations plus détaillées.
  • Le disque M.2 n'est plus caché
    Un disque M.2 typique est installé sur une carte mère ou une carte riser et fixé par une minuscule vis, et l'installation ou le retrait physique du disque peut s'avérer très fastidieux et très long. Cependant, avec le ToughArmor MB833M2K-B d'ICY DOCK, les disques M.2 sont placés à l'avant d'un boîtier d'ordinateur et rendent l'installation et la suppression du SSD NVMe M.2 plus simple et plus efficace.
  • À la pointe de la technologie : Installation de disque M.2 sans outil
    Les disques SSD NVMe M.2 PCIe sont le plus souvent insérés à un angle de 45 degrés puis vissés sur la carte mère. Avec le ToughArmor MB833M2K-B, l'utilisateur peut simplement placer le SSD M.2 dans le tiroir à disque, régler le casier à disque à la bonne longueur pour chaque type de disque M.2 et pousser le disque vers le bas pour le verrouiller en place. L'ensemble du processus ne prendra que moins de cinq secondes à l'utilisateur, ce qui lui évitera de se soucier de petites vis faciles à desserrer tout en apportant une méthode plus efficace et innovante pour installer les disques M.2.

    L'installation et le retrait du dissipateur thermique en aluminium à haut rendement et de très grande taille ne nécessitent aucun outil. Il suffit d'appuyer avec les pouces sur les deux boutons situés sous le plateau pour que le dissipateur thermique se détache et que vous puissiez le retirer. Pour le remettre en place, il suffit de couvrir le plateau avec le dissipateur de chaleur et, avec une légère force vers le bas, il s'enclenchera à nouveau sur le plateau.
  • Technologie de mise à la terre EMI
    Il est très important de mettre votre M.2 à la terre par le biais de nombreux échanges, afin de garantir la sécurité de vos données et de votre disque. Sans mise à la terre, lors d'un échange de disque, il y a une forte possibilité de chocs statiques, pouvant endommager les données sur le disque. Grâce à notre conception innovante d'installation des disques M.2, le casier M.2 réglable fait office de mise à la terre et, une fois que le casier M.2 s'enclenche dans le trou de vis SSD, le disque sera mis à la terre par le plateau et le boîtier du boîtier. La conception du connecteur de mise à la terre protège votre disque contre les surtensions électriques statiques, ce qui garantit la sécurité de vos données pendant l'échange du disque.
  • Cette glissière de casier M.2 réglable innovante s'adapte à toutes les longueurs de disques SSD NVMe M.2 PCIe standard, notamment 2230 (30 mm), 2242 (42 mm), 2260 (60 mm) et 22110 (110 mm), ce qui rend ce plateau universel pour toutes les longueurs de disques et rend le disque M.2 extra-long 22110 (110 mm) résistant à l'avenir.
  • Refroidissement maximal
    Les SSD de NVMe M.2 sont connus pour leur problème de surchauffe, qui peut entraîner une dégradation des performances et un ralentissement de la vitesse de transfert. Nous comprenons ce problème et nous sommes venus entièrement équipés d'un dissipateur de chaleur en aluminium à haut rendement extra-large installé sur chaque plateau ToughArmor MB834M2K-B. De plus, chaque ToughArmor MB834M2K-B comprend une paire de coussins chauffants pour garantir que la chaleur excessive est bien dispersée dans tout le dissipateur.
  • La chaleur est ensuite dispersée par les trous d'aération intelligemment placés de tous les côtés et fonctionnant avec le système de refroidissement de votre ordinateur. Le disque reste à une température de fonctionnement optimale même à pleine charge.
  • Sûr et sécurisé
    Le châssis, le plateau et le support de montage entièrement métalliques et robustes garantissent une longue durée de vie au produit et contribuent à la dissipation de la chaleur. Un mécanisme anti-vibrations intégré au châssis réduit le bruit et protège contre les dommages environnementaux.
  • De multiples fonctionnalités
    La face avant du ToughArmor MB833M2K-B comprend une LED d'état lorsque le disque est allumé, éteint et en cours d'accès. La technologie APT (Active Power Technology) permet à l'appareil de ne s'allumer que lorsqu'un disque dur est inséré dans le boîtier.

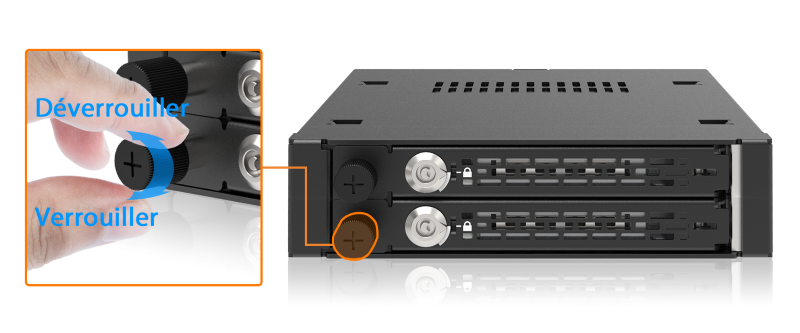

  • Pour un niveau de sécurité physique supplémentaire, la serrure à clé à grand canon est mise en œuvre pour protéger contre les accès physiques indésirables et pour sécuriser les disques en place dans des environnements difficiles, tels que les déploiements militaires et les applications embarquées.
  • Compatibilité exceptionnelle des produits
    Le MB834M2K-B est compatible avec les cartes mères, les cartes RAID/HBA et les adaptateurs M.2 de grandes marques telles que Adaptec, Areca, Broadcom, HighPoint, Supermicro, etc. Cette compatibilité vous donne la liberté de choisir parmi une large gamme d'options matérielles, dépassant ainsi les contraintes des configurations de systèmes à marque unique. Pour plus d'informations sur la compatibilité des produits, cliquez ici.
  • (En option) Support de baie de disque 3,5" à 5,25"
    Convertissez votre baie de périphériques de 5,25" en baie de périphériques de 3,5" avec le support de baie de disques FLEX-FIT MB343SP , il présente une conception monobloc solide avec deux emplacements supplémentaires pour disques de 2,5" pour un stockage supplémentaire des disques.
Quel ToughArmor MB834 est fait pour vous ?
Modèle MB834M2K-B MB834M2K-B V2
Connecteurs 2 x MiniSAS HD 4i (SFF-8643) 2 x SlimSAS 4i (SFF-8654)
Définition des broches Héritage SFF-9402 Rev 1.1
((Compatible avec les adaptateurs HBA/RAID Tri-mode)
Convient pour Adaptateurs HBA/RAID NVMe
avec Brochage de l'ancien système
Adaptateurs HBA/RAID Tri-mode
avec SFF-9402 pin-out
Boîtiers de disques ICY DOCK personnalisables : adaptés aux normes de certification TAA et UL et plus encore !
Chez ICY DOCK, nous comprenons l'importance primordiale de respecter les diverses normes industrielles et de sécurité. Bien que nos produits standards soient déjà fabriqués avec la plus haute qualité, nous offrons également à nos clients la possibilité de personnaliser les boîtiers de disques et les racks mobiles ICY DOCK pour répondre à leurs exigences spécifiques de certification. Cela inclut des normes telles que TAA et UL ainsi que des tests de température étendue.

Notre équipe dédiée est entièrement prête à ajuster les matériaux et les conceptions des produits pour garantir une conformité totale. De plus, nous offrons une assistance complète à nos clients tout au long du processus de certification. Notre objectif est non seulement de répondre aux spécifications précises, mais aussi de garantir que nos produits réussissent les tests les plus rigoureux. Vous trouverez ci-dessous un tableau détaillé listant toutes les certifications optionnelles pouvant être testées avec nos solutions personnalisables.
Certifications optionnelles disponibles pour ToughArmor MB833MK-B V2
TAA Conformité à la loi sur les accords commerciaux
UL Certification de norme de sécurité
UL94 Inflammabilité des matériaux plastiques
FCC Conformité à la Commission fédérale des communications
Température élevée MIL-STD-810H - Méthode 501.7 & 502.7
*IEC 60529 (IPX5) Protection contre les jets d'eau
*Test de vibration MIL-STD-810H, Méthode 514.8, Procédure I (Résistance aux vibrations)
*Choc fonctionnel MIL-STD-810H, Méthode 516.8- Procédure I (Protection contre les chocs)

*Le boîtier de rack mobile de disque doit avoir un panneau avant résistant à l'eau personnalisé ajouté pour réussir la certification IEC 60529 (IPX5). La résistance à l'eau se réfère à la prévention de l'entrée d'eau dans le boîtier par le panneau avant lorsque le produit est installé dans le châssis, plutôt que de rendre l'ensemble du boîtier résistant à l'eau. .
*Le boîtier de rack mobile de disque nécessite la personnalisation du caddy de disque (plateau) et du boîtier pour inclure un mécanisme de verrouillage par vis à ailettes, afin de réussir le test de vibration et la certification de choc fonctionnel. Veuillez vous référer au schéma de conception de la vis à ailettes ci-dessus.

La personnalisation des produits ICY DOCK pour des certifications spécifiques implique des frais pour la création des certificats, y compris les tests nécessaires. Veuillez noter que certaines certifications peuvent nécessiter des frais récurrents pour rester valides. Pour plus de détails et demandes,veuillez nous contacter à l'adresse suivante contact@icydock.fr

Caractéristiques principales
Convient à 2x SSD NVMe M.2 de toutes les longueurs, 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280), et 110mm (22110)

Le verrou de disque ajustable maintient fermement tous les disques de toutes les longueurs

Conception d'installation de disque sans outil pour une maintenance facile et une mise à niveau du système

S'installe dans n'importe quelle baie de périphérique externe standard de 3,5" ou baie de disquette

Utilise un port miniSAS HD (SFF-8643) pour se connecter, nécessite un hôte NVMe

Supporte la bande passante complète NVMe de 64 Gbps

Enclosure robuste tout en métal répondant aux exigences de résistance au feu

Dissipateur de chaleur haute efficacité intégré et ventilation ample pour un excellent refroidissement passif

Serrure à clé à 2 segments pour une sécurité physique supplémentaire

Le loquet de plateau à crochet d'aigle maintient fermement le plateau à l'intérieur de l'enclosure

Mise à la terre EMI – protège les SSD des dommages électriques

La technologie anti-vibration (AVT) réduit le bruit et protège contre les dommages environnementaux

La technologie de gestion de l'alimentation active (APT) économise l'énergie en éteignant l'appareil lorsqu'aucun disque n'est installé

Garantie limitée de 5 ans leader du secteur contre tous les défauts

Support gratuit de la part d'agents de support technique basés aux États-Unis et formés professionnellement

Approuvé pour une utilisation dans les systèmes certifiés Tempest par des clients militaires et gouvernementaux



Spécification
Numéro de modèle: MB834M2K-B
Couleur: Noir
Taille du disque pris en charge: 2 x M.2 PCIe NVMe SSD 2230/2242/2260/2280/22110
Type de disque compatible: NVMe M.2
Nombre de disques: 2
Baie de disque: 1 x baie externe de 3,5" pour périphérique
Interface hôte: 2 x Mini-SAS HD SFF-8643, brochage défini par Legacy (carte HBA/RAID Tri-Mode incompatible)
Entrée d'alimentation: 1 x connecteur d'alimentation SATA 15 broches
Taux de transfert: Jusqu'à 64 Gbps (selon la vitesse du disque dur)
Capacité de support SSD Aucune limitation
Refroidissement des disques: Dispersion thermique en métal avec tampon thermique pour un refroidissement passif
Structure / Matériau Métal avec plastique partiel
Sécurité du disque: Verrouillage par clé à 2 segments
Dimension (L x l x H) : 163 x 101 x 26mm
Poids net du produit 549g
Poids brut de l'emballage 652g
Indication LED d'activité du disque: Alimentation du disque : vert fixe ; accès au disque dur : vert clignotant.
Contenu de l'emballage: Dispositif, manuel d'utilisation, vis, coussinets thermiques..
Taux d'insertion du connecteur M.2 5,000
Humidité: 5%~65% RH
Température de fonctionnement: 0°C to 60°C (32°F to 140°F)
Température de stockage: -35°C to 70°C (-31°F to 158°F)
Conformité: CE, RoHS, REACH
Garantie: 5 ans
FAQ

Q: Je connecte ma carte HBA/RAID PCIe NVMe Oculink ou SlimSAS au MB834M2K-B via l'interface miniSAS HD (SFF-8643), mais les disques U.2 ne se sont pas affichés dans mon système.

R: Le MB834M2K-B n'est pas compatible avec les cartes Oculink PCIe HBA/RAID en raison de l'affectation différente des broches du connecteur utilisé sur l'appareil. Veuillez consulter la liste de compatibilité dans la section FAQ pour les cartes HBA/RAID qui sont compatibles avec le MB834M2K-B.


Q: Pouvez-vous nous recommander une carte d'extension compatible avec le MB834M2K-B?

R: Pour assurer la compatibilité avec le MB834M2K-B, assurez-vous que le BIOS/UEFI de votre carte d'extension ou de votre carte mère supporte la bifurcation PCIe lors de l'utilisation d'un emplacement PCIe 16x ou 8x. En outre, configurez le séparateur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x.

Veuillez cliquer sur l'icône ci-dessous pour voir la compatibilité de vos cartes mères ou cartes additionnelles qui supportent le mode PCIe Bifurcation. Pour une compatibilité optimale, nous vous recommandons vivement d'utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte additionnelle.





Nous sommes actuellement en train de certifier notre rack NVMe auprès des principaux fabricants de cartes d'extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.

Pour signaler une carte d'extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité d'une carte d'extension ou d'une carte mère qui ne figure pas dans la liste, veuillez cliquer ici.


Q: J'ai terminé l'installation du disque dur et du périphérique conformément aux instructions du manuel du produit, mais le système ne parvient toujours pas à détecter le disque. Comment puis-je résoudre ce problème?

R: Veuillez d'abord vérifier la compatibilité de votre matériel et vous assurer que le disque, le rack, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l'hôte pour voir si le système peut détecter le disque. S'il ne le détecte toujours pas, cela permet d'exclure les problèmes liés au rack du lecteur. Vous pouvez également essayer de connecter le rack avec d'autres disques, câbles ou systèmes pour voir si le problème peut être résolu. Si le système ne détecte toujours pas le lecteur, voici quelques problèmes possibles:

Insuffisance de voies PCIe dans le système: Que vous connectiez le rack disque à la carte mère ou à une carte additionnelle, Il est important de noter que le nombre de voies PCIe disponibles est limité. Il faut donc comprendre le nombre de voies fournies par le processeur et le chipset, ainsi que leur méthode d'allocation. Le non-respect de cette consigne peut entraîner des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque.
Protocoles d'interface incompatibles: Il est essentiel de vérifier si l'interface Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte additionnelle est capable de prendre en charge NVMe.
Norme de brochage d'interface incompatible: Avant de connecter le disque dur au port Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte d'extension, veuillez vérifier que le port utilise le même standard de brochage que le port de notre disque dur. Pour vérifier le standard de brochage de notre rack, vous pouvez vous référer au tableau des spécifications sur notre page produit, où il est précisé si le standard de brochage est Legacy ou SFF-9402 1.1.
Longueur excessive du câble de connexion: Pour garantir des performances optimales, il est conseillé d'utiliser un câble de connexion d'une longueur maximale de 50 cm. L'utilisation de câbles plus longs peut entraîner une perte de signal excessive, ce qui se traduit par des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque. En outre, nous recommandons d'utiliser le même connecteur d'interface pour l'appareil et l'hôte afin d'éviter tout problème de compatibilité.

Q: J'utilise des cartes HBA et RAID Intel/Broadcom tri-mode avec le MB834M2K-B, mais les lecteurs n'apparaissent pas dans mon système.

R: Le problème est dû au fait que les fabricants de cartes RAID utilisent un brochage différent pour les cartes trimodes que celui généralement utilisé pour les connexions U.2. Lorsque les cartes trimode sont utilisées avec des lecteurs NVMe M.2, un câble U.2 doit être utilisé pour la carte trimode afin de détecter le lecteur M.2, ce qui rétablit le brochage aux spécifications standard U.2. Pour plus d'informations, veuillez Cliquez ici.


Q: Le système ne détecte pas le SSD M.2 installé dans le boîtier ICY DOCK. Que devrais-je faire?

R: Étant donné que le SSD M.2 n'est pas conçu pour le remplacement à chaud, nous vous recommandons vivement d'éteindre l'appareil/le système avant d'insérer ou de retirer un SSD M.2. Si le système ne parvient toujours pas à détecter le disque, suivez les étapes ci-dessous pour rechercher manuellement un nouveau matériel :



Windows 11 / Windows 10 / Windows 8 – Dans la boîte de recherche de la barre des tâches, tapez Gestionnaire de périphériques et cliquez dessus dans le menu. Lorsque la fenêtre du gestionnaire de périphériques s'affiche, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur le bouton Rechercher les modifications matérielles.



Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau, sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur Rechercher les modifications matérielles.


Image result for disk drive scan for hardware changes




Q: Le boîtier ICY DOCK NVMe est-il compatible avec la norme PCIe 4.0 ?

A: Oui, tous les boîtiers ICY DOCK NVMe prennent en charge la norme PCIe 4.0. Toutefois, la bande passante sera limitée à la norme PCIe 3.0 lors de la connexion d'un périphérique PCIe 3.0 à un hôte PCIe 4.0. Les boîtiers PCIe 4.0 sont en cours de développement


Q: J'ai des difficultés à fermer le couvercle du plateau du lecteur et je n'arrive pas à insérer le plateau du lecteur jusqu'au boîtier du lecteur après avoir placé le SSD M.2 sur le plateau du lecteur.

R: Assurez-vous de verrouiller le M.2 SSD avec le casier M.2 réglable. Le couvercle du plateau ne se fermera pas correctement si le casier M.2 n'est pas entièrement verrouillé. Si vous avez des difficultés à fixer le casier M.2 ou à fermer le couvercle, il se peut que le SSD M.2 que vous utilisez ne respecte pas l'épaisseur standard du SSD M.2, qui est inférieure à 1,5 mm de hauteur pour chaque côté, la hauteur totale ne dépassant pas 3,8 mm. L'utilisation du SSD M.2 avec une épaisseur non standard entraînera une tension inadéquate sur le casier et le couvercle du plateau M.2 et un mauvais alignement du connecteur M.2. Si vous rencontrez des problèmes pour insérer le plateau du lecteur dans le boîtier, veuillez arrêter l'opération immédiatement et vérifier que l'épaisseur du lecteur est conforme à l'épaisseur standard du connecteur M.2 SSD - moins de 1,5 mm de hauteur de chaque côté et moins de 3,8 mm pour la hauteur totale.

Metal heat dissipation sticker



Remarque : certains disques M.2 SSD utilisent un autocollant métallique de dissipation de la chaleur qui fait que l'épaisseur de chaque côté est supérieure à 1,5 mm. Enlever l'autocollant résoudra le problème, mais faites-le à vos propres risques (pourrait annuler la garantie du SSD)



Le boîtier ICY DOCK est conçu pour être compatible avec le SSD M.2 d'épaisseur standard. Nous vous recommandons vivement de vérifier l'épaisseur du lecteur avant l'achat, et veuillez vous référer à la liste des SSD M.2 incompatibles ci-dessous pour plus d'informations :



SSDs M.2 NVMe connus pour être incompatibles avec le boîtier ICY DOCK :




Veuillez contacter contact@icydock.fr si le problème persiste afin que nous puissions le résoudre le plus rapidement possible.

Cliquez sur ici pour signaler un SSD M.2 compatible/incompatible.


Revue

Par Le Comptoir du Hardware

« S'il est vrai que ce genre d'interface est généralement destinée aux professionnels, il est courant d'en retrouver sur nos cartes mères grand public. » Toujours avec humour, Le Comptoir du Hardware met le NVMe au facteur de forme M.2 à l'honneur et ont orné leur rare baie 3.5" avec le MB834M2K-B.

29 Juin 2020
