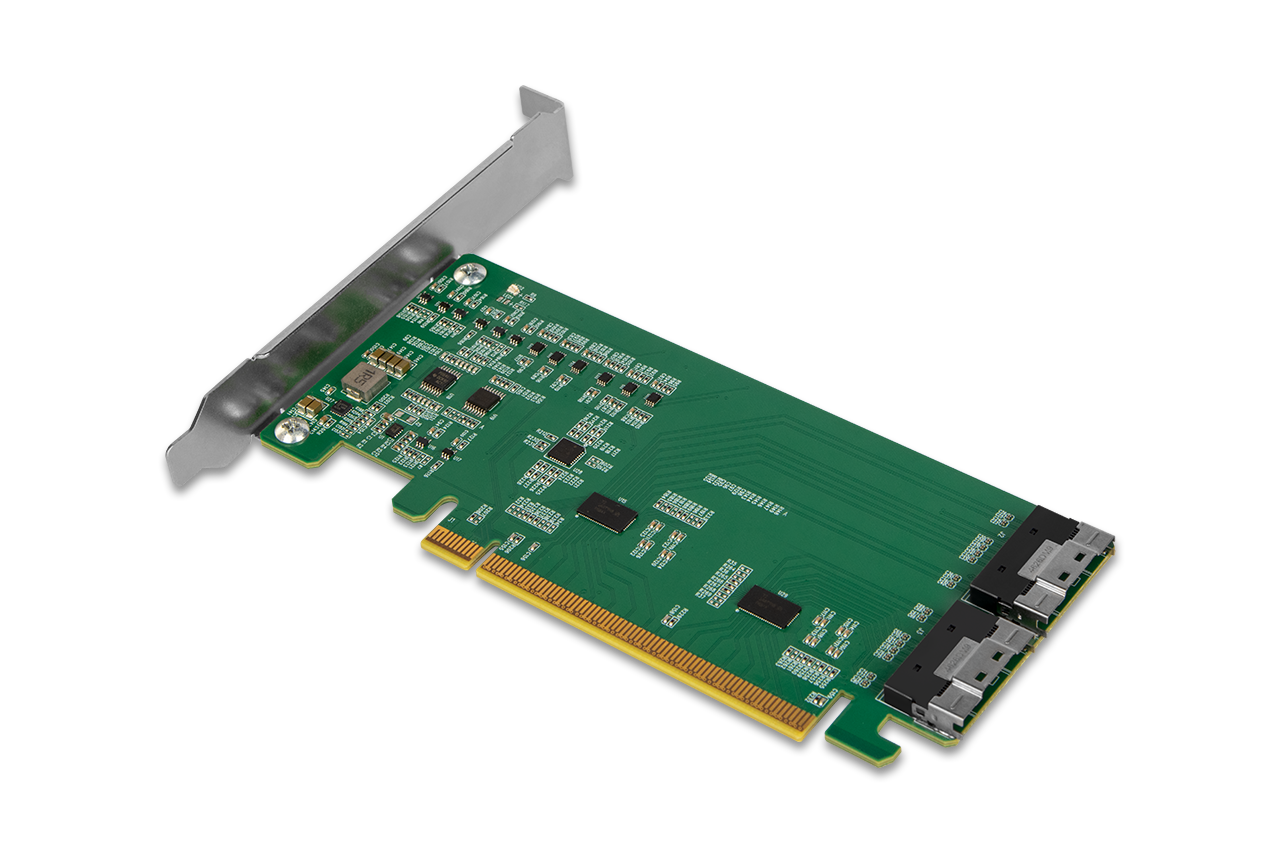

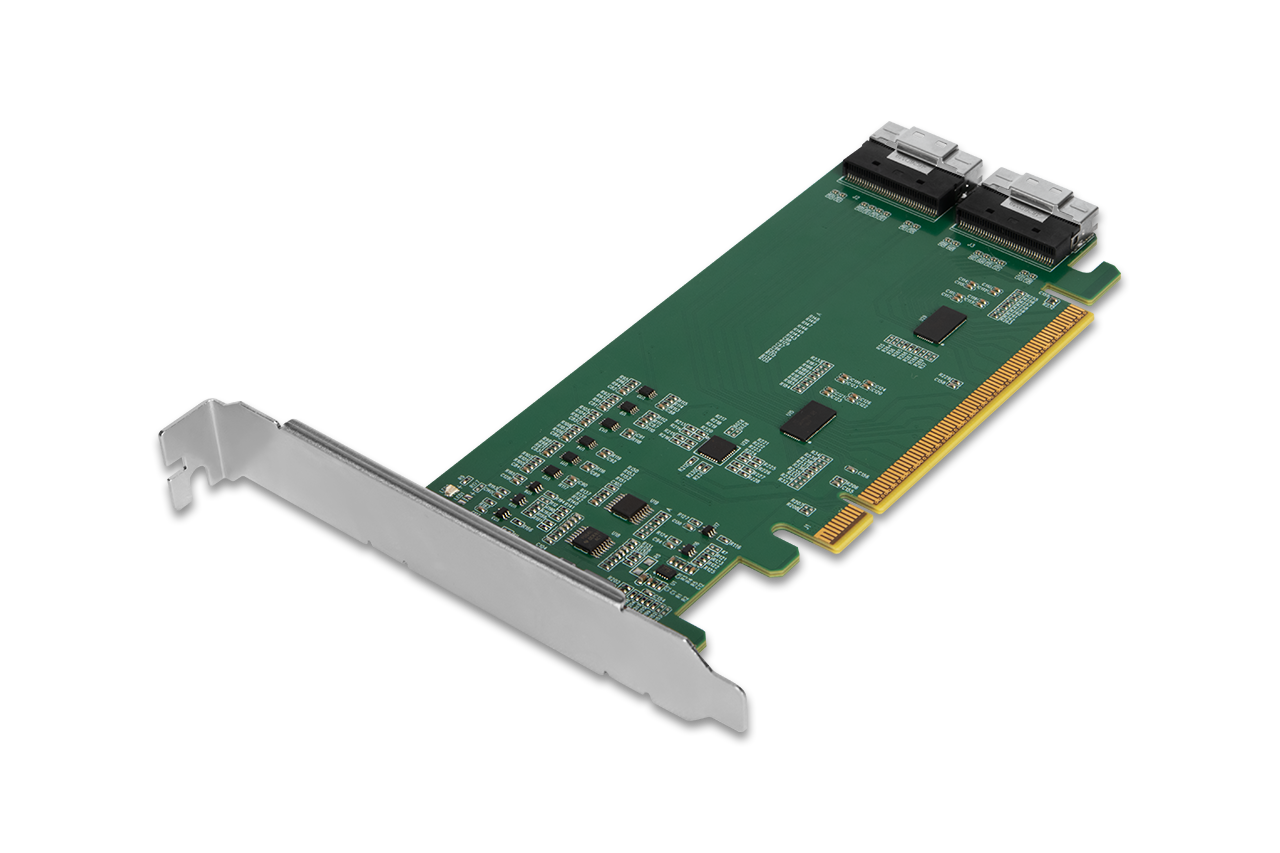

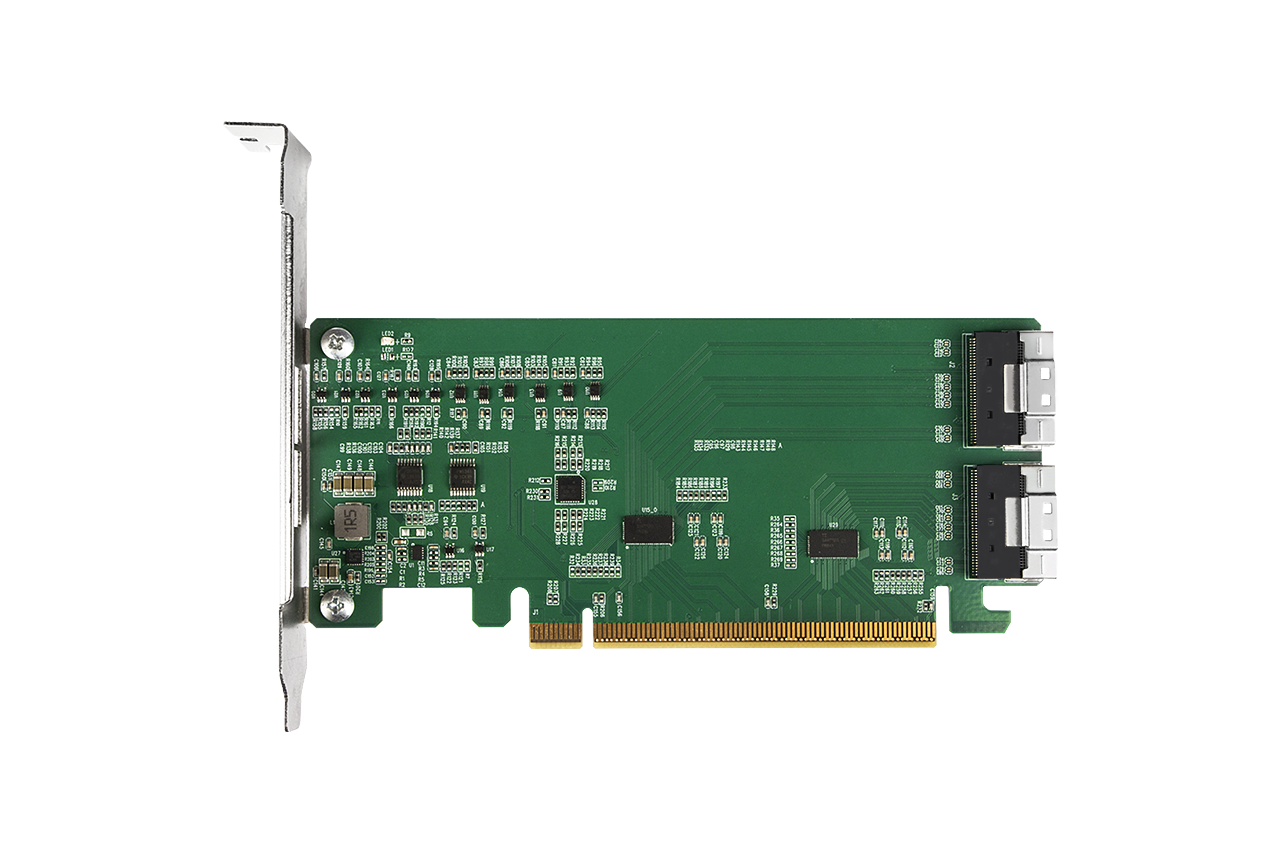

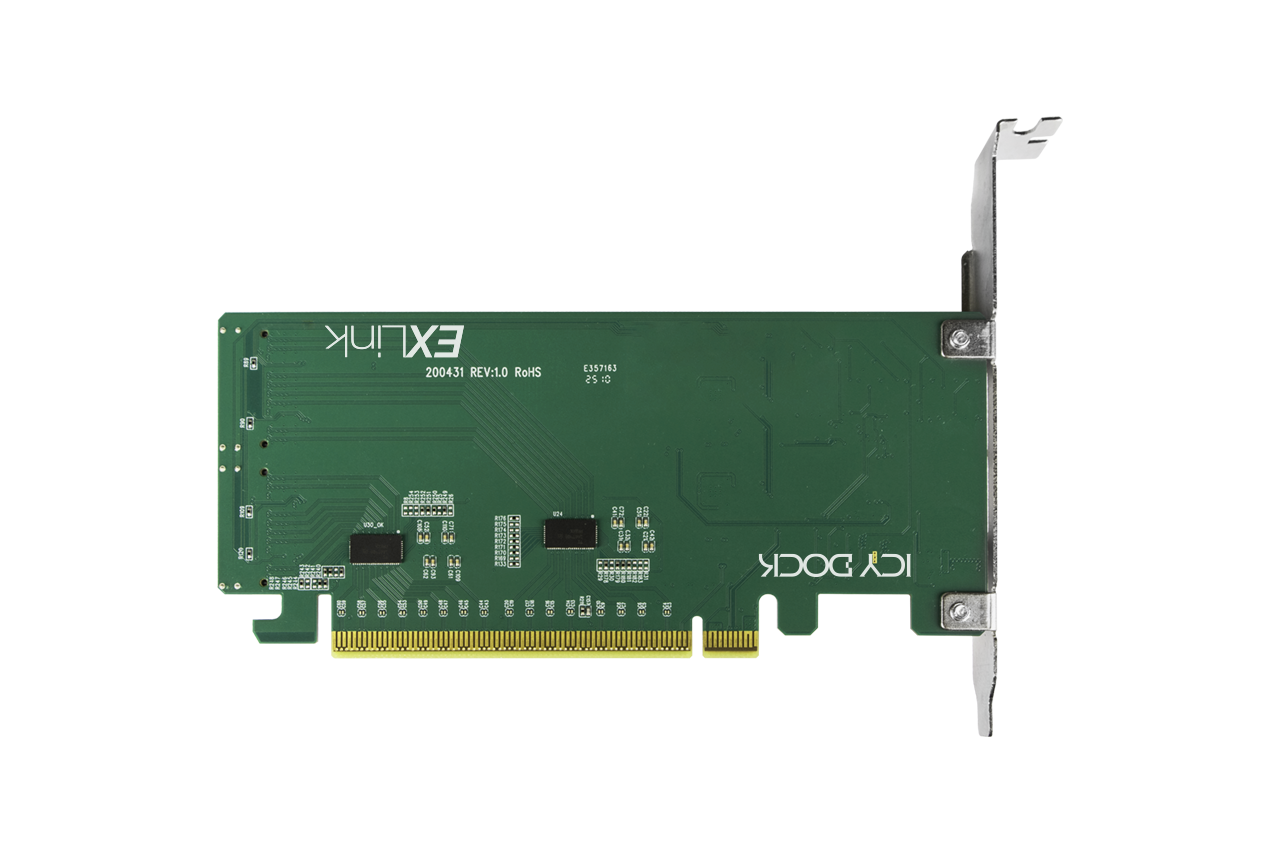

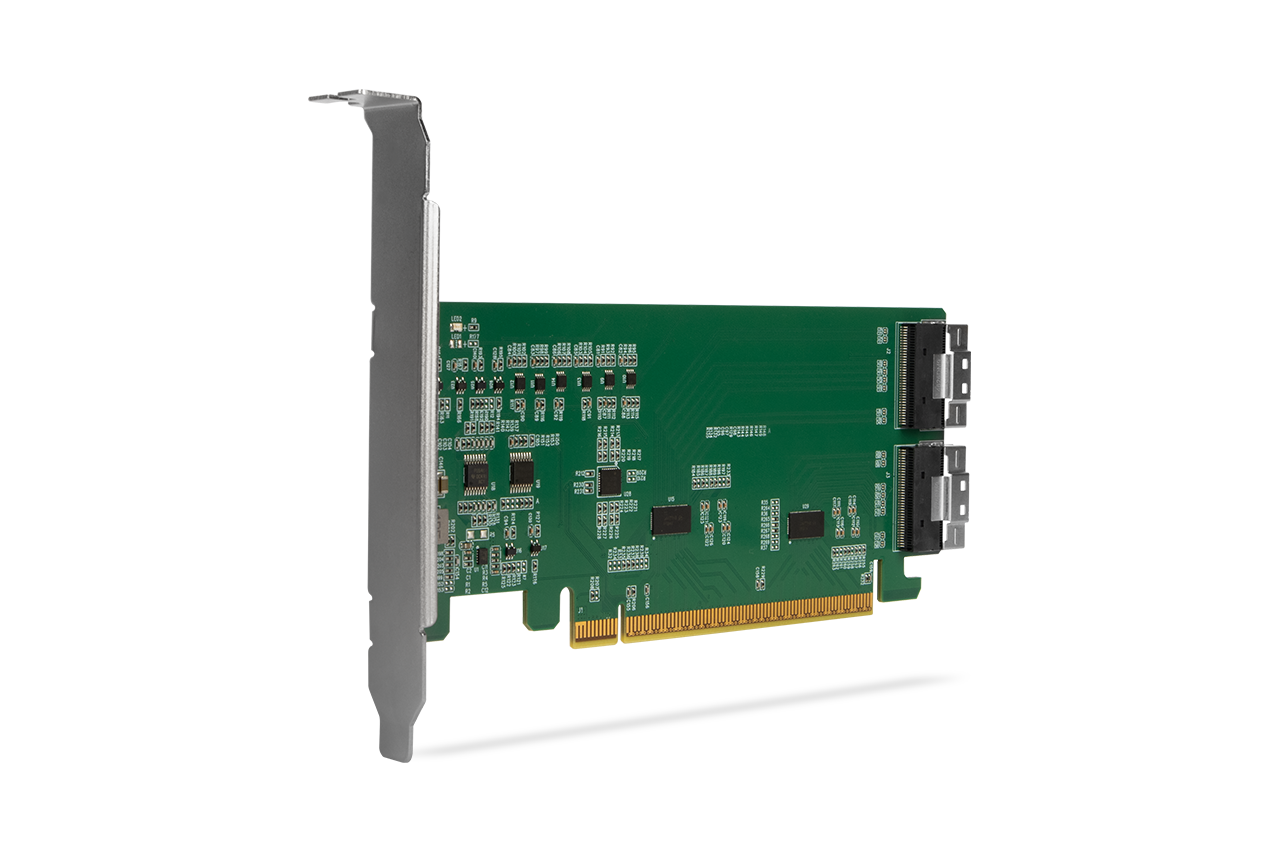

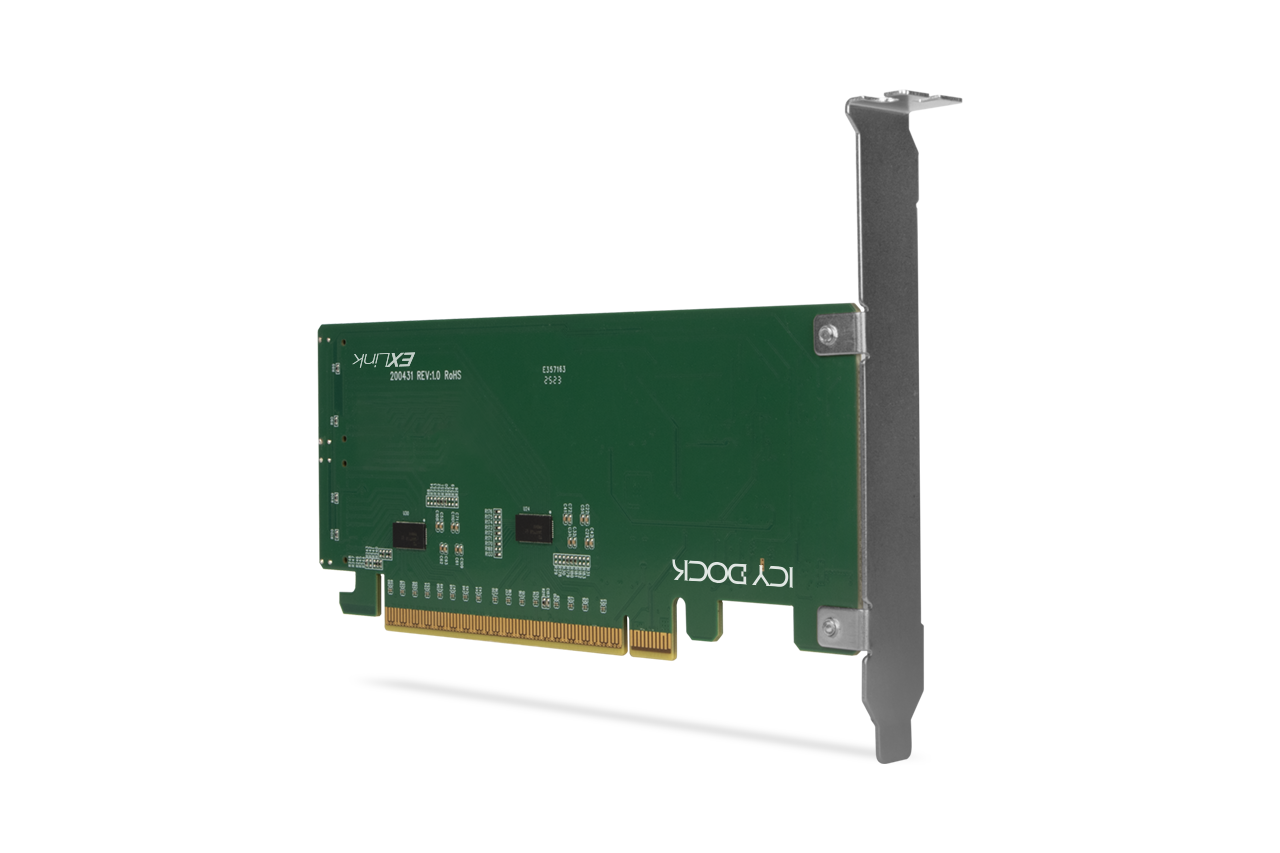

EXLink MB308A

Carte adaptateur NVMe PCIe 4.0 x16 avec 2 ports SlimSAS 8i (SFF-8654) et redriver (Bifurcation PCIe requise)
Détails du produit
  • Le ICY DOCK EXLink MB308A est une carte adaptateur PCIe 4.0 x16 haute performance équipée de deux ports SlimSAS 8i (SFF-8654) pour une connectivité NVMe directe. Conçue avec un circuit intégré redriver et un tampon d'horloge PCIe, la MB308A maintient l'intégrité du signal sur des longueurs de câble plus importantes, garantissant une vitesse et une fiabilité stables en PCIe Gen4. Validée avec les racks amovibles et boîtiers NVMe de ICY DOCK, la MB308A constitue une base fiable pour les serveurs, les stations de travail et les laboratoires de validation où des performances de stockage NVMe constantes sont cruciales.

    Veuillez noter : La MB308A nécessite que la carte mère hôte prenne en charge la bifurcation PCIe (x4, x4, x4, x4) afin d'accéder à jusqu'à quatre SSD NVMe. Cet adaptateur ne fournit pas de bifurcation par lui-même.

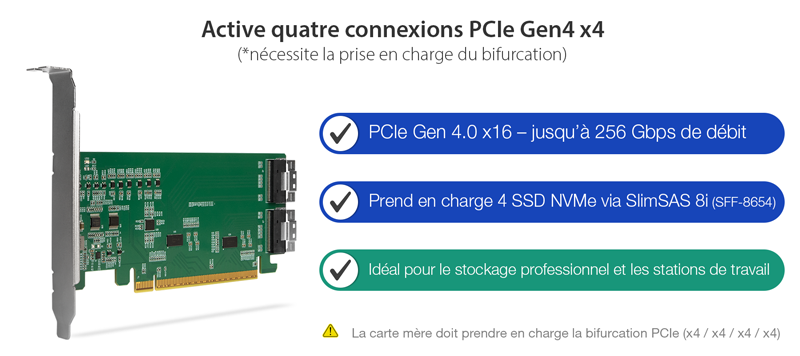

  • Connectivité PCIe 4.0 x16 optimisée pour le stockage NVMe
    Avec une interface PCIe 4.0 x16 offrant jusqu’à 256 Gbps de bande passante totale, le MB308A est conçu pour fonctionner avec les cartes mères prenant en charge la bifurcation des lignes (x4, x4, x4, x4). Lorsqu’elle est activée, cette fonction permet à l’adaptateur de connecter jusqu’à quatre SSD NVMe via ses deux ports SlimSAS 8i. Si la carte mère ne fournit pas la bifurcation, un seul SSD peut être reconnu.

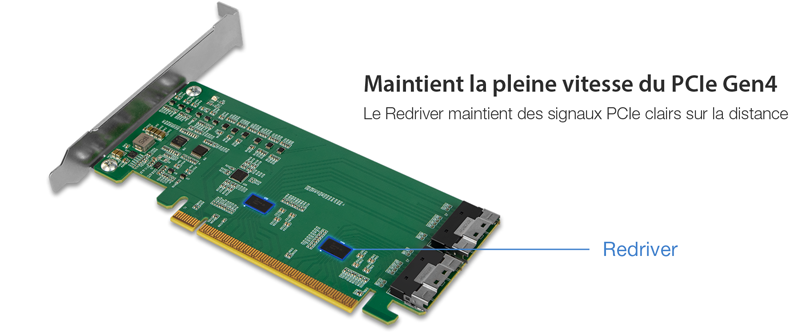

  • Redriver pour des signaux stables à haute vitesse
    Dans les environnements NVMe à haute vitesse, les signaux PCIe peuvent se dégrader sur des pistes de circuit imprimé plus longues ou des câbles externes. Le redriver intégré du MB308A égalise et amplifie les signaux, permettant aux connexions SlimSAS de maintenir la vitesse complète du PCIe Gen4 même avec des câbles longue portée certifiés. Cela garantit un débit fiable pour des charges de travail exigeantes telles que l’entraînement IA/ML, la validation des données et les simulations scientifiques.

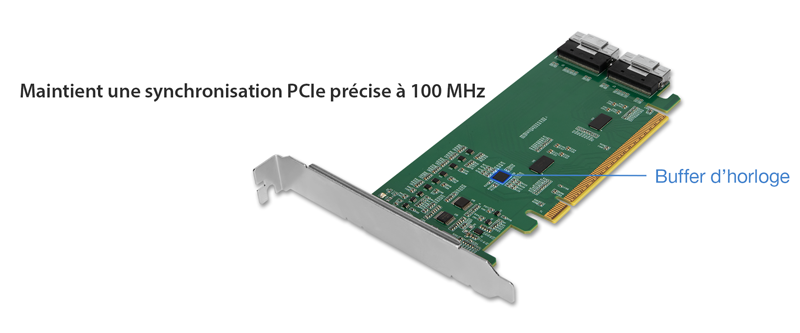

  • Tampon d’horloge PCIe et gestion SMBus
    Pour maintenir la précision du chronométrage entre les périphériques connectés, le MB308A intègre un tampon d’horloge PCIe de 100 MHz pour le stockage NVMe basé sur SlimSAS. La commutation SMBus intégrée et la gestion des réinitialisations améliorent la stabilité et fournissent un contrôle hors bande, garantissant un fonctionnement fiable dans des applications de niveau entreprise.

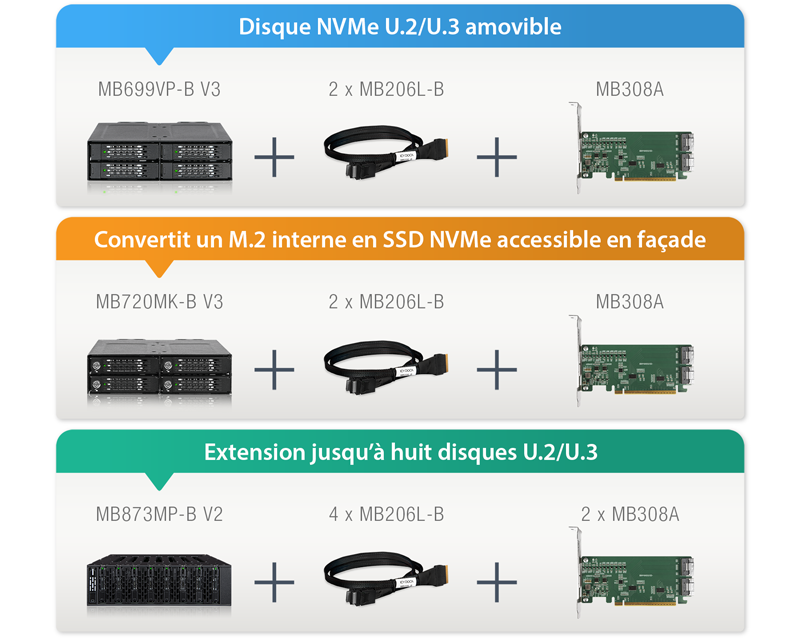

  • Compatibilité NVMe validée avec les racks mobiles ICY DOCK
    Le MB308A a été validé avec les racks et boîtiers mobiles NVMe ICY DOCK, garantissant une interopérabilité fiable pour les déploiements en entreprise et en station de travail. Cela réduit le risque d’intégration pour les assembleurs de systèmes et fournit aux clients une solution entièrement testée pour le stockage NVMe amovible à haute vitesse.

    Pour simplifier la sélection des câbles et des interfaces, ICY DOCK propose un outil de sélection NVMe, qui vous aide à filtrer par type de connecteur, carte hôte et boîtier afin de trouver la bonne combinaison :
    Guide de sélection de stockage NVMe

    Vous pouvez également parcourir la liste complète des câbles NVMe certifiés ici :
    Catalogue de câbles NVMe ICY DOCK

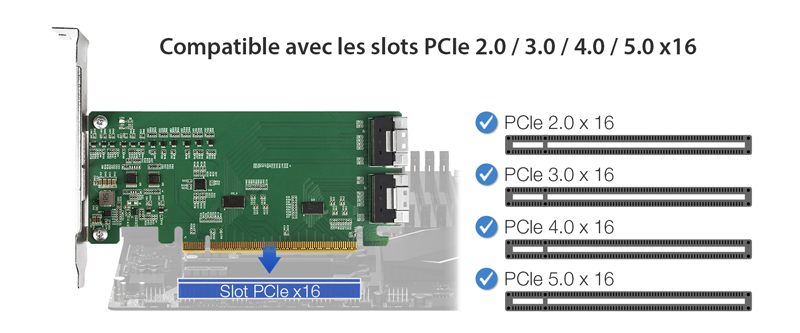

  • Compatibilité universelle des cartes adaptateurs PCIe (Gen2/3/4/5)
    L’EXLink MB308A est conçu pour fonctionner dans n’importe quel slot PCIe x16, prenant en charge les plateformes PCIe 2.0, 3.0, 4.0 et 5.0 (fonctionnant à la vitesse PCIe Gen4). Sa compatibilité universelle en fait une solution idéale pour divers environnements systèmes, allant des serveurs d’entreprise aux laboratoires de R&D.
Caractéristiques principales
2 x ports SlimSAS 8i (SFF-8654), conformes à la norme SFF-9402 Rév 1.1

Interface PCIe 4.0 x16 prenant en charge jusqu'à 256 Gbps de bande passante totale

Circuit intégré de rediriger pour la signalisation PCIe Gen4 NVMe longue portée et haute intégrité

Tampon d'horloge PCIe 100 MHz pour une synchronisation stable de niveau entreprise

Nécessite la bifurcation PCIe de la carte mère (x4, x4, x4, x4) pour accéder à quatre SSD
(Cette carte adaptateur elle-même n'effectue pas de bifurcation)

Compatibilité validée avec les racks amovibles NVMe et câbles ICY DOCK

Prise en charge universelle des emplacements PCIe : PCIe 2.0 / 3.0 / 4.0 / 5.0 (fonctionne à la vitesse Gen4)

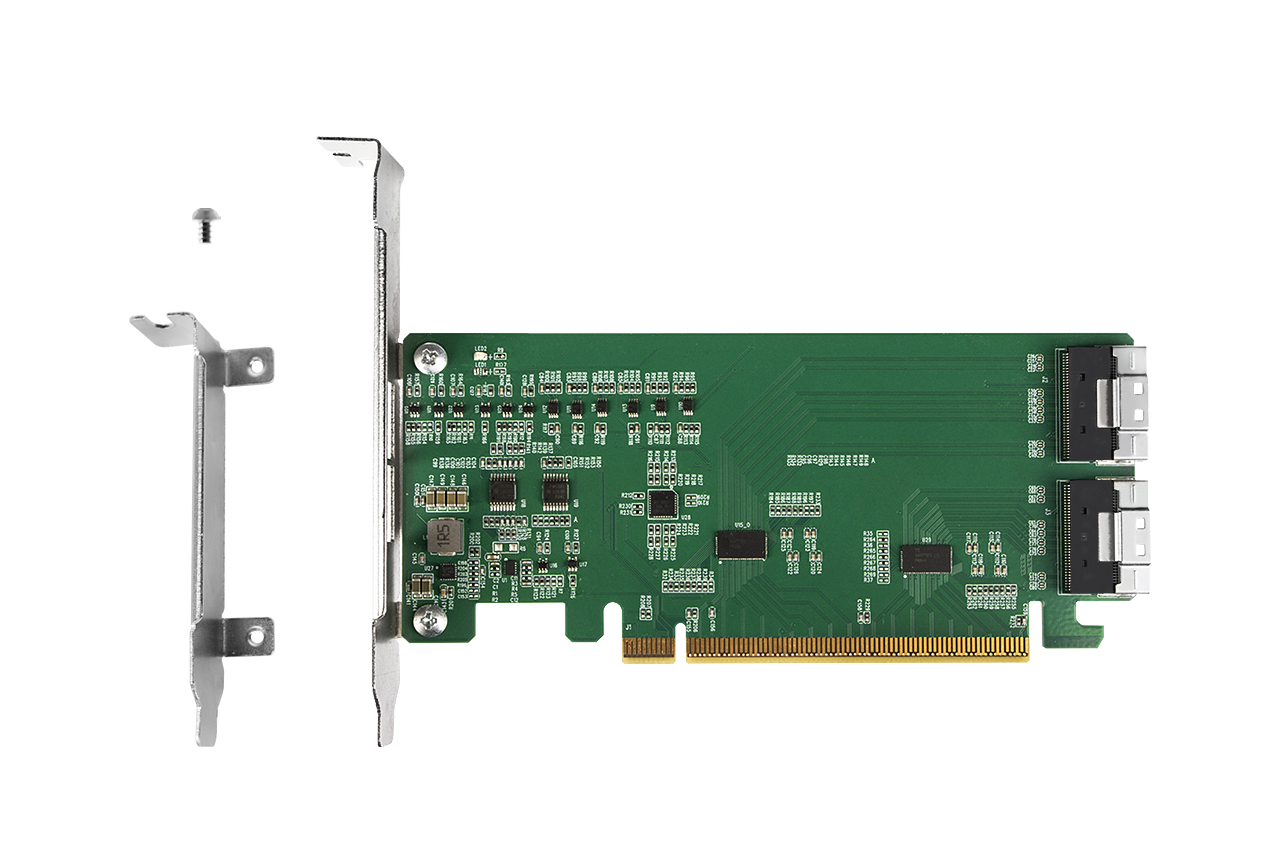

Équerre pleine hauteur, conforme CE/UKCA/RoHS/REACH

Garantie limitée de 2 ans

Spécification
Numéro de modèle : MB308A
Type de disque compatible : NVMe
Emplacements pris en charge : Compatible avec les emplacements PCIe x16 2.0/3.0/4.0 ou 5.0 sur les cartes mères,
(nécessite des emplacements PCIe x16 de la carte mère bifurqués en x4/x4/x4/x4)
Interface hôte : 1 x connecteur PCIe x16
Interface de sortie : 2 x SlimSAS 8i (SFF-8654), brochage défini par SFF-9402 Rév 1.1
Taux de transfert : PCIe 4.0 x16 jusqu'à 256 Gbps
Systèmes d'exploitation pris en charge : Aucune limitation
Contenu de l'emballage : Appareil, vis de montage, manuel d'utilisation
Dimensions (L x H x P) : 120.8 x 165.1 x 21.5 mm
Poids net du produit : 66.8 g
Poids brut de l'emballage : 162 g
Conformité : CE, UKCA, RoHS, REACH
Garantie : Garantie de 2 ans

FAQ

Q : Comment puis-je m'assurer que ma carte mère est compatible avec le MB308A et peut détecter et lire les quatre SSD NVMe installés dedans ?

R : Votre carte mère doit répondre aux critères suivants pour reconnaître et lire quatre SSD NVMe :


  1. La carte mère doit prendre en charge la bifurcation PCIe, qui divise un seul emplacement PCIe x16 en plusieurs canaux. Par exemple, pour diviser en quatre lignes PCIe x4 (x4/x4/x4/x4) afin de prendre en charge quatre SSD NVMe.
  2. La combinaison de votre carte mère et de votre processeur doit fournir suffisamment de lignes PCIe pour prendre en charge tous les périphériques PCIe installés sur la carte mère (y compris les SSD NVMe dans les emplacements M.2).
  3. Le slot PCIe que vous utilisez pour installer le MB308A doit disposer d'assez de lignes PCIe et être correctement configuré avec la bifurcation PCIe.

Conseil clé : La disponibilité des lignes PCIe dépend des spécifications de votre carte mère et de votre processeur, ainsi que du nombre de SSD PCIe et d'autres périphériques installés. Par conséquent, nous ne pouvons pas garantir la compatibilité avec le MB308A uniquement sur la base d'une liste de compatibilité. Nous recommandons fortement de consulter votre fournisseur de carte mère pour confirmer le nombre de lignes PCIe disponibles dans votre système et si les emplacements PCIe restants peuvent prendre entièrement en charge le MB308A avec quatre SSD NVMe.


Si vous ne parvenez pas à obtenir ces informations auprès de votre fournisseur de carte mère, vous pouvez suivre les étapes ci-dessous pour vérifier la compatibilité vous-même (s'applique uniquement aux cartes mères Asus, ASRock et AORUS).



Étape 1 : Ouvrez la liste de compatibilité des cartes mères et localisez le modèle de votre carte mère.



Étape 2 : Une fois que vous avez trouvé votre modèle de carte mère, vérifiez l'emplacement PCIe pouvant prendre en charge le MB308A en fonction du processeur que vous utilisez. Vous avez besoin d'un emplacement PCIe qui prend en charge 4(x4+x4+x4+x4) pour détecter quatre SSD NVMe. Si votre emplacement PCIEX16_1 est déjà occupé par un autre périphérique PCIe, comme une carte graphique ou une carte RAID, alors les emplacements PCIEX16_2 et PCIEX16_3 ne pourront utiliser que les lignes PCIe restantes. Référez-vous à la répartition des lignes PCIe pour différentes configurations afin d'identifier l'emplacement PCIe approprié en fonction du modèle de votre carte mère, du type de processeur et de l'utilisation actuelle des emplacements PCIe, et trouvez l'emplacement où vous pouvez installer le MB308A. L'exemple ci-dessous utilise la ASUS AMD CROSSHAIR VII HERO pour vous aider à mieux comprendre comment utiliser cette liste de compatibilité.


Exemple :
Pour la ASUS AMD CROSSHAIR VII HERO, si vous utilisez des processeurs AMD Ryzen séries 1000/2000/3000/5000, l'emplacement PCIEX16_1 sur la carte mère peut prendre en charge le MB308A et fonctionne avec quatre SSD NVMe. Cependant, si vous utilisez des processeurs AMD Ryzen™ séries 5000 G/4000 G, l'emplacement PCIEX16_1 sur la carte mère ne fonctionne qu’avec trois SSD NVMe dans le MB308A. Pour les processeurs AMD Ryzen séries 2000 G/3000 G/séries A de 7e génération/séries Athlon X4, l'emplacement PCIEX16_1 sur la carte mère ne fonctionne qu’avec deux SSD NVMe dans le MB308A.



Remarques importantes :

  1. La méthode pour vérifier la compatibilité avec les cartes mères Intel suit les mêmes étapes que l'exemple AMD ci-dessus.
  2. Les emplacements PCIe partagent les lignes PCIe, et le mode de bifurcation PCIe varie en fonction de la position de l'emplacement PCIe. Tous les emplacements PCIe vides ne disposent pas forcément de suffisamment de lignes pour le MB308A. Si vous avez déjà installé des périphériques tels que des cartes graphiques, RAID ou des cartes HBA, veuillez vérifier si les emplacements PCIe restants peuvent prendre en charge le MB308A.
  3. Si la pile CMOS (pile bouton) de la carte mère est faible, le BIOS peut revenir aux paramètres par défaut après une perte de courant ou un redémarrage du système. Si l'emplacement PCIe utilisé par le MB308A avait été précédemment configuré manuellement pour la bifurcation, ce paramètre peut être perdu, ramenant l'emplacement en mode ligne unique (x16). Par conséquent, le système peut ne détecter qu’un seul SSD. Pour garantir que tous les SSD dans le MB308A soient constamment reconnus, nous recommandons de vérifier et de remplacer périodiquement la pile CMOS afin de maintenir la configuration de bifurcation requise dans le temps.



Pour signaler une carte mère compatible ou non compatible, ou pour vérifier la compatibilité d'une carte mère non répertoriée, veuillez cliquer ici
