Les SSD E1.S (EDSFF) sont de plus en plus adoptés dans les plateformes modernes qui privilégient la densité, la facilité de maintenance et les performances PCIe Gen5. Le MB221E5P-B est particulièrement adapté aux cas d’utilisation suivants :
| • | Prend en charge 1 × SSD NVMe E1.S (9,5 mm) avec installation sans vis |
| • | Compatible avec les spécifications de carte PCIe simple emplacement, demi-hauteur et longueur 3/4 |

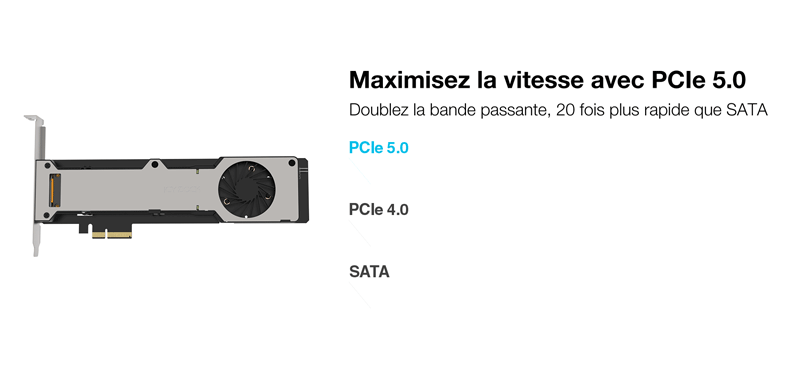

| • | Interface PCIe 5.0 x4, jusqu’à 128Gbps par SSD |
| • | Compatible avec les emplacements PCIe 5.0 x4 / x8 / x16 |

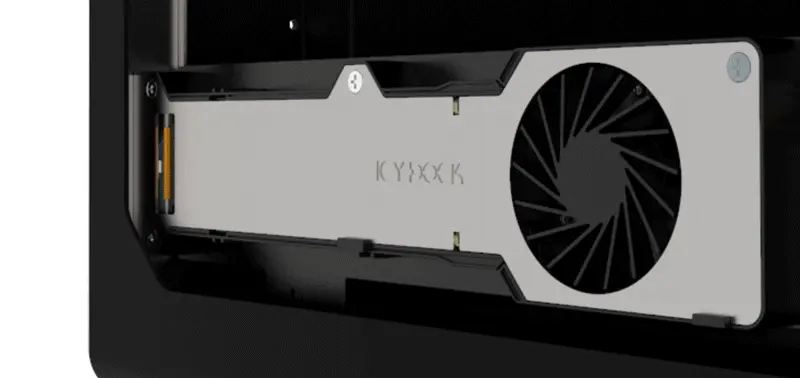

| • | Ventilateur sans cadre intégré de 50 mm pour un refroidissement actif |
| • | Conception de chambre de flux d’air scellée pour une efficacité de refroidissement maximale |

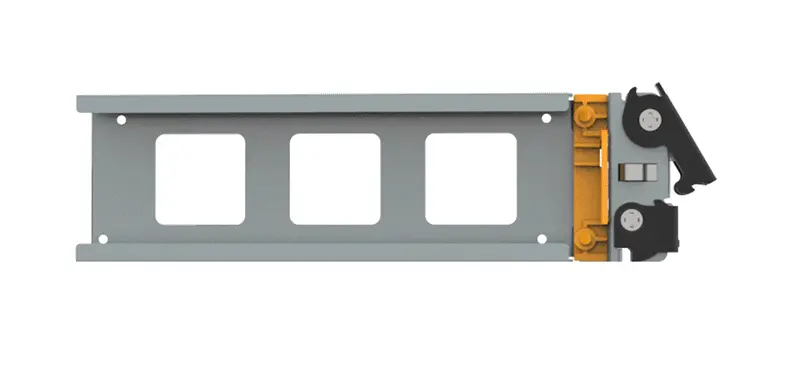

| • | Plateau SSD amovible pour une maintenance et un remplacement rapides |
| • | Mise à la terre EMI – protège les disques contre les dommages électriques |
| • | Technologie Active Power (APT) - la LED et le ventilateur s’activent uniquement lorsqu’un disque est installé |
| • | Garantie limitée de 5 ans, leader du secteur, couvrant tous les défauts |
| • | Support gratuit assuré par des agents techniques professionnels basés aux États-Unis |
| Numéro de modèle： | MB221E5P-B |
| Couleur： | Noir & argent |

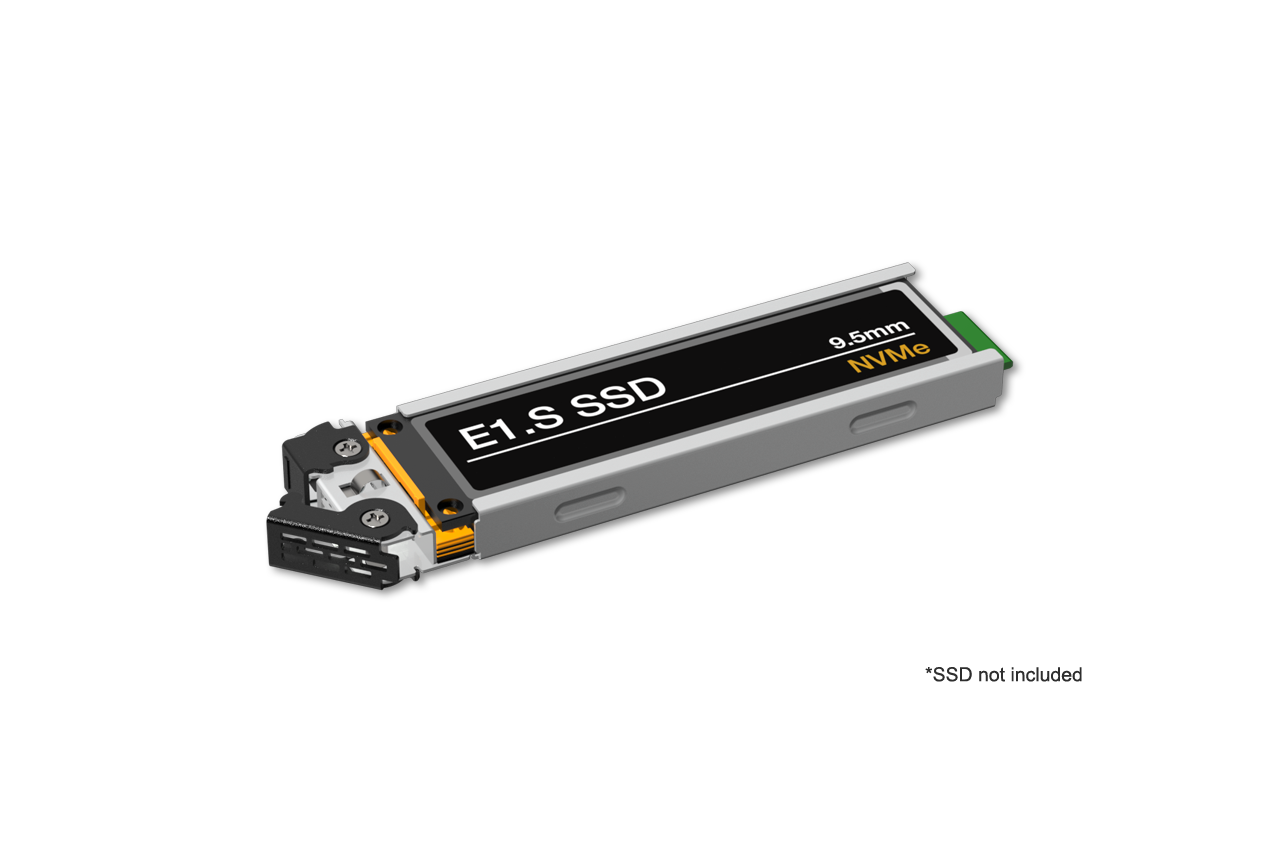

| Taille de disque prise en charge： | 1 x SSD E1.S (prend en charge uniquement les SSD E1.S de 9,5 mm de hauteur) |
| Type de disque compatible： | SSD NVMe E1.S PCIe 5.0/4.0/3.0 |
| Nombre de disques： | 1 |
| Emplacement PCIe compatible： | 1 x emplacement d’extension PCIe 5.0 x4 / x8 / x16 |
| Support d’équerre PCIe： | Compatible avec les emplacements PCIe pleine hauteur et low-profile |
| Équerre(s) incluse(s)： | Équerres pleine hauteur et low-profile |
| Interface de l'hôte： | PCIe 5.0 x4 |
| Alimentation： | Via PCIe |
| Taux de transfert： | Jusqu’à 128Gbps (selon la vitesse du SSD) |
| Capacité SSD prise en charge： | Aucune limitation |
| Refroidissement du disque： | 1 x ventilateur 50 x 50 x 15 mm |
| Structure / Matériau： | Métal avec plastique ABS partiel |
| Dimensions (L x H x P)： | 224.9 x 121 x 21 mm |
| Poids net du produit： | 189.4g |
| Poids net de l’emballage： | 299.8g |
| Indication LED d’activité du disque： | Vert : LED (alimentation du disque : vert fixe, accès au disque : vert clignotant) Orange : LED (fonction définie par l’hôte) Vide : LED éteinte |
| Tension de fonctionnement： | 12V, 3.3V |
| Consommation électrique (SSD exclu)： | 3W |

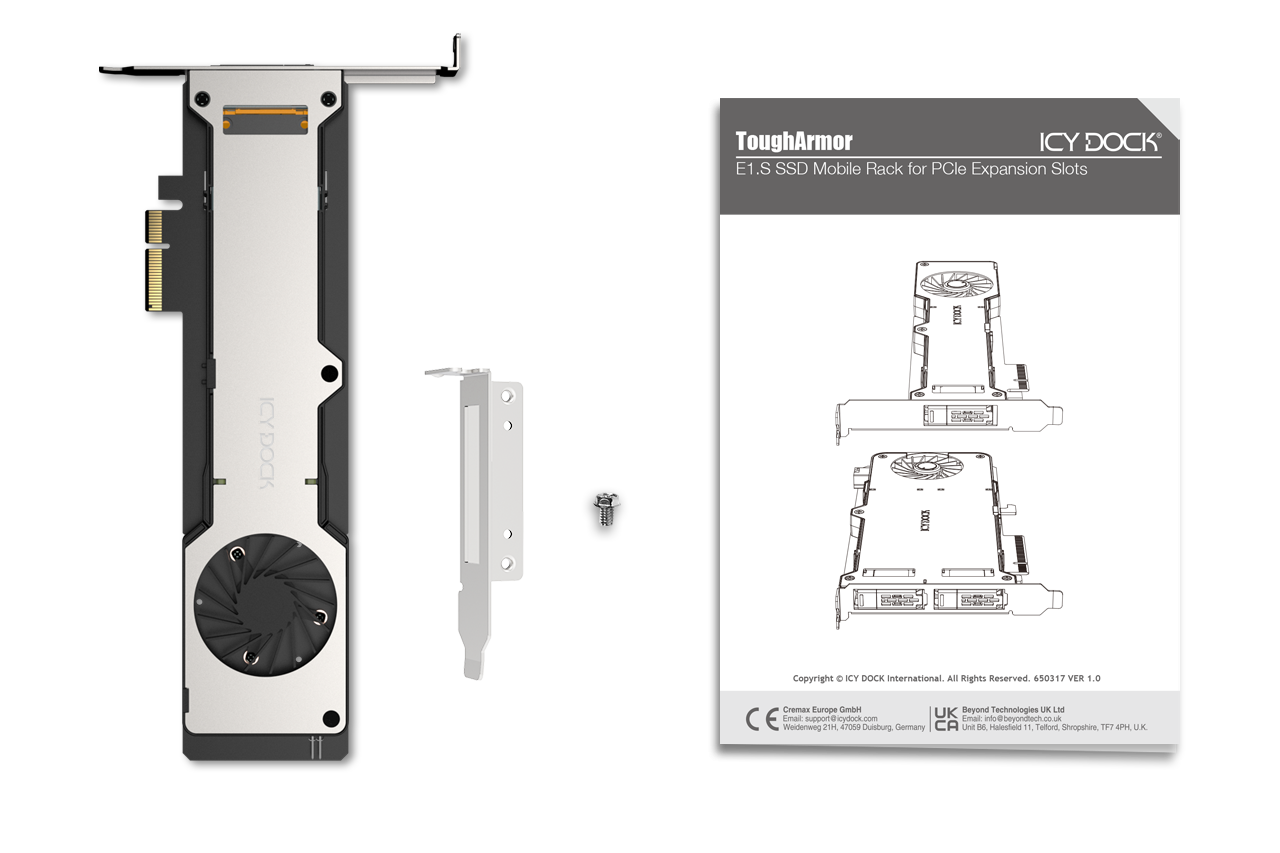

| Contenu de l’emballage： | Appareil, manuel d’utilisation, vis, plaque I/O |
| Durée d’insertion du connecteur： | 5,000 |
| Humidité： | 5%~65% HR |
| Température de fonctionnement： | 0°C à 70°C (32°F à 158°F) |
| Température de stockage： | -35°C à 75°C (-31°F à 167°F) |
| Conformité： | CE, UKCA, RoHS, REACH |
| Garantie： | 5 ans |
Plateau de disque compatible (caddy) :
Produits associés :
Série de produits associés :
Accès rapide :
Q : Pourquoi mon nouveau SSD NVMe présente-t-il une dégradation des performances ou un comportement incohérent lorsqu’il est connecté via un rack mobile adaptateur PCIe ?
A: Les périphériques PCIe haute vitesse, tels que les SSD NVMe, nécessitent une intégrité du signal précise et stable pour fonctionner correctement. Si votre SSD NVMe est connecté via un rack mobile adaptateur PCIe inséré dans un slot PCIe relié au CPU mais éloigné de celui-ci, les pistes plus longues de la carte mère peuvent augmenter le risque de dégradation du signal. Cette dégradation peut entraîner une baisse de performances, une instabilité ou un comportement incohérent du SSD NVMe.
Pour garantir des performances optimales, il est fortement recommandé d’installer le rack mobile adaptateur PCIe dans le slot PCIe le plus proche du CPU. Cela réduit la distance physique de transmission du signal, diminuant considérablement le risque de dégradation du signal et assurant des performances stables, constantes et des vitesses de transfert conformes aux attentes.
Q : Le système ne détecte pas le SSD E1.S que j’ai installé dans le boîtier ICY DOCK. Que dois-je faire ?
A: Étant donné que la carte mère et le système d’exploitation peuvent ne pas prendre en charge le hot-swap, si leur compatibilité n’a pas été confirmée, nous recommandons fortement d’éteindre l’appareil/le système avant d’insérer ou de retirer un SSD E1.S.
Si le système ne parvient toujours pas à détecter le disque après l’installation, veuillez suivre les étapes ci-dessous pour rechercher manuellement un nouveau matériel :
Windows 11 / Windows 10 / Windows 8 – Dans la zone de recherche de la barre des tâches, tapez gestionnaire de périphériques, puis cliquez dessus dans le menu. Une fois la fenêtre ouverte, faites un clic droit sur l’icône lecteur de disque, puis cliquez sur rechercher les modifications sur le matériel.
Windows 7 – Faites un clic droit sur l’icône ordinateur sur le bureau, sélectionnez propriétés, cliquez sur gestionnaire de périphériques, faites un clic droit sur l’icône lecteur de disque puis cliquez sur rechercher les modifications sur le matériel.
Q : Quelle est la fonction de l’en-tête 2 broches (2P) sur le MB221E5P-B ?
A: L’en-tête 2 broches (2P) du MB221E5P-B est conçu comme une interface d’entrée pour le signal LED orange du SSD E1.S. Il permet au système hôte de piloter et de contrôler l’indicateur LED orange du SSD E1.S installé.
Q : Que signifie la LED orange sur le SSD E1.S ?
A: La LED orange est généralement utilisée pour indiquer l’état du disque, comme Fail ou Locate, selon les définitions standard de l’industrie. Toutefois, le comportement réel et la signification de la LED dépendent de l’implémentation du système hôte.
Q : Comment la LED orange est-elle contrôlée sur le MB221E5P-B ?
A: La LED orange n’est pas contrôlée de manière autonome par l’adaptateur lui-même. Le signal de contrôle doit être fourni de manière externe via l’en-tête 2P par le système hôte ou le contrôleur. Le MB221E5P-B agit comme une interface de transmission pour ce signal LED.
