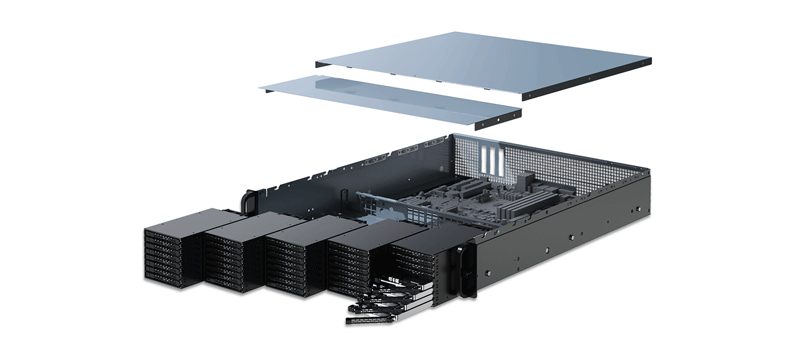

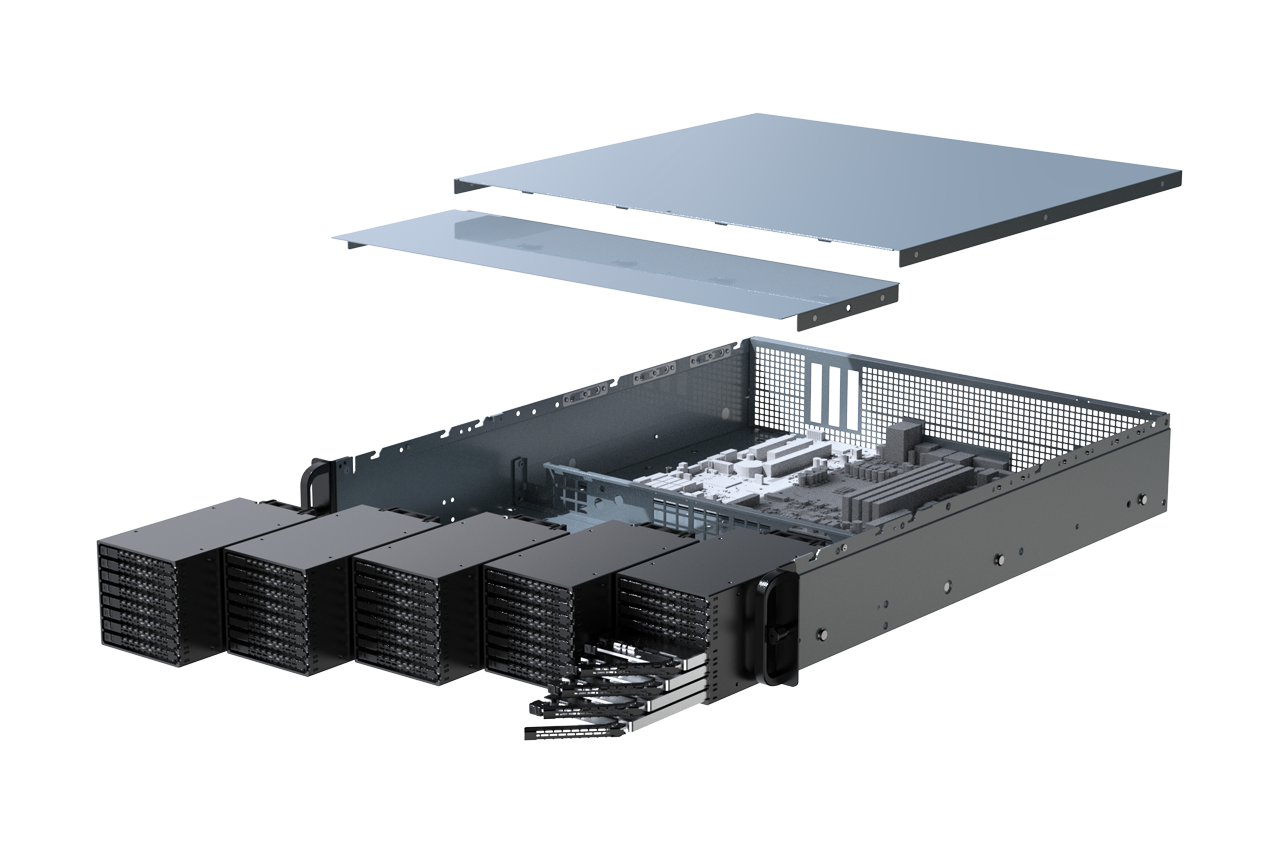

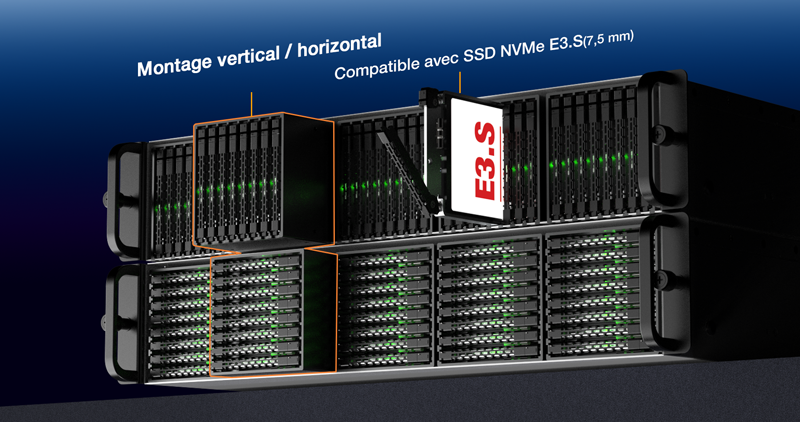

Le CP169 est conçu comme un module de stockage EDSFF compact et non standard, offrant une plus grande flexibilité d’agencement pour le développement de systèmes montés en rack (OEM) et les intégrateurs de systèmes (SI). Contrairement aux baies de disques fixes traditionnelles, le CP169 est destiné à une intégration directe au niveau du châssis, permettant aux constructeurs d’optimiser la densité de stockage en façade ainsi que le flux d’air du panneau avant pour les plateformes serveurs E3.S modernes. La conception compacte du module permet :
| • | Module ultra-compact au format non standard, spécialement conçu pour l'intégration dans des systèmes OEM et montés en rack |

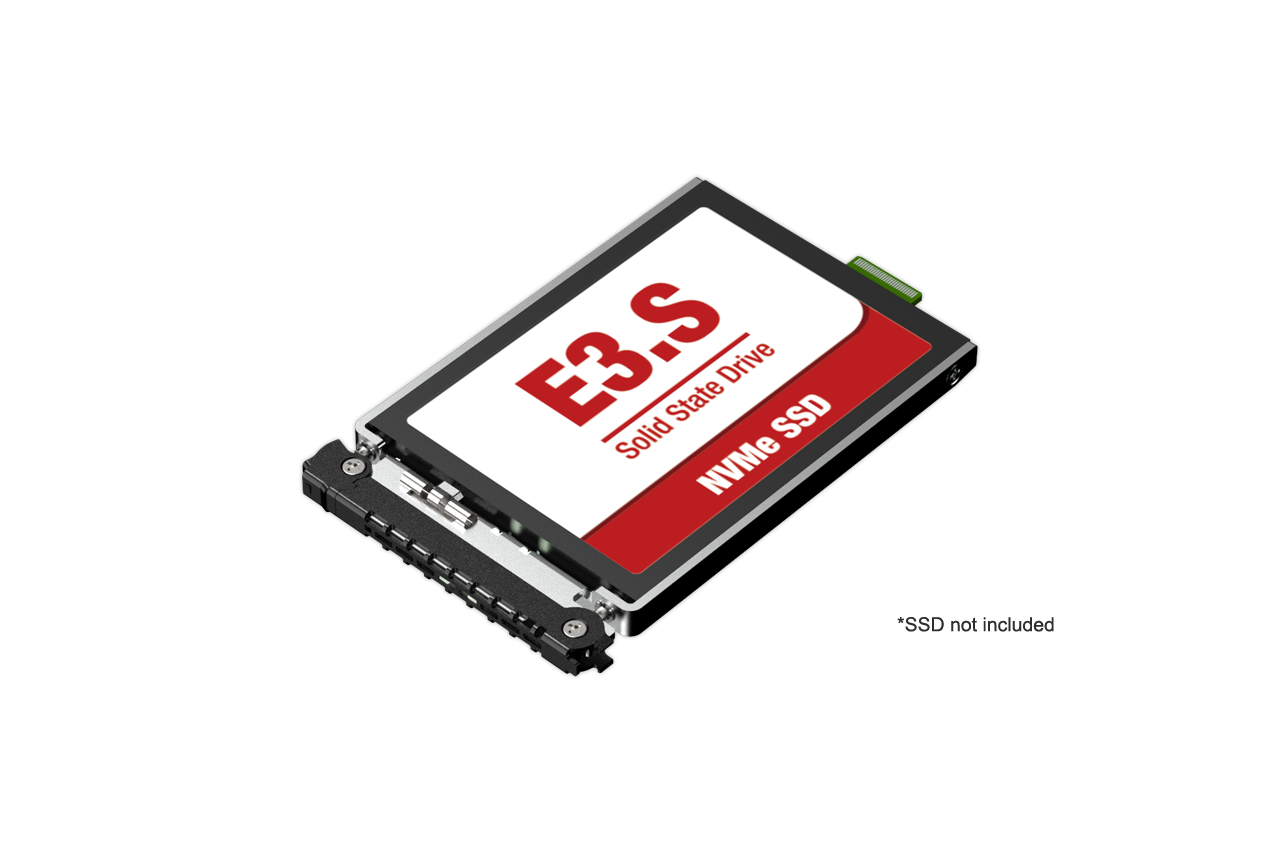

| • | Prend en charge 8 × SSD NVMe E3.S de 7,5 mm |
| • | Bande passante PCIe 5.0 x4 jusqu’à 128Gbps par SSD (selon les performances du SSD) |
| • | 4 × interfaces hôtes MCIO 8i (SFF-TA-1016) |

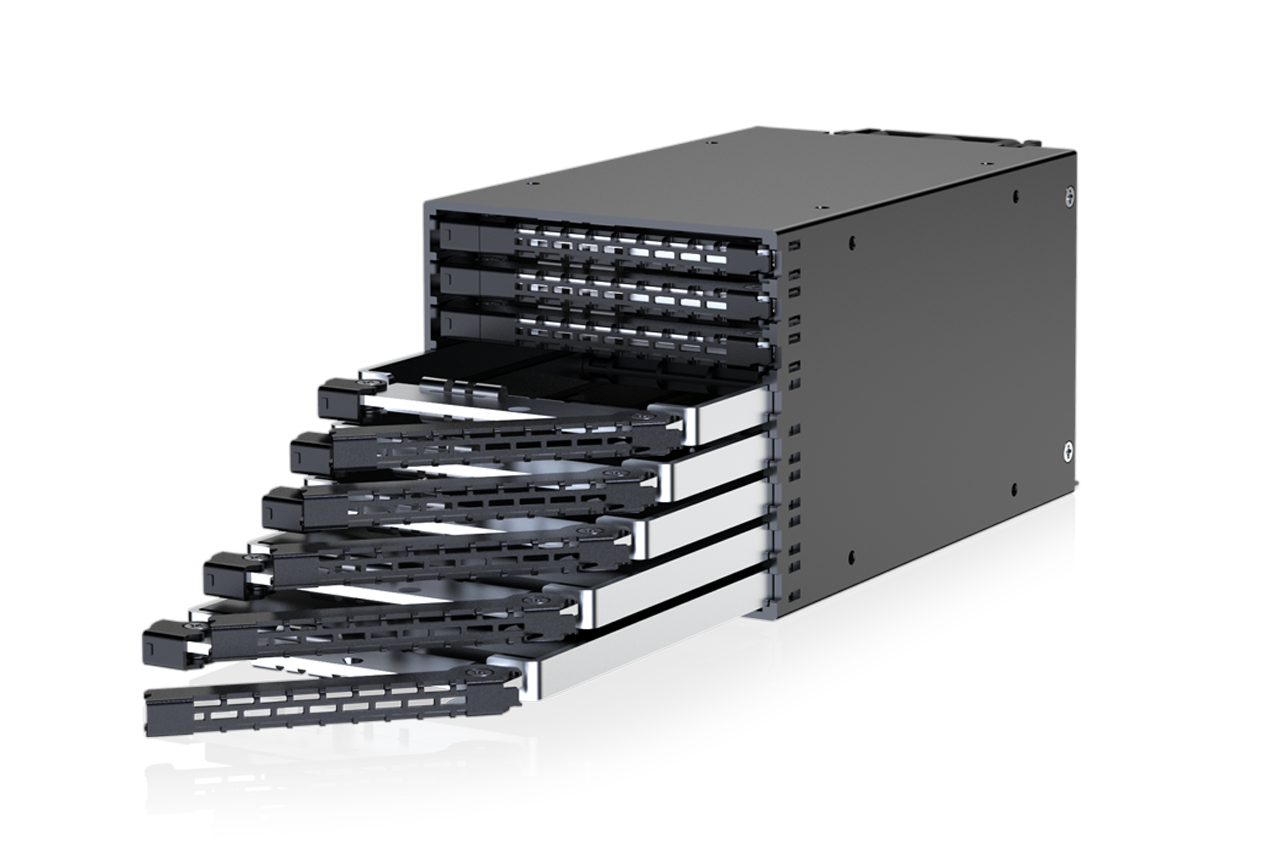

| • | Conception du plateau SSD E3.S amovible accessible par l'avant |
| • | Prend en charge le remplacement de disque hot-plug |

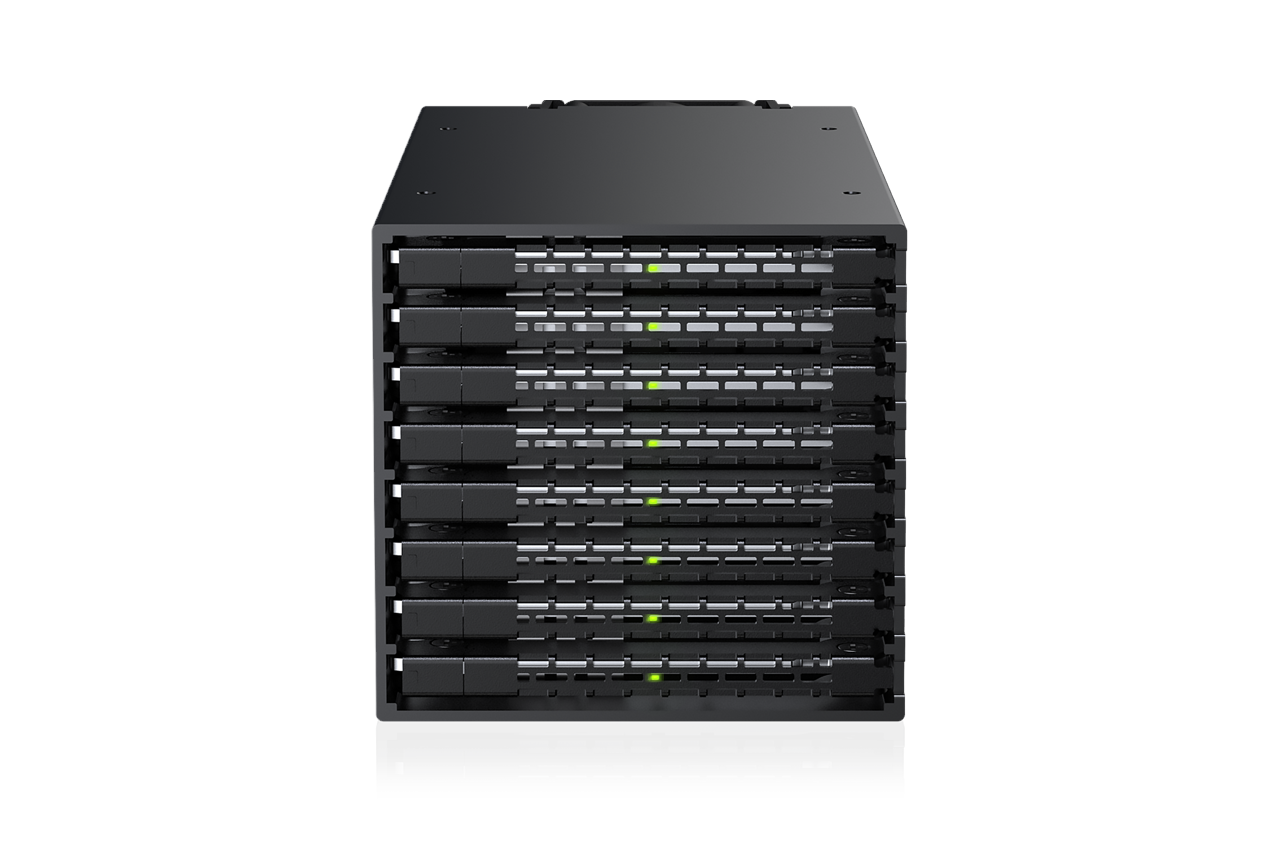

| • | Indication d’état LED en façade |
| • | Prise en charge de la LED ambre définie par l’hôte |

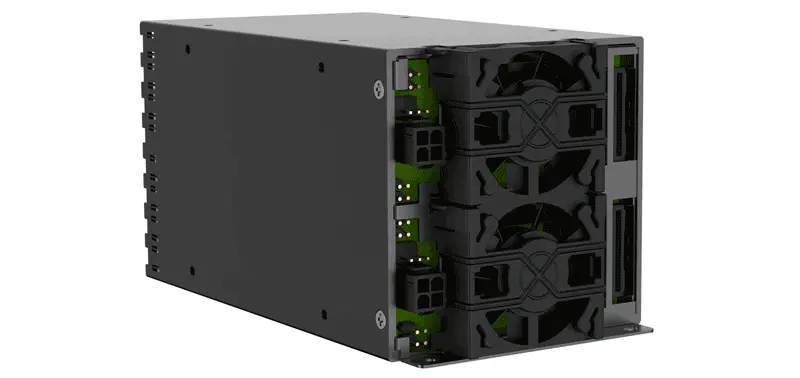

| • | Deux ventilateurs de 40×40×20 mm dans un module de ventilation amovible sans outil |

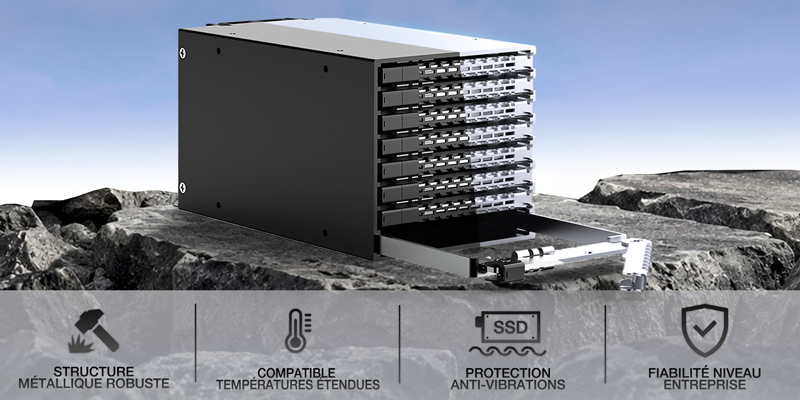

| • | Construction robuste entièrement métallique |
| • | Conception de mise à la terre EMI orientée entreprise |
| • | Conçu pour l’IA, l’edge computing et les plateformes de stockage EDSFF de nouvelle génération |
| • | Produit conceptuel pour le développement futur de stockage EDSFF PCIe Gen5 haute densité |
| Numéro de modèle： | CP169 |
| Couleur： | Noir |
| Interface de l'hôte： | 4 x MCIO 8i (SFF-TA-1016 8i) |
| Compatibilité des disques： | 8 x SSD E3.S de 7.5mm |
| Compatibilité du dispositif： | Espace partiel de châssis rackable |
| Vitesse de transfert maximale： | PCIe 5.0 x4 jusqu’à 128Gbps (selon la vitesse du SSD) |
| Alimentation： | 2 x ATX 4 broches |
| Indicateur d’accès SSD： | Vert : LED (alimentation du disque : vert fixe, accès au disque : vert clignotant) Ambre : LED (fonction définie par l’hôte) Vide : LED éteinte |
| Type de ventilateur： | 2 x ventilateurs de 40 x 40 x 20mm |
| Structure： | Entièrement métallique |
| Contenu de l’emballage： | Appareil, manuel utilisateur, vis |
| Dimensions (L x H x P)： | 84.05 x 81.3 x 145 mm (TBD) |
| Poids： | 1300g (TBD) |
| Température de fonctionnement： | 0°C à 60°C (32°F à 140°F) |
| Température de stockage： | -35°C à 70°C (-31°F à 158°F) |
| Conformité： | CE, RoHS, REACH |
