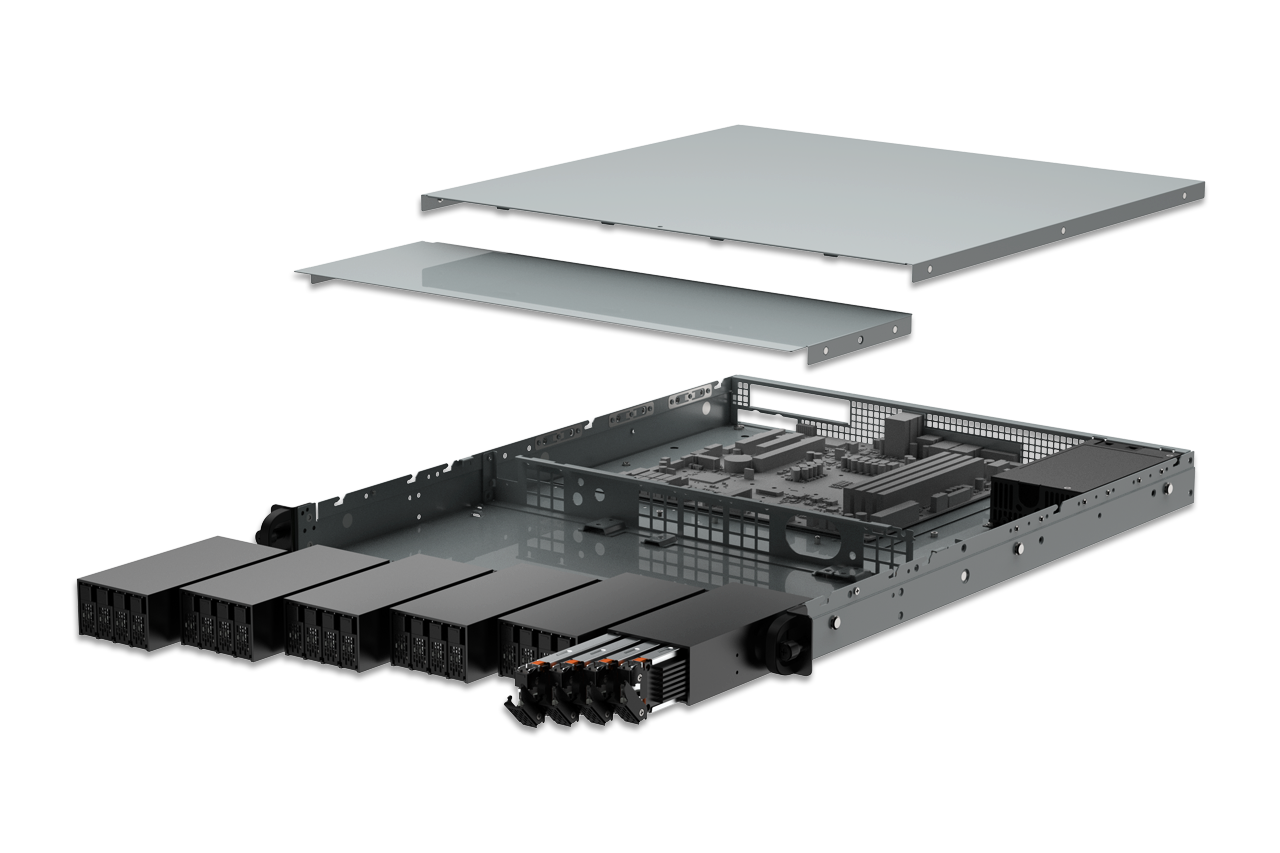

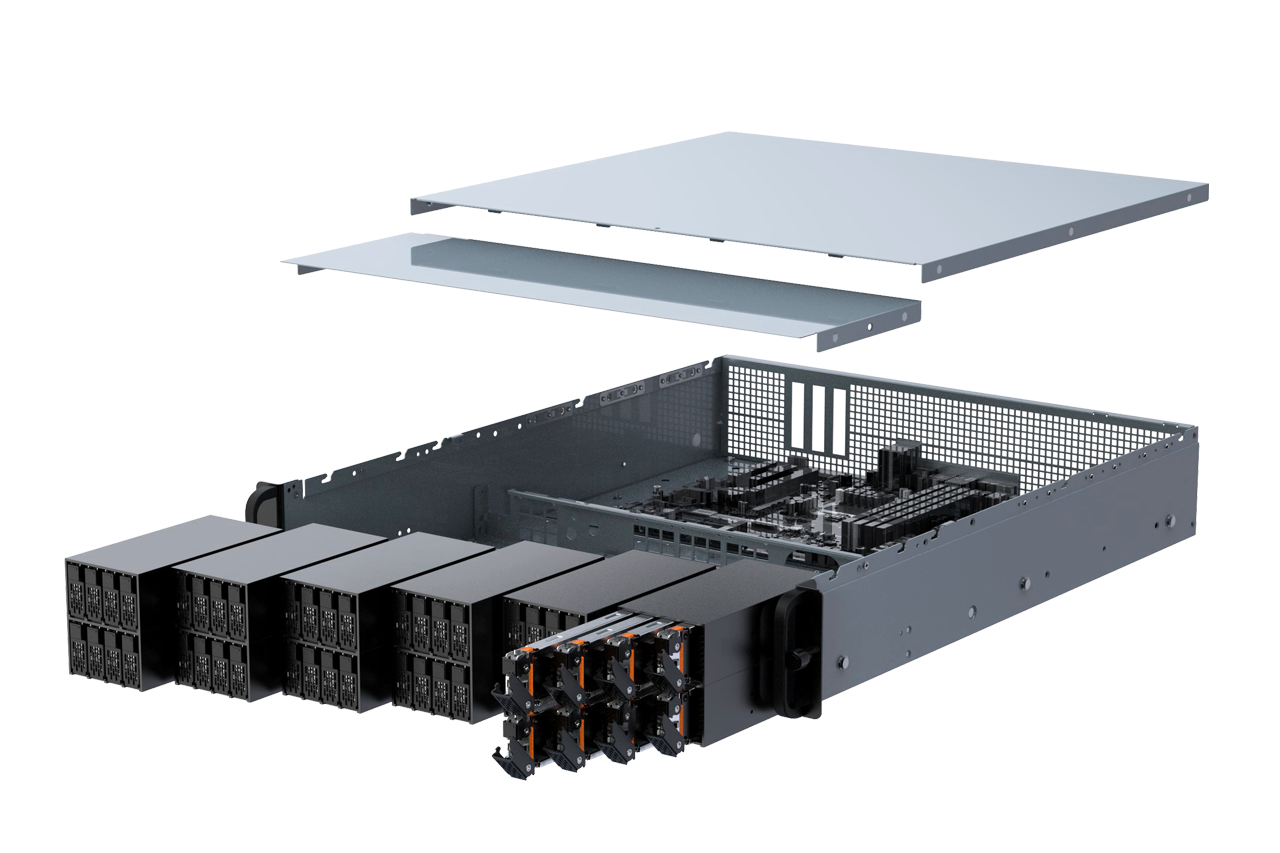

Le CP165 est conçu comme un module de stockage EDSFF compact, offrant une plus grande flexibilité d’agencement pour le développement de systèmes en rack par les OEM et les intégrateurs systèmes (SI). Contrairement aux cages de disques fixes traditionnelles, le CP165 est destiné à une intégration directe au niveau du châssis, permettant aux concepteurs d’optimiser la densité de stockage en façade ainsi que le flux d’air pour les plateformes serveur E1.S modernes. La conception compacte du module permet :
| • | Format de module ultra-compact et non standard, conçu pour l’intégration OEM et les systèmes montés en rack |
| • | Prend en charge 4 × SSD NVMe E1.S de 15 mm |
| • | Bande passante PCIe 5.0 x4 jusqu’à 128Gbps par SSD (selon les performances du SSD) |

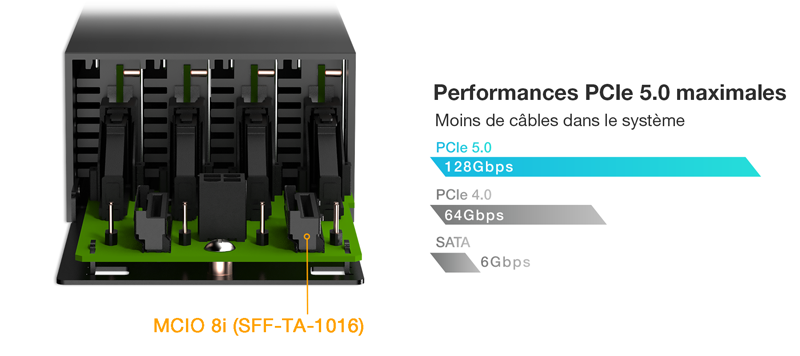

| • | 2 × interfaces hôtes MCIO 8i (SFF-TA-1016) |

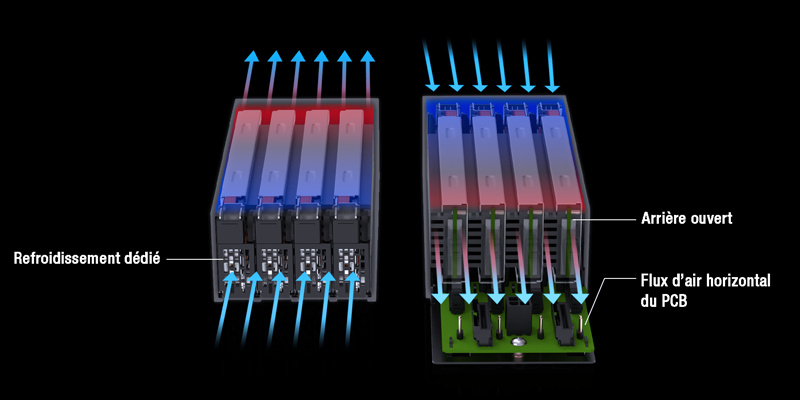

| • | Conception à ventilation arrière ouverte pour réduire les restrictions du flux d’air |

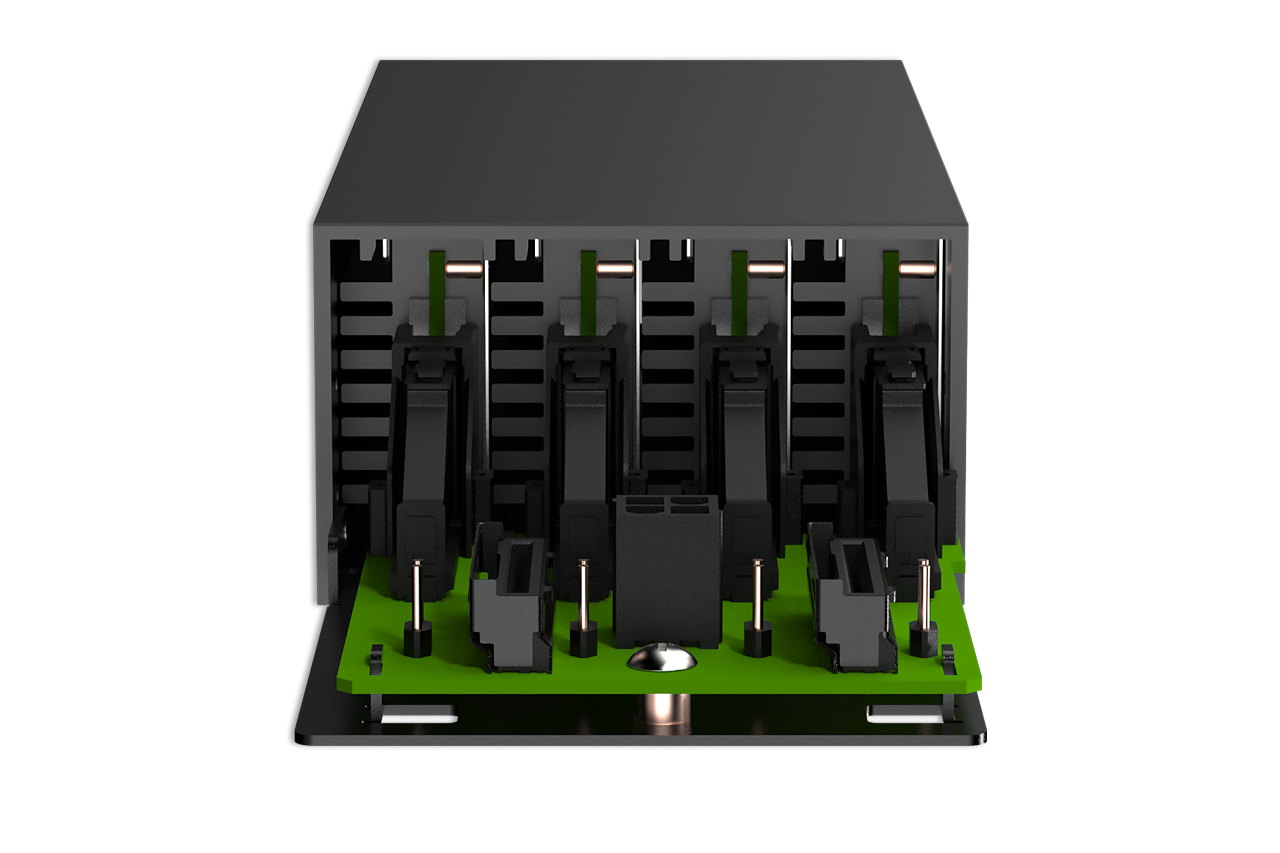

| • | Disposition horizontale du PCB optimisée pour le flux d’air des systèmes montés en rack |

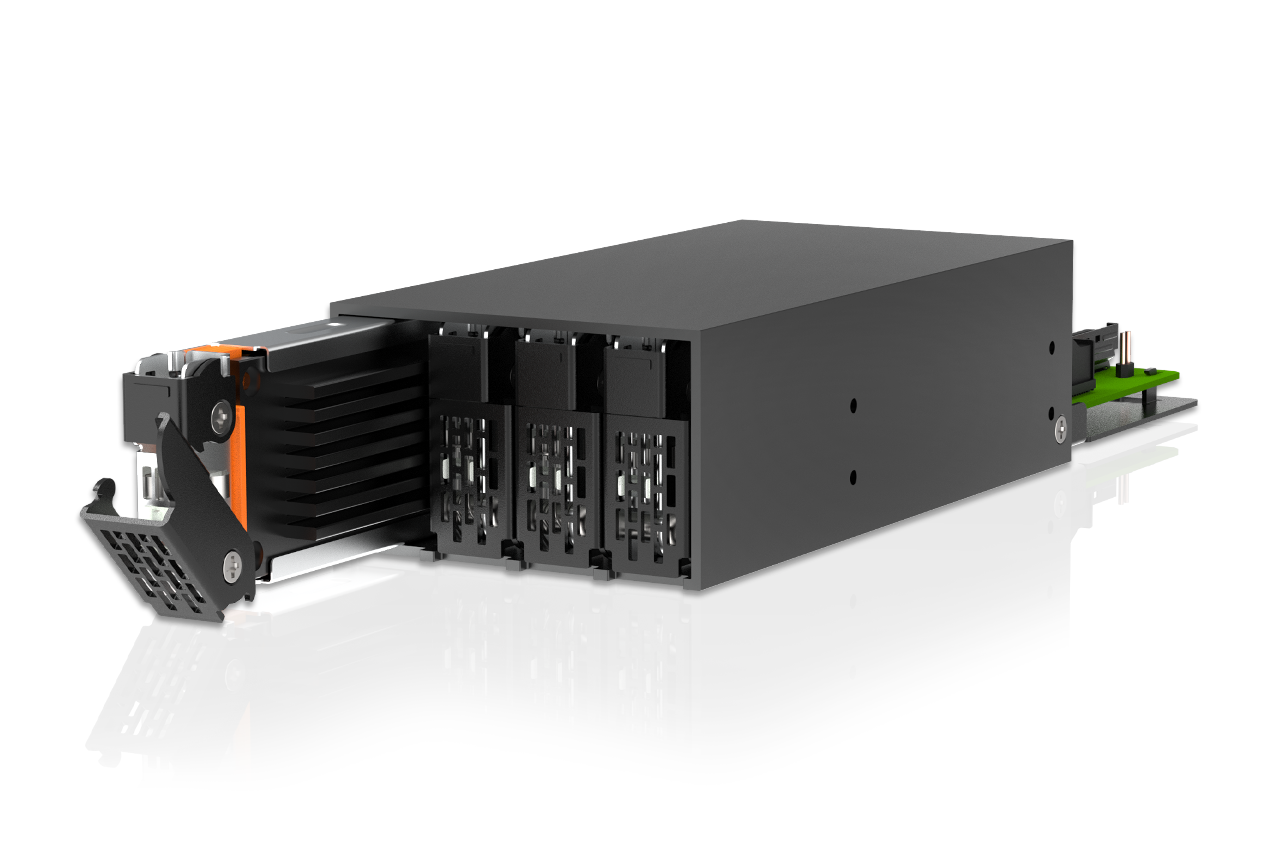

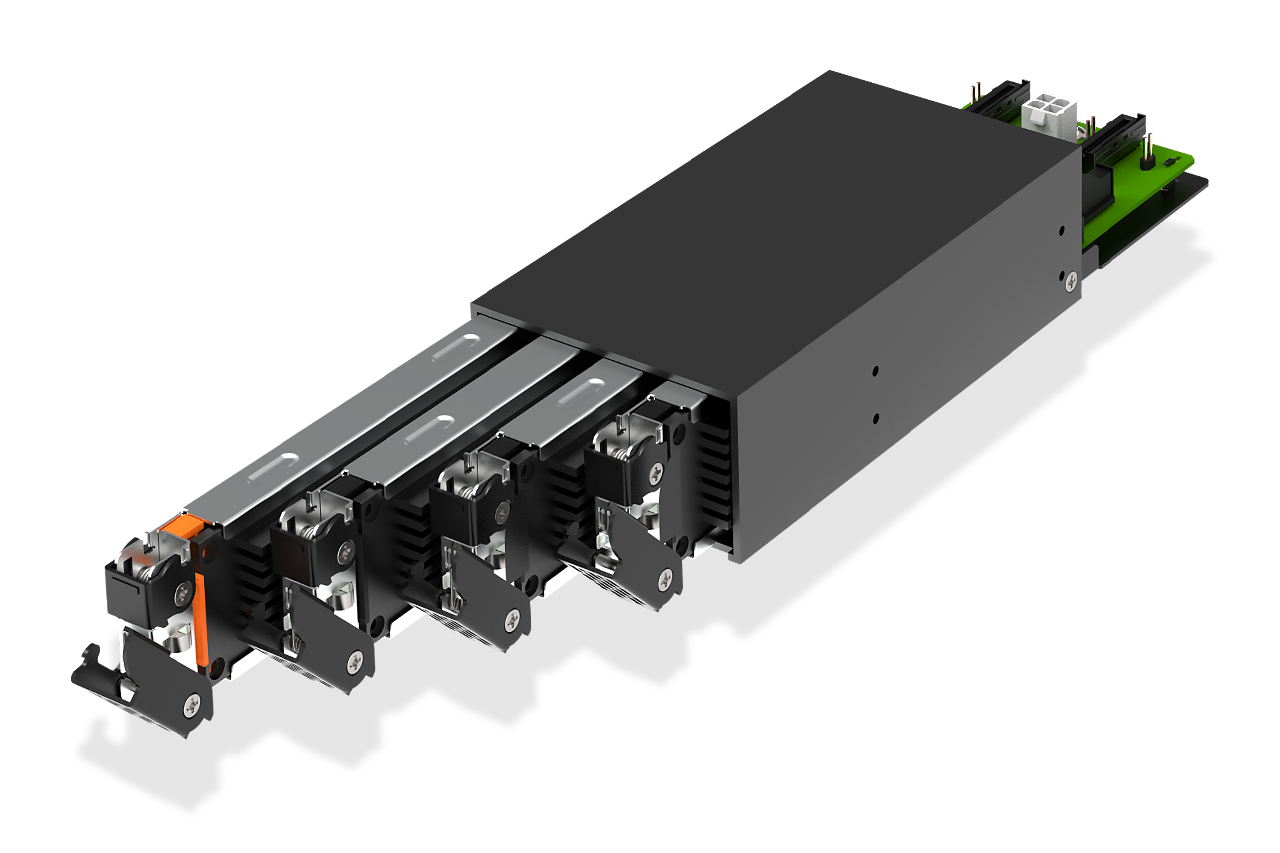

| • | Conception avec plateaux amovibles SSD E1.S accessibles par l’avant |
| • | Prend en charge le remplacement de disques à chaud (hot-plug) |

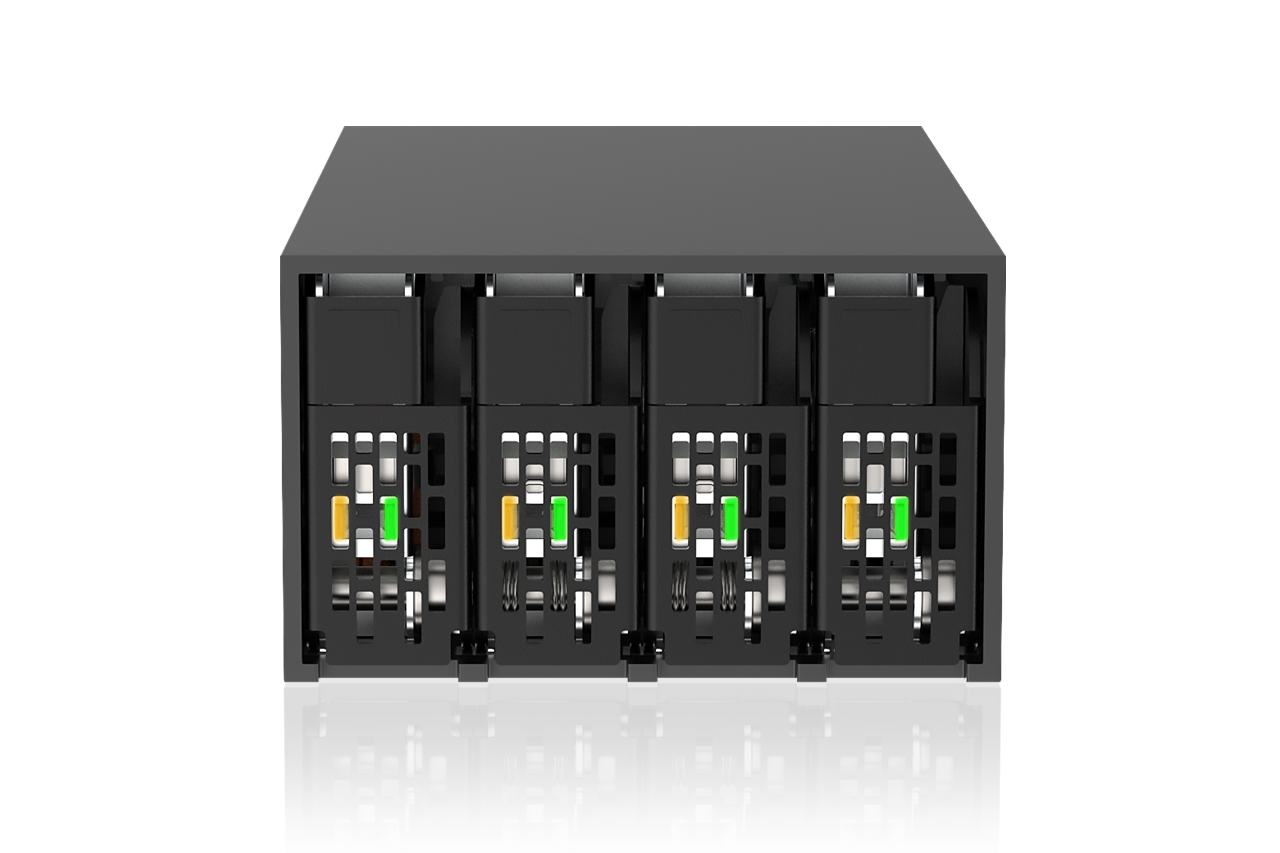

| • | Indicateurs LED d’état en façade |
| • | Prise en charge de la LED ambre définie par l’hôte |

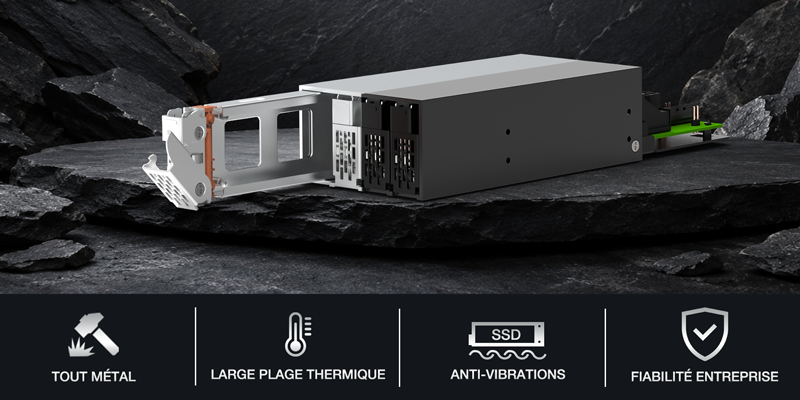

| • | Construction robuste totalement en métal |
| • | Conception de mise à la terre EMI orientée entreprise |
| • | Conçu pour les plateformes d’IA, d’edge computing et de stockage EDSFF de nouvelle génération |
| • | Produit conceptuel destiné au développement futur de solutions de stockage EDSFF PCIe Gen5 haute densité |
| Numéro de modèle： | CP165 |
| Couleur： | Noir |
| Disque pris en charge： | SSD E1.S de 15 mm |
| Type de disque compatible： | SSD E1.S |
| Nombre de disques： | 4 |

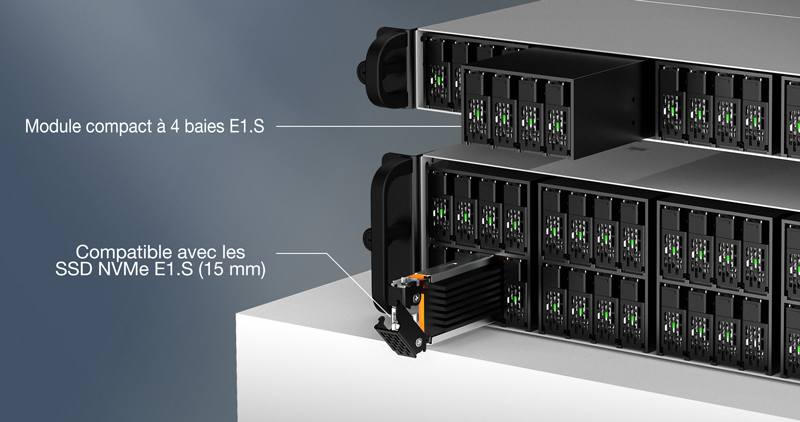

| Emplacement d’installation： | Espace partiel dans un châssis monté en rack |
| Interface hôte： | 2 × MCIO 8i (SFF-TA-1016 8i) |
| Entrée d’alimentation： | 1 × Molex Micro-Fit 3.0 à 4 broches |
| Vitesse de transfert： | PCIe 5.0 x4 jusqu’à 128Gbps (selon la vitesse du SSD) |
| Indication LED d’activité du disque： | LED verte : alimentation du disque : vert fixe, accès au disque : vert clignotant LED ambre : fonction définie par l’hôte LED éteinte : baie de disque vide |
| Refroidissement des disques： | N/A |
| Hot Plug： | Oui |
| Structure / Matériau： | Entièrement métallique |
| Contenu de l’emballage： | Appareil, manuel d’utilisation, bouchons d’identification des disques |
| Dimensions du produit (L x H x P)： | 70 x 40 x 190 mm (TBD) |
| Poids net du produit： | 800 g (TBD) |
