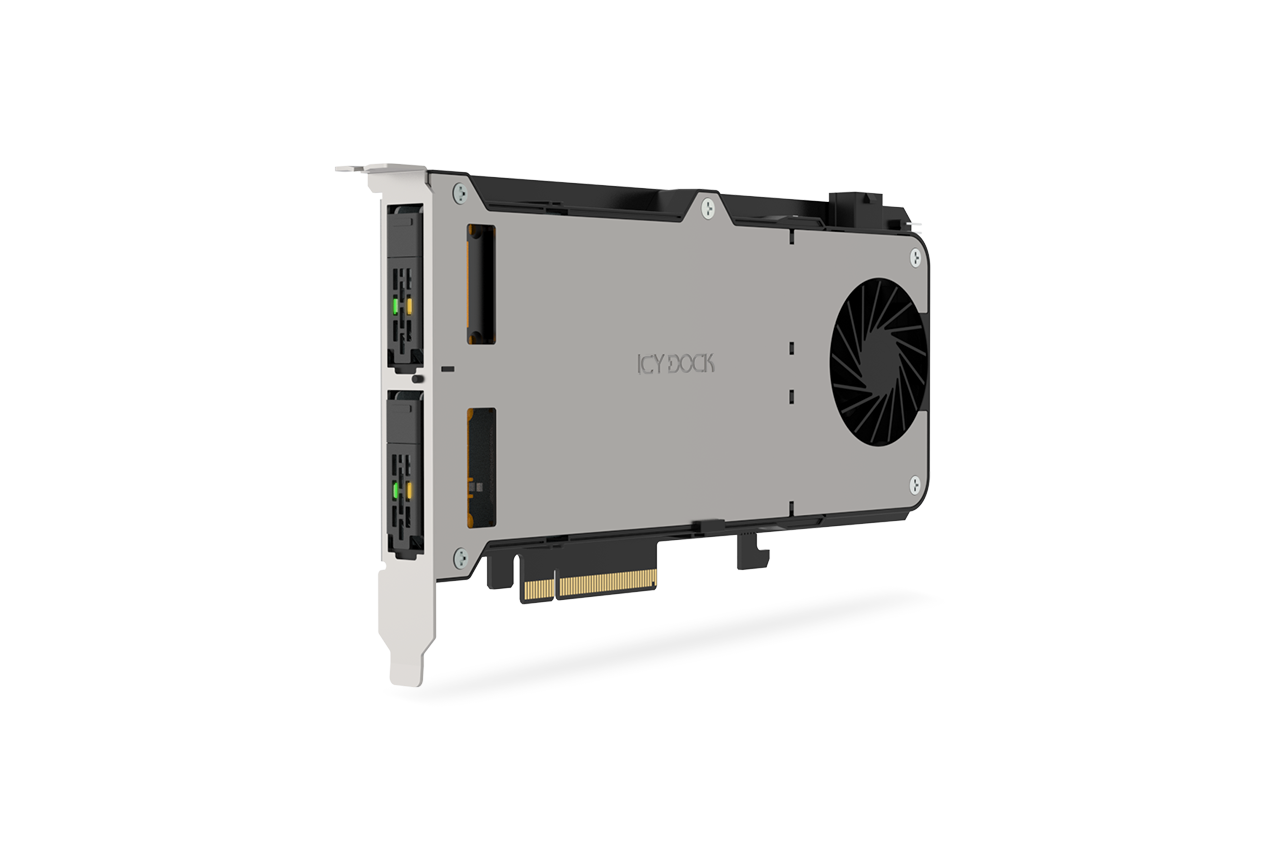

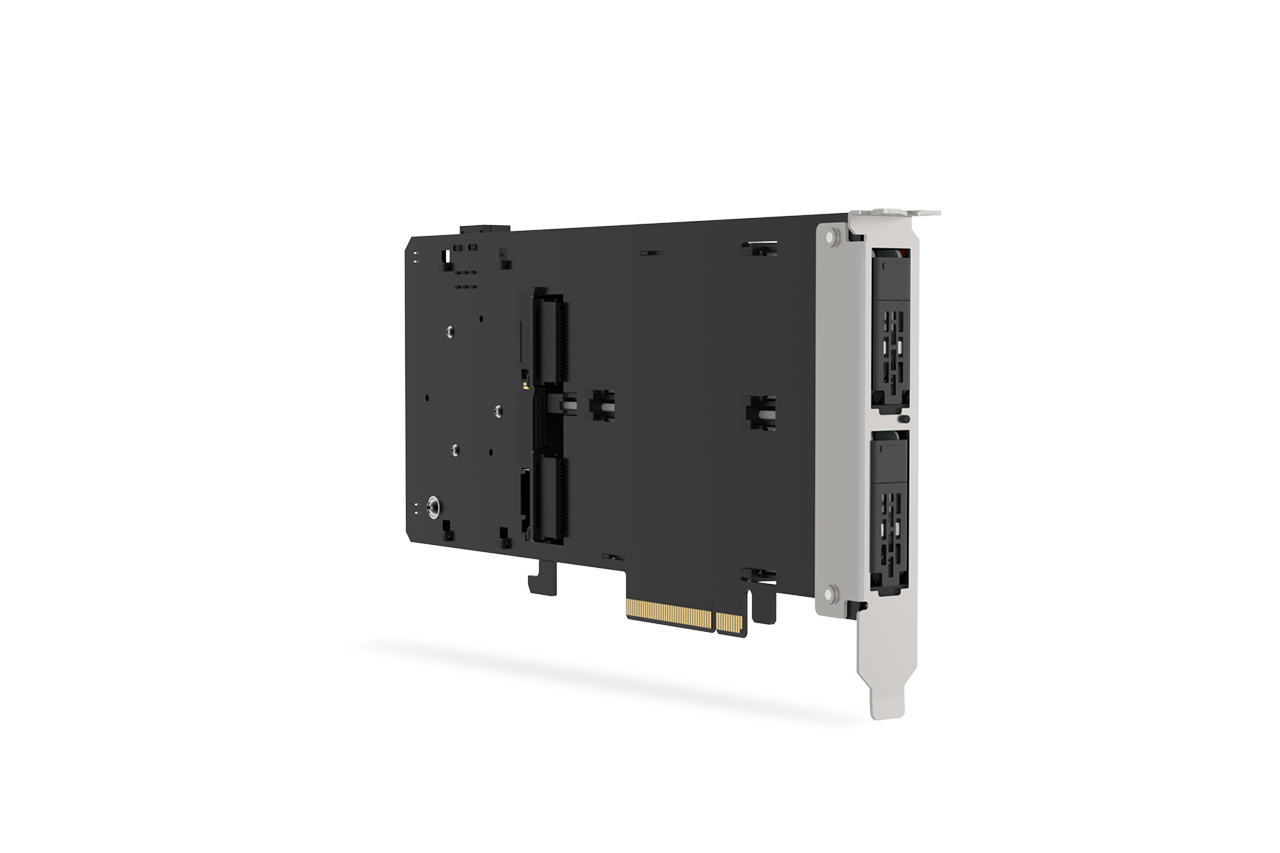

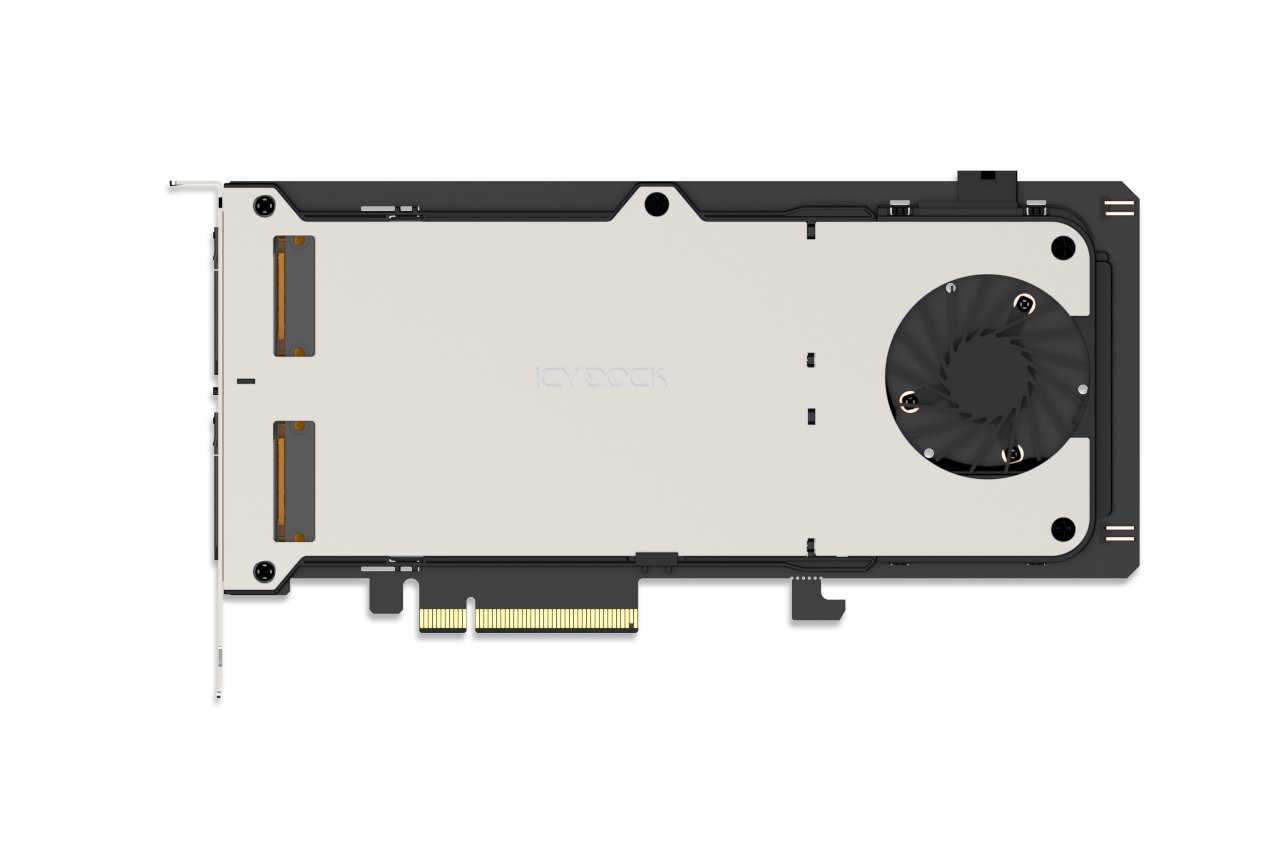

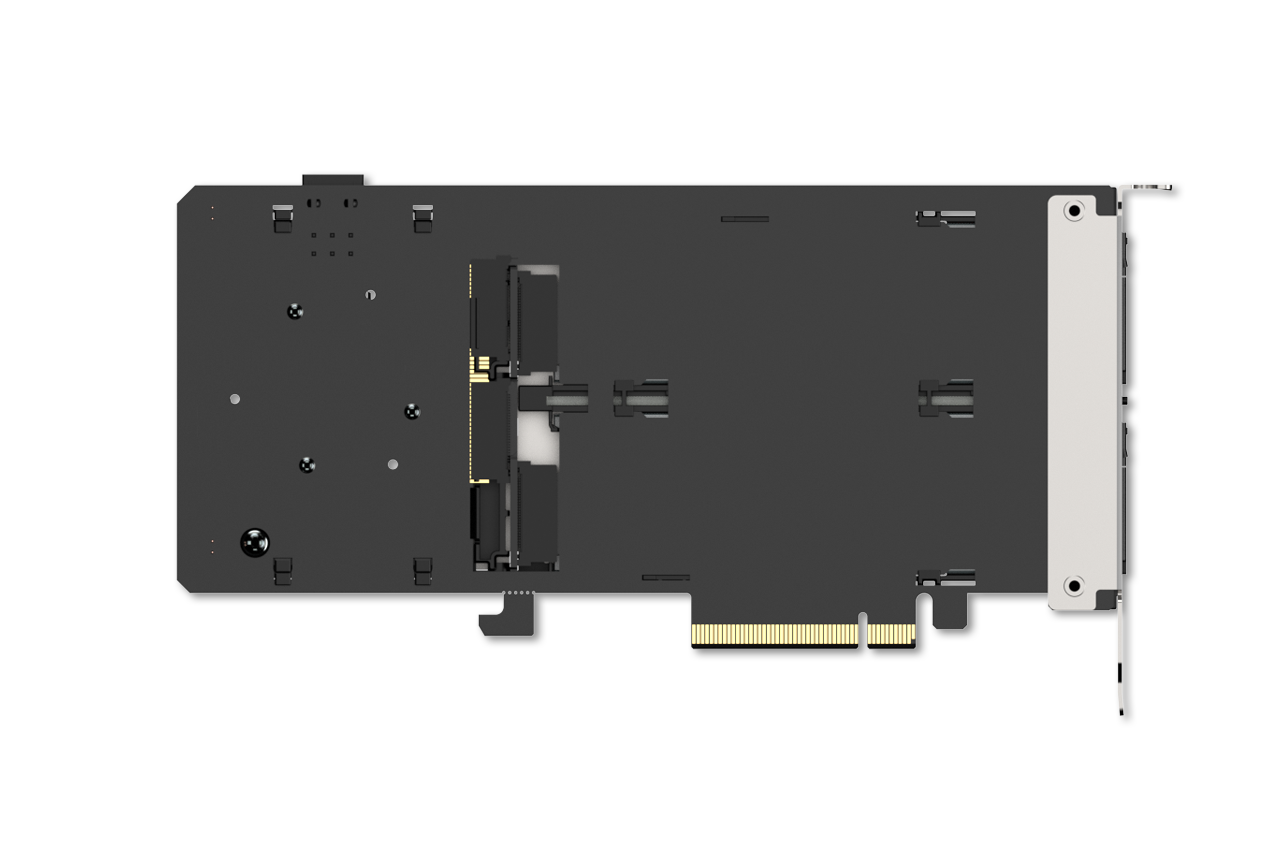

Les SSD E1.S (EDSFF) sont de plus en plus adoptés dans les plateformes modernes privilégiant la densité, la facilité de maintenance et les performances PCIe Gen5. Le MB303E5P-B est particulièrement adapté aux scénarios nécessitant un déploiement compact de deux disques dans un seul slot PCIe, tels que :
| • | Prend en charge 2 × SSD NVMe E1.S (9.5mm) avec installation SSD sans vis |
| • | Compatible avec la spécification des cartes PCIe simple emplacement, pleine hauteur, longueur 3/4 |

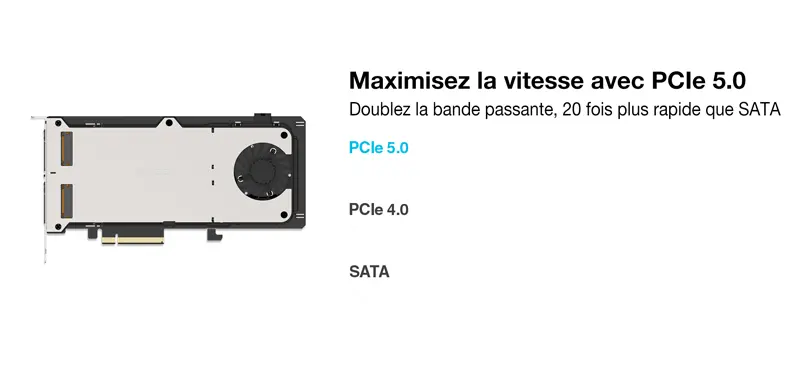

| • | Interface PCIe 5.0 x4 par SSD, jusqu’à 128Gbps chacun |
| • | Nécessite une bifurcation PCIe : ✓ Slot PCIe x8 (x4/x4), ou ✓ Slot PCIe x16 (x4/x4/x4/x4) |
| • | Compatible avec les slots PCIe 5.0 x8 / x16 (avec prise en charge de la bifurcation) |

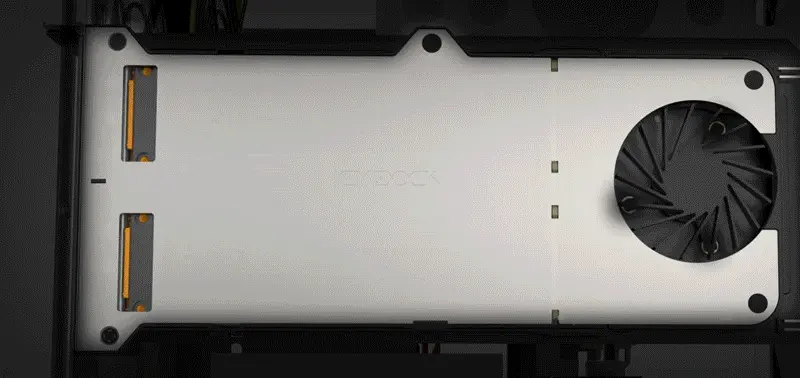

| • | Ventilateur frameless intégré de 50mm pour un refroidissement actif |
| • | Conception de chambre de flux d’air scellée pour une efficacité de refroidissement maximale |

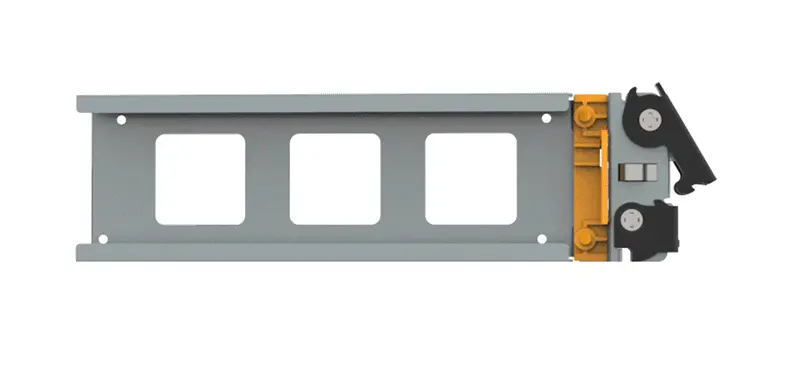

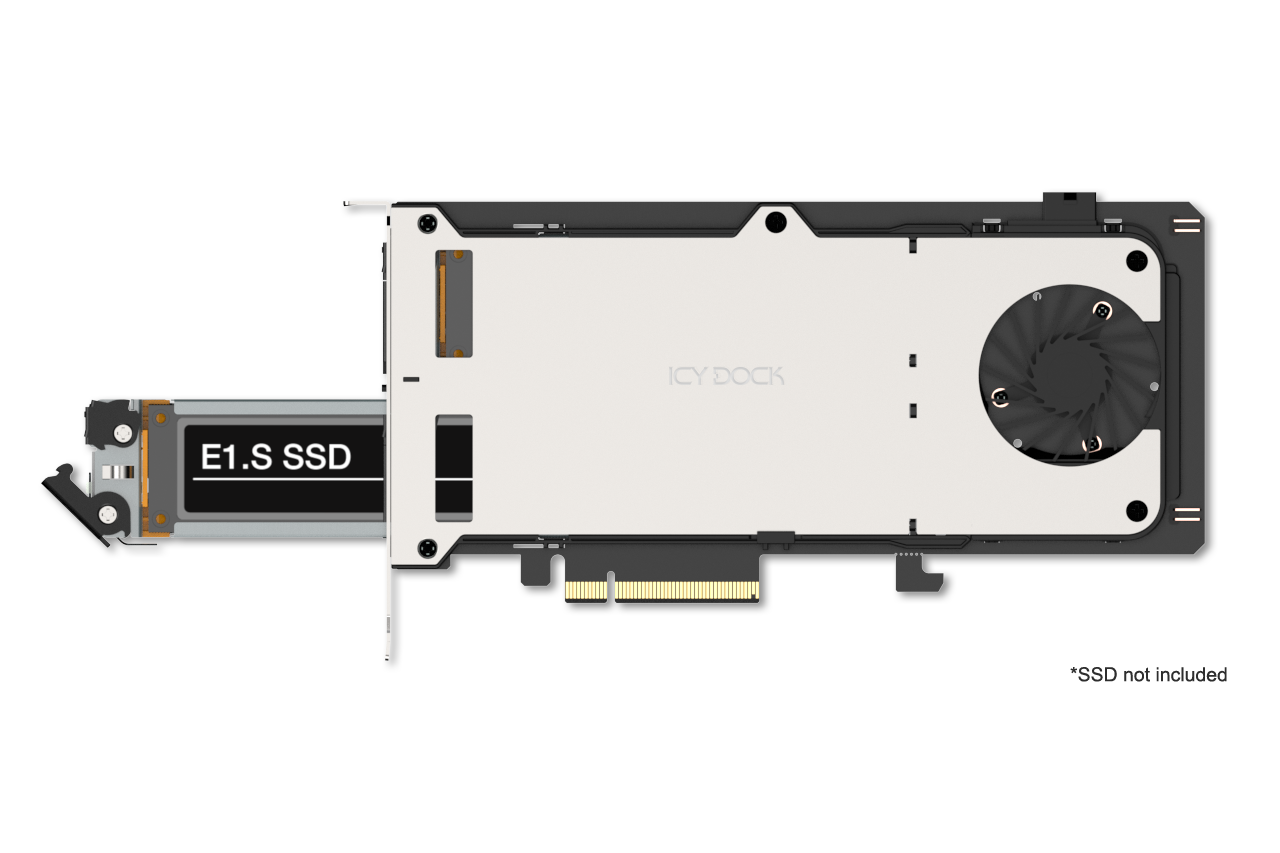

| • | Deux caddies SSD amovibles pour une maintenance et un remplacement rapides |
| • | Mise à la terre EMI – protège les disques contre les interférences électriques |
| • | Technologie Active Power (APT) – la LED et le ventilateur s’activent uniquement lorsqu’un disque est installé |
| • | Garantie limitée de 5 ans, leader du secteur |
| • | Support gratuit assuré par des agents du support technique américains professionnellement formés |

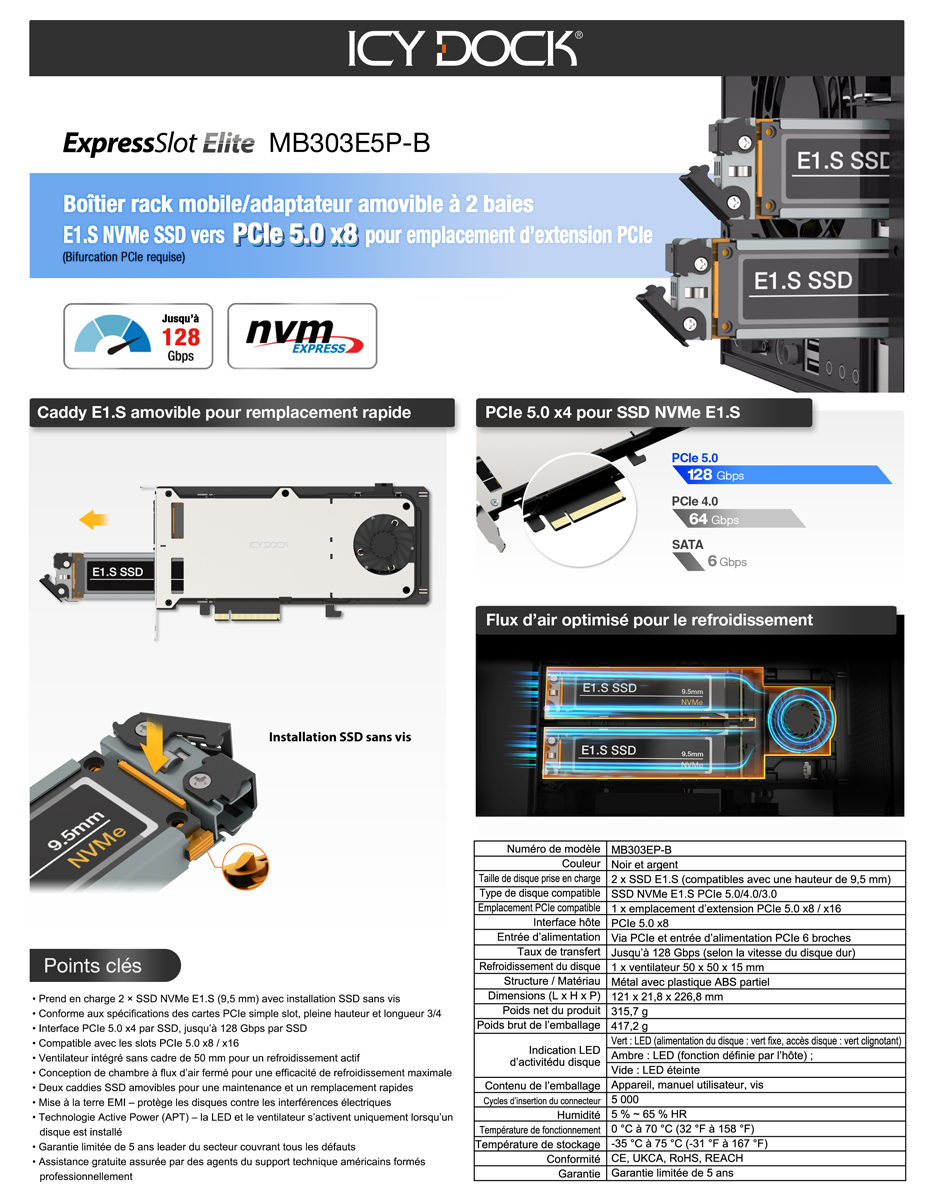

| Numéro de modèle： | MB303E5P-B |
| Couleur： | Noir et argent |

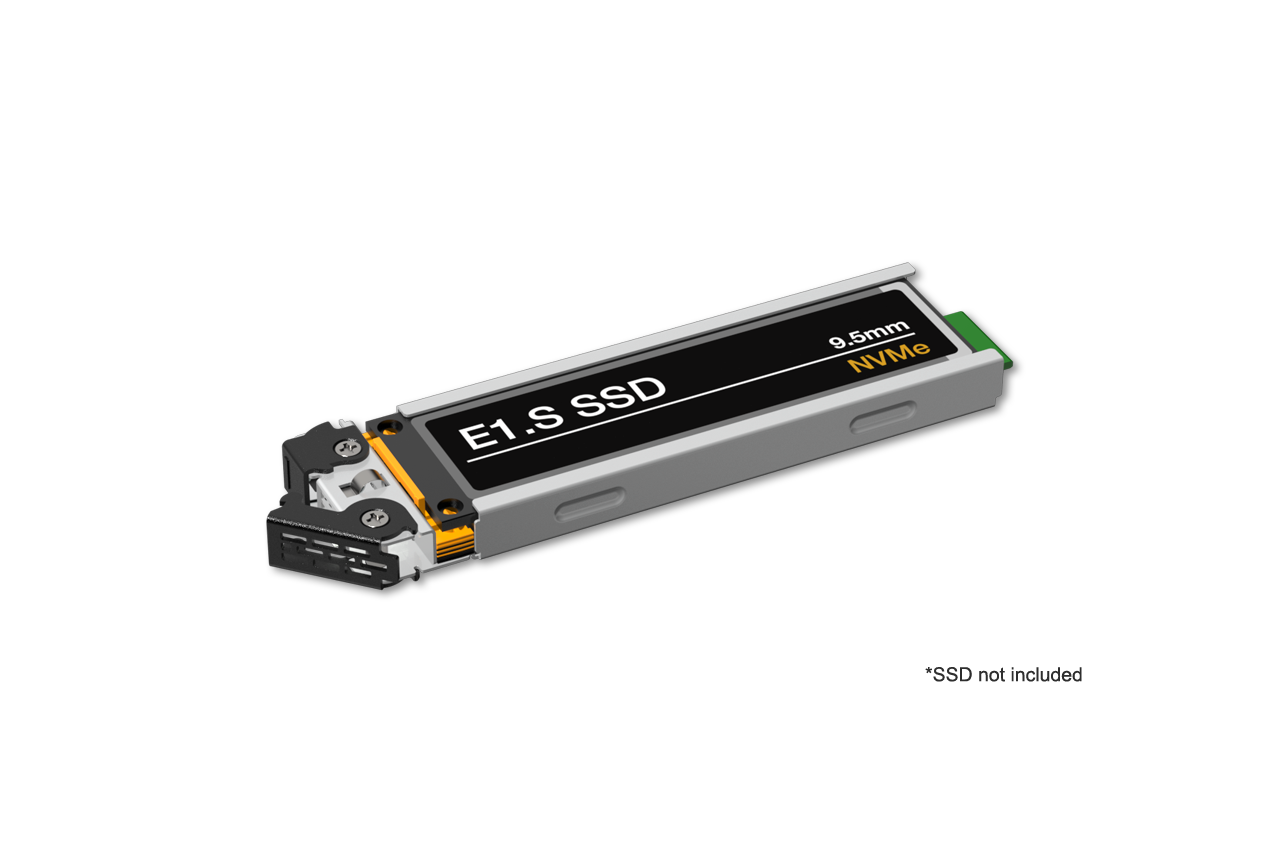

| Taille de disque prise en charge： | 2 x SSD E1.S (prend uniquement en charge les SSD E1.S de 9.5mm de hauteur) |
| Type de disque compatible： | SSD NVMe E1.S PCIe 5.0/4.0/3.0 |
| Nombre de disques： | 2 |
| Slot PCIe compatible： | 1 x slot d’extension PCIe 5.0 x8 / x16 (la carte mère nécessite des slots PCIe x8 bifurqués en x4/x4 ou des slots PCIe x16 bifurqués en x4/x4/x4/x4) |
| Interface hôte： | PCIe 5.0 x8 |
| Entrée d’alimentation： | Via PCIe et entrée d’alimentation PCIe 6 broches |
| Taux de transfert： | Jusqu’à 128Gbps (selon la vitesse du disque dur) |
| Capacité SSD prise en charge： | Sans limitation |
| Refroidissement des disques： | 1 x ventilateur 50 x 50 x 15mm |
| Structure / Matériau： | Métal avec plastique ABS partiel |
| Dimensions (L x H x P)： | 121 x 21.8 x 226.8 mm |
| Poids net du produit： | 315.7 g |
| Poids net de l’emballage： | 417.2 g |
| Indication LED d’activité du disque： | Vert : LED (alimentation du disque : vert fixe, accès au disque : vert clignotant) Ambre : LED (fonction définie par l’hôte) Vide : LED éteinte |
| Tension de fonctionnement： | 12V, 3.3V |
| Consommation électrique (SSD exclu)： | 3W |

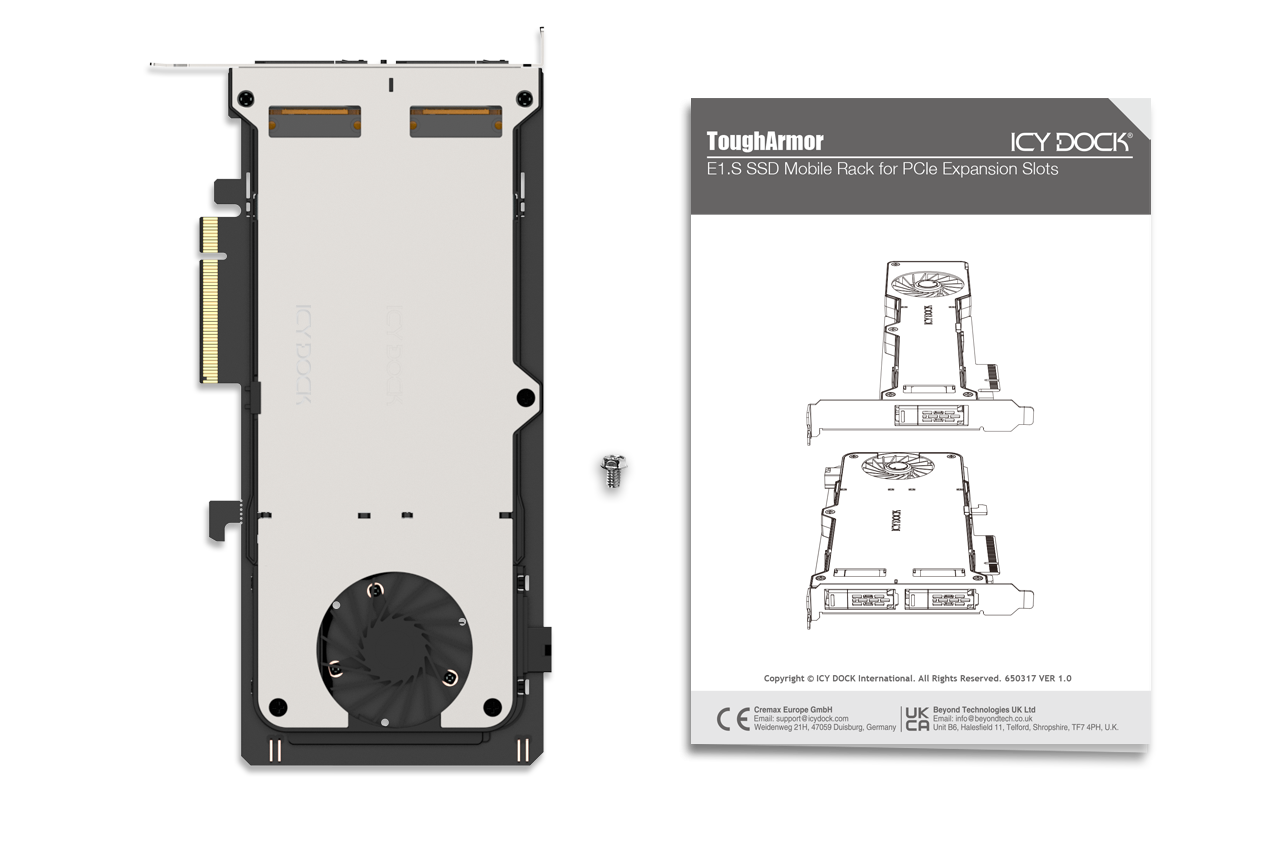

| Contenu de l’emballage： | Appareil, manuel d’utilisation, vis |
| Cycle d’insertion du connecteur： | 5,000 |
| Humidité： | 5%~65% RH |
| Température de fonctionnement： | 0°C à 70°C (32°F à 158°F) |
| Température de stockage： | -35°C à 75°C (-31°F à 167°F) |
| Conformité： | CE, UKCA, RoHS, REACH |
| Garantie： | 5 ans |
Kompatibler Laufwerkstray (Caddy):
Produits associés:
Séries de produits associés :
Liens rapides :
Q : Pourquoi mon nouveau SSD NVMe présente-t-il une baisse de performances ou un comportement incohérent lorsqu’il est connecté via un rack mobile adaptateur PCIe ?
R : Les périphériques PCIe haute vitesse, tels que les SSD NVMe, nécessitent une intégrité du signal précise et stable pour fonctionner correctement. Si votre SSD NVMe est connecté via un rack mobile adaptateur PCIe inséré dans un slot PCIe relié au CPU mais éloigné du processeur, les pistes plus longues de la carte mère peuvent augmenter le risque de dégradation du signal. Cette dégradation peut entraîner des baisses de performances, une instabilité ou un comportement incohérent de votre SSD NVMe.
Pour garantir des performances optimales, il est fortement recommandé d’installer le rack mobile adaptateur PCIe dans le slot PCIe le plus proche du CPU. Cela réduit la distance physique de transmission du signal, diminuant considérablement le risque de dégradation du signal et assurant des performances stables, constantes et les vitesses de transfert attendues.
Q : Le système ne détecte pas le SSD E1.S que j’ai installé dans le boîtier ICY DOCK. Que dois-je faire ?
R : Comme la carte mère et le système d’exploitation peuvent ne pas prendre en charge le remplacement à chaud, si leur compatibilité n’a pas été confirmée, nous recommandons fortement d’éteindre l’appareil/le système avant d’insérer ou de retirer un SSD E1.S.
Si le système ne parvient toujours pas à détecter le disque après l’installation, veuillez suivre les étapes ci-dessous pour rechercher manuellement un nouveau matériel :
Windows 11 / Windows 10 / Windows 8 – Dans la zone de recherche de la barre des tâches, saisissez gestionnaire de périphériques, puis cliquez dessus dans le menu. Une fois la fenêtre du gestionnaire de périphériques ouverte, cliquez avec le bouton droit sur l’icône lecteur de disque, puis cliquez sur rechercher les modifications sur le matériel.
Windows 7 – Cliquez avec le bouton droit sur l’icône ordinateur sur le bureau, sélectionnez propriétés, cliquez sur gestionnaire de périphériques, cliquez avec le bouton droit sur l’icône lecteur de disque puis cliquez sur rechercher les modifications sur le matériel.
Q : Quelle est la fonction du connecteur 2 broches (2P) sur le MB303E5P-B ?
R : Le connecteur 2 broches (2P) du MB303E5P-B est conçu comme une interface d’entrée pour le signal LED ambre du SSD E1.S. Il permet au système hôte de piloter et de contrôler l’indicateur LED ambre du SSD E1.S installé.
Q : Que signifie la LED ambre sur le SSD E1.S ?
R : La LED ambre est généralement utilisée comme indicateur d’état du disque, tel que Fail ou Locate, conformément aux définitions standard de l’industrie. Cependant, le comportement réel et la signification de la LED sont déterminés par l’implémentation du système hôte.
Q : Comment la LED ambre est-elle contrôlée sur le MB303E5P-B ?
R : La LED ambre n’est pas contrôlée de manière autonome par l’adaptateur lui-même. Le signal de contrôle doit être fourni en externe via le connecteur 2P depuis le système hôte ou le contrôleur. Le MB303E5P-B agit comme une interface de transmission pour ce signal LED.
