Missing Link Electronics (MLE) est une entreprise technologique basée dans la Silicon Valley et disposant de bureaux en Allemagne. Depuis plus d’une décennie, MLE démontre son expertise en matière de connectivité à haut débit et de stockage de données multi-gigabits à large bande passante grâce à une utilisation avancée du traitement hétérogène avec des FPGA. Elle aide ainsi des acteurs clés des secteurs de l'automobile, de l'industrie, des tests et des mesures à accélérer leur développement et à fournir des performances de nouvelle génération.

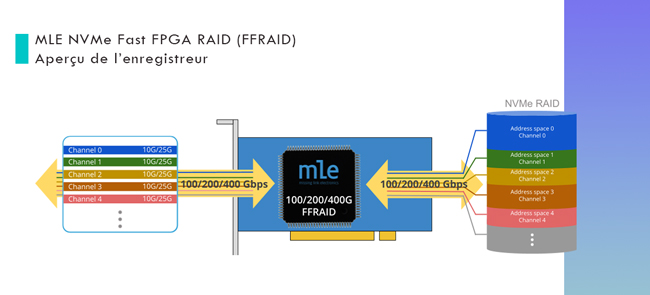

Présentation de l’enregistreur MLE NVMe Fast FPGA RAID (FFRAID)

Le enregistreur MLE NVMe FFRAID est un système haute vitesse basé sur un FPGA, conçu pour un enregistrement sans perte et sans interruption à des débits de 100, 200 ou 400 Gbps. Doté de la technologie NVMe Fast FPGA RAID (FFRAID) exclusive de MLE, il offre un traitement en temps réel et un stockage NVMe à haut débit. Le système prend en charge jusqu’à 18 SSD NVMe U.2/U.3, chaque canal étant soutenu par un moteur RAID et un chemin de stockage dédiés, garantissant ainsi des performances constantes et déterministes. Plusieurs unités peuvent être mises en cascade via la synchronisation temporelle IEEE afin d’étendre la bande passante et/ou la durée d’enregistrement.


Contrairement aux systèmes typiques de stockage en réseau (NAS), l’enregistreur MLE NVMe FFRAID permet non seulement un stockage de données à haut débit, mais également prend également en charge des fonctions d’enregistrement avancées :

Pour répondre à ses exigences élevées en matière de stockage et de facilité de maintenance, le système intègre le boîtier ICY DOCK ToughArmor MB118VP-B, un boîtier robuste à 6 baies NVMe PCIe 4.0 accessible en façade, optimisé pour un fonctionnement continu à haut débit, ou le boîtier ICY DOCK ToughArmor MB699VP-B V3, une variante similaire à 4 baies adaptée aux besoins de déploiement plus compacts.

Points forts de l’enregistreur NVMe FFRAID :

• Enregistrement haute vitesse : Capture sans perte et sans interruption jusqu’à 400 Gbps
• Stockage modulaire sécurisé haute capacité : Configuration standard pouvant accueillir jusqu’à 18 SSD NVMe, avec prise en charge des disques à chiffrement automatique (SED)
• Évolutif : Mise en cascade facile avec plusieurs enregistreurs pour étendre la bande passante ou la durée d’enregistrement
• Interfaces de signal adaptables : Prise en charge flexible « mix & match » pour différentes normes d’E/S
• Traitement avancé des données en mouvement : Prend en charge l’enregistrement Démarrer—Pause—Stop, le proxy de données, la décimation des données, l’indexation et la génération de métadonnées, ainsi que les modes Record & Replay Simplex, Half-Duplex et Full-Duplex
• Intégration ouverte : Compatible avec le RAID logiciel Linux, compatible Linux, avec prise en charge de RPC API pour l’interface utilisateur à distante
• Matériel haute performance : Matériel FPGA PCIe Gen4/5, connectivité étendue
• Déploiement polyvalent : Prend en charge les configurations de table, les montages en rack 19" et les conceptions embarquées SWaPC

Applications de l’enregistreur NVMe FFRAID :

• Enregistrement et relecture de trajectoires de véhicules autonomes — idéal pour la capture de données à haute vitesse provenant de capteurs et de caméras dans les systèmes automobiles.
• Équipements de test pour les secteurs automobile / médical / industriel — prend en charge la collecte continue de données à haut débit pour l’analyse et la validation.
• Acquisition et stockage de données Radar / LiDAR / Caméra à haute vitesse — optimisé pour les environnements de défense et de périphérie nécessitant une capture fiable et sans perte.
• Capture approfondie de paquets réseau — permet un enregistrement continu et sans interruption du trafic Ethernet, IPv4 et TCP/UDP dans les déploiements de centres de données ou d’analyse réseau.

Le défi

Pour soutenir un enregistrement continu de plusieurs centaines de gigabits par seconde, MLE avait besoin d’un boîtier de stockage compatible PCIe 4.0, thermiquement stable et pouvant être entretenu sur le terrain, tout en maintenant l’intégrité du signal et la durabilité dans un environnement compact monté en rack.

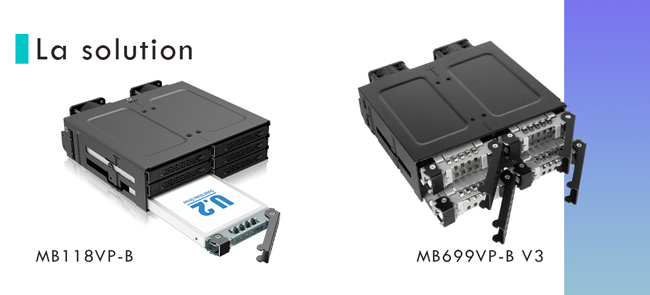

La solution — ICY DOCK MB118VP-B & MB699VP-B V3

• MB118VP-B (x6-baies) : Fournit six baies NVMe U.2/U.3, chacune prenant en charge des disques de 7 mm à des vitesses PCIe 4.0 x4 (64 Gb/s). La conception métallique robuste, les deux ventilateurs de refroidissement de 40 mm et les plateaux remplaçables à chaud offrent densité, accessibilité et fiabilité thermique pour des charges de travail soutenues.
• MB699VP-B V3 (x4-baies) : Offre quatre baies NVMe U.2/U.3, chacune prenant en charge des disques de 15 mm avec la même prise en charge PCIe 4.0 x4, une construction robuste et des plateaux remplaçables à chaud, idéal pour des déploiements compacts ou spécialisés.

Le résultat

En intégrant soit le MB118VP-B (x6-baies), soit le MB699VP-B V3 (x4-baies), l’enregistreur NVMe FFRAID de MLE a atteint :

• Un débit soutenu à pleine capacité jusqu’à 400 Gbps
• Une maintenance rapide des disques accessible en façade
• Des performances thermiques stables sous de lourdes charges d’E/S
• Un déploiement compact et robuste dans des systèmes montés en rack

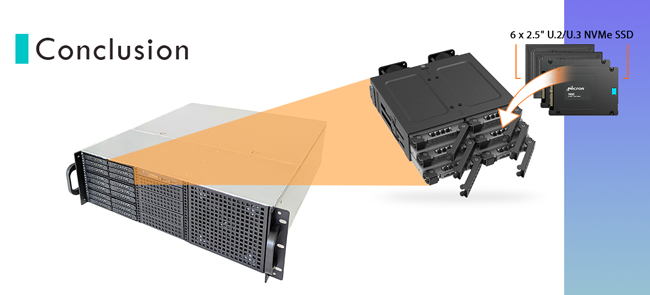

En combinant la technologie d’enregistrement accélérée par FPGA de MLE avec les boîtiers SSD ICY DOCK MB118VP-B (x6) ou MB699VP-B V3 (x4), l’enregistreur NVMe FFRAID atteint une connectivité, une fiabilité et une modularité exceptionnelles pour l’acquisition de données à haute vitesse. Ce partenariat démontre comment une ingénierie précise des boîtiers peut permettre aux systèmes FPGA de pointe de fonctionner à leur plein potentiel — en maintenant une capture sans perte et sans interruption jusqu’à 400 Gbps.
