Modèles associés :
| Certifications optionnelles disponibles pour ToughArmor MB118VP-B | |
| TAA | Respect de la loi sur les accords commerciaux |
| UL | Certification des normes de sécurité |
| UL94 | Inflammabilité des matières plastiques |
| FCC | Conformité avec la Commission fédérale des communications |
| Température large | MIL-STD-810H - Méthodes 501.7 et 502.7 |
| • | Prend en charge 6 SSD NVMe U.2/U.3 PCIe, avec une hauteur de disque maximale de 7mm |
| • | Conçu pour s’adapter à n’importe quelle baie de disque optique externe standard de 5.25'' |

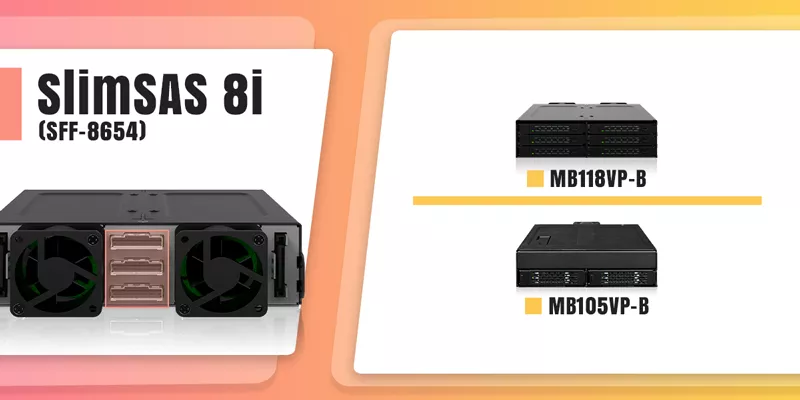

| • | Utilise 3 SlimSAS 8i (SFF-8654) pour prendre en charge 6 SSD U.2/U.3 |
| • | Prise en charge de spécification PCIe 4.0 avec des taux de transfert allant jusqu’à 64Gb/s par baie de disque |
| • | Prend en charge les contrôleurs Tri-mode PCIe/NVMe (Broadcom, Arece, et plus) |
| • | Rack robuste entièrement en métal répondant aux exigences en matière d’inflammabilité |
| • | Système de plateau amovible pour un entretien facile |
| • | Deux ventilateurs à haute performance 40x20mm |
| • | Le Eagle-hook maintient fermement le plateau de disque à l’intérieur du rack |
| • | Mise à la terre EMI – protège les disques SSD des dommages électriques |
| • | Couvert par une garantie limitée de 5 ans contre tous les défauts, à la pointe de l’industrie |
| • | Assistance gratuite par des agents d’assistance technique formés professionnellement |
| Numéro du modèle： | MB118VP-B |
| Couleur： | Noir |
| Taille de l'unité de support： | 2.5" (ne prend en charge que les disques SSD U.2/U.3 de 7 mm de hauteur) |
| Type de disque compatible： | U.2 / U.3 |
| Nombre de disque： | 6 |
| Hauteur maximale du disque： | 9.5mm |
| Baie de disque： | Baie de 5.25" |
| Interface de l'hôte： | 3 x SlimSAS SFF-8654 8i, brochage défini par SFF-9402 Rev 1.1 (carte HBA/RAID Tri-Mode compatible) |
| Alimentation： | 2 x Câble d'alimentation SATA à 15 broches |
| Taux de transfert： | Jusqu'à 64Gbps (selon la vitesse du disque SSD) |
| Capacité du Support SSD： | Sans limite |

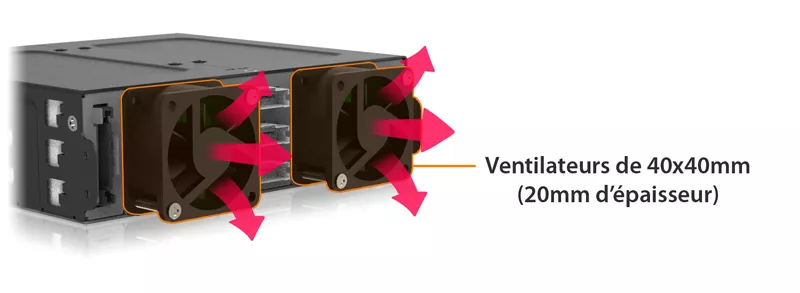

| Refroidissement du disque： | 2 x Ventilateurs 40x40x20mm |
| Structure / Matérial： | Métal |
| Hot Plug： | Oui |
| Dimensions du Produit (L x L x H)： | 146 x 41.3 x 150mm |
| Poids net du produit： | 867.7g |
| Poids brut du colis： | 967g |

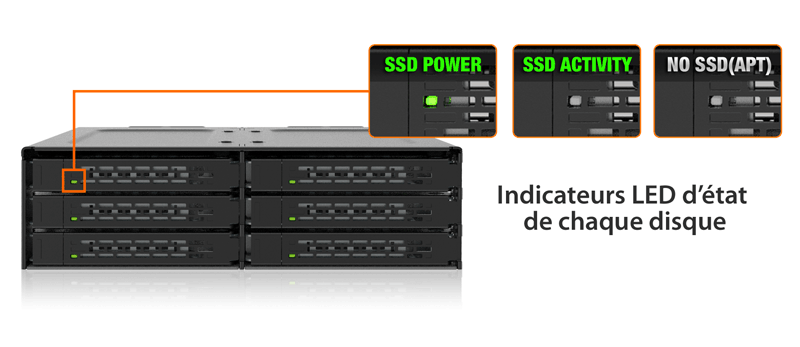

| Indication LED de l'activité du disque： | Alimentation du disque : vert fixe ; Accès du disque : vert clignotant |
| Contenu du paquet： | Appareil, Mode d'emploi, fiches d'identification du disque, Vis |
| Taux d'insertion du connecteur SATA： | 10,000 |
| Humidité： | 5%~65% RH |
| Température de fonctionnement： | 0°C à 60°C (32°F à 140°F) |
| Température de stockage： | -35°C à 70°C (-31°F à 158°F) |
| Conformité： | CE, RoHS, REACH |
| Garantie： | Garantie limitée de 5 ans |
Plateau de lecteur compatible (Caddy)):
Câble de lecteur compatible:
Produits associés:
Produits associés Série:
L'équipe ToughArmor:
Lien rapide:
Q: Pouvez-vous nous recommander une carte d'extension compatible avec le MB118VP-B?
R: Pour assurer la compatibilité avec le MB118VP-B, assurez-vous que le BIOS/UEFI de votre carte d'extension ou de votre carte mère supporte la bifurcation PCIe lors de l'utilisation d'un emplacement PCIe 16x ou 8x. En outre, configurez le séparateur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x.
Veuillez cliquer sur l'icône ci-dessous pour voir la compatibilité de vos cartes mères ou cartes additionnelles qui supportent le mode PCIe Bifurcation. Pour une compatibilité optimale, nous vous recommandons vivement d'utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte additionnelle.
Nous sommes actuellement en train de certifier notre rack NVMe auprès des principaux fabricants de cartes d'extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.
Pour signaler une carte d'extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité d'une carte d'extension ou d'une carte mère qui ne figure pas dans la liste, veuillez cliquer ici.
Q: J'ai terminé l'installation du disque dur et du périphérique conformément aux instructions du manuel du produit, mais le système ne parvient toujours pas à détecter le disque. Comment puis-je résoudre ce problème?
R: Veuillez d'abord vérifier la compatibilité de votre matériel et vous assurer que le disque, le rack, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l'hôte pour voir si le système peut détecter le disque. S'il ne le détecte toujours pas, cela permet d'exclure les problèmes liés au rack du lecteur. Vous pouvez également essayer de connecter le rack avec d'autres disques, câbles ou systèmes pour voir si le problème peut être résolu. Si le système ne détecte toujours pas le lecteur, voici quelques problèmes possibles:
| • | Insuffisance de voies PCIe dans le système: Que vous connectiez le rack disque à la carte mère ou à une carte additionnelle, Il est important de noter que le nombre de voies PCIe disponibles est limité. Il faut donc comprendre le nombre de voies fournies par le processeur et le chipset, ainsi que leur méthode d'allocation. Le non-respect de cette consigne peut entraîner des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque. |
| • | Protocoles d'interface incompatibles: Il est essentiel de vérifier si l'interface Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte additionnelle est capable de prendre en charge NVMe. |
| • | Norme de brochage d'interface incompatible: Avant de connecter le disque dur au port Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte d'extension, veuillez vérifier que le port utilise le même standard de brochage que le port de notre disque dur. Pour vérifier le standard de brochage de notre rack, vous pouvez vous référer au tableau des spécifications sur notre page produit, où il est précisé si le standard de brochage est Legacy ou SFF-9402 1.1. |
| • | Longueur excessive du câble de connexion: Pour garantir des performances optimales, il est conseillé d'utiliser un câble de connexion d'une longueur maximale de 50 cm. L'utilisation de câbles plus longs peut entraîner une perte de signal excessive, ce qui se traduit par des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque. En outre, nous recommandons d'utiliser le même connecteur d'interface pour l'appareil et l'hôte afin d'éviter tout problème de compatibilité. |
Q: Mon lecteur NVMe n’a pas été détecté après l’avoir réinséré dans l’appareil alors qu’il était sous tension?
R: Pour les systèmes qui prennent en charge la fonction de connexion à chaud, lorsque votre système est sous tension, chaque cycle d'insertion et de retrait du lecteur nécessitera un rafraîchissement manuel du système d'exploitation afin que le système reconnaisse le lecteur.
Si vous ne pouvez pas détecter le lecteur après avoir effectué le rafraîchissement manuel, il se peut que votre système ne prenne pas en charge les fonctions de connexion à chaud. Nous vous suggérons de vérifier auprès du fabricant de la carte mère/additionnelle si elle prend en charge la fonction de connexion à chaud du NVMe.
Windows 11 / Windows 10 / Windows 8 – Dans la zone de recherche de la barre des tâches, tapez Gestionnaire de périphériques, puis sélectionnez dans le menu, cliquez avec le bouton droit de la souris sur le lecteur de disque et sélectionnez ensuite Analyse des modifications matérielles.
Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau et sélectionnez les propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur le lecteur de disque, puis sélectionnez l'analyse des modifications matérielles.
Q: Les vis de fixation du périphérique semblent être trop courtes pour fixer le périphérique sur mon système, que dois-je faire?
R: Pour les boîtiers d’ordinateur qui ont une tôle de métal épaisse, les vis de montage fournies (M3*2,5L) peuvent ne pas fixer complètement le dispositif. Veuillez utiliser des vis plus longues (M3*4L) pour fixer le dispositif ou contactez-nous à tech@icydock.fr pour le remplacement des vis.
Q: Puis-je remplacer le ventilateur de refroidissement fixé à l’appareil ? Est-ce que cela annulera la garantie?
R: Le ventilateur de refroidissement que nous avons utilisé a fait l'objet de tests approfondis avec le boîtier du lecteur pour s'assurer qu'il fonctionne correctement et qu'il prend en charge le contrôle de la vitesse du ventilateur (pour certains modèles). Par conséquent, nous suggérons à nos clients de conserver le ventilateur d'origine pour obtenir le meilleur résultat. Cependant, nous comprenons que le ventilateur d'origine peut ne pas convenir à toutes les applications, c'est pourquoi nous avons choisi d'honorer la garantie lorsque le ventilateur d'un tiers est utilisé. Cependant, la garantie peut être annulée si le ventilateur d'une tierce partie cause des dommages électriques à l'appareil.
Q: Quelles spécifications dois-je vérifier avant d’acheter le ventilateur de refroidissement d’un tiers partie?
R:Les informations suivantes constituent les spécifications requises pour le ventilateur et les modèles de ventilateurs compatibles avec le MB118VP-B
| Dimension du ventilateur (LxLxH) | 40 x 40 x 10mm | 40 x 40 x 20mm |
| Type de connecteur | Wafer à 3 broches | |
| Voltage nominale (VDC) | 12V DC | |
| Courant nominal (A) | < 0.12A (127mA) | |
| Spécification des vis | Philllips Tête plate – M3 x 15mm – Acier (Livré avec ventilateur d’origine) |
Philllips Tête plate - M3 x 25mm – Acier (Non Inclus) |
Modèles de ventilateurs compatibles
(sans test, utilisez-le à vos propres risques)
