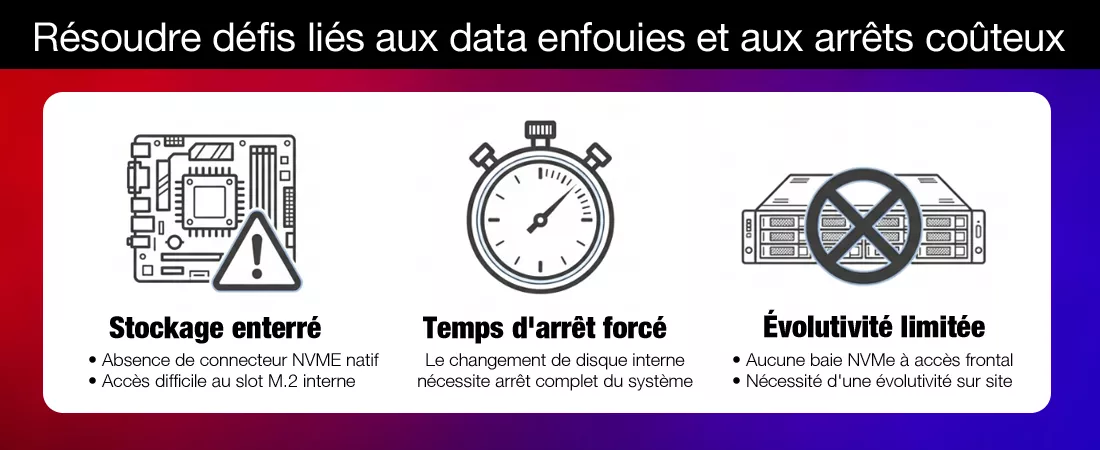

De nombreux serveurs et stations de travail actuellement en service n'ont pas été conçus à l'origine en pensant au stockage NVMe accessible à l'avant. Bien que des emplacements M.2 internes puissent être disponibles, ils manquent souvent de facilité de maintenance, de capacité de hot-plug, ou d'architecture scalable dans la baie frontale.

Au lieu de remplacer toute la carte mère ou d'investir dans une nouvelle plateforme, vous pouvez convertir les emplacements PCIe existants ou les connexions M.2 NVMe en stockage NVMe amovible et accessible à l'avant.

C'est ici que les cartes adaptatrices EXLink d'ICY DOCK interviennent.

Les cartes adaptatrices EXLink sont conçues pour relier les signaux PCIe NVMe natifs vers les boîtiers mobiles amovibles ICY DOCK en utilisant la connectivité SlimSAS ou MCIO.

Cela permet aux intégrateurs système de :

• Convertir les emplacements NVMe M.2 internes en baies NVMe accessibles en façade
• Déployer des SSD NVMe U.2 / U.3 dans des tiroirs amovibles
• Maintenir les performances PCIe Gen4 / Gen5
• Améliorer le flux de travail pour l'entretien et le remplacement sur le terrain

Idéal pour les systèmes existants et les plateformes héritées

Cette solution convient particulièrement à :

• Systèmes sans support natif NVMe backplane
• Plateformes dépourvues de baies NVMe accessibles à l'avant
• PC industriels et stations de travail nécessitant une maintenance sur site
• Environnements où les temps d'arrêt doivent être minimisés

Au lieu de reconstruire l'architecture système, les intégrateurs peuvent réutiliser les voies PCIe existantes et permettre un déploiement NVMe amovible.

Produits EXLink & exemples de scénarios de déploiement

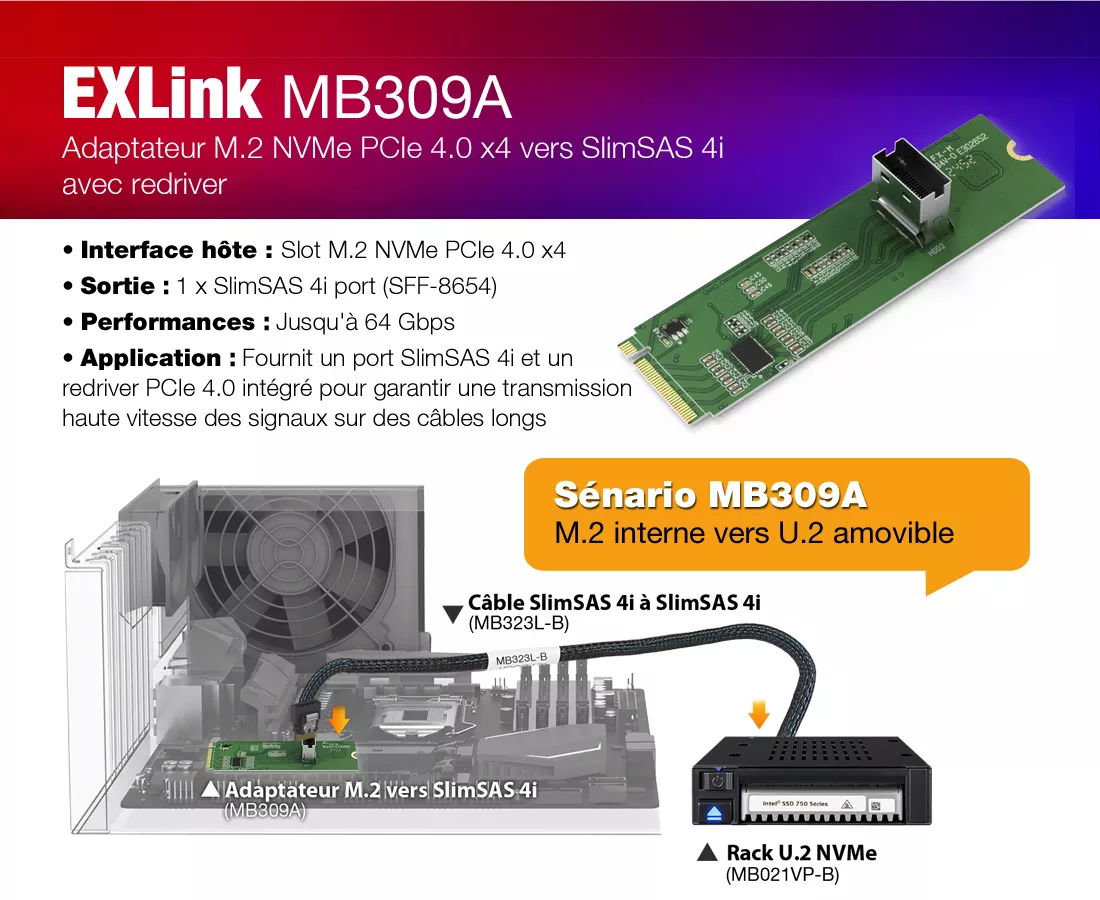

En utilisant l'adaptateur EXLink MB309A (M.2 vers SlimSAS), les intégrateurs peuvent convertir des signaux PCIe internes M.2 en connexions SlimSAS, qui se connectent ensuite aux racks mobiles ICY DOCK U.2/U.3 pour un déploiement accessible.

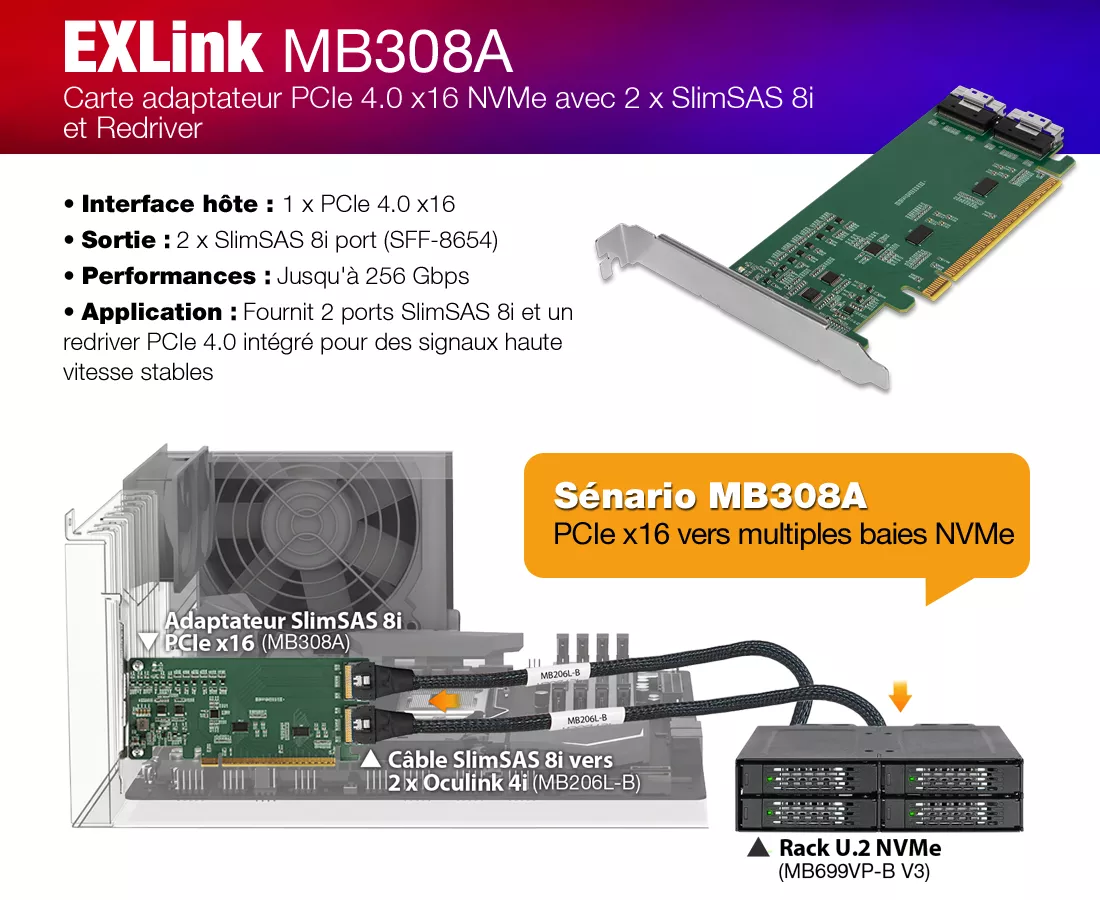

Avec le EXLink MB308A, un emplacement PCIe x16 (avec support de bifurcation de la carte mère) peut être divisé en plusieurs liaisons NVMe x4, permettant des configurations NVMe amovibles à haute densité.

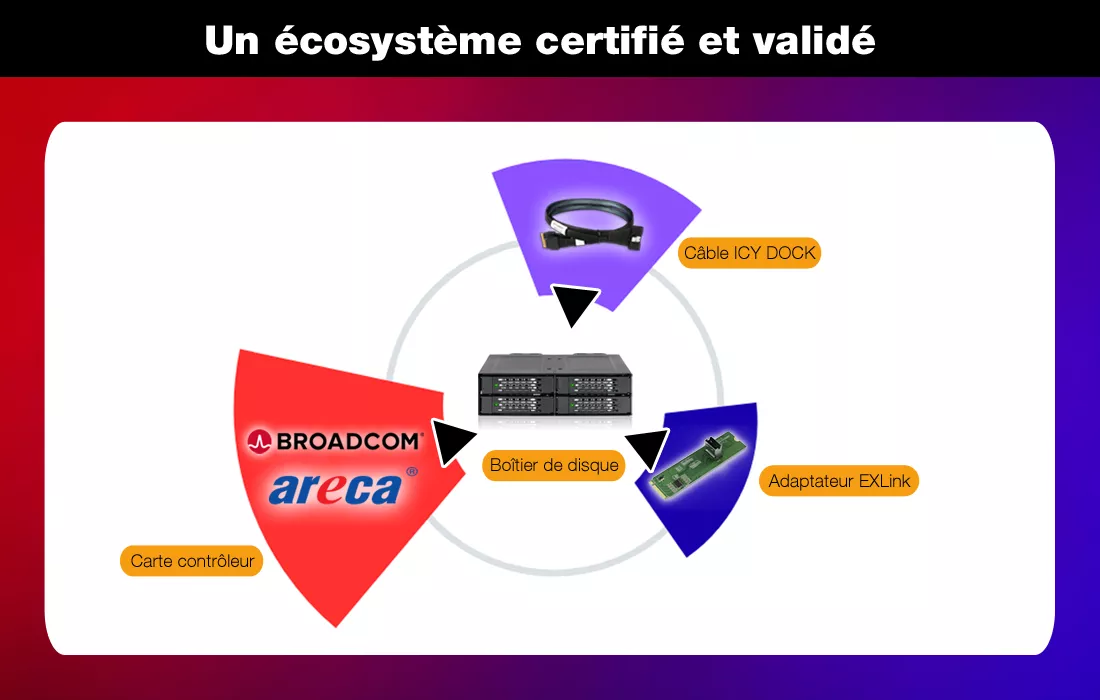

Une approche écosystémique validée

ICY DOCK collabore étroitement avec les principaux fournisseurs de contrôleurs de stockage tels que Broadcom et Areca. Plusieurs contrôleurs et modèles HBA ont été testés et validés pour leur compatibilité avec les boîtiers NVMe d'ICY DOCK.

En combinaison avec les produits ICY DOCK suivants :

• Câbles NVMe (SlimSAS / MCIO)
• Racks amovibles robustes ToughArmor
• Plateaux NVMe U.2, U.3 et M.2

Les cartes EXLink font partie d'un écosystème de déploiement NVMe complet et validé.

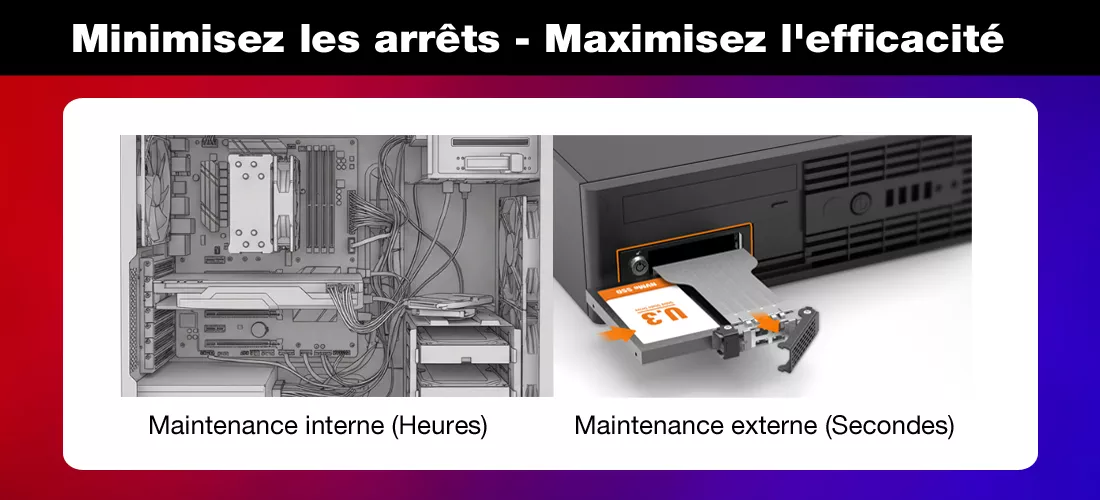

Pourquoi le NVMe amovible est important

Le passage du stockage M.2 interne à une architecture NVMe amovible offre de réels avantages opérationnels :

• Remplacement plus rapide de SSD sur le terrain
• Réduction des temps d'arrêt système
• Flux de travail simplifiés de maintenance
• Conception de stockage à accès frontal évolutif
• Nettoyage du routage interne des câbles

Pour les environnements d'entreprise, industriel et professionnel, la facilité de maintenance est tout aussi importante que la vitesse brute.

Support pratique pour la création d'une solution NVMe amovible

Pour soutenir davantage la planification du système, ICY DOCK propose un outil de sélection de stockage NVMe. Ce guide interactif permet d'identifier les boîtiers compatibles, câbles et adaptateurs de disques en fonction du type d'emplacement NVMe et des exigences d'installation spécifiques d'un système donné. Conçu aussi bien pour les intégrateurs que pour les utilisateurs de bricolage, l'outil réduit l'incertitude et permet de créer une solution de stockage NVMe bien adaptée et interchangeable.
