Même les plus petites négligences lors de la configuration d'un système de stockage NVMe peuvent entraîner une baisse des performances, des pannes de disque ou une instabilité du système. Des limites des voies PCIe à la gestion thermique, il est utile de connaître ces cinq erreurs souvent négligées avant de monter ou de mettre à niveau votre système.

1. Ignorer les limites des voies PCIe du processeur

Chaque SSD PCIe NVMe nécessite généralement au moins quatre voies PCIe. Avant d'ajouter plusieurs disques NVMe, il est important de savoir combien de voies PCIe votre processeur et votre plateforme peuvent réellement fournir.

Une carte graphique occupe généralement un emplacement x16 complet, tandis que le chipset utilise des voies supplémentaires (souvent x4) pour les contrôleurs intégrés et les extensions. De nombreuses plateformes grand public n'offrent au total qu'environ 24 à 28 voies PCIe utilisables. Le dépassement de ces limites peut entraîner une réduction de la bande passante, la désactivation de certains ports ou l'impossibilité d'initialiser les disques NVMe.

L'un de ces processeurs, AMD Ryzen™ 9 9950X est limité à un total de 28 voies PCIe, dont 4 sont réservées à la liaison montante vers le chipset. Une carte graphique grand public utilise généralement 16 voies, ce qui laisse 8 voies disponibles. Chaque disque NVMe nécessitant 4 voies, cela permet d'ajouter jusqu'à deux disques NVMe supplémentaires.

2. Combiner différentes générations de PCIe dans une même configuration

Bien que les nouvelles générations de PCIe soient rétrocompatibles, le fait de mélanger des périphériques PCIe Gen 3, Gen 4 et Gen 5 au sein d'un même système est souvent à l'origine de problèmes de détection et de stabilité.

Dans les environnements mixtes, le système adapte souvent tous les périphériques à la vitesse de liaison la plus faible. Pour réduire les erreurs d'initialisation et les comportements inattendus, il est généralement préférable de s'assurer que les périphériques NVMe appartiennent à la même génération PCIe. En cas de problème, le fait de régler manuellement la vitesse de liaison PCIe dans le BIOS pour l'adapter au périphérique le plus lent peut contribuer à stabiliser le système.

3. Confondre PCIe NVMe et SATA

Les disques PCIe NVMe et SATA utilisent des protocoles et des connecteurs totalement différents. Ils ne sont pas interchangeables et ne peuvent pas communiquer entre eux.

Si vous essayez d'installer un disque PCIe NVMe dans un emplacement réservé au format SATA, le disque ne sera pas détecté et le connecteur risque d'être endommagé. Les boîtiers et les fonds de panier spécialement conçus pour le PCIe NVMe, tels que les solutions U.2 ou U.3 dédiées, permettent d'éviter toute confusion en séparant clairement les interfaces PCIe et SATA.

4. Sous-estimer la limitation thermique

Les SSD NVMe génèrent nettement plus de chaleur que les disques SATA, en particulier lors de charges de travail soutenues et gourmandes en données. Les disques nus fonctionnant pendant une période prolongée peuvent rapidement atteindre des températures dépassant souvent les 60 °C et pouvant aller jusqu'à 75 °C, ce qui déclenche un ralentissement thermique et entraîne des performances irrégulières.

Les boîtiers haute densité tels que les modèlese MB324V4P-B, MB741V4P-B, MB699VP-B V3 sont conçus avec des circuits d'aération dédiés et un système de refroidissement actif afin de gérer efficacement la chaleur générée par les disques NVMe. En assurant une circulation d'air homogène sur l'ensemble des disques installés, ces boîtiers maintiennent des températures de fonctionnement stables et préviennent les baisses de performances dues à la limitation thermique. Pour les environnements industriels ou sensibles aux interférences électromagnétiques, le MB699VP-B V3 offre un blindage supplémentaire afin de garantir la fiabilité même en cas de charges de travail plus importantes.

5. Choisir des boîtiers difficiles à entretenir

La facilité de maintenance est souvent négligée lors de la mise en place d'un système de stockage NVMe. Les boîtiers qui nécessitent des vis, des cartes adaptatrices internes ou un accès par l'arrière peuvent allonger considérablement les temps d'arrêt lors des mises à niveau ou du remplacement des disques.

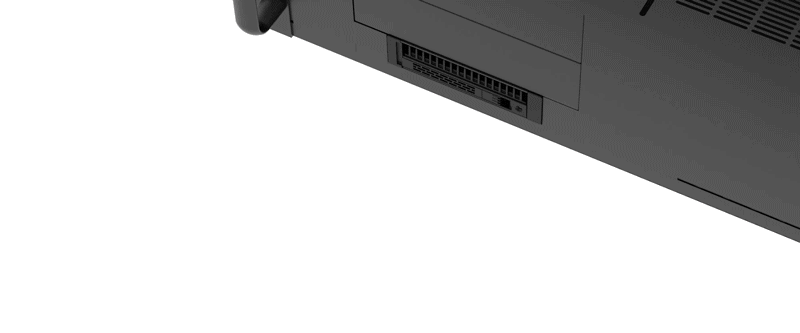

Les boîtiers ICY DOCK sont équipés de baies pour disques NVMe accessibles par l'avant et facilement interchangeables, ce qui rend la maintenance courante plus rapide, plus sûre et plus efficace. Les modèles MB324V4P-B et MB741V4P-B sont optimisés pour le retrait et l'échange fréquents de disques. Sur ces modèles, les plateaux de disques sans vis éliminent le risque de vis abîmées ou perdues, ce qui permet de gagner du temps et de réduire les désagréments lors des mises à niveau.

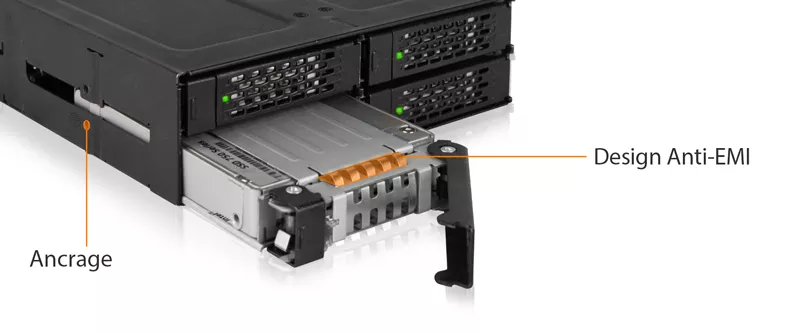

Par ailleurs, le MB699VP-B V3 est doté d'une protection EMI de qualité industrielle, ce qui en fait la solution idéale pour les environnements où les disques durs doivent être sécurisés tout en restant accessibles en cas de besoin.

Modèles et combinaisons recommandés

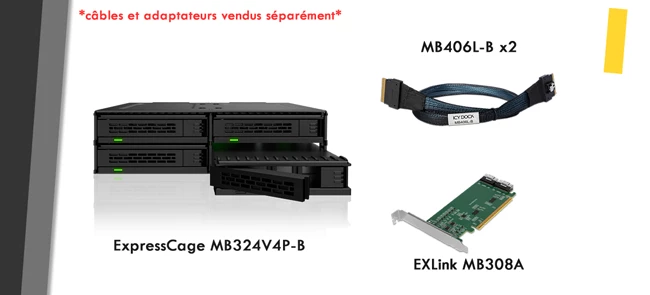

MB324V4P-B + MB406L-B (x2) + MB308A

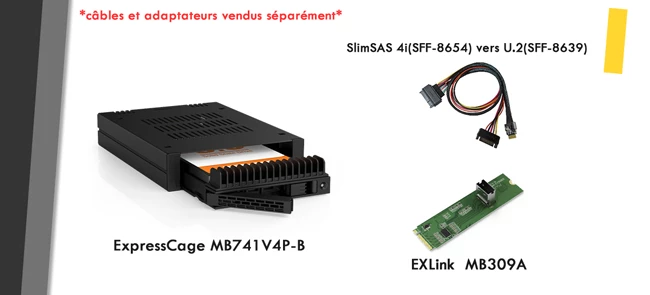

MB741V4P-B + SlimSAS 4i(SFF-8654) vers U.2(SFF-8639) + MB309A

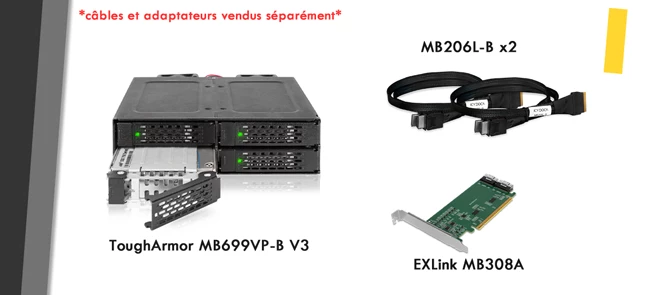

MB699VP-B V3 + MB206L-B (x2) + MB308A
