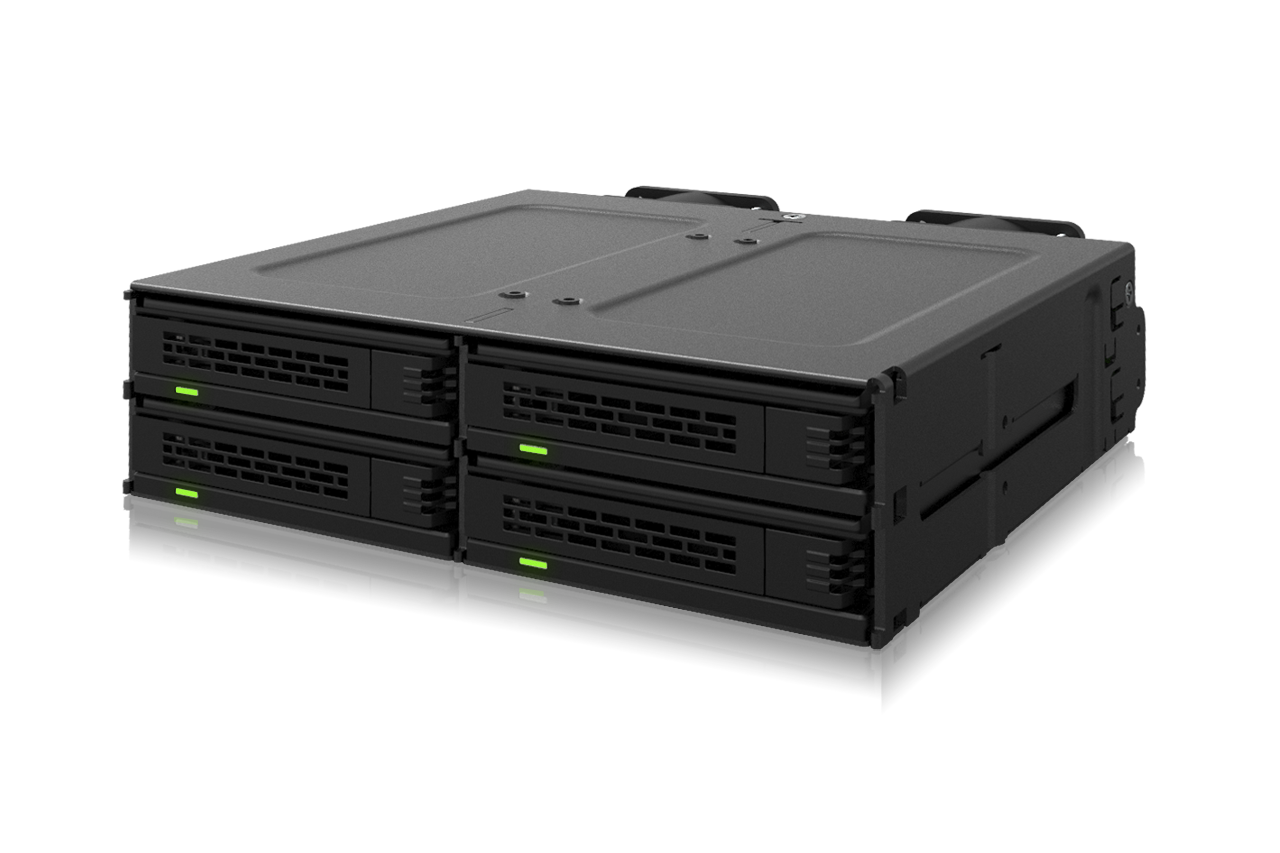

ExpressCage MB324V4P-B

Rack amovible 4 baies SSD U.2/U.3 15 mm pour baie 5,25" – Système de montage sans outil
Détails du produit
  • Conception de tiroir sans outil de qualité professionnelle associée à la vitesse PCIe 4.0

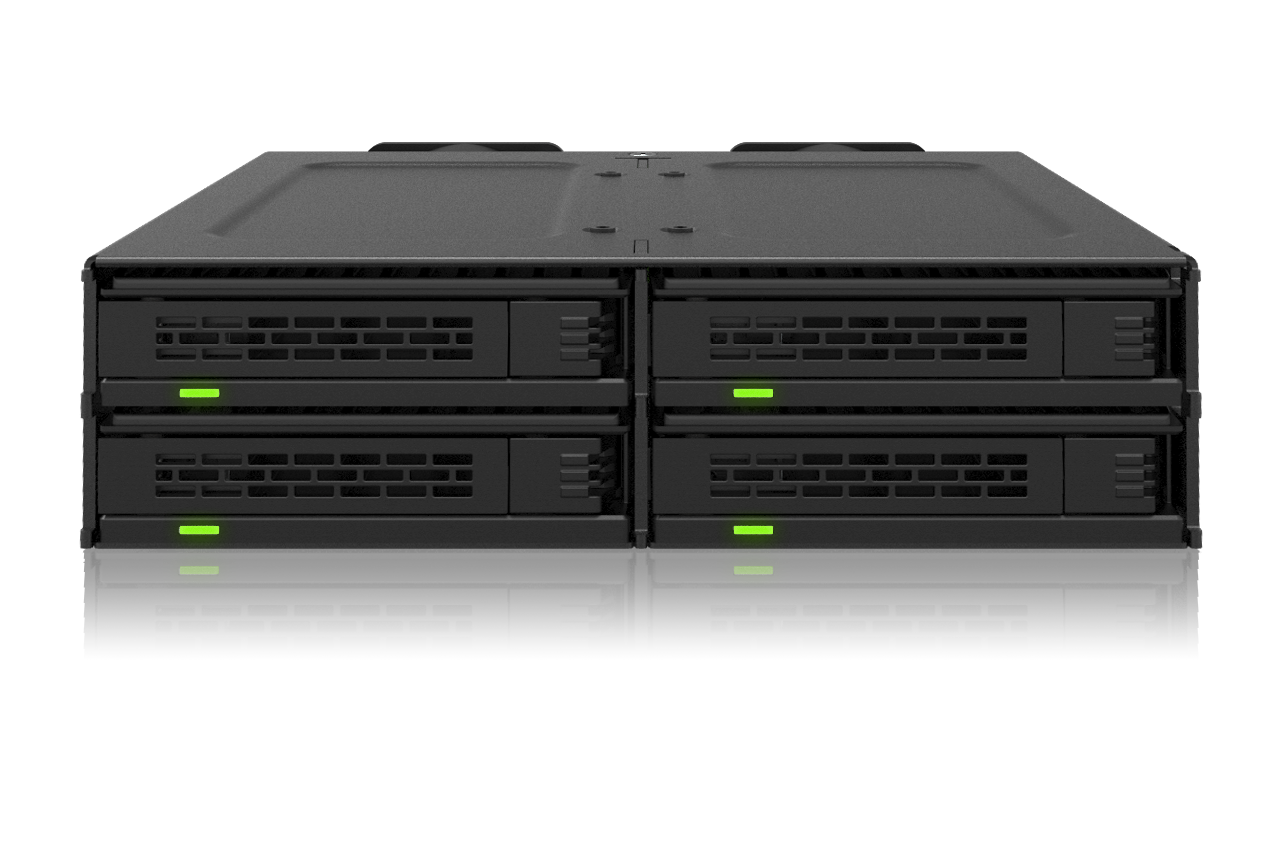

    Le ICY DOCK ExpressCage MB324V4P-B est un rack amovible haute performance conçu pour accueillir jusqu’à quatre SSD NVMe PCIe 4.0 U.2/U.3 (jusqu’à 15 mm de hauteur) dans une seule baie externe de disque optique 5,25”. S’appuyant sur le système de montage sans outil reconnu de la série ExpressCage, le MB324V4P-B combine remplacement rapide des disques, maintien sécurisé des SSD et support de verrouillage par vis dans une conception robuste. Contrairement à la plupart des systèmes sans outil qui sacrifient la stabilité du montage, le design amovible du tiroir ExpressCage avec des trous de vis supplémentaires offre à la fois la commodité du remplacement à chaud et une rétention fiable du SSD, gagnant la confiance des intégrateurs de stockage professionnels et des passionnés de performance.
    Désormais mis à niveau pour une bande passante PCIe 4.0 allant jusqu’à 64 Gbps par SSD, avec deux ventilateurs de 40 mm et une connectivité SlimSAS, le MB324V4P-B devient une plateforme de stockage de nouvelle génération incontournable pour les intégrateurs système, les déploiements edge computing, les stations de travail IA et les configurations RAID NVMe à haute vitesse.
  • Extension NVMe haute densité dans n’importe quelle baie de disque optique 5,25”

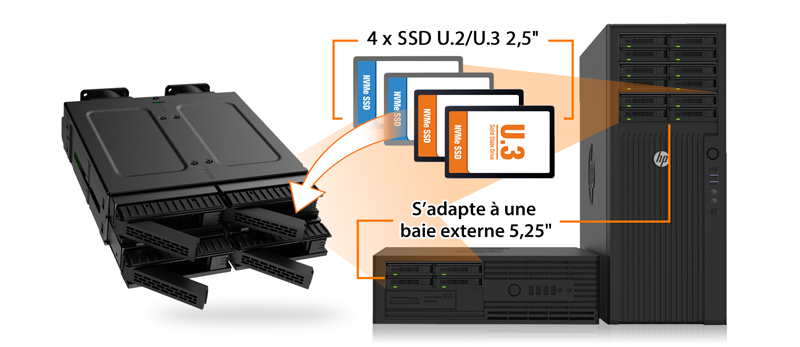

    Le MB324V4P-B maximise l’espace dans votre châssis en permettant d’installer jusqu’à 4 x SSD NVMe U.2/U.3 (jusqu’à 15 mm de hauteur) dans une seule baie de disque CD/DVD de 5,25” standard. Avec la prise en charge des derniers SSD U.2 de 61,44 To, vous pouvez construire une matrice de stockage NVMe haute vitesse de plus de 240 To dans une seule baie.
  • Cela rend le MB324V4P-B idéal pour des applications telles que :

    • Serveurs Edge AI
    • Systèmes d'acquisition de données en temps réel
    • Serveurs de stockage haute densité
    • Stations de travail avec baies 5,25" nécessitant la prise en charge des SSD NVMe et une explication supplémentaire qui allonge considérablement la ligne afin de tester correctement l'alignement du retour à la ligne.

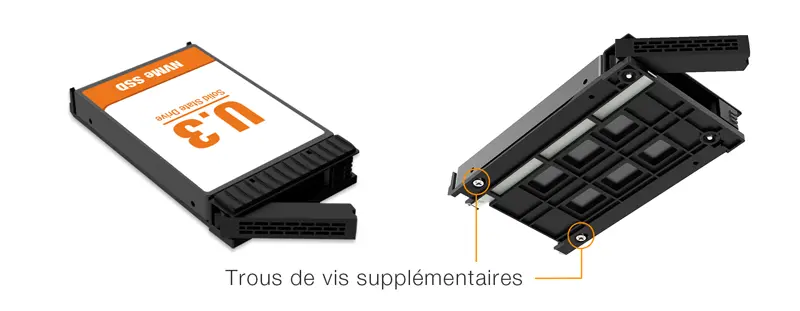

  • ExpressTray amélioré avec options de montage sans outil et par vis

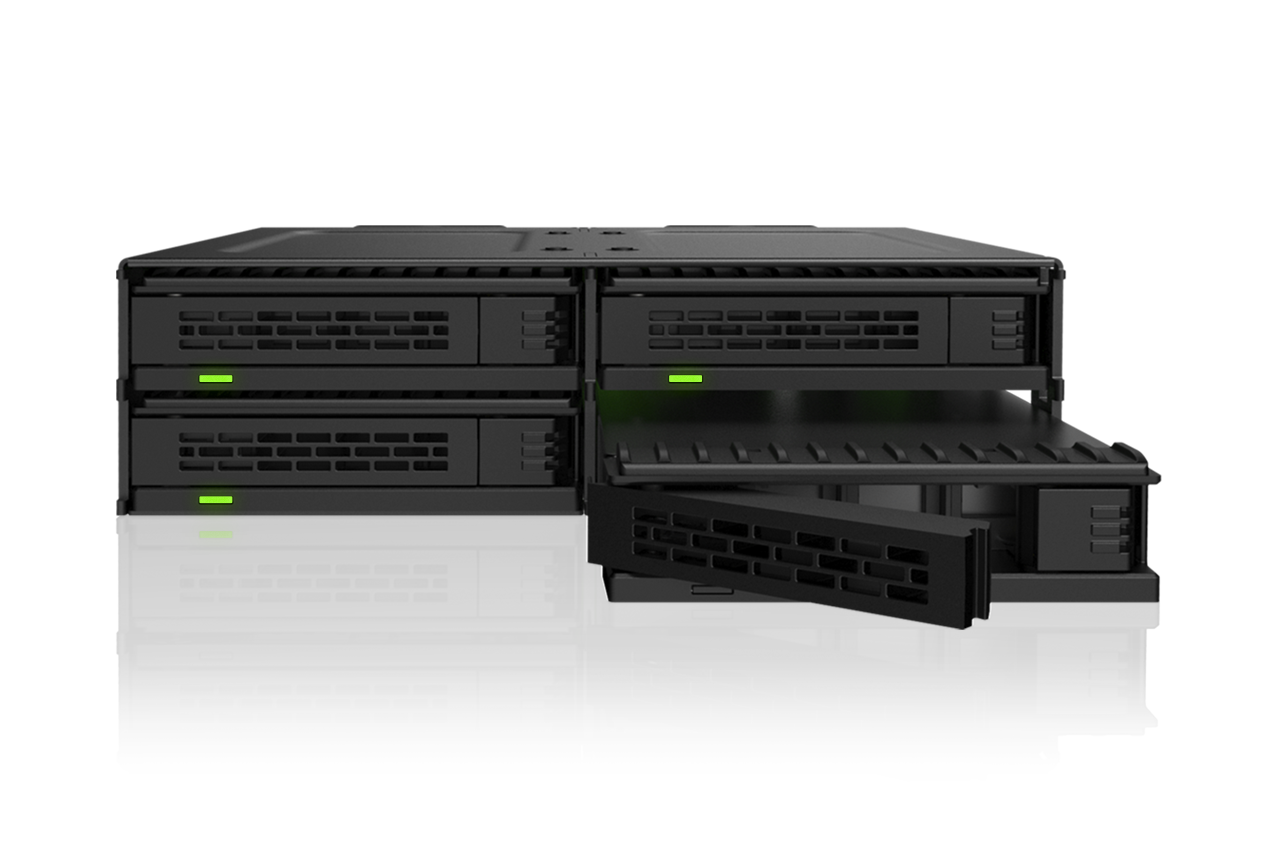

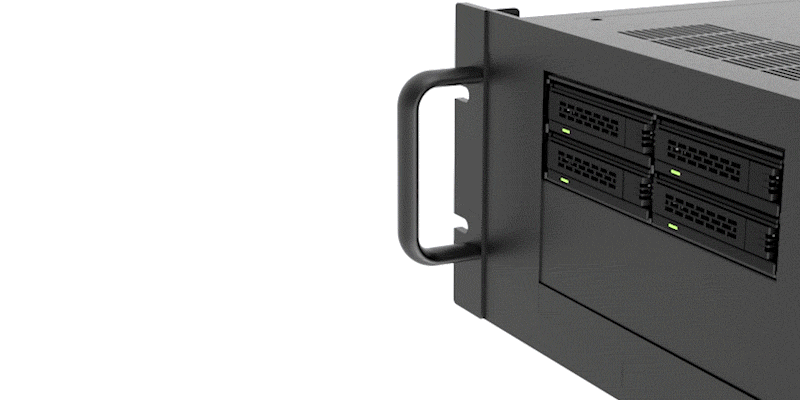

    Le MB324V4P-B est équipé du ExpressTray emblématique de ICY DOCK, qui simplifie l’installation des SSD avec des loquets sans outil maintenant fermement votre SSD U.2/U.3 en place sans vis. Contrairement aux conceptions sans tiroirs souvent utilisées, le ExpressTray offre une protection structurelle pendant les remplacements de disques, et peut en option être fixé avec des vis pour les environnements soumis à de fortes vibrations, les boîtiers mobiles ou les déploiements d’entreprise sensibles.
  • Que vous réalisiez des tests sur banc, configuriez des pools de stockage ou utilisiez votre système en déplacement, la conception du tiroir garantit des remplacements de SSD sûrs, rapides et reproductibles à chaque utilisation.
  • Connectivité nouvelle génération avec SlimSAS et alimentation PCIe 8 broches

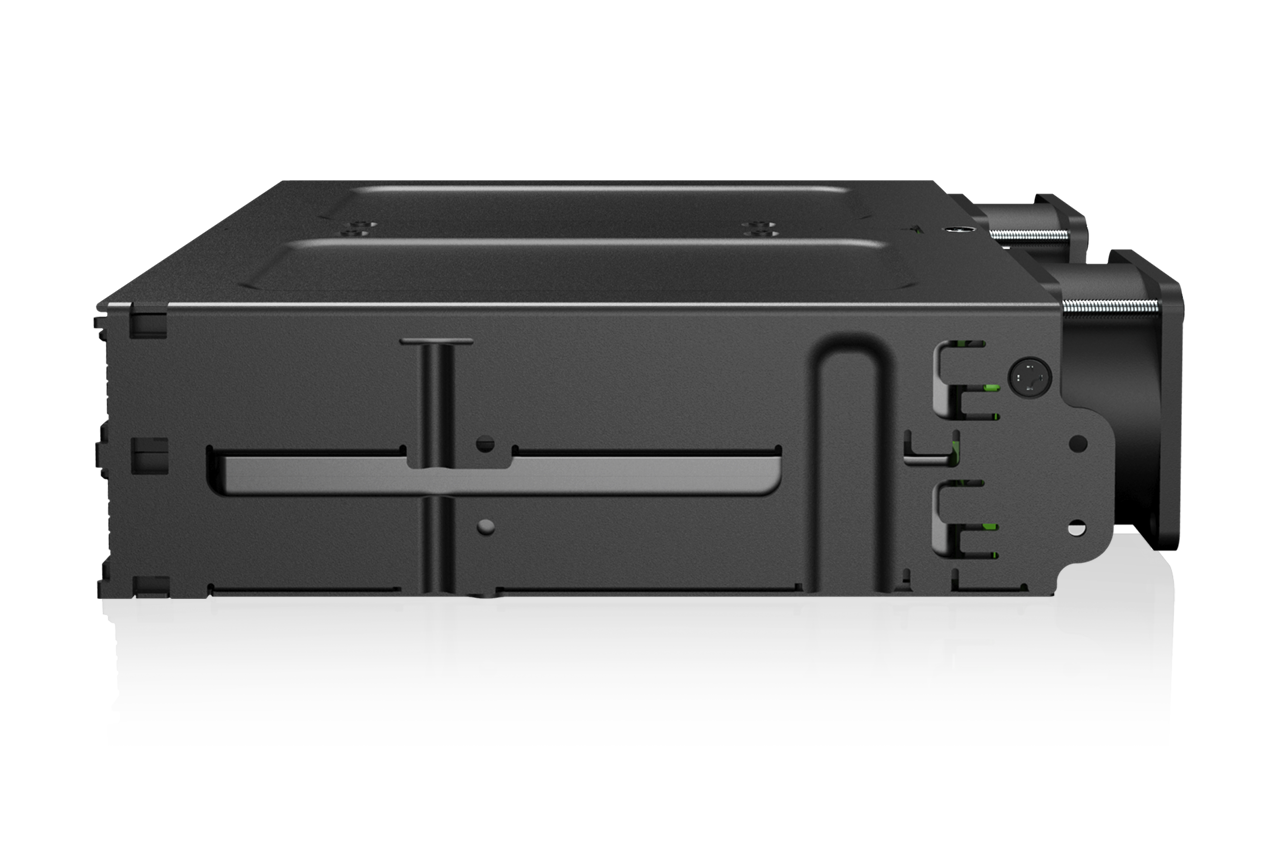

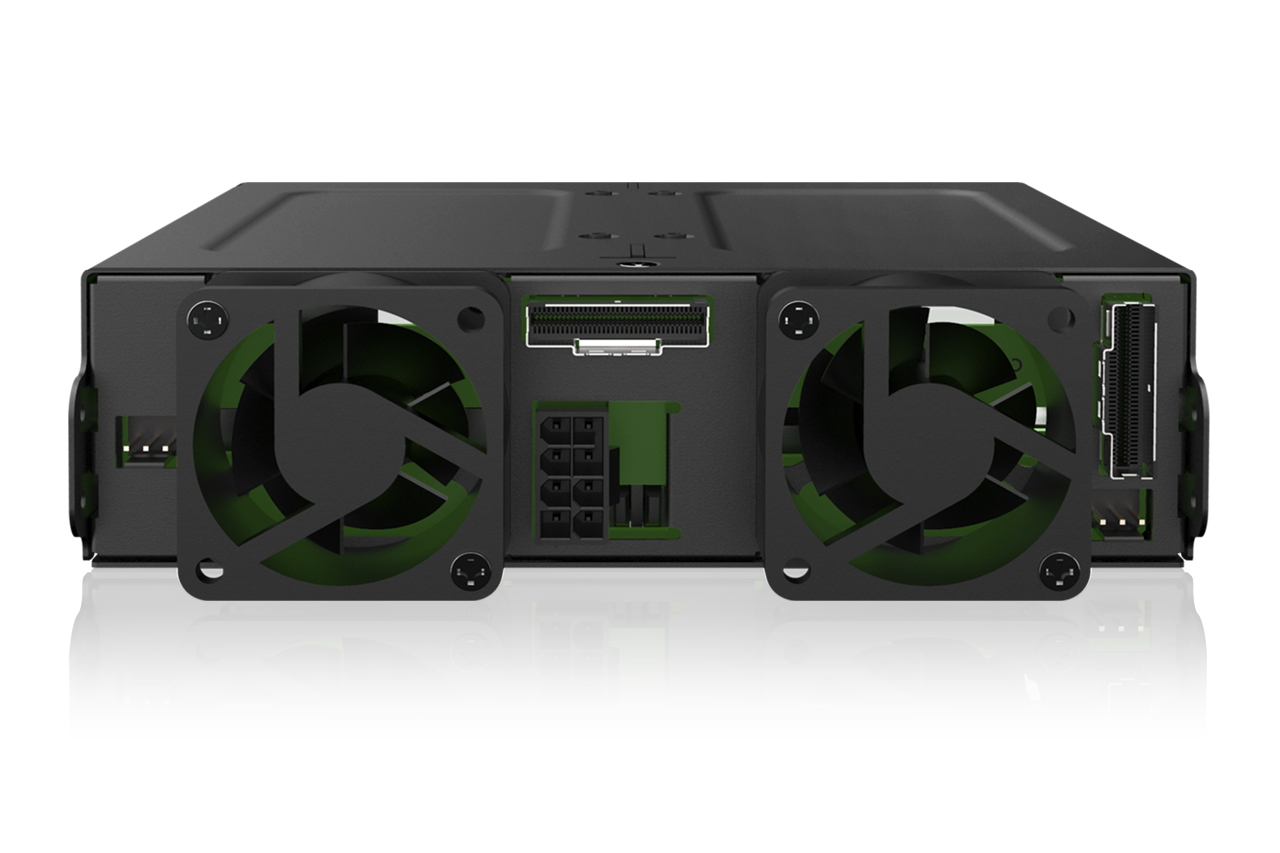

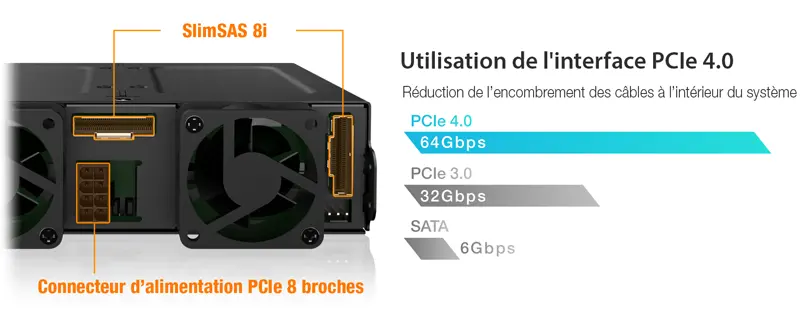

    Le MB324V4P-B utilise 2 connecteurs SlimSAS 8i (SFF-8654), chacun prenant en charge deux SSD NVMe PCIe 4.0 U.2/U.3 à des vitesses allant jusqu’à 64 Gbps par disque. Le SlimSAS est l’interface moderne privilégiée pour les backplanes NVMe haute performance, et il prend en charge les cartes HBA et RAID tri-mode, offrant une bande passante et une fiabilité exceptionnelles.

    Pour l’alimentation, le MB324V4P-B utilise un connecteur PCIe 8 broches, capable de fournir suffisamment de courant aux quatre SSD haute performance via un seul câble, simplifiant le câblage et améliorant la circulation de l’air dans les systèmes compacts.
  • Refroidissement avancé pour charges de travail exigeantes

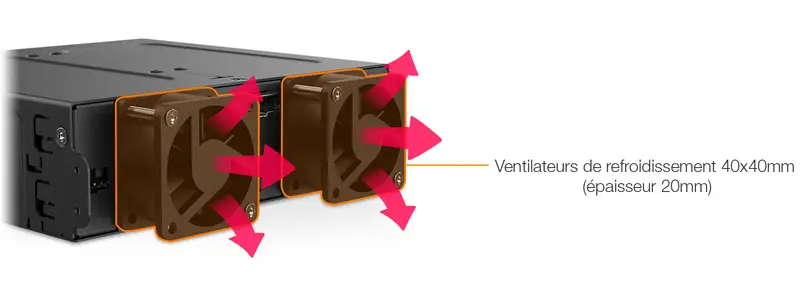

    Pour répondre aux exigences thermiques des SSD NVMe PCIe 4.0 U.2/U.3, le MB324V4P-B dispose d’un système de refroidissement puissant avec deux ventilateurs 40x40x20 mm. Ces ventilateurs génèrent un flux d’air supérieur à celui des unités standards de 10 mm et sont positionnés pour un refroidissement direct sur les SSD et la zone du tiroir.

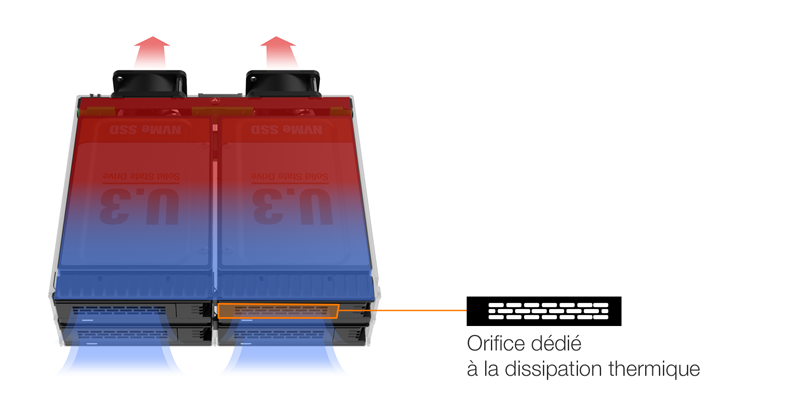

  • Le boîtier et le tiroir comportent également des orifices d’aération et des découpes placés stratégiquement, assurant une évacuation efficace de l’air chaud, même sous des charges soutenues. En cas de maintenance, les ventilateurs sont remplaçables par l’utilisateur, minimisant ainsi les temps d’arrêt du système.
Caractéristiques principales
Prend en charge 4 x SSD NVMe PCIe 4.0 U.2/U.3 (jusqu’à 15 mm de hauteur) dans une seule baie de disque de 5,25”

Idéal pour créer des matrices RAID NVMe à haute vitesse ou étendre la capacité flash dans des systèmes à espace limité

Compatible avec les cartes HBA/RAID tri-mode via 2 connecteurs SlimSAS 8i (SFF-8654)

L’entrée d’alimentation PCIe 8 broches assure une distribution stable de courant élevé avec une gestion des câbles simplifiée

Le système ExpressTray permet une installation sans outil des SSD avec option de fixation par vis

Deux ventilateurs 40x40x20mm assurent un flux d’air actif optimal

Le plateau et le boîtier comprennent des ouvertures pour favoriser le refroidissement passif

Les voyants LED du disque indiquent l’alimentation (vert fixe) et l’activité (vert clignotant)

Conception de plateau échangeable à chaud permettant un remplacement rapide des disques avec un minimum d’effort

Fabriqué en métal robuste et plastique renforcé pour plus de durabilité

Conçu pour les stations de travail, serveurs et plateformes de stockage en périphérie

Bénéficie d’une garantie limitée de 3 ans, leader dans l’industrie, contre tous défauts







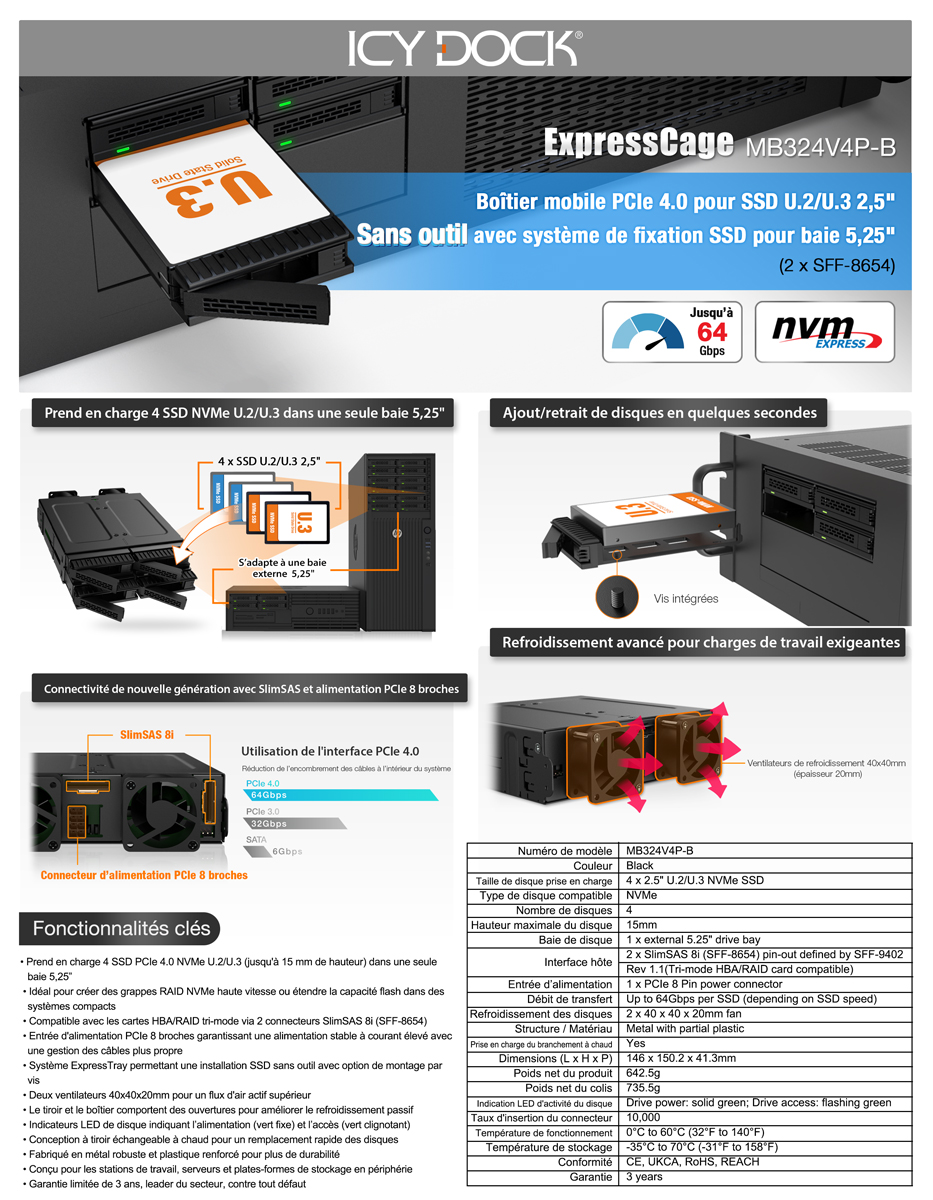

Spécification
Numéro de modèle: MB324V4P-B
Couleur: Noir
Taille de disque prise en charge: 4 x SSD NVMe U.2/U.3 de 2.5"
Type de disque compatible: NVMe
Nombre de disques: 4
Hauteur maximale du disque: 15mm
Baie de disque: 1 x baie externe de 5.25"
Interface hôte: 2 x SlimSAS 8i (SFF-8654), brochage défini par SFF-9402 Rev 1.1
(Compatible avec cartes HBA/RAID tri-mode)
Alimentation: 1 x connecteur d’alimentation PCIe 8 broches
Taux de transfert: Jusqu’à 64 Gbps par SSD (selon la vitesse du SSD)
Capacité SSD prise en charge: Aucune limitation
Refroidissement du disque: 2 x ventilateurs de 40 x 40 x 20mm
Structure / Matériau: Métal avec parties en plastique
Remplacement à chaud: Oui
Dimensions du produit (P x L x H): 146 x 150.2 x 41.3mm
Poids net du produit: 642.5g
Poids brut de l’emballage: 735.5g
Indication LED d’activité du disque: Alimentation du disque : vert fixe ; Accès au disque : vert clignotant

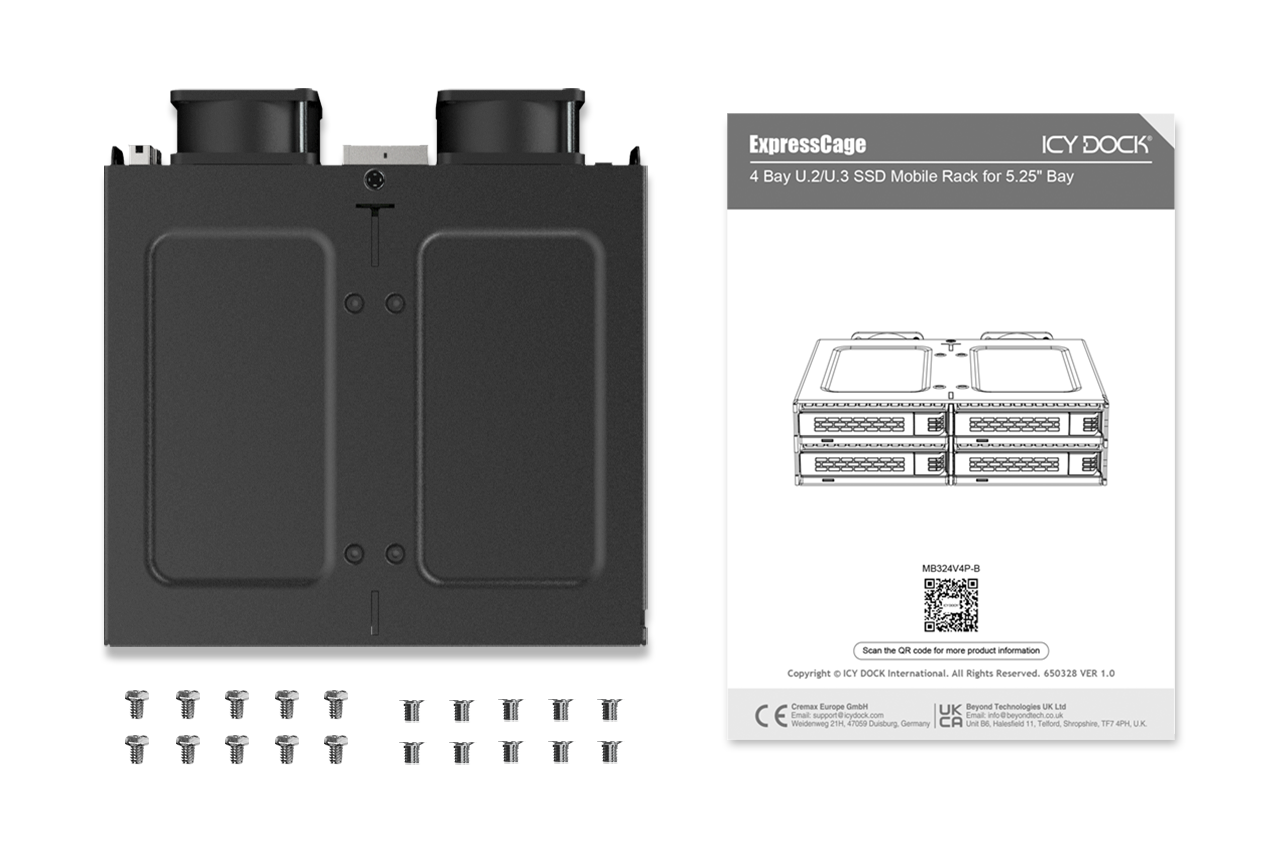

Contenu de l’emballage: Appareil, manuel d’utilisation, vis
Taux d'insertion du connecteur: 10 000
Humidité: 5 %~65 % HR
Température de fonctionnement: 0°C à 60°C (32°F à 140°F)
Température de stockage: -35°C à 70°C (-31°F à 158°F)
Conformité: CE, UKCA, RoHS, REACH
Garantie: 3 ans

Plateau de disque compatible:

  • MB732TP-B

Produits associés:

Séries de produits associés:

  • Tool-less+Tray Enclosures

FAQ

Q : Pouvez-vous recommander une carte d'extension compatible avec le MB324V4P-B ?

R : Pour garantir la compatibilité avec le MB324V4P-B, veuillez vous assurer que le BIOS/UEFI de votre carte d'extension ou carte mère prend en charge la bifurcation PCIe lors de l'utilisation d'un emplacement PCIe 16x ou 8x. De plus, configurez le répartiteur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x.

Cliquez sur l'icône ci-dessous pour consulter la compatibilité de vos cartes mères ou cartes d'extension prenant en charge le mode de bifurcation PCIe. Pour une compatibilité optimale, nous recommandons fortement d'utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte d'extension.





Nous sommes actuellement en train de certifier notre boîtier NVMe avec les principaux fabricants de cartes d’extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.

Pour signaler une carte d'extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité de cartes d’extension ou de cartes mères non répertoriées, veuillez cliquer ici.


Q : J'ai terminé l'installation du disque dur et du périphérique conformément aux instructions du manuel du produit, mais le système ne détecte toujours pas le disque. Comment puis-je résoudre ce problème ?

R : Veuillez d'abord confirmer la compatibilité de votre matériel, et vous assurer que le disque, le boîtier, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l’hôte pour voir si le système peut le détecter. S’il n’est toujours pas détecté, cela permet d’écarter un problème avec le boîtier. Vous pouvez également essayer de connecter le boîtier avec différents disques, câbles ou systèmes pour voir si le problème peut être résolu. Si le système ne le détecte toujours pas, voici quelques problèmes possibles :

Nombre insuffisant de lignes PCIe dans le système : Que vous connectiez le boîtier au port de la carte mère ou à une carte d'extension, il est important de noter que le nombre de lignes PCIe disponibles est limité. Cela comprend la compréhension du nombre de lignes fournies par le processeur et le chipset, ainsi que leur mode d’allocation. Ne pas en tenir compte peut entraîner des vitesses de transfert lentes, des connexions instables, voire l’impossibilité de détecter le disque.
Protocoles d’interface incompatibles : Il est essentiel de vérifier si l'interface Mini-SAS HD, OCuLink ou SlimSAS sur la carte mère ou la carte d'extension est capable de prendre en charge le NVMe.
Standard de brochage d’interface incompatible : Avant de connecter le boîtier au port Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte d'extension, veuillez vérifier que le port utilise le même standard de brochage que celui de notre boîtier. Pour consulter le standard de brochage de notre boîtier, vous pouvez vous référer au tableau des spécifications sur la page produit, où il est précisé si le brochage est de type Legacy ou SFF-9402 1.1.
Longueur excessive du câble de connexion : Pour garantir des performances optimales, il est conseillé d'utiliser un câble de connexion ne dépassant pas 50 cm. L'utilisation de câbles plus longs peut entraîner une perte de signal excessive, entraînant des vitesses de transfert réduites, des connexions instables, voire l’impossibilité de détecter le disque. De plus, nous recommandons d’utiliser le même connecteur d’interface à la fois sur le périphérique et sur l’hôte afin d’éviter tout problème de compatibilité potentiel.

Q : J'utilise des cartes HBA et RAID Tri-Mode Intel/Broadcom avec le MB324V4P-B, mais les disques n'apparaissent pas dans mon système ?

R : Le problème est causé par le fait que les fabricants de cartes RAID utilisent un brochage différent pour les cartes Tri-Mode par rapport à celui couramment utilisé pour les connexions U.2. Lors de l'utilisation de ces cartes avec des disques NVMe U.2 et des câbles, un câble adaptateur U.2 est nécessaire pour assurer la compatibilité, car il permet de rétablir le brochage selon les spécifications standard U.2. Pour plus d’informations, veuillez cliquer ici.


Q : Mon disque NVMe n’a pas été détecté après l’avoir réinséré dans le périphérique alors que le système était sous tension ?

R : Pour les systèmes prenant en charge la fonction de branchement à chaud, lorsqu’un système est sous tension, chaque cycle d’insertion et de retrait du disque nécessite un rafraîchissement manuel par le système d’exploitation afin que le disque soit reconnu.



Si le disque n’est toujours pas détecté après avoir effectué le rafraîchissement manuel, il se peut que votre système ne prenne pas en charge la fonction de branchement à chaud. Nous vous conseillons de vérifier auprès du fabricant de la carte mère ou de la carte d'extension si cette fonction est prise en charge pour le NVMe.



Windows 11 / Windows 10 / Windows 8 – Dans la barre de recherche de la barre des tâches, tapez « Gestionnaire de périphériques », puis sélectionnez-le dans le menu, faites un clic droit sur le lecteur de disque, puis sélectionnez « Rechercher les modifications sur le matériel ».



Windows 7 – Faites un clic droit sur l’icône de l’ordinateur sur le bureau et sélectionnez « Propriétés », cliquez sur « Gestionnaire de périphériques », faites un clic droit sur le lecteur de disque, puis sélectionnez « Rechercher les modifications sur le matériel ».


Image result for disk drive scan for hardware changes




Q : Les vis de fixation pour l'appareil semblent trop courtes pour fixer correctement l'appareil à mon système, que dois-je faire ?

R : Pour les boîtiers d’ordinateur avec une tôle métallique épaisse, les vis de montage fournies (M3*2.5L) peuvent ne pas suffire à fixer correctement l’appareil. Veuillez utiliser des vis plus longues (M3*4L) pour fixer l’appareil ou nous contacter à contact@icydock.fr pour des vis de rechange.


Q : Puis-je remplacer le ventilateur de refroidissement fixé à l'appareil ? Cela annulera-t-il la garantie ?

R : Le ventilateur de refroidissement que nous utilisons a été rigoureusement testé avec le boîtier pour garantir un fonctionnement optimal et une compatibilité avec le contrôle de la vitesse du ventilateur (pour certains modèles). Ainsi, nous recommandons de conserver le ventilateur d'origine pour obtenir les meilleures performances. Cela dit, nous comprenons que cela ne convienne pas à toutes les applications, c’est pourquoi nous avons choisi d’honorer la garantie même lorsqu’un ventilateur tiers est utilisé. À noter : si le ventilateur tiers provoque des dommages électriques à l’appareil, la garantie pourrait être annulée.


Q :  Quelles spécifications dois-je vérifier avant d’acheter un ventilateur de refroidissement tiers ?

R :Les informations suivantes correspondent aux exigences de spécifications du ventilateur et aux modèles compatibles pour le MB324V4P-B



Dimensions du ventilateur (LxlxH) 40 x 40 x 10mm 40 x 40 x 20mm
Type de connecteur 3 broches Wafer
Tension nominale (VDC) 12V DC
Courant nominal (A) < 0,12A (127mA)
Spécification des vis Tête plate cruciforme – M3 x 15mm – Acier
(Non incluses)
Tête plate cruciforme – M3 x 25mm – Acier
(Fournies avec le ventilateur d’origine)



Modèles de ventilateurs compatibles
(non testés, utilisation à vos risques et périls)
