ToughArmor MB699VP-B V2

Rack amovible robuste 4 baies SSD NVMe U.2/U.3 PCIe 4.0 de 2,5" pour baie de disque externe 5,25" (4 x OCuLink SFF-8612 4i, pas de prise en charge du mode triple)
Détails du produit
  • Note 1: 17/03/2022 - Le MB699VP-B V2 est conçu pour être compatible avec les cartes hôtes NVME uniquement. Par conséquent, en raison des différences de conception des circuits imprimés, les cartes hôtes Tri-mode NVME/SAS/SATA récemment introduites ne sont pas compatibles avec le MB699VP-B V2. Si vous avez acheté le boîtier et que vous rencontrez des problèmes de connectivité avec les cartes Tri-mode, veuillez nous contacter sur contact@icydock.fr pour une assistance supplémentaire.

    Note 2: Pour utiliser SSD NVMe M.2, U.2 ou U.3 dans un emplacement PCIe 16x ou 8x, la carte mère ou la carte additionnelle doit prendre en charge la bifurcation PCIe. Ce mode divise les voies PCIe en configurations spécifiques telles que x4, x4, x4, x4 pour un emplacement de 16x ou x4, x4 pour un emplacement de 8x, assurant que le SSD peut être lu par le système. Pour connaître le matériel compatible, veuillez consulter la section FAQ. Si votre matériel n’est pas dans la liste, veuillez nous contacter pour obtenir de l’aide.

  • Introduction du produit
    Le ToughArmor MB699VP-B V2 est un boîtier SSD NVMe U.2 amovible quadruple baie durci prenant en charge PCIe 4.0 et offrant des taux de transfert de données allant jusqu'à 64 Gb/s via l'interface OCuLink (SFF-8612). Il est fabriqué en métal robuste et équipé de plateaux de disques U.2 amovibles qui simplifient le processus fastidieux d'installation et de retrait des disques pour faciliter leur maintenance. Les SSD U.2 PCIe 4.0 NVMe étant sujets à des températures élevées en cas de charge importante, les deux ventilateurs de refroidissement 40x20 mm intégrés maintiennent les disques à des températures optimales et vous permettent de régler la vitesse du ventilateur grâce à la commande à 3 vitesses située à l'arrière du boîtier.

    Pour accéder à 4 disques d'état solide NVMe U.2/U.3 dans un emplacement PCIe 16x ou 8x, votre carte mère ou carte additionnelle doit prendre en charge le mode de bifurcation PCIe. Ce mode permet d'allouer des voies PCIe dans une configuration spécifique, telle que x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x. Pour une liste des cartes mères et des cartes d'extension compatibles, veuillez consulter la section FAQ pour des informations plus détaillées.
  • Performances PCIe 4.0 supérieures
    Pour exploiter tout le potentiel du SSD NVMe U.2 PCIe 4.0, chaque baie de disque utilise un connecteur OCuLink (SFF-8612) dédié pour atteindre un taux de bande passante de 64 Gb/s, soit deux fois plus rapide que PCIe 3.0 et dix fois plus rapide que les normes SATA. Les IOPS (opérations d'entrée/sortie par seconde) extrêmement rapides en font une solution idéale pour les applications à forte intensité de données telles que la conduite autonome, l'automatisation mobile, les prévisions en temps réel, le montage de films et l'informatique militaire.
  • Conception d'un plateau de disque amovible
    En général, les SSD NVMe U.2 sont installés à l'intérieur du boîtier de l'ordinateur, ce qui peut être difficile à atteindre lorsqu'il faut les entretenir. Avec le ToughArmor MB699VP-B V2, vos disques sont placés dans la baie de lecteur optique frontale de 5,25", où les SSD U.2 sont facilement accessibles, ce qui rend la maintenance des disques plus efficace et plus simple. Les plateaux de disques amovibles prennent en charge tous les disques SSD U.2 standard d'une hauteur de 5 à 15 mm.
  • Optimisation des performances de refroidissement
    Intégrant deux ventilateurs de 40x20 mm, la chaleur générée par les SSD U.2 est dispersée par les trous de ventilation judicieusement placés dans tout le boîtier. Les deux ventilateurs de refroidissement sont dotés de trois réglages de vitesse : Haute, basse et arrêt. L'utilisateur peut choisir l'option de vitesse de ventilateur appropriée pour maintenir les disques à des températures de fonctionnement optimales.
  • Technologie d'ancrage EMI
    L'ancrage de vos disques est essentielle car l'échange de disques sans mise à la terre appropriée peut entraîner des dommages matériels dus aux chocs statiques. Grâce à notre technologie innovante de mise à la terre EMI, une fois que le disque est vissé sur le plateau, il est constamment mis à la terre dans le plateau, le boîtier et le système informatique afin de garantir la protection de vos disques contre les surtensions électriques statiques lors du remplacement.
  • Protection ToughArmor
    Pour que le boîtier soit fiable pendant de nombreuses années, le ToughArmor MB699VP-B V2 est capable de résister aux environnements les plus difficiles. Il est équipé d'une protection robuste en métal plein sur l'ensemble du dispositif et du plateau, ce qui le rend parfait pour les dispositifs industriels qui peuvent nécessiter un indice d'inflammabilité. Sa qualité de fabrication exceptionnelle convient à divers systèmes d'entreprise tels que les industries militaires et policières, les ordinateurs embarqués et les conditions de fabrication telles que les systèmes de contrôle embarqués et d'automatisation des usines.
  • De nombreuses fonctionnalités
    Un voyant d'état LED intégré au plateau vous permet de savoir que votre disque est sous tension et en cours d'utilisation. Le voyant s'éteint lorsqu'aucun disque n'est installé pour économiser de l'énergie.
  • N'oubliez jamais quels disques doivent être placés dans quelles baies. Grâce aux étiquettes d’identification individuelles des disques incluses, vous saurez toujours quel plateau de disque appartient à votre matrice RAID ou quels disques contiennent des fichiers spécifiques. Débranchez-les librement et réorganisez-les pour mieux répondre à vos configurations ou retirez-les pour un look simplifié.
  • Compatibilité exceptionnelle des produits
    Le MB699VP-B V2 est compatible avec les cartes mères, les cartes RAID/HBA et les adaptateurs M.2 de grandes marques telles que Adaptec, Areca, Broadcom, HighPoint, Supermicro, etc. Cette compatibilité vous donne la liberté de choisir parmi une large gamme d'options matérielles, dépassant ainsi les contraintes des configurations de systèmes à marque unique. Pour plus d'informations sur la compatibilité des produits, cliquez ici.

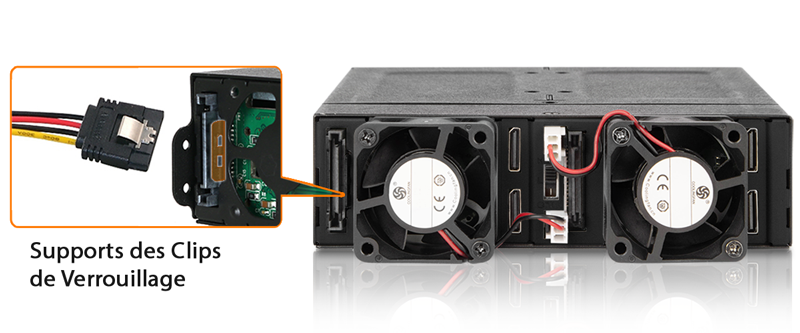

  • Le ThoughArmor MB699VP-B V2 est compatible avec les câbles d’alimentation SATA à 15 broches et les câbles OCuLink dotés de mécanismes de verrouillage. Cette conception permet d’éviter les déconnexions de câbles dues aux vibrations du système ou au transport, ce qui protège contre les interruptions de données. Une fois que ces câbles branchés, ils se verrouillent en toute sécurité.
  • Renforcer la sécurité avec notre plateau verrouillable
    Si votre application exige une sécurité physique accrue pour protéger les données précieuses contre le vol, vous pouvez mettre à niveau votre MB699VP-B V2 avec le plateau de lecteur verrouillable compatible MB996TK-B pour un renforcement instantané de la sécurité du MB699VP-B V2. Pour les commandes en gros de MB699VP-B V2 pré-équipés de plateaux de lecteur verrouillables, contactez notre équipe commerciale à l'adresse sales@icydock.fr (la quantité minimale de commande s'applique).
  • (En option) Adaptateur SSD M.2 NVMe vers SSD U.2 NVMe
    Convertir votre SSD M.2 NVMe en SSD U.2 NVMe avec l'adaptateur EZConvert MB705M2P-B offre une installation de SSD sans outil et est livré avec un grand dissipateur thermique spécialement conçu pour les SSD M.2 NVMe haute vitesse. Le MB705M2P-B utilise un connecteur de pont pour relier le SSD M.2 NVMe, garantissant que les contacts en or du SSD M.2 NVMe sont protégés contre les dommages lors de l'insertion et du retrait. Cela en fait une solution idéale pour les utilisateurs qui échangent fréquemment des SSD M.2 NVMe.
Quel est le ThoughArmor MB699 qui vous convient le mieux ?
Modèle MB699VP-B MB699VP-B V2 MB699VP-B V3
Système de refroidissement Double Ventilateurs
(40 x 40 x 10mm)
Double Ventilateurs (40 x 40 x 20mm)
Vitesse de ventilation 4,800 RPM 8,000 RPM
Connecteurs 4 x MiniSAS HD 4i
(SFF-8643)
4 x OCuLink 4i (SFF-8612)
Brochage défini Legacy SFF-9402 Rev 1.1 SFF-9402 Rev 1.1
(Adaptateurs Tri-mode HBA/RAID compatibles)
Dimensions du produit
(L x l x H)
140.3 x 146 x 41.3mm 150.3 x 146 x 41.3mm
Poids net 854.2g 911.2g
Poids brut 935.2g 945.7g
Compatible avec Adaptateurs HBA/RAID NVMe
avec Brochage Legacy
Adaptateurs HBA/RAID NVMe
avec Brochage SFF-9402
Adaptateurs Tri-mode HBA/RAID
avec Brochage SFF-9402
Racks de disques ICY DOCK personnalisables : Conformes aux normes de certification TAA et UL et plus encore !
Chez ICY DOCK, nous comprenons du respect des différentes normes industrielles de sécurité. Alors que nos produits standard sont déjà conçus avec la plus haute qualité à l’esprit, nous offrons également à nos clients la possibilité de personnaliser les coffrets de disques et les racks mobiles ICY DOCK afin de répondre à leurs exigences de certification spécifiques. Cela comprend des normes telles que TAA et UL, ainsi que des tests de température étendus.

Notre équipe dévouée est tout à fait prête à ajuster les matériaux et les conceptions des produits pour garantir une conformité totale. En outre, nous offrons des conseils complets à nos clients tout au long du processus de certification. Notre objectif est non seulement de répondre à des spécifications précises, mais aussi de veiller à ce que nos produits passent avec succès des tests rigoureux. Vous trouverez ci-dessous un tableau détaillé énumérant toutes les certifications optionnelles qui peuvent être testées avec nos solutions personnalisées.
Certifications optionnelles disponibles pour ToughArmor MB699VP-B V2
TAA Respect de la loi sur les accords commerciaux
UL Certification des normes de sécurité
UL94 Inflammabilité des matières plastiques
FCC Conformité avec la Commission fédérale des communications
Température large MIL-STD-810H - Méthodes 501.7 et 502.7
La personnalisation des produits ICY DOCK pour des certifications spécifiques implique des frais pour la création des certificats, y compris les tests nécessaires. Veuillez noter que certains certificats peuvent nécessiter des frais récurrents pour rester valide. Pour plus de détails, veuillez nous contacter à l’adresse suivante : contact@icydock.fr

Caractéristiques principales
Supporte 4x PCIe NVMe U.2 SSD, jusqu'à 15mm de hauteur de disque

S'installe dans n'importe quelle baie de disque optique externe standard de 5,25"

Utilise 4x OCuLink (SFF-8612) pour se connecter, brochage défini par SFF-9402 Rev 1.1

Prend en charge la spécification PCIe 4.0 avec des taux de transfert allant jusqu'à 64 Gb/s par baie de disque

Boîtier robuste entièrement métallique répondant aux exigences d'inflammabilité

Système de plateau amovible pour un entretien facile

Double ventilateur de refroidissement haute performance de 40x20mm avec trois réglages de vitesse de ventilation (High, Low, Off)

Le verrou de plateau en forme de crochet d'aigle maintient en toute sécurité le plateau du disque à l'intérieur du boîtier

Prend en charge les câbles SATA à 15 broches et OCuLink avec un clip de verrouillage conçu pour une connexion sécurisé

Ancrage EMI : protège les SSD des dommages électriques

Garantie limitée de 5 ans contre tout défaut, à la pointe de l'industrie

Assistance gratuite par des agents d'assistance technique formés par des professionnels

5 ans de garantie limitée contre tous les défauts


Spécification
Numéro de modèle: MB699VP-B V2
Couleur: Noir
Taille du disque: 2.5” (jusqu'à 15 mm de hauteur)
Type de disque compatible: U.2
Nombre de disques: 4
Baie de disque: Baie de 5.25”
Interface hôte: 4 x OCuLink SFF-8612 4i, brochage défini par SFF-9402 Rev 1.1 (carte HBA/RAID trimode incompatible)
Entrée d'alimentation: 2 x 15 broches SATA connecteur d'alimentation
Taux de transfert: Jusqu'à 64Gbps (selon la vitesse du SSD)
Capacité du disque: Aucune limitation
Refroidissement du disque: 2 x 40x40x20mm ventilateur
Structure / Matériel: Métal entièrement
Dimension du produit (L x l x H): 146.0 x 41.3 x 150.3mm
Poids net du produit: 879.9g
Poids brut du paquet: 99.2g
Indication LED d'activité du disque: Alimentation du disque : vert fixe
Accès au disque : vert clignotant
Contenu du pack: Appareil, manuel d'utilisation, fiches d'identification du disque, vis
Taux d'insertion des connecteurs U.2: 10,000
Humidité: 5%~65% RH
Température d'exploitation: 0°C to 60°C (32°F to 140°F)
Température de stockage: -35°C to 70°C (-31°F to 158°F)
Conformité: CE, RoHS, REACH
Garantie: 5 ans


Support de disque compatible (Caddy):

  • MB991TRAY-B
  • MB994TK-B

Câble de lecteur compatible:

  • MB206L-B Cable
  • MB302L-B Cable

Série de produits associés:

  • NVMe Enclosures
  • SAS/SATA Enclosures

Programme ToughArmor:


FAQ

Q: Pouvez-vous nous recommander une carte d'extension compatible avec le MB699VP-B V2?

R: Pour assurer la compatibilité avec le MB699VP-B V2, assurez-vous que le BIOS/UEFI de votre carte d'extension ou de votre carte mère supporte la bifurcation PCIe lors de l'utilisation d'un emplacement PCIe 16x ou 8x. En outre, configurez le séparateur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x.

Veuillez cliquer sur l'icône ci-dessous pour voir la compatibilité de vos cartes mères ou cartes additionnelles qui supportent le mode PCIe Bifurcation. Pour une compatibilité optimale, nous vous recommandons vivement d'utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte additionnelle.





Nous sommes actuellement en train de certifier notre rack NVMe auprès des principaux fabricants de cartes d'extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.

Pour signaler une carte d'extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité d'une carte d'extension ou d'une carte mère qui ne figure pas dans la liste, veuillez cliquer ici.


Q: J'ai terminé l'installation du disque dur et du périphérique conformément aux instructions du manuel du produit, mais le système ne parvient toujours pas à détecter le disque. Comment puis-je résoudre ce problème?

R: Veuillez d'abord vérifier la compatibilité de votre matériel et vous assurer que le disque, le rack, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l'hôte pour voir si le système peut détecter le disque. S'il ne le détecte toujours pas, cela permet d'exclure les problèmes liés au rack du lecteur. Vous pouvez également essayer de connecter le rack avec d'autres disques, câbles ou systèmes pour voir si le problème peut être résolu. Si le système ne détecte toujours pas le lecteur, voici quelques problèmes possibles:

Insuffisance de voies PCIe dans le système: Que vous connectiez le rack disque à la carte mère ou à une carte additionnelle, Il est important de noter que le nombre de voies PCIe disponibles est limité. Il faut donc comprendre le nombre de voies fournies par le processeur et le chipset, ainsi que leur méthode d'allocation. Le non-respect de cette consigne peut entraîner des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque.
Protocoles d'interface incompatibles: Il est essentiel de vérifier si l'interface Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte additionnelle est capable de prendre en charge NVMe.
Norme de brochage d'interface incompatible: Avant de connecter le disque dur au port Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte d'extension, veuillez vérifier que le port utilise le même standard de brochage que le port de notre disque dur. Pour vérifier le standard de brochage de notre rack, vous pouvez vous référer au tableau des spécifications sur notre page produit, où il est précisé si le standard de brochage est Legacy ou SFF-9402 1.1.
Longueur excessive du câble de connexion: Pour garantir des performances optimales, il est conseillé d'utiliser un câble de connexion d'une longueur maximale de 50 cm. L'utilisation de câbles plus longs peut entraîner une perte de signal excessive, ce qui se traduit par des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque. En outre, nous recommandons d'utiliser le même connecteur d'interface pour l'appareil et l'hôte afin d'éviter tout problème de compatibilité.

Q: Mon lecteur NVMe ne s'est pas détecté après l'avoir réinséré dans le périphérique alors qu'il était sous tension ?

R: Pour les systèmes qui prennent en charge la fonction de branchement à chaud, lorsque votre système est sous tension, chaque cycle d'insertion et de retrait du lecteur nécessite un rafraîchissement manuel du système d'exploitation afin que le système reconnaisse le lecteur.



Si vous ne parvenez pas à détecter le lecteur après avoir effectué le rafraîchissement manuel, il se peut que votre système ne prenne pas en charge les fonctions de branchement à chaud. Nous vous suggérons de vérifier auprès du fabricant de la carte mère/carte additionnelle si elle prend en charge la fonction de branchement à chaud NVMe.



Windows 11 / Windows 10 / Windows 8 – Dans la zone de recherche de la barre des tâches, tapez Gestionnaire de périphériques, puis sélectionnez dans le menu, cliquez avec le bouton droit de la souris sur le lecteur de disque, puis sélectionnez rechercher des modifications matérielles.



Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau et sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur l'unité de disque, puis sélectionnez Rechercher les modifications matérielles.


Image result for disk drive scan for hardware changes




Q: Les vis de montage de l'appareil semblent être trop courtes pour fixer l'appareil sur mon système, que dois-je faire ?

R: Pour les boîtiers d'ordinateur qui ont une feuille de métal épaisse, les vis de montage fournies (M3*2.5L) peuvent ne pas fixer complètement l'appareil. Veuillez utiliser des vis plus longues (M3*4L) pour fixer l'appareil ou contactez-nous à l'adresse suivante contact@icydock.fr pour obtenir des vis de rechange.


Q: Puis-je remplacer le ventilateur de refroidissement fixé à l'appareil ? Cela annulera-t-il la garantie ?

R:Le ventilateur de refroidissement que nous avons utilisé a été testé de manière approfondie avec le boîtier du lecteur pour s'assurer qu'il fonctionne correctement et qu'il prend en charge la commande de vitesse du ventilateur (pour certains modèles). Par conséquent, nous suggérons à nos clients de conserver le ventilateur d'origine pour obtenir le meilleur résultat. Cependant, nous comprenons que le ventilateur d'origine peut ne pas convenir à toutes les applications, c'est pourquoi nous avons choisi d'honorer la garantie lorsque le ventilateur d'un tiers est utilisé. La garantie peut être annulée si le ventilateur tiers cause des dommages électriques à l'appareil, cependant.


Q: Quelles spécifications dois-je vérifier avant d'acheter un ventilateur de refroidissement tiers ?

R: Les informations suivantes sont les spécifications requises et les modèles de ventilateurs compatibles avec le MB699VP-B V2.



Dimension du ventilateur (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
Type de connecteur 3 Pin Wafer
Tension assignée (VDC) 12V DC
Courant assigné (A) < 0.12A (127mA)
Spécification des vis Phillips Flat Head - M3 x 15mm - Acier
 (non incluse)
Phillips Flat Head - M3 x 25mm –Acier
 (fourni avec le ventilateur de série)



Modèles de ventilateurs compatibles
(sans test, utilisez-le à vos propres risques)




Q: J'ai l'impression que les ressorts métalliques supérieurs et inférieurs du plateau d'entraînement sont coincés lors de l'insertion du plateau d'entraînement. Que dois-je faire ?

R: Retirez le plateau d'entraînement du boîtier et réinsérez-le sans exercer de pression excessive sur la feuille de métal à mailles située devant le plateau. Une force excessive sur la feuille de métal avant peut plier les ressorts métalliques supérieurs et inférieurs, causant des difficultés lors de l'insertion du plateau d'entraînement. Par conséquent, veuillez ne pas forcer l'insertion du plateau d'entraînement lorsque cela se produit, car cela pourrait endommager le ressort métallique.

Metal Spring



Veuillez NE PAS exercer de pression excessive sur la feuille de maille métallique comme indiqué.
