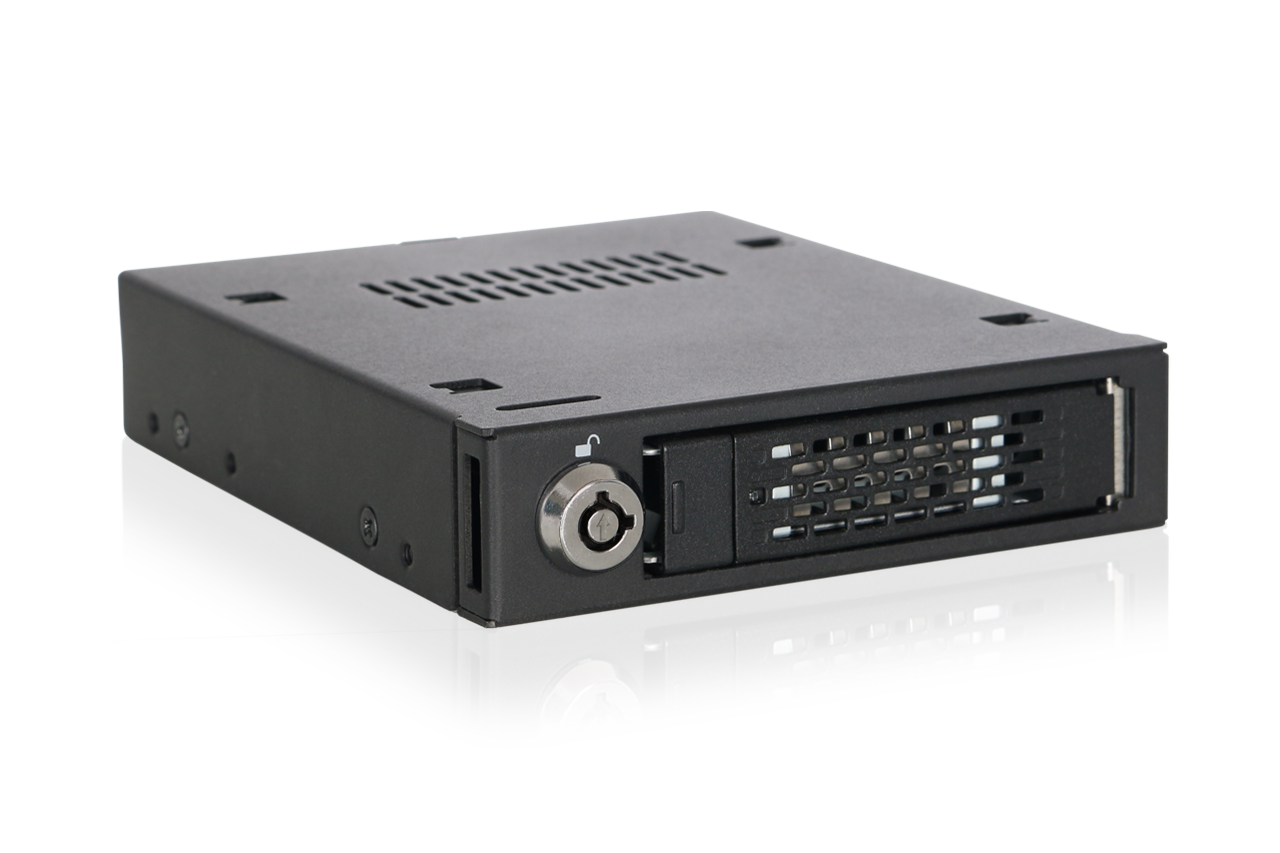

ToughArmor MB601VK-B

Rack amovible pour SSD NVMe U.2/U.3 PCIe 4.0 de 2.5" pour baie de disque externe 3,5" (1 x U.2 SFF-8639, 138,7 mm de profondeur) ta601vk
Détails du produit
  • Note: Pour utiliser SSD NVMe M.2, U.2 ou U.3 dans un emplacement PCIe 16x ou 8x, la carte mère ou la carte additionnelle doit prendre en charge la bifurcation PCIe. Ce mode divise les voies PCIe en configurations spécifiques telles que x4, x4, x4, x4 pour un emplacement de 16x ou x4, x4 pour un emplacement de 8x, assurant que le SSD peut être lu par le système. Pour connaître le matériel compatible, veuillez consulter la section FAQ. Si votre matériel n’est pas dans la liste, veuillez nous contacter pour obtenir de l’aide.
  • La Nouvelle Génération Rack Amovible NVMe
    Le MB601VK-B est la nouvelle géneration ICY DOCK PCI-E .C'est un Rack amovible qui à la capacité de soutenir Intel, Micron, Seagate , et les SSD NVME U2 2.5" à utlra haute vitesse dans une baie de disque externe 3.5".

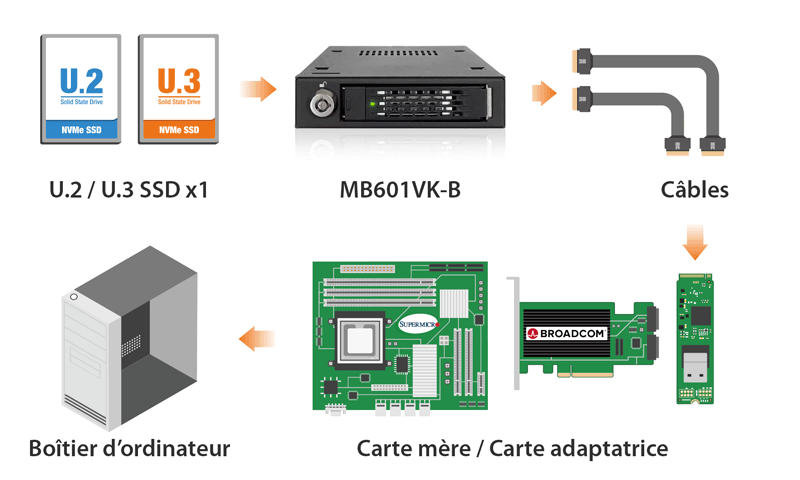

    Pour accéder à un disque dur NVMe U.2/U.3 dans un emplacement PCIe 16x ou 8x, votre carte mère ou carte additionnelle doit prendre en charge le mode PCIe Bifurcation. Ce mode permet d'allouer des voies PCIe dans une configuration spécifique, telle que x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x. Pour une liste des cartes mères et des cartes d'extension compatibles, veuillez consulter la section FAQ pour des informations plus détaillées.
  • Performance Supérieure
    Construit avec la prochaine génération U.2 interface, MB601VK-B offre jusqu'à 64Gb / s de bande passante et prend en charge NVMe SSD et interface SATA 2.5 U.2 HDD ou SDD. Les performances supérieures de MB601VK-B fournissent la quantité maximale de vitesse de transfert pour les tâches les plus intenses de données telles que les transferts de base de données en temps réel et les rafraîchissements, les échanges massifs de données en masse de plusieurs réseaux, VMware et ordinateurs et l'édition à grande échelle de grands actifs multimédias de la réalité virtuelle, de la vidéo, de la musique et d'autres support graphiques avec plusieurs postes de travail.

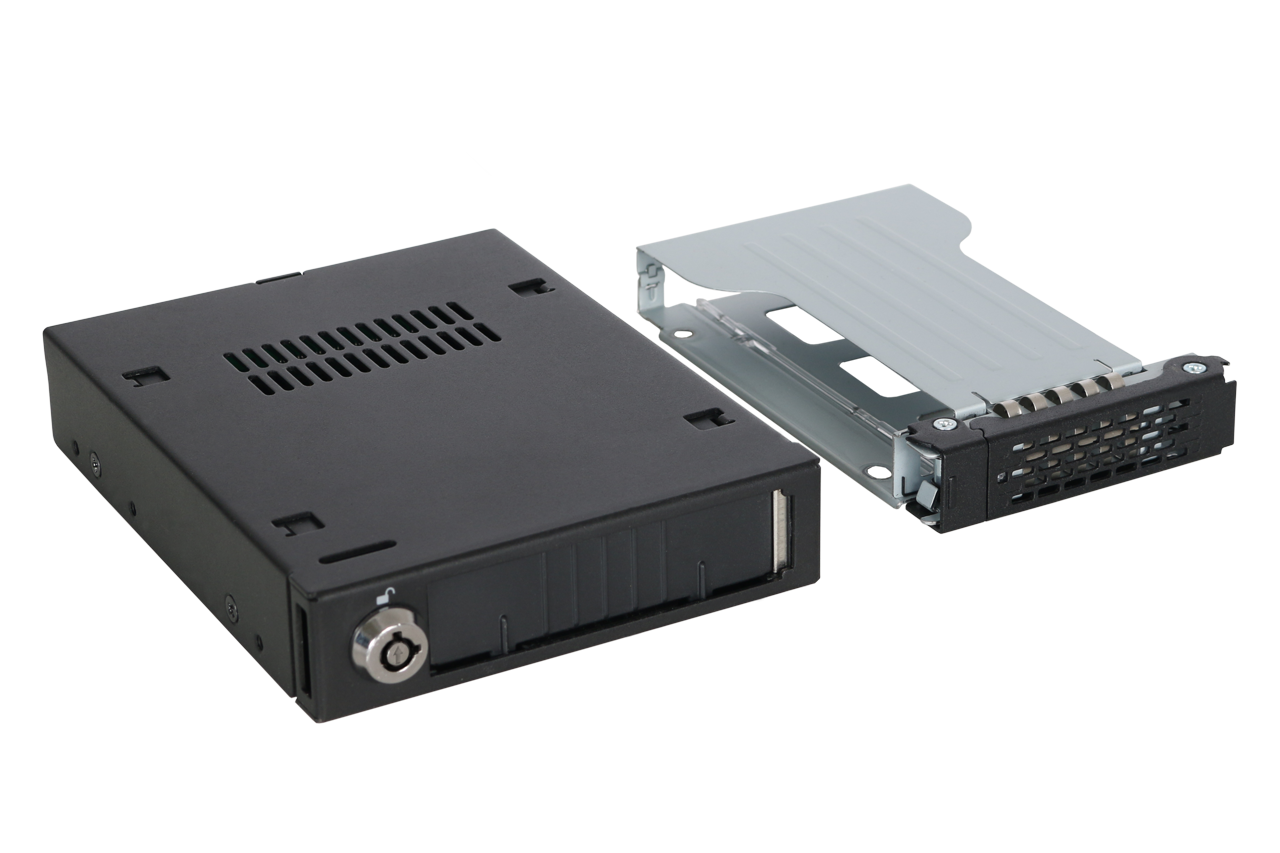

  • Utilité pratique , Accessibilité

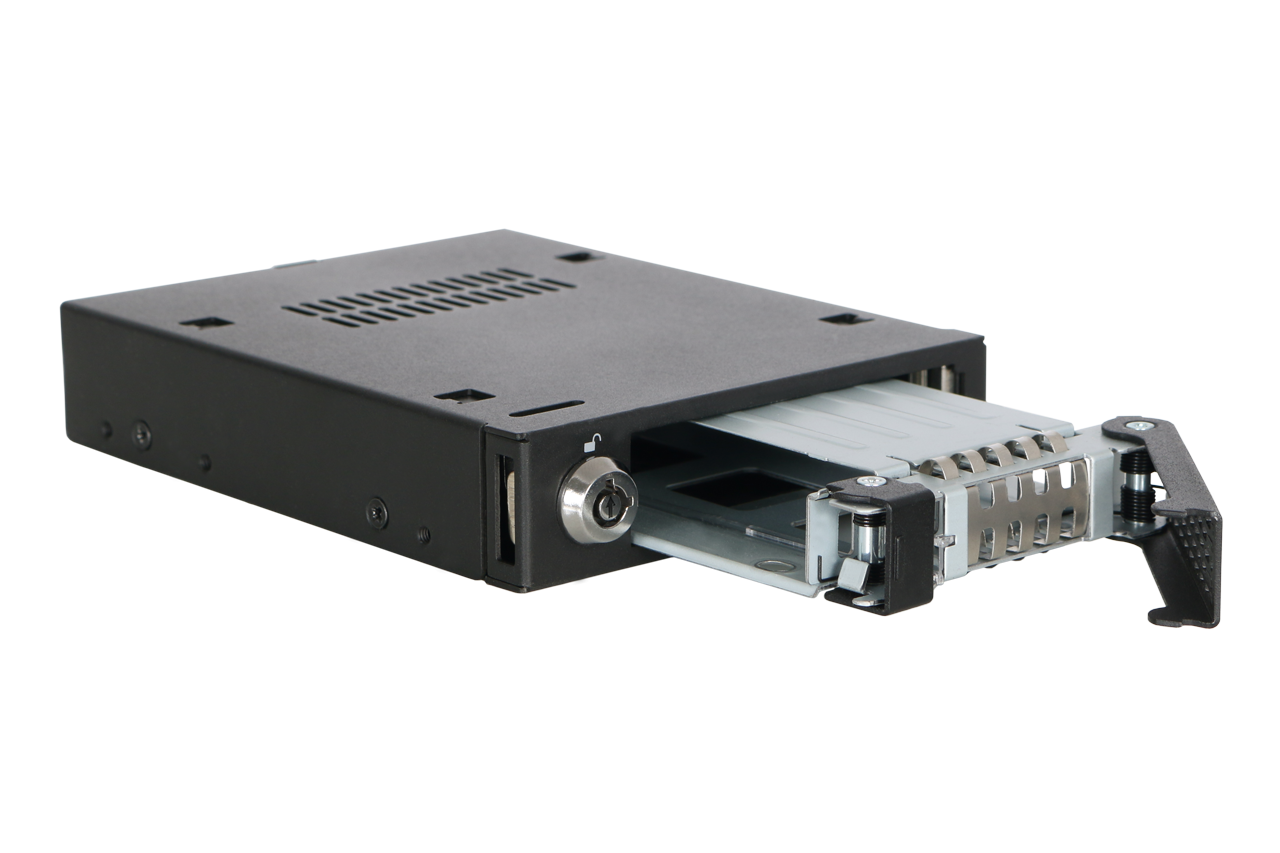

    Les mini plateaux EZ Slide offrent la fonction amovible et rendent l'interchangeabilité et la maintenance du SSD U.2 NVMe facile, ce qui réduit considérablement le temps d'immobilisation global lorsqu'un disque doit être changé. Le plateau est conçu pour accueillir des disques SSD U.2 de 5 à 15 mm de hauteur, créant ainsi une baie de disque amovible pour les disques U.2 NVMe SSD ou tout autre disque SATA SSD standard. Le rabat anti-poussière empêche la poussière de pénétrer dans l'appareil lorsque le plateau de disque n'est pas inséré.

    Note:l'hôte doit prendre en charge la fonction connexion à chaud (hot-plug) pour que le système d'exploitation puisse détecter le disque lorsque le système est sous tension. Si vous rencontrez des problèmes pour détecter votre SSD M.2, veuillez consulter la FAQ.

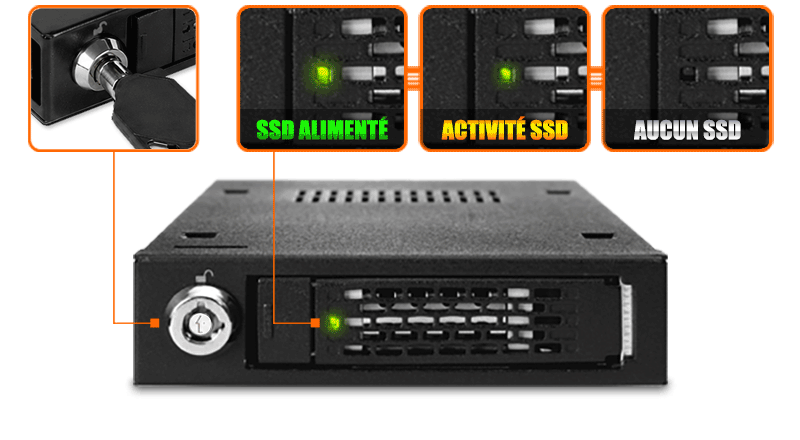

  • L'avant du MB601VK-B comprend une LED d'état lorsque le disque est sous tension, hors tension et accessible. Active Power Technology (APT) permet d'allumer la LED d'état uniquement lorsqu'un disque dur est inséré dans l'enceinte. Pour la sécurité du disque, le système de verrouillage "eagle-hook" sur le tiroir assure que vos disques durs ne seront pas éjectés par erreur. En outre, le verrou de clé de 2 segments fournit une protection supplémentaire contre le vol de disques durs ainsi garantie toutes les données sensibles.

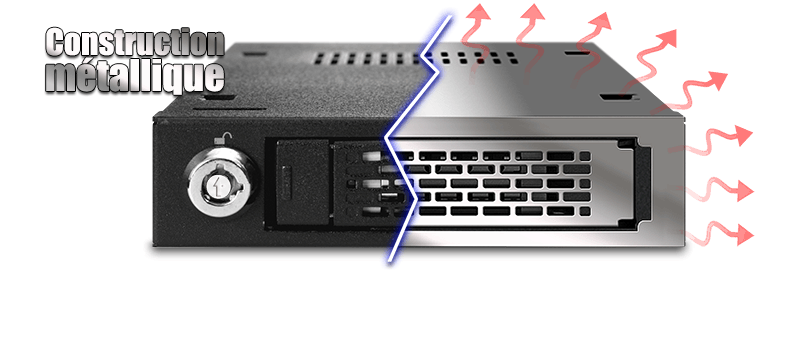

  • Protection entièrement métallique
    S'assurer que le matériel utilisé soit conçu de façon à pouvoir être utilisé pendant de nombreuses années après son déploiement. Le MB601VK-B est capable de supporter les environnements les plus durs, avec sa construction métallique présente sur tout l'appareil. Avec la conception Full Metal, le ToughArmor est parfait pour les dispositifs industriels, militaires et médicaux qui peuvent exiger un taux d'inflammabilité car la matière métallique est considérée comme déjà conforme aux exigences d'inflammabilité.

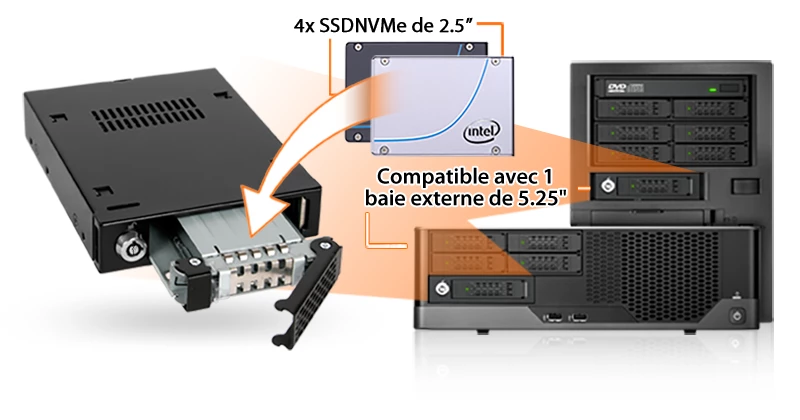

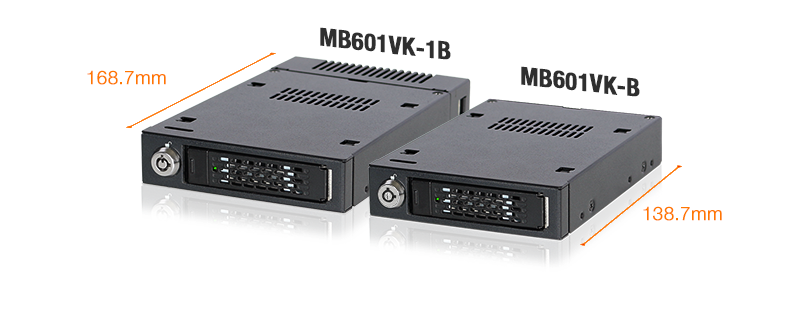

  • Quel MB601VK vous convient le mieux ?
    Si vous utilisez un châssis d'ordinateur de petite ou moyenne taille avec un espace interne limité, le MB601VK-1B est le boîtier de disque parfait pour accueillir un disque NVMe U.2 de 15 mm maximum dans n'importe quel PC mini-tour, petit format ou home cinéma (HTPC). D'autre part, le MB601VK-1B est conçu avec une longueur totale plus importante afin de devenir interchangeable avec le MB601TP-B qui peut accueillir des disques SSD NVMe M.2 de 110 mm.
  • Compatibilité exceptionnelle des produits
    Le MB601VK-B est compatible avec les cartes mères, les cartes RAID/HBA et les adaptateurs M.2 de grandes marques telles que Adaptec, Areca, Broadcom, HighPoint, Supermicro, etc. Cette compatibilité vous donne la liberté de choisir parmi une large gamme d'options matérielles, dépassant ainsi les contraintes des configurations de systèmes à marque unique. Pour plus d'informations sur la compatibilité des produits, cliquez ici.
  • (En option)Adaptateur SSD M.2 NVMe vers SSD U.2 NVMe
    La conversion de votre SSD M.2 NVMe en SSD U.2 NVMe avec l'adaptateur EZConvert MB705M2P-B offre une installation sans outil du SSD et est livré avec un grand dissipateur thermique conçu explicitement pour les SSD M.2 NVMe haute vitesse.

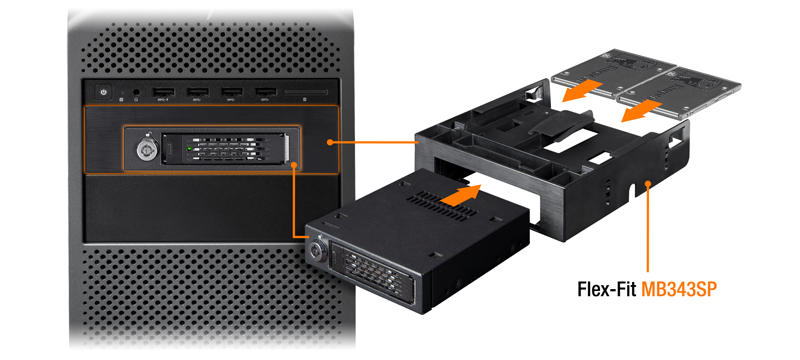

  • (En option) Support de baie de disque 3,5" à 5,25"
    Convertir votre SSD M.2 NVMe en SSD U.2 NVMe avec l'adaptateur EZConvert MB705M2P-B offre une installation de SSD sans outil et est livré avec un grand dissipateur thermique spécialement conçu pour les SSD M.2 NVMe haute vitesse. Le MB705M2P-B utilise un connecteur de pont pour relier le SSD M.2 NVMe, garantissant que les contacts en or du SSD M.2 NVMe sont protégés contre les dommages lors de l'insertion et du retrait. Cela en fait une solution idéale pour les utilisateurs qui échangent fréquemment des SSD M.2 NVMe.
  • Large éventail de compatibilité
    EZ-Slide Micro Tray MB991TRAY-B offre une interchangeabilité sans effort entre les différents modèles ToughArmor.
Boîtiers de disques ICY DOCK personnalisables : Conçus pour répondre aux normes de certification TAA et UL et plus encore !
Chez ICY DOCK, nous comprenons l'importance capitale de respecter diverses normes industrielles et de sécurité. Bien que nos produits standard soient déjà fabriqués avec la plus haute qualité, nous offrons également à nos clients la possibilité de personnaliser les boîtiers de disques ICY DOCK et les racks mobiles pour répondre à leurs exigences spécifiques en matière de certification. Cela inclut des normes telles que TAA et UL ainsi que des tests de température étendue.

Notre équipe dédiée est entièrement prête à ajuster les matériaux et les conceptions des produits pour garantir une conformité totale. De plus, nous offrons une assistance complète à nos clients tout au long du processus de certification. Notre objectif est non seulement de répondre à des spécifications précises, mais aussi de garantir que nos produits réussissent des tests rigoureux. Vous trouverez ci-dessous un tableau détaillé répertoriant toutes les certifications optionnelles pouvant être testées avec nos solutions personnalisables.
Certifications optionnelles disponibles pour le ToughArmor MB601VK-B
TAA Conformité à la Loi sur les accords commerciaux
UL Certification de norme de sécurité
UL94 Inflammabilité des matériaux plastiques
FCC Conformité à la Commission fédérale des communications
Température étendue MIL-STD-810H - Méthode 501.7 & 502.7
*IEC 60529 (IPX5) Protection contre les jets d'eau
*Test de vibration MIL-STD-810H, Méthode 514.8, Procédure I (Résistance aux vibrations)
*Choc fonctionnel MIL-STD-810H, Méthode 516.8- Procédure I (Protection contre les chocs)

*Le boîtier de rack mobile pour disque doit avoir un panneau avant résistant à l'eau personnalisé ajouté pour passer la certification IEC 60529 (IPX5). La résistance à l'eau fait référence à la prévention de l'entrée de l'eau dans le boîtier par le panneau avant lorsque le produit est installé dans le châssis, plutôt qu'à rendre l'ensemble du boîtier résistant à l'eau.

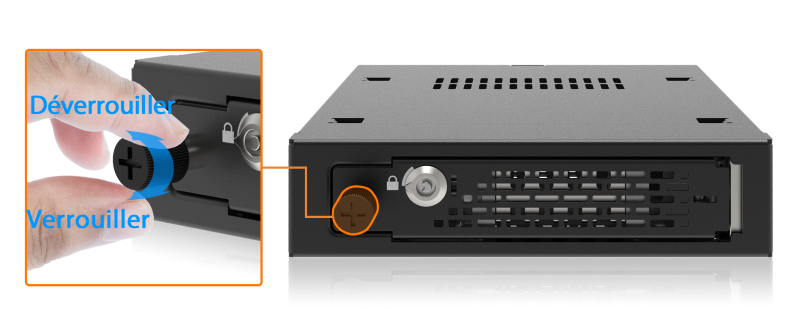

*Le boîtier de rack mobile pour disque nécessite la personnalisation du chariot (plateau) et du boîtier pour inclure un mécanisme de verrouillage à vis moletée, afin de passer le test de vibration et la certification de choc fonctionnel. Veuillez vous référer au schéma de conception de la vis moletée ci-dessus.

Personnaliser les produits ICY DOCK pour des certifications spécifiques implique des frais pour la création des certificats, y compris les tests nécessaires. Veuillez noter que certains certificats peuvent nécessiter des frais récurrents pour rester valides. Pour plus de détails et de demandes,veuillez nous contacter à l'adresse suivante contact@icydock.fr

Caractéristiques principales
Convient à 1 x SSD NVMe 2.5" U.2 ou SATA SSD / HDD
(L'hôte NVMe U.2 est requis pour accepter SSD NVMe ou SSD / HDD SATA)
  Convient avec n'importe quel baie de disque externe 3.5" ou baie pour disque souple

Supporte taux de transfert NVMe 64Gb/s

Supporte SATA 6Gb/s

Accueil SSD 2.5" de 5mm, 7mm, 9mm, 12.5mm & 15mm Hauteur

Active Power Technology (APT) - Ne se met en marche que si un disque est installé dans la baie

Technologie Anti-Vibration (AVT) - Crée un environement sécurisé pour disques durs ou SSD

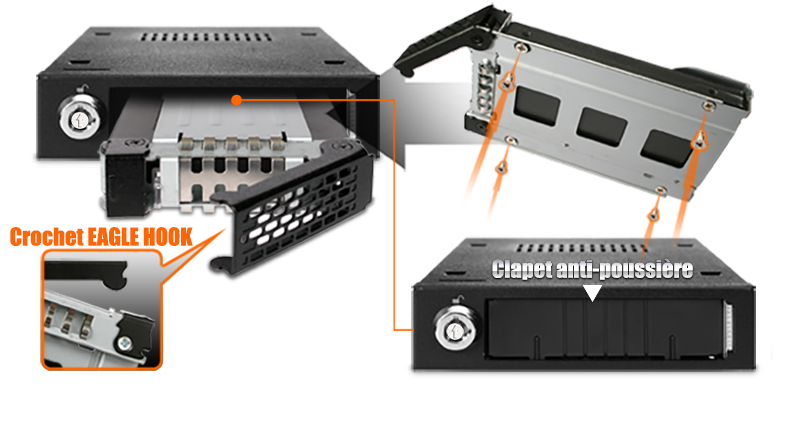

Système de vérouillage Eagle-hook ; Le verrouillage de clé de sécurité à 2 segments maintient les disques sécurisés dans le boîtier

EMI Grounding protège les disques durs des dommages électriques

Construction Heavy Duty entièrement métalique, parfaite pour les applications d'entrepriseAnti-Vibration Technology (AVT) - only powers up if there is drive installed in the drive bay

La technologie d'alimentation active (APT) permet d'économiser de l'énergie en éteignant l'appareil lorsque aucun disque n'est installé.

Assistance gratuite de la part d'agents d'assistance techniques et formés professionnellement.

Le tiroir à disque est compatible avec le ToughArmor MB991SK-B, MB991IK-B, MB994SP-4S, MB994SP-4SB-1, MB994SK- 1B, MB994IPO-3SB et MB991U3-1SB *SAS / SATA SSD/ HDD uniquement.

5 ans de garantie limitée contre tous les défauts


Assistance gratuite de la part d'agents d'assistance technique et formés professionnellement.

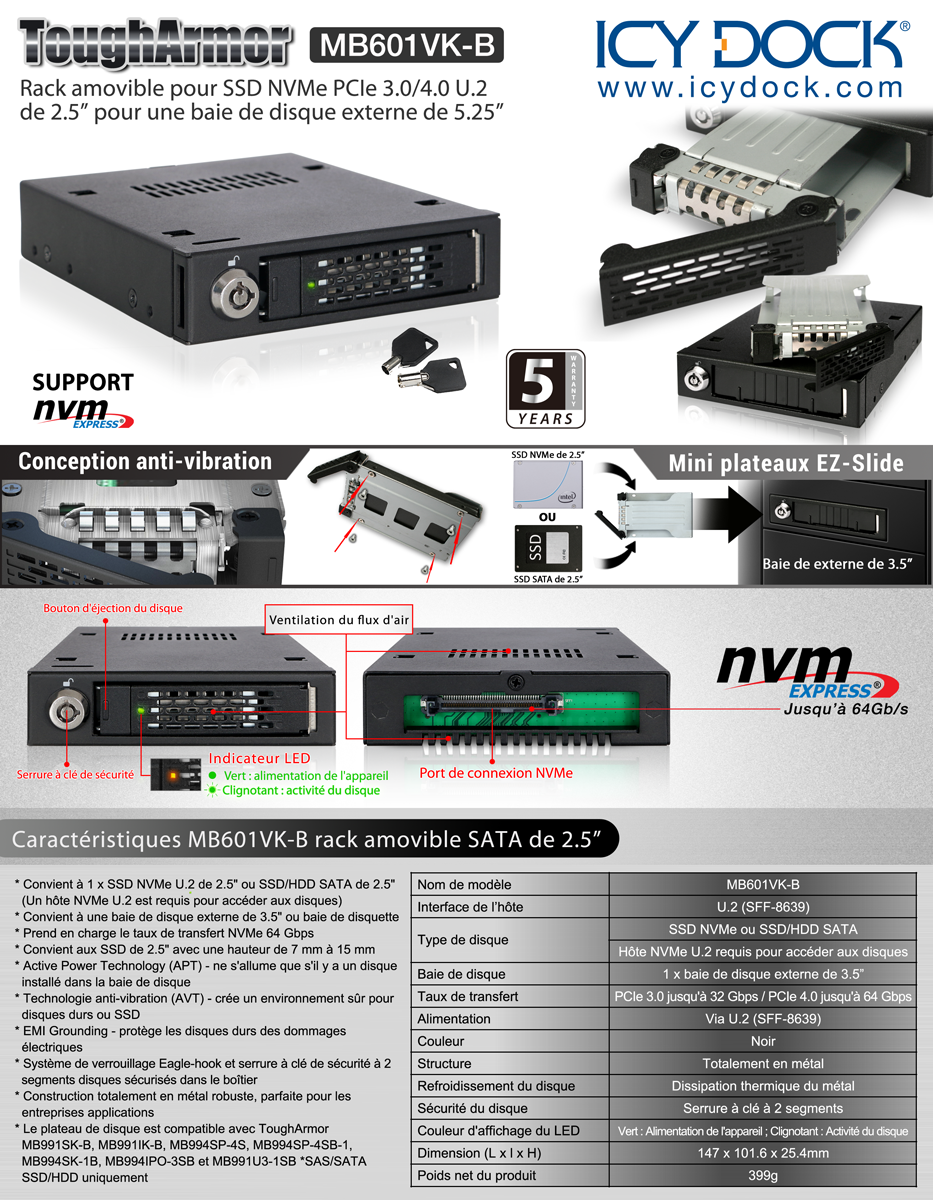

Spécification
Numéro de modèle: MB601VK-B
Couleur: Noir
Taille du disque pris en charge: 1 x 2.5" U.2 SSD ou SATA SSD/HDD
Type de disque compatible: NVMe/SATA
Nombre de disques: 1
Hauteur maximale du disque: 15mm
Baie de disque: 1 baie de disque externe de 3,5 pouces

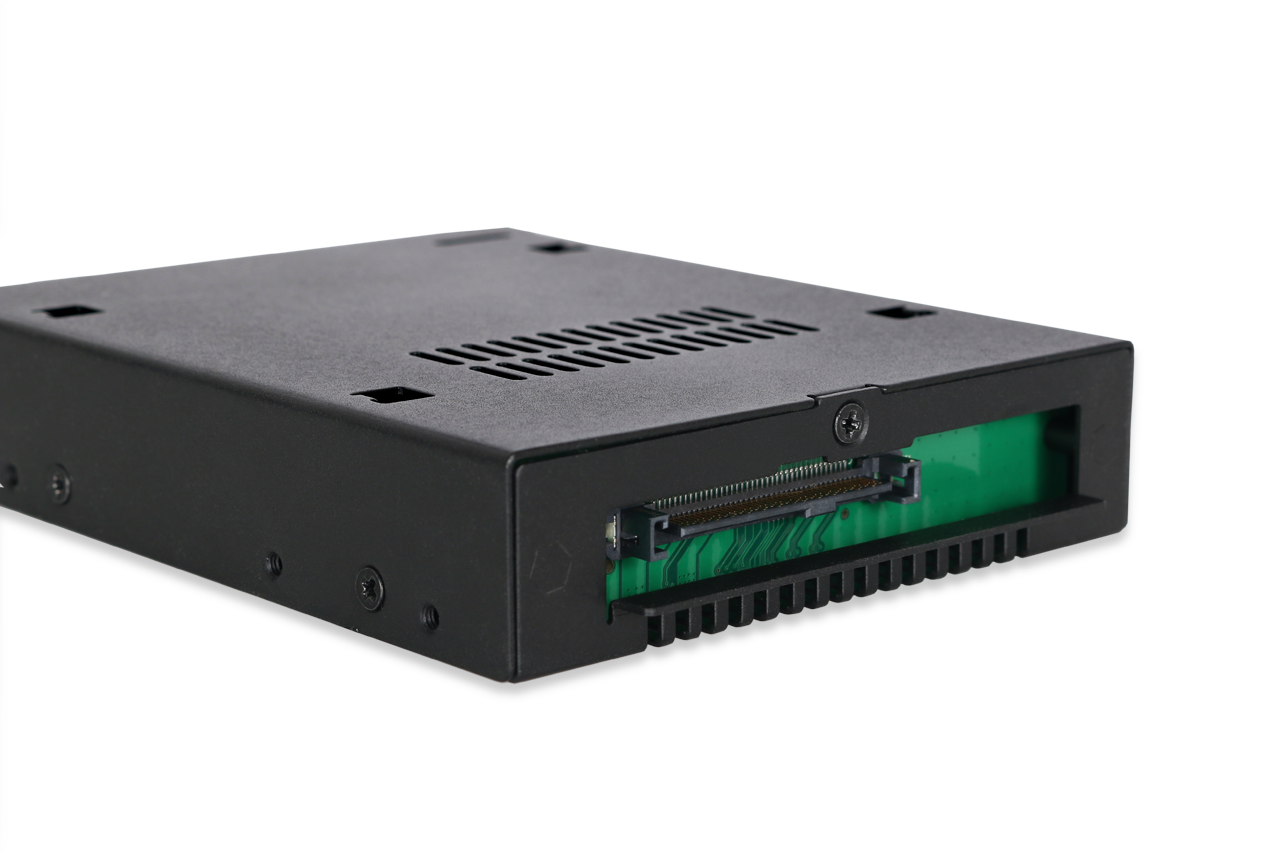

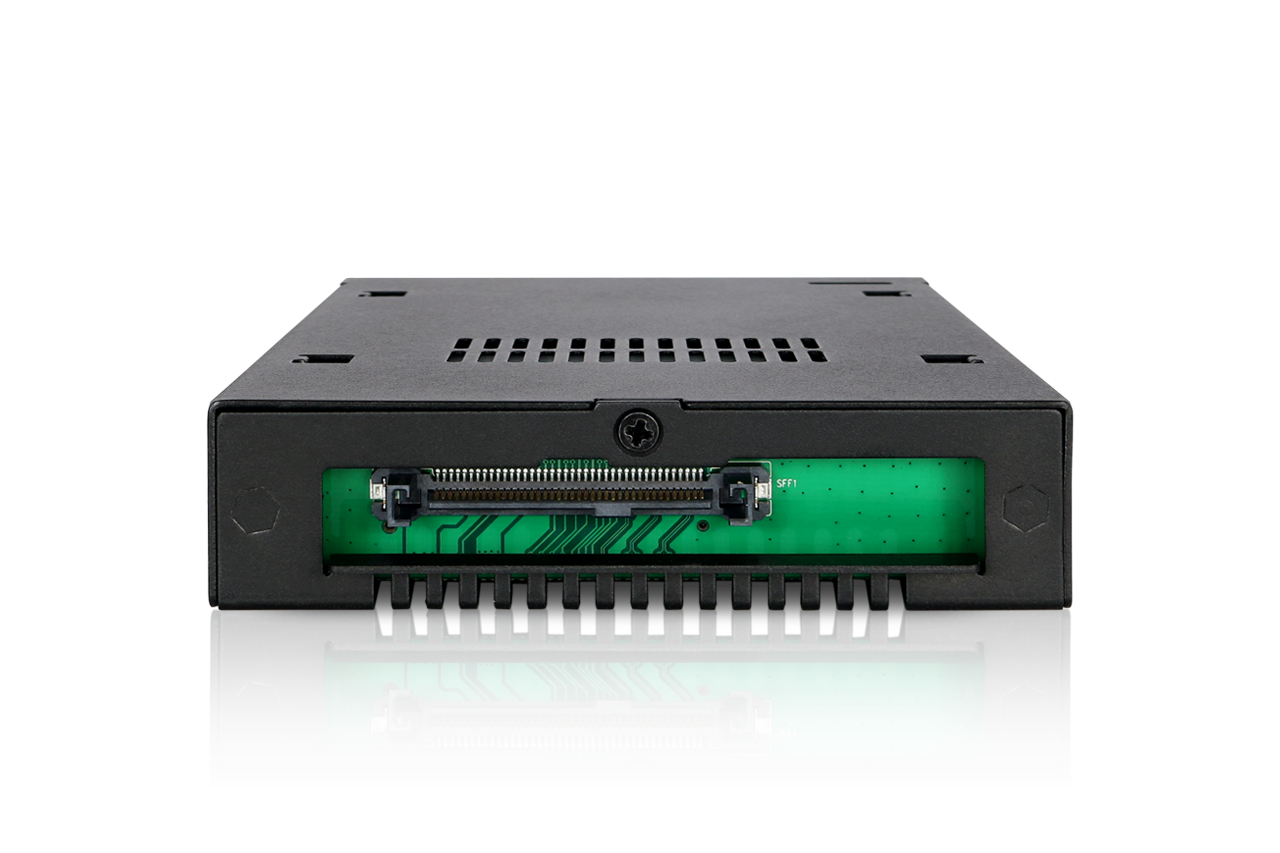

Interface hôte: 1 x U.2 SFF-8639, brochage défini par SFF-9402 Rev 1.1 (compatible avec les cartes HBA/RAID tri-mode
Entrée d'alimentation: Via U.2 (SFF-8639)
Taux de transfert: Jusqu'à 64 Gbps
Capacité du disque dur supporté: Aucune limitation
Refroidissement du disque: Dispersion thermique en métal avec refroidissement passif
Structure / Matériau: Entièrement en métal
Support Hot-Swap: Yes

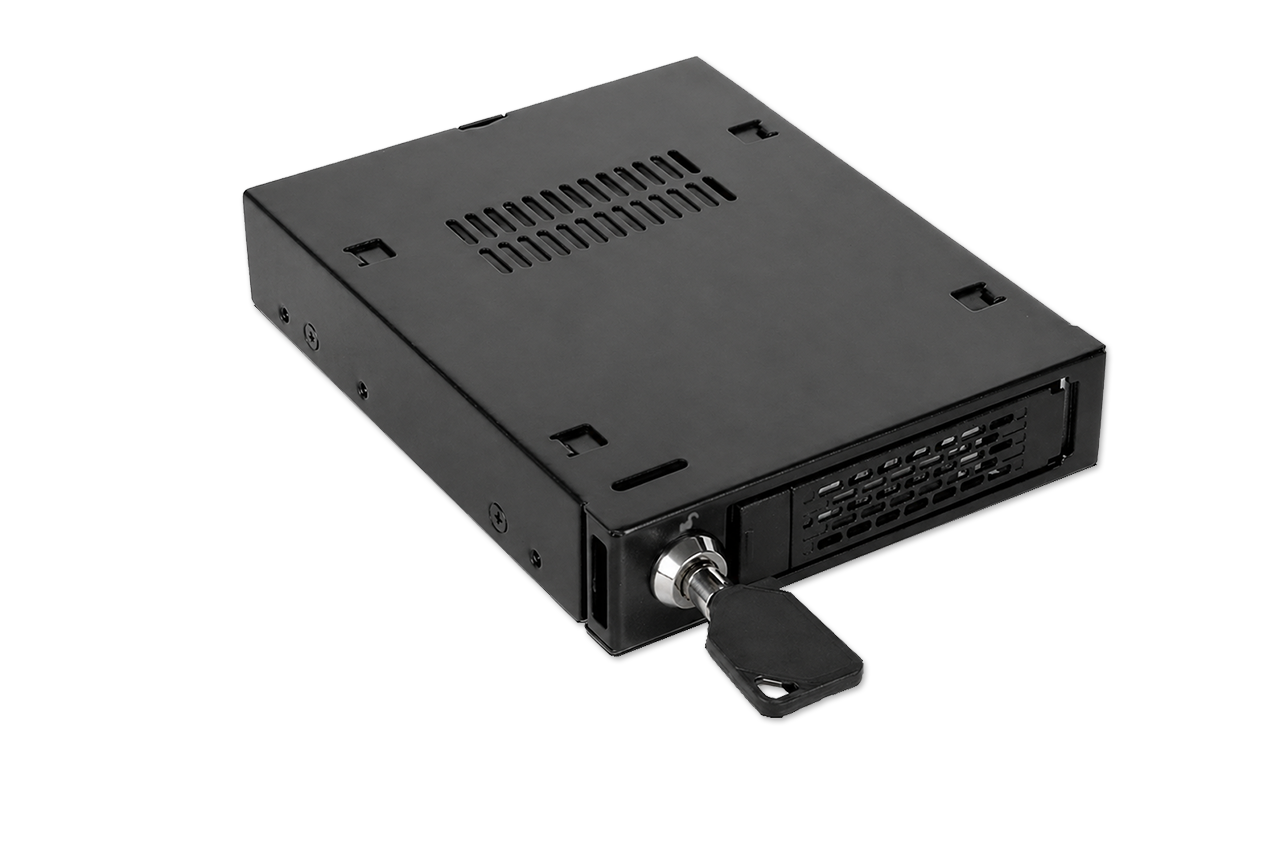

Sécurité du disque: Serrure à clé à 2 segments
Dimension du produit (L x l x H): 138.7 x 101.6 x 25.4mm
Poids net du produit: 396.7g
Poids brut du paquet: 460g

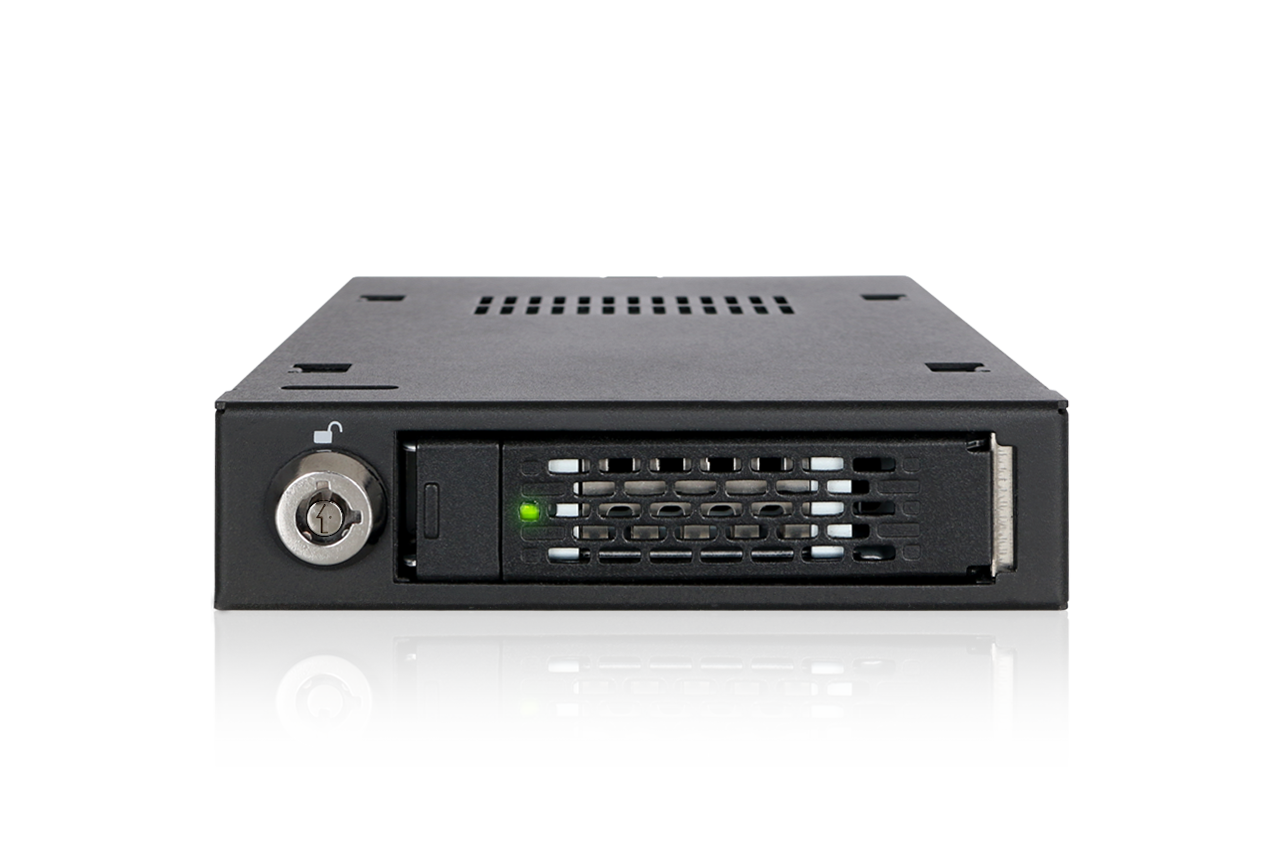

Indication par LED de l'activité du disque: Alimentation du disque : vert fixe ; accès au disque dur : vert clignotant.
Contenu de l'emballage: 1 - Dispositif, 1 - manuel d'utilisation, 10 - vis, 2 - clé
Taux d'insertion du connecteur SATA: 10,000
Humidité: 5%~65% RH
Température de fonctionnement: 0°C to 60°C (32°F to 140°F)
Température de stockage: -35°C to 70°C (-31°F to 158°F)
Conformité: CE, RoHS, REACH
Garantie: 5 ans

FAQ

Q: Pouvez-vous nous recommander une carte d'extension compatible avec le MB601VK-B?

R: Pour assurer la compatibilité avec le MB601VK-B, assurez-vous que le BIOS/UEFI de votre carte d'extension ou de votre carte mère supporte la bifurcation PCIe lors de l'utilisation d'un emplacement PCIe 16x ou 8x. En outre, configurez le séparateur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x.

Veuillez cliquer sur l'icône ci-dessous pour voir la compatibilité de vos cartes mères ou cartes additionnelles qui supportent le mode PCIe Bifurcation. Pour une compatibilité optimale, nous vous recommandons vivement d'utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte additionnelle.





Nous sommes actuellement en train de certifier notre rack NVMe auprès des principaux fabricants de cartes d'extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.

Pour signaler une carte d'extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité d'une carte d'extension ou d'une carte mère qui ne figure pas dans la liste, veuillez cliquer ici.


Q: J'ai terminé l'installation du disque dur et du périphérique conformément aux instructions du manuel du produit, mais le système ne parvient toujours pas à détecter le disque. Comment puis-je résoudre ce problème?

R: Veuillez d'abord vérifier la compatibilité de votre matériel et vous assurer que le disque, le rack, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l'hôte pour voir si le système peut détecter le disque. S'il ne le détecte toujours pas, cela permet d'exclure les problèmes liés au rack du lecteur. Vous pouvez également essayer de connecter le rack avec d'autres disques, câbles ou systèmes pour voir si le problème peut être résolu. Si le système ne détecte toujours pas le lecteur, voici quelques problèmes possibles:

Insuffisance de voies PCIe dans le système: Que vous connectiez le rack disque à la carte mère ou à une carte additionnelle, Il est important de noter que le nombre de voies PCIe disponibles est limité. Il faut donc comprendre le nombre de voies fournies par le processeur et le chipset, ainsi que leur méthode d'allocation. Le non-respect de cette consigne peut entraîner des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque.
Protocoles d'interface incompatibles: Il est essentiel de vérifier si l'interface Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte additionnelle est capable de prendre en charge NVMe.
Norme de brochage d'interface incompatible: Avant de connecter le disque dur au port Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte d'extension, veuillez vérifier que le port utilise le même standard de brochage que le port de notre disque dur. Pour vérifier le standard de brochage de notre rack, vous pouvez vous référer au tableau des spécifications sur notre page produit, où il est précisé si le standard de brochage est Legacy ou SFF-9402 1.1.
Longueur excessive du câble de connexion: Pour garantir des performances optimales, il est conseillé d'utiliser un câble de connexion d'une longueur maximale de 50 cm. L'utilisation de câbles plus longs peut entraîner une perte de signal excessive, ce qui se traduit par des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque. En outre, nous recommandons d'utiliser le même connecteur d'interface pour l'appareil et l'hôte afin d'éviter tout problème de compatibilité.

Q: J'utilise des cartes HBA et RAID Intel/Broadcom tri-mode avec le MB601VK-B, mais les lecteurs n'apparaissent pas dans mon système.

R: Le problème est dû au fait que les fabricants de cartes RAID utilisent un brochage différent pour les cartes trimodes que celui généralement utilisé pour les connexions U.2. Lorsque les cartes trimode sont utilisées avec des lecteurs NVMe M.2, un câble U.2 doit être utilisé pour la carte trimode afin de détecter le lecteur M.2, ce qui rétablit le brochage aux spécifications standard U.2. Pour plus d'informations, veuillez Cliquez ici.


Q: Mon lecteur NVMe n'a pas détecté après l'avoir réinséré dans l'appareil alors qu'il était sous tension ?

R: Pour les systèmes qui prennent en charge la fonction de connexion à chaud, lorsque votre système est sous tension, chaque cycle d'insertion et de retrait du lecteur nécessitera un rafraîchissement manuel du système d'exploitation afin que le système reconnaisse le lecteur.



Si vous ne pouvez pas détecter le lecteur après avoir effectué le rafraîchissement manuel, il se peut que votre système ne prenne pas en charge les fonctions de connexion à chaud. Nous vous suggérons de vérifier auprès du fabricant de la carte mère/additionnelle si elle prend en charge la fonction de connexion à chaud du NVMe.



Windows 11 / Windows 10 / Windows 8 – Dans la zone de recherche de la barre des tâches, tapez Gestionnaire de périphériques, puis sélectionnez dans le menu, cliquez avec le bouton droit de la souris sur le lecteur de disque et sélectionnez ensuite Analyse des



Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau et sélectionnez les propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur le lecteur de disque, puis sélectionnez l'analyse des modifications matérielles.


Image result for disk drive scan for hardware changes




Q: Le boîtier ICY DOCK NVMe est-il compatible avec la norme PCIe 4.0 ?

R: Oui, tous les boîtiers ICY DOCK NVMe prennent en charge la norme PCIe 4.0. Toutefois, la bande passante sera limitée à la norme PCIe 3.0 lors de la connexion d'un périphérique PCIe 3.0 à un hôte PCIe 4.0. Les boîtiers PCIe 4.0 sont en cours de développement


Q: J'ai l'impression que les ressorts métalliques supérieurs et inférieurs du plateau d'entraînement sont coincés lors de l'insertion du plateau d'entraînement. Que dois-je faire ?

R: Retirez le plateau d'entraînement du boîtier et réinsérez-le sans exercer de pression excessive sur la feuille de métal à mailles située devant le plateau. Une force excessive sur la feuille de métal avant peut plier les ressorts métalliques supérieurs et inférieurs, causant des difficultés lors de l'insertion du plateau d'entraînement. Par conséquent, veuillez ne pas forcer l'insertion du plateau d'entraînement lorsque cela se produit, car cela pourrait endommager le ressort métallique.

Metal Spring



Veuillez NE PAS exercer de pression excessive sur la feuille de maille métallique comme indiqué.



Q: Après l'installation d'un disque dans le MB601VK-B, le voyant DEL ne clignote pas en orange lors de l'accès aux données, mais reste vert fixe. Quelle peut en être la cause et quelle est la solution ?

R: Le MB601VK-B est conçu conformément aux spécifications de signal standard pour les disques SSD/HDD et est compatible avec la grande majorité des disques sur le marché. Toutefois, les différences de réglage de la tension pour certains disques spécifiques peuvent faire en sorte que le voyant LED reste vert pendant les opérations de lecture/écriture de données. Cette situation n'affecte pas les performances ou la durée de vie du disque dur. Si le voyant de lecture du disque dur est une caractéristique nécessaire, envisagez d'utiliser d'autres marques et modèles de disques. En outre, reportez-vous à la liste ci-dessous signalée par les utilisateurs de disques présentant ce problème afin d'éviter d'utiliser ces modèles avec ce produit.


Nom de marque Series Modèle Type de disques
Seagate Barracuda ST5000LM000
ST4000LM024
ST3000LM024
2.5" 15mm SATA
