ToughArmor MB601M2K-1B

Rack Amovible SSD NVMe PCIe 4.0 M.2 pour baie de disque externe de 3,5" (1 x U.2 SFF-8639)
Détails du produit
  • Note: Pour utiliser SSD NVMe M.2, U.2 ou U.3 dans un emplacement PCIe 16x ou 8x, la carte mère ou la carte additionnelle doit prendre en charge la bifurcation PCIe. Ce mode divise les voies PCIe en configurations spécifiques telles que x4, x4, x4, x4 pour un emplacement de 16x ou x4, x4 pour un emplacement de 8x, assurant que le SSD peut être lu par le système. Pour connaître le matériel compatible, veuillez consulter la section FAQ. Si votre matériel n’est pas dans la liste, veuillez nous contacter pour obtenir de l’aide.
  • Introduction du produit
    ToughArmor MB601M2K-1B est le premier rack amovible robuste NVMe M.2 amovible au monde, prenant en charge le transfert de données ultra-rapide de 64 Go/s en utilisant des disques SSD NVMe PCIe M.2 de toutes longueurs et marques, dont Samsung, Western Digital, Intel, Crucial, Corsair, Adata, et toutes autres marques.

    Pour accéder à un disque dur M.2 NVMe dans un emplacement PCIe 16x ou 8x, votre carte mère ou carte additionnelle doit prendre en charge le mode PCIe Bifurcation. Ce mode permet d'allouer des voies PCIe dans une configuration spécifique, telle que x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x. Pour une liste des cartes mères et des cartes d'extension compatibles, veuillez consulter la section FAQ pour des informations plus détaillées.
  • Conception amovible
    Comme les disques SSD M.2 ne sont pas conçus pour l'échange à chaud, ils utilisent des cartes de circuits imprimés exposées et des connecteurs délicats, généralement conçus pour seulement 250 insertions et retraits. Avec le MB601M2K-1B, votre SSD est enveloppé d'une couche de protection entièrement métallique et tire parti du connecteur ICY DOCK amovible de plus de 10 000 cycles d'insertion/extraction, ce qui facilite l'ajout, le retrait et l'échange rapides et sûrs de vos disques. De plus, la conception du connecteur mis à la terre protège votre disque contre les surtensions électriques, assurant ainsi la sécurité de vos données durant de nombreux échanges. La fonction amovible permet à l'utilisateur de permuter le disque sans redémarrer l'ordinateur et rend la maintenance du système rapide et facile.
  • Accessible facilement
    Les glissières réglables du casier M.2 s'adaptent à toutes les longueurs de disque SSD NVMe PCIe M.2 standard, notamment 2230 (30 mm), 2242 (42 mm), 2260 (60 mm), 2280 (80 mm) et 22110 (110 mm). Le casier se fixe dans le trou de la vis SSD pour sécuriser le disque sans vis, vous évitant ainsi d'avoir à manipuler de minuscules vis faciles à perdre tout en protégeant votre disque des vibrations et des dommages dus aux mouvements.
  • Performance supérieure
    Utilise le connecteur NVMe U.2 (SFF-8639) pour prendre en charge la bande passante NVMe complète de 64 Go/s, plus de 5 fois plus rapide que la norme SATA précédente, ce qui la rend idéale pour les applications gourmandes en données comme dans les serveurs d'entreprise, les centres de données, les photographes et les professionnels des médias.
  • Sûr et sécurisé
    Le châssis, le plateau et le support de montage entièrement en métal robuste contribuent à assurer une longue durée de vie du produit et une meilleure dissipation de la chaleur. Un mécanisme anti-vibrations intégré dans le châssis réduit le bruit et protège contre les dommages environnementaux.
  • Le plateau de conception unique est doté d'un dissipateur thermique intégré en aluminium et de pads thermiques inclus pour une dispersion passive maximale de la chaleur.
  • En addition, cette chaleur est dispersée à travers les trous de ventilation intelligemment placés sur tous les côtés, qui fonctionnent avec le système de refroidissement de votre ordinateur pour protéger vos disques contre les dommages de surchauffe, même sous charge.
  • De multiples fonctionnalités
    Un voyant d'état LED intégré dans le plateau vous indique quand votre disque est sous tension et en cours d'utilisation. Pour économiser de l'énergie, la DEL s'éteint lorsqu'aucun disque n'est installé.

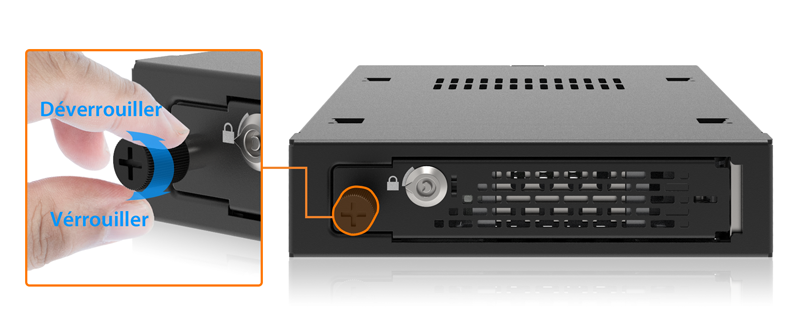

  • Pour une couche de sécurité physique supplémentaire, la serrure à clé incluse peut être utilisée pour protéger contre les accès non désirés et les disques sécurisés dans des environnements particulièrement rudes, tels que les applications militaires et les PC embarqués dans les véhicules.
  • Lorsqu'il n'est pas utilisé, le couvercle anti-poussière intégré protège la baie de la poussière, qui pourrait obstruer les connecteurs internes et provoquer une usure prématurée.
  • Compatibilité exceptionnelle des produits
    Le MB601M2K-1B est compatible avec les cartes mères, les cartes RAID/HBA et les adaptateurs M.2 de grandes marques telles que Adaptec, Areca, Broadcom, HighPoint, Supermicro, etc. Cette compatibilité vous donne la liberté de choisir parmi une large gamme d'options matérielles, dépassant ainsi les contraintes des configurations de systèmes à marque unique. Pour plus d'informations sur la compatibilité des produits, cliquez ici.
  • Comme la déconnexion vers le bas est l'un des problèmes les plus courants qui conduisent à endommager ou même à casser le connecteur arrière, le ToughArmor MB601M2K-1B est livré avec des supports métalliques arrière. L'avantage de ces supports est de réduire les risques d'endommagement accidentellement le connecteur arrière en cas de déconnexion incorrecte et de l'empêcher de se déplacer. Ils servent également de guide lors de l'insertion ou du retrait du connecteur mâle SFF-8639, ce qui les rend extrêmement utiles en cas d'espace limité.
  • Compatible avec le MB601VK-1B
    Compatible avec les disques U.2 et M.2 lorsqu'ils sont combinés avec le ToughArmor MB601VK-1B. Comme ces modèles utilisent le même boîtier extérieur, leurs plateaux sont intercompatibles et peuvent être échangés entre eux.
  • (En option) Support de baie de disque 3,5" à 5,25"
    Convertissez votre baie de périphériques de 5,25" en baie de périphériques de 3,5" avec le support de baie de disques FLEX-FIT MB343SP, il présente une conception monobloc solide avec deux emplacements supplémentaires pour disques de 2,5" pour un stockage supplémentaire des disques.
  • (En Option) Disque SSD USB 3.0 vers U.2

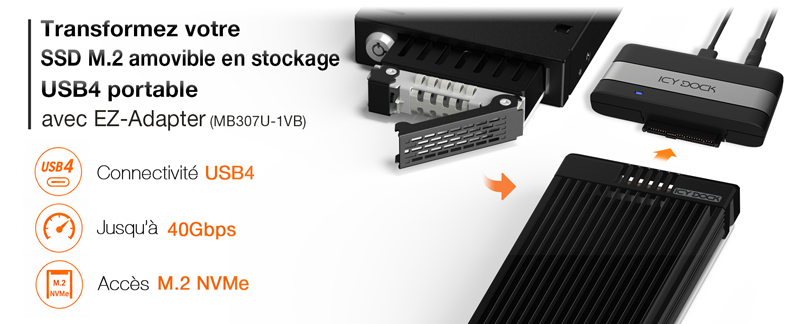

    Accédez à votre SSD M.2 en déplacement avec EZ-Adapter Ex MB931U-1VB adaptateur USB 3.0 vers SSD U.2. Il suffit de brancher l'adaptateur EZ-Adapter Ex au plateau MB601M2K-1B du disque amovible et branchez le connecteur USB sur un ordinateur portable ou de bureau.
Boîtiers de disques ICY DOCK personnalisables : Conçus pour répondre aux normes de certification TAA et UL et plus encore !
Chez ICY DOCK, nous comprenons l'importance capitale de respecter diverses normes industrielles et de sécurité. Bien que nos produits standard soient déjà fabriqués avec la plus haute qualité, nous offrons également à nos clients la possibilité de personnaliser les boîtiers de disques ICY DOCK et les racks mobiles pour répondre à leurs exigences spécifiques en matière de certification. Cela inclut des normes telles que TAA et UL ainsi que des tests de température étendue.

Notre équipe dédiée est entièrement prête à ajuster les matériaux et les conceptions des produits pour garantir une conformité totale. De plus, nous offrons une assistance complète à nos clients tout au long du processus de certification. Notre objectif est non seulement de répondre à des spécifications précises, mais aussi de garantir que nos produits réussissent des tests rigoureux. Vous trouverez ci-dessous un tableau détaillé répertoriant toutes les certifications optionnelles pouvant être testées avec nos solutions personnalisables.
Certifications optionnelles disponibles pour le ToughArmor MB601M2K-1B
TAA Conformité à la Loi sur les accords commerciaux
UL Certification de norme de sécurité
UL94 Inflammabilité des matériaux plastiques
FCC Conformité à la Commission fédérale des communications
Température étendue MIL-STD-810H - Méthode 501.7 & 502.7
*IEC 60529 (IPX5) Protection contre les jets d'eau
*Test de vibration MIL-STD-810H, Méthode 514.8, Procédure I (Résistance aux vibrations)
*Choc fonctionnel MIL-STD-810H, Méthode 516.8- Procédure I (Protection contre les chocs)

*Le boîtier de rack mobile pour disque doit avoir un panneau avant résistant à l'eau personnalisé ajouté pour passer la certification IEC 60529 (IPX5). La résistance à l'eau fait référence à la prévention de l'entrée de l'eau dans le boîtier par le panneau avant lorsque le produit est installé dans le châssis, plutôt qu'à rendre l'ensemble du boîtier résistant à l'eau.
*Le boîtier de rack mobile pour disque nécessite la personnalisation du chariot (plateau) et du boîtier pour inclure un mécanisme de verrouillage à vis moletée, afin de passer le test de vibration et la certification de choc fonctionnel. Veuillez vous référer au schéma de conception de la vis moletée ci-dessus.

Personnaliser les produits ICY DOCK pour des certifications spécifiques implique des frais pour la création des certificats, y compris les tests nécessaires. Veuillez noter que certains certificats peuvent nécessiter des frais récurrents pour rester valides. Pour plus de détails et de demandes,veuillez nous contacter à l'adresse suivante contact@icydock.fr

Caractéristiques principales
Convient pour 1x SSD NVMe M.2 de toutes les longueurs : 30mm 2230, 42mm 2242, 60mm 2260, 80mm 2280, and 110mm 22110

Le casier de disque ajustable maintient les disques en sécurité peu importe leur longueur

Installation dans n'importe quelle baie d'appareil externe 3.5” standard ou baie de disquette

Utilise un port U.2 (SFF-8639) pour se connecter, hôte NVMe requis

Prise en charge complète de la bande passante NVMe de 64 Go/s

Boîtier entièrement en métal robuste, satisfaisant aux exigences en matières d'inflammabilité

Dissipateur thermique intégré et ventilation sur tous les côtés pour un excellent refroidissement passif

Serrure à clé à 2 segments pour une sécurité physique supplémentaire

Le loquet Eagle-hook maintient solidement le plateau à l'intérieur du rack

Mise à la terre EMI – protège les disques dur des dommages électriques

La Technologie Anti-Vibrations (AVT) réduit le bruit et protège contre les dommages environnementaux

La Technologie Active Power (APT) économise de l'énergie en éteignant l'appareil lorsque aucun disque n'est inséré.

5 ans de garantie limitée contre tous les défauts


Spécification
Numéro de modèle: MB601M2K-1B
Couleur: Noir
Taille du disque de soutien: 1 x M / B + M clé M.2 PCIe NVMe SSD 2230/2242/2260/2280/22110
Type de disque compatible: NVMe M.2
Nombre de disques: 1
Baie de disque: 1 x baie de disque externe de 3,5 pouces
Interface hôte: 1 x U.2 SFF-8639, brochage défini par SFF-9402 Rev 1.1 (compatible avec les cartes HBA/RAID Tri-Mode)
Entrée d'alimentation: Via U.2 (SFF-8639)
Taux de transfert: Jusqu'à 64 Gbps
Support de la capacité du disque dur: Aucune limitation
Refroidissement du disque: Dispersion thermique en métal avec refroidissement passif.
Structure / Matériel: Entièrement en métal
Sécurité du disque: Serrure à clé à 2 segments
Dimension du produit (L x l x H): 168.7 x 101.2 x 25.4mm
Poids net du produit: 546g
Poids brut de l'ensemble:: 618g
Indication LED de l'activité du disque: Alimentation du disque : vert fixe ; accès au disque dur : vert clignotant.
Contenu de l'emballage: 1 - Dispositif, 1 - manuel d'utilisation, 10 - vis, 2 - clé.

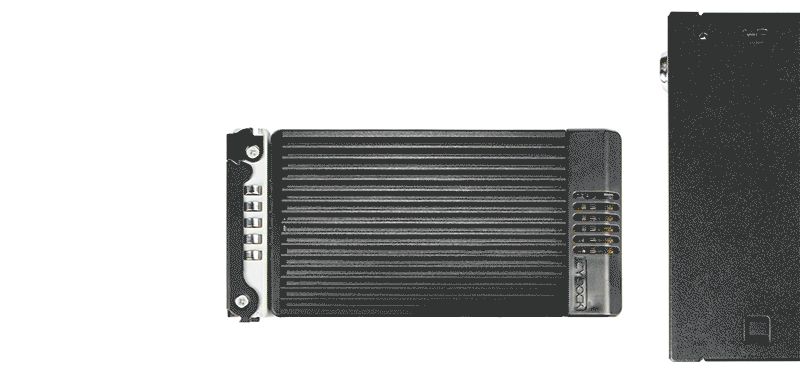

STaux d'insertion du connecteur SATA: 10,000
Humidité: 5%~65% RH
Température de fonctionnement: 0°C to 60°C (32°F to 140°F)
Température de stockage: -35°C to 70°C (-31°F to 158°F)
Conformité: CE, RoHS, REACH
Garantie: 5 ans

FAQ

Q: Je connecte ma carte Oculink NVMe PCIe HBA/RAID au MB601M2K-1B via l'interface Mini-SAS HD (SFF-8643), mais les lecteurs M.2 n'apparaissent pas dans mon système.

R: Le MB601M2K-1B n'est pas compatible avec les cartes Oculink PCIe HBA/RAID en raison de l'affectation différente des broches du connecteur utilisé sur l'appareil. Veuillez consulter la liste de compatibilité dans la section FAQ pour les cartes HBA/RAID qui sont compatibles avec le MB601M2K-1B.


Q: Pouvez-vous nous recommander une carte d'extension compatible avec le MB601M2K-1B?

R: Pour assurer la compatibilité avec le MB601M2K-1B, assurez-vous que le BIOS/UEFI de votre carte d'extension ou de votre carte mère supporte la bifurcation PCIe lors de l'utilisation d'un emplacement PCIe 16x ou 8x. En outre, configurez le séparateur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x.

Veuillez cliquer sur l'icône ci-dessous pour voir la compatibilité de vos cartes mères ou cartes additionnelles qui supportent le mode PCIe Bifurcation. Pour une compatibilité optimale, nous vous recommandons vivement d'utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte additionnelle.





Nous sommes actuellement en train de certifier notre rack NVMe auprès des principaux fabricants de cartes d'extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.

Pour signaler une carte d'extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité d'une carte d'extension ou d'une carte mère qui ne figure pas dans la liste, veuillez cliquer ici.


Q: J'ai terminé l'installation du disque dur et du périphérique conformément aux instructions du manuel du produit, mais le système ne parvient toujours pas à détecter le disque. Comment puis-je résoudre ce problème?

R: Veuillez d'abord vérifier la compatibilité de votre matériel et vous assurer que le disque, le rack, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l'hôte pour voir si le système peut détecter le disque. S'il ne le détecte toujours pas, cela permet d'exclure les problèmes liés au rack du lecteur. Vous pouvez également essayer de connecter le rack avec d'autres disques, câbles ou systèmes pour voir si le problème peut être résolu. Si le système ne détecte toujours pas le lecteur, voici quelques problèmes possibles:

Insuffisance de voies PCIe dans le système: Que vous connectiez le rack disque à la carte mère ou à une carte additionnelle, Il est important de noter que le nombre de voies PCIe disponibles est limité. Il faut donc comprendre le nombre de voies fournies par le processeur et le chipset, ainsi que leur méthode d'allocation. Le non-respect de cette consigne peut entraîner des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque.
Protocoles d'interface incompatibles: Il est essentiel de vérifier si l'interface Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte additionnelle est capable de prendre en charge NVMe.
Norme de brochage d'interface incompatible: Avant de connecter le disque dur au port Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte d'extension, veuillez vérifier que le port utilise le même standard de brochage que le port de notre disque dur. Pour vérifier le standard de brochage de notre rack, vous pouvez vous référer au tableau des spécifications sur notre page produit, où il est précisé si le standard de brochage est Legacy ou SFF-9402 1.1.
Longueur excessive du câble de connexion: Pour garantir des performances optimales, il est conseillé d'utiliser un câble de connexion d'une longueur maximale de 50 cm. L'utilisation de câbles plus longs peut entraîner une perte de signal excessive, ce qui se traduit par des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque. En outre, nous recommandons d'utiliser le même connecteur d'interface pour l'appareil et l'hôte afin d'éviter tout problème de compatibilité.

Q: J'utilise des cartes HBA et RAID Intel/Broadcom tri-mode avec le MB601M2K-1B, mais les lecteurs n'apparaissent pas dans mon système.

R: Le problème est dû au fait que les fabricants de cartes RAID utilisent un brochage différent pour les cartes trimodes que celui généralement utilisé pour les connexions U.2. Lorsque les cartes trimode sont utilisées avec des lecteurs NVMe M.2, un câble U.2 doit être utilisé pour la carte trimode afin de détecter le lecteur M.2, ce qui rétablit le brochage aux spécifications standard U.2. Pour plus d'informations, veuillez Cliquez ici.


Q: Le système ne détecte pas le SSD M.2 installé dans le boîtier ICY DOCK. Que devrais-je faire?

R: Étant donné que le SSD M.2 n'est pas conçu pour le remplacement à chaud, nous vous recommandons vivement d'éteindre l'appareil/le système avant d'insérer ou de retirer un SSD M.2. Si le système ne parvient toujours pas à détecter le disque, suivez les étapes ci-dessous pour rechercher manuellement un nouveau matériel :



Windows 11 / Windows 10 / Windows 8 – Dans la boîte de recherche de la barre des tâches, tapez Gestionnaire de périphériques et cliquez dessus dans le menu. Lorsque la fenêtre du gestionnaire de périphériques s'affiche, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur le bouton Rechercher les modifications matérielles.



Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau, sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur Rechercher les modifications matérielles.


Image result for disk drive scan for hardware changes




Q: Le boîtier ICY DOCK NVMe est-il compatible avec la norme PCIe 4.0 ?

R: Oui, tous les boîtiers ICY DOCK NVMe prennent en charge la norme PCIe 4.0. Toutefois, la bande passante sera limitée à la norme PCIe 3.0 lors de la connexion d'un périphérique PCIe 3.0 à un hôte PCIe 4.0. Les boîtiers PCIe 4.0 sont en cours de développement


Q: J'ai des difficultés à fermer le couvercle du plateau du lecteur et je n'arrive pas à insérer le plateau du lecteur jusqu'au boîtier du lecteur après avoir placé le SSD M.2 sur le plateau du lecteur.

R: Assurez-vous de verrouiller le M.2 SSD avec le casier M.2 réglable. Le couvercle du plateau ne se fermera pas correctement si le casier M.2 n'est pas entièrement verrouillé. Si vous avez des difficultés à fixer le casier M.2 ou à fermer le couvercle, il se peut que le SSD M.2 que vous utilisez ne respecte pas l'épaisseur standard du SSD M.2, qui est inférieure à 1,5 mm de hauteur pour chaque côté, la hauteur totale ne dépassant pas 3,8 mm. L'utilisation du SSD M.2 avec une épaisseur non standard entraînera une tension inadéquate sur le casier et le couvercle du plateau M.2 et un mauvais alignement du connecteur M.2. Si vous rencontrez des problèmes pour insérer le plateau du lecteur dans le boîtier, veuillez arrêter l'opération immédiatement et vérifier que l'épaisseur du lecteur est conforme à l'épaisseur standard du connecteur M.2 SSD - moins de 1,5 mm de hauteur de chaque côté et moins de 3,8 mm pour la hauteur totale.

Metal heat dissipation sticker



Remarque : certains disques M.2 SSD utilisent un autocollant métallique de dissipation de la chaleur qui fait que l'épaisseur de chaque côté est supérieure à 1,5 mm. Enlever l'autocollant résoudra le problème, mais faites-le à vos propres risques (pourrait annuler la garantie du SSD)



Le boîtier ICY DOCK est conçu pour être compatible avec le SSD M.2 d'épaisseur standard. Nous vous recommandons vivement de vérifier l'épaisseur du lecteur avant l'achat, et veuillez vous référer à la liste des SSD M.2 incompatibles ci-dessous pour plus d'informations :



SSDs M.2 NVMe connus pour être incompatibles avec le boîtier ICY DOCK :




Veuillez contacter contact@icydock.fr si le problème persiste afin que nous puissions le résoudre le plus rapidement possible.



Q: J'ai l'impression que les ressorts métalliques supérieurs et inférieurs du plateau d'entraînement sont coincés lors de l'insertion du plateau d'entraînement. Que dois-je faire ?

R: Retirez le plateau d'entraînement du boîtier et réinsérez-le sans exercer de pression excessive sur la feuille de métal à mailles située devant le plateau. Une force excessive sur la feuille de métal avant peut plier les ressorts métalliques supérieurs et inférieurs, causant des difficultés lors de l'insertion du plateau d'entraînement. Par conséquent, veuillez ne pas forcer l'insertion du plateau d'entraînement lorsque cela se produit, car cela pourrait endommager le ressort métallique.

Metal Spring



Veuillez NE PAS exercer de pression excessive sur la feuille de maille métallique comme indiqué.
