Quel est le ThoughArmor MB720 qui vous convient le mieux ? | |||
Modèle | MB720M2K-B | MB720MK-B V2 | MB720MK-B V3 |
Système de refroidissement | Double Ventilateurs (40 x 40 x 10mm) |
Double Ventilateurs (40 x 40 x 20mm) | |
Vitesse de ventilation | 4,800 RPM | 8,000 RPM | |
Connecteurs | 4 x MiniSAS HD 4i (SFF-8643) |
4 x OCuLink 4i (SFF-8612) | |
Brochage défini | Legacy | SFF-9402 Rev 1.1 | SFF-9402 Rev 1.1 (Adaptateurs Tri-mode HBA/RAID compatibles) |
Dimensions du produit (L x l x H) |
171 x 146 x 41.3mm | 181 x 146 x 41.3mm | |
Poids net | 1334g | 1325g | |
Poids brut | 1560.3g | 1504.8g | |
Compatible avec | Adaptateurs HBA/RAID NVMe avec Brochage Legacy |
Adaptateurs HBA/RAID NVMe avec Brochage SFF-9402 |
Adaptateurs Tri-mode HBA/RAID avec Brochage SFF-9402 |
Certifications optionnelles disponibles pour ToughArmor MB720MK-B V3 | |
TAA | Respect de la loi sur les accords commerciaux |
UL | Certification des normes de sécurité |
UL94 | Inflammabilité des matières plastiques |
FCC | Conformité avec la Commission fédérale des communications |
Température large | MIL-STD-810H - Méthodes 501.7 et 502.7 |
• | Convient à 4x M.2 NVMe SSD de toutes les longueurs, 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280), et 110mm (22110) |
• | S'installe dans n'importe quelle baie de lecteur optique externe standard de 5,25" |
• | Prend en charge le brochage PCIe/NVMe des contrôleurs tri-mode (Broadcom, Areca et autres) |
• | Utilise 4x OCulink (SFF-8612) pour se connecter (hôte NVMe requis) |
• | Prise en charge de la spécification PCIe 4.0 avec des taux de transfert allant jusqu'à 64 Gb/s par baie de disque |
• | Le support réglable sans vis M.2, permet de maintenir en toute sécurité les disques de toutes longueurs |
• | Conception d'installation de disque amovible et sans outil pour un entretien facile du disque |
• | Boîtier robuste entièrement métallique répondant aux exigences en matière d'inflammabilité |
• | Large dissipateur à haut rendement intégré et grande ventilation pour une excellente performance de refroidissement |
• | Serrure à clé à 2 segments pour une sécurité physique supplémentaire |
• | Le verrou du plateau en crochet d'aigle (Eagle-Hook) maintient fermement le plateau du lecteur à l'intérieur du boîtier |

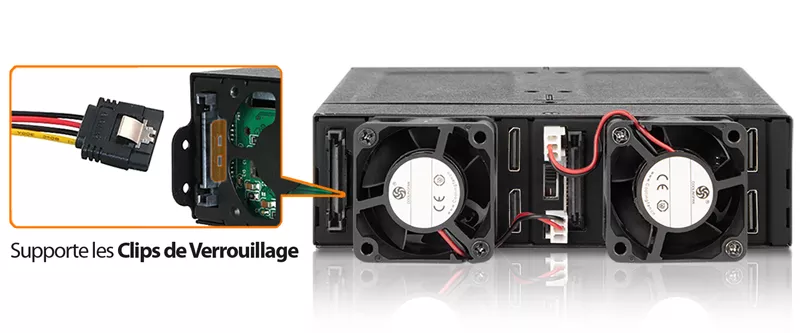

• | Prend en charge les câbles SATA à 15 broches et OCuLink avec un clip de verrouillage conçu pour une connexion sécurisé |
• | Mise à la terre EMI – protège les SSD des dommages électriques |
• | Couvert par une garantie limitée de 5 ans contre tous les défauts, à la pointe de l’industrie |
• | Assistance de la part d'agents d'assistance technique formés par des professionnels |
• | Garantie limitée de 5 ans contre tout défaut, à la pointe de l'industrie |
Numéro de modèle: | MB720MK-B V3 |
Couleur: | Noir |
Taille de Disque Supportée: | M.2 SSD (2230~22110) |
Type de Disque Compatible: | NVMe PCIe Gen 4x4 |
Nombre de Disques: | 4 |
Longueur de Disque Supportée: | 30mm – 110mm |
Baie de Disque: | 1 x Baie Mi-Hauteur de 5.25" |
Interface de l'Hôte: | 4 x OCuLink SFF-8612 4i, brochage défini par SFF-9402 Rev 1.1 (compatible avec les cartes HBA/RAID Tri-Mode) |
Alimentation: | 2 x Connecteur d'alimentation SATA 15 broches |
Taux de Transfert: | Jusqu'à 64Gbps (selon les spécifications du SSD) |
Capacité SSD Supportée: | Pas de Limite |
Refroidissement du Disque (Actif): | 2 x Ventilateur 40*40*20mm |
Structure / Matériel: | Entièrement métallique |
Sécurité du Disque: | Serrure à clé à 2 segments |
Dimension (L x l x H): | 146 x 41.3 x 179mm |
Poids Net du Produit: | 1352g |
Poids Brut du Colis: | 1578g |
Indication par LED de L'activité du Disque: | Alimentation du disque : vert fixe; Accès au disque : vert clignotant |
Contenu du Colis: | Appareil, Manuel d'utilisation, Fiches d'identification du disque, Vis et Clés |
Taux d'Insertion des Connecteurs M.2: | 5,000 |
Humidité: | 5%~65% RH |
Température d'exploitation: | 0°C à 60°C (32°F à 140°F) |
Température de stockage: | -35°C à 70°C (-31°F à 158°F) |
Conformité: | CE, RoHS, REACH |
Garantie: | Garantie limitée de 5 ans |
Plateau de disque compatible(Caddy):
Câble de disque compatible:
Produits associés:
Liens rapides:
Q: Pouvez-vous nous recommander une carte d'extension compatible avec le MB720MK-B V3?
R: Pour assurer la compatibilité avec le MB720MK-B V3, assurez-vous que le BIOS/UEFI de votre carte d'extension ou de votre carte mère supporte la bifurcation PCIe lors de l'utilisation d'un emplacement PCIe 16x ou 8x. En outre, configurez le séparateur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x.
Veuillez cliquer sur l'icône ci-dessous pour voir la compatibilité de vos cartes mères ou cartes additionnelles qui supportent le mode PCIe Bifurcation. Pour une compatibilité optimale, nous vous recommandons vivement d'utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte additionnelle.
Nous sommes actuellement en train de certifier notre rack NVMe auprès des principaux fabricants de cartes d'extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.
Pour signaler une carte d'extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité d'une carte d'extension ou d'une carte mère qui ne figure pas dans la liste, veuillez cliquer ici.
Q: J'ai terminé l'installation du disque dur et du périphérique conformément aux instructions du manuel du produit, mais le système ne parvient toujours pas à détecter le disque. Comment puis-je résoudre ce problème?
R: Veuillez d'abord vérifier la compatibilité de votre matériel et vous assurer que le disque, le rack, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l'hôte pour voir si le système peut détecter le disque. S'il ne le détecte toujours pas, cela permet d'exclure les problèmes liés au rack du lecteur. Vous pouvez également essayer de connecter le rack avec d'autres disques, câbles ou systèmes pour voir si le problème peut être résolu. Si le système ne détecte toujours pas le lecteur, voici quelques problèmes possibles:
• | Insuffisance de voies PCIe dans le système: Que vous connectiez le rack disque à la carte mère ou à une carte additionnelle, Il est important de noter que le nombre de voies PCIe disponibles est limité. Il faut donc comprendre le nombre de voies fournies par le processeur et le chipset, ainsi que leur méthode d'allocation. Le non-respect de cette consigne peut entraîner des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque. |
• | Protocoles d'interface incompatibles: Il est essentiel de vérifier si l'interface Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte additionnelle est capable de prendre en charge NVMe. |
• | Norme de brochage d'interface incompatible: Avant de connecter le disque dur au port Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte d'extension, veuillez vérifier que le port utilise le même standard de brochage que le port de notre disque dur. Pour vérifier le standard de brochage de notre rack, vous pouvez vous référer au tableau des spécifications sur notre page produit, où il est précisé si le standard de brochage est Legacy ou SFF-9402 1.1. |
• | Longueur excessive du câble de connexion: Pour garantir des performances optimales, il est conseillé d'utiliser un câble de connexion d'une longueur maximale de 50 cm. L'utilisation de câbles plus longs peut entraîner une perte de signal excessive, ce qui se traduit par des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque. En outre, nous recommandons d'utiliser le même connecteur d'interface pour l'appareil et l'hôte afin d'éviter tout problème de compatibilité. |
Q: Le système ne détecte pas le SSD M.2 installé dans le boîtier ICY DOCK. Que devrais-je faire?
R: Étant donné que le SSD M.2 n'est pas conçu pour le remplacement à chaud, nous vous recommandons vivement d'éteindre l'appareil/le système avant d'insérer ou de retirer un SSD M.2. Si le système ne parvient toujours pas à détecter le disque, suivez les étapes ci-dessous pour rechercher manuellement un nouveau matériel:
Windows 10 / Windows 8 – Dans la boîte de recherche de la barre des tâches, tapez Gestionnaire de périphériques, et cliquez dessus dans le menu. Lorsque la fenêtre du gestionnaire de périphériques s'affiche, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur le bouton Rechercher les modifications matérielles.
Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau, sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque puis cliquez sur Rechercher les modifications matérielles.
Q: Les vis de montage du périphérique semblent être trop courtes pour fixer le périphérique sur mon système, que dois-je faire ?
R: Les vis M3*2.5L incluses conviennent à la plupart des feuilles de métal des boîtiers d'ordinateur d'une épaisseur de 0,8~1mm. Pour les boîtiers qui ont une baie plus large de 5,25" ;, assurez-vous de placer l'appareil au centre pour serrer les trous de vis des deux côtés. Veuillez nous contacter à contact@icydock.fr si vous rencontrez un problème pour fixer le boîtier de lecteur sur la baie de lecteur.
Q: Puis-je remplacer le ventilateur de refroidissement fixé à l'appareil ? Cela annulera-t-il la garantie?
R: Le ventilateur de refroidissement que nous avons utilisé a été testé de manière approfondie avec le boîtier du disque pour s'assurer qu'il fonctionne correctement et qu'il prend en charge le contrôle de la vitesse du ventilateur (pour certains modèles). Par conséquent, nous suggérons à nos clients de conserver le ventilateur d'origine pour obtenir le meilleur résultat. Cependant, nous comprenons que le ventilateur d'origine peut ne pas convenir à toutes les applications, c'est pourquoi nous avons choisi d'honorer la garantie lorsque le ventilateur d'un tiers est utilisé. La garantie peut toutefois être annulée si le ventilateur tiers cause des dommages électriques à l'appareil.
Q: Quelles spécifications dois-je vérifier avant d'acheter un ventilateur de refroidissement tiers?
R:Les informations suivantes sont les spécifications requises et les modèles de ventilateurs compatibles avec le MB720M2K-B V3
Dimension du ventilateur (LxlxH) | 40 x 40 x 10mm | 40 x 40 x 20mm |
Type de connecteur | 3 Pin Wafer | |
Tension assignée (VDC) | 12V DC | |
Courant assigné (A) | < 0.12A (127mA) | |
Spécification des vis | Phillips Flat Head - M3 x 15mm - Acier (Non incluse) |
Phillips Flat Head - M3 x 25mm –Acier (Fourni avec le ventilateur de série) |
Modèles de ventilateurs compatibles
(Sans test, utilisez-le à vos propres risques)
Q: J'ai des difficultés à fermer le couvercle du plateau d'entraînement et je ne peux pas insérer le plateau d'entraînement jusqu'au bout dans le boîtier d'entraînement après avoir placé le SSD M.2 sur le plateau d'entraînement.
R: Assurez-vous de verrouiller le SSD M.2 avec le verrou M.2 réglable. Le couvercle du plateau ne se fermera pas correctement si le verrou M.2 n'est pas entièrement fixé. Si vous avez des difficultés à fixer le casier M.2 ou à fermer le couvercle, il se peut que le SSD M.2 que vous utilisez ne respecte pas l'épaisseur standard des SSD M.2, qui est inférieure à 1,5 mm de hauteur pour chaque côté avec une hauteur totale qui ne dépasse pas 3,8 mm. L'utilisation d'un SSD M.2 d'une épaisseur non standard entraînera une tension inadéquate sur le verrou M.2 et le couvercle du plateau et désalignera le connecteur M.2. Si vous rencontrez des problèmes pour insérer le plateau de disque dans le boîtier, arrêtez immédiatement l'opération et vérifiez l'épaisseur du disque pour vous assurer qu'il respecte l'épaisseur standard des SSD M.2 - moins de 1,5 mm de hauteur pour chaque côté et moins de 3,8 mm pour la hauteur totale.
Remarque : Certains SSD M.2 utilisent un autocollant métallique de dissipation de la chaleur qui fait que l'épaisseur de chaque côté est supérieure à 1,5 mm. Enlever l'autocollant résoudra le problème, mais faites-le à vos risques et périls (cela pourrait annuler la garantie du SSD)
Le boîtier ICY DOCK est conçu pour être compatible avec les SSD M.2 d'épaisseur standard. Nous recommandons fortement de vérifier l'épaisseur du disque avant l'achat, et veuillez vous référer à la liste des SSD M.2 incompatibles ci-dessous pour plus d'informations:
SSD M.2 NVMe connus pour être incompatibles avec le boîtier ICY DOCK:
Veuillez nous contacter contact@icydock.fr si le problème persiste afin que nous puissions le résoudre au plus vite.
Cliquez ici pour signaler un SSD M.2 compatible/incompatible.
Q: J'ai l'impression que les ressorts métalliques supérieurs et inférieurs du plateau d'entraînement sont coincés lors de l'insertion du plateau d'entraînement. Que dois-je faire?
R: Retirez le plateau d'entraînement du boîtier et réinsérez-le sans exercer de pression excessive sur la feuille de métal à mailles située devant le plateau. Une force excessive sur la feuille de métal avant peut plier les ressorts métalliques supérieurs et inférieurs, causant des difficultés lors de l'insertion du plateau d'entraînement. Par conséquent, veuillez ne pas forcer l'insertion du plateau d'entraînement lorsque cela se produit, car cela pourrait endommager le ressort métallique.
Veuillez NE PAS exercer de pression excessive sur la feuille de maille métallique comme indiqué |
