ToughArmor MB873MP-B

Rack amovible 8 baies SSD NVMe PCIe 4.0 M.2 pour baie de disque externe de 5,25" (8 x OCuLink SFF-8612, pas de prise en charge du mode triple)
Détails du produit
ToughArmor_Video
ToughArmor_Video

ToughArmor
Boîtiers de disques amovibles durcis

REGARDER LA VIDEO



  • Note 1: 17/03/2022 - Le MB873MP-B est conçu pour être compatible avec les cartes hôtes NVME uniquement. Par conséquent, en raison des différences de conception des circuits imprimés, les cartes hôtes Tri-mode NVME/SAS/SATA récemment introduites ne sont pas compatibles avec le MB873MP-B. Si vous avez acheté le boîtier et que vous rencontrez des problèmes de connectivité avec les cartes Tri-mode, veuillez nous contacter sur contact@icydock.fr pour une assistance supplémentaire.

    Note 2: Pour utiliser SSD NVMe M.2, U.2 ou U.3 dans un emplacement PCIe 16x ou 8x, la carte mère ou la carte additionnelle doit prendre en charge la bifurcation PCIe. Ce mode divise les voies PCIe en configurations spécifiques telles que x4, x4, x4, x4 pour un emplacement de 16x ou x4, x4 pour un emplacement de 8x, assurant que le SSD peut être lu par le système. Pour connaître le matériel compatible, veuillez consulter la section FAQ. Si votre matériel n’est pas dans la liste, veuillez nous contacter pour obtenir de l’aide.

  • Le ToughArmor MB873MP-B est un boîtier SSD NVMe M.2 amovible à dix baies qui s'adapte à une baie de lecteur optique de 5,25 pouces du système informatique et prend en charge les taux de transfert de données PCIe 4.0 64Gb/s via 8 connecteurs OCuLink (SFF-8612). Il est fabriqué en métal robuste et utilise des plateaux SSD M.2 amovibles qui permettent d'installer et de retirer le disque sans outil pour une maintenance sans effort. En outre, le MB873MP-B est équipé de deux ventilateurs de refroidissement de 40x20mm à l'arrière pour évacuer la chaleur générée par le SSD PCIe 4.0 à haute vitesse pour une meilleure performance de refroidissement.

    Pour accéder à 8 x M.2 NVMe solid-state drive dans un emplacement PCIe 16x ou 8x, votre carte mère ou carte additionnelle doit prendre en charge le mode PCIe Bifurcation. Ce mode permet d'allouer des voies PCIe dans une configuration spécifique, telle que x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x. Pour une liste des cartes mères et des cartes d'extension compatibles, veuillez consulter la section FAQ pour des informations plus détaillées.
  • Densité de stockage élevée pour les PC haute performance
    La conception à très haute densité de stockage du ToughArmor MB873MP-B le rend adapté aux systèmes à forte intensité de données disposant d'un espace de stockage limité, tels que les PC haute performance, les serveurs compacts, les stations de travail et les centres de données.
  • La prise en charge de jusqu'à huit disques PCIe 4.0 NVMe M.2 dans une seule baie de périphérique de 5,25" augmente l'efficacité du stockage de votre système.
  • Performance PCIe 4.0 supérieure
    Le MB873MP-B libère tout le potentiel des SSD NVMe M.2 PCIe 4.0 en utilisant 8x la connexion OCulink (SFF-8612) dédiée à chaque disque pour permettre des vitesses de transfert jusqu'à 64Gbps par baie de disque, ce qui est deux fois plus rapide que PCIe 3.0 et huit fois plus rapide que les normes SATA
  • Plateau pour disques M.2 sans outil de pointe
    En général, les SSD M.2 sont installés sur la carte mère ou la carte d'adaptateur qui est souvent fixée par de petites vis et nécessite d'ouvrir le boîtier de l'ordinateur pour accéder aux disques. Grâce à la conception de disque amovible du MB873MP-B, vos SSD M.2 NVMe sont placés dans la baie optique de 5,25" du système informatique et vous permettent de changer les disques sans ouvrir le boîtier ni utiliser d'outil, ce qui fait de la maintenance des disques un processus simple et efficace.
  • Le ToughArmor MB873MP-B est équipé d'un casier M.2 réglable en instance de brevet pour l'installation et le retrait de disques sans outil. Il suffit d'insérer le SSD NVMe M.2 (2230, 2242, 2260, 2280 et 22110), de déplacer le verrou M.2 réglable jusqu'à ce qu'il fixe fermement le SSD et de fermer le couvercle. L'ensemble du processus prend moins de 10 secondes, ce qui vous fait gagner un temps précieux et économiser vos ressources.
  • Système de refroidissement haute performance
    La mise sous tension simultanée des huit SSD M.2 NVMe peut accumuler de la chaleur. C'est pourquoi nous avons inclus deux ventilateurs de refroidissement de 40x20 mm, fournissant une quantité massive de flux d'air dans l'ensemble du boîtier pour maintenir le disque SSD M.2 NVMe à des températures de fonctionnement optimales, même en cas de charge importante.
  • Le plateau de disque mince spécialisé est fabriqué en aluminium épais et agit comme un dissipateur thermique pour dissiper la chaleur générée par les SSD M.2 NVMe.
  • Le tampon thermique inclus remplit les espaces entre les surfaces de contact et transfère la chaleur du SSD M.2 vers le plateau du dissipateur, permettant au flux d'air de dissiper la chaleur efficacement.
  • Protection ToughArmor pour les environnements les plus difficiles
    En garantissant la fiabilité du boîtier pendant de nombreuses années, le ToughArmor MB873MP-B peut résister aux environnements les plus difficiles. Il est équipé d'une protection robuste entièrement métallique sur l'ensemble du dispositif et du plateau, ce qui le rend parfait pour les dispositifs industriels qui peuvent nécessiter un indice d'inflammabilité. Le MB873MP-B convient à divers systèmes d'entreprise, notamment les industries médicales, militaires et policières, ainsi qu'à des conditions de fabrication telles que les systèmes de contrôle embarqués et d'automatisation des usines.
  • Technologie d'ancrage EMI
    La mise à la terre de votre SSD M.2 NVMe est essentielle car l'échange de disques sans ancrage approprié peut entraîner des dommages matériels dus aux chocs statiques. Grâce à notre technologie innovante de mise à la terre EMI, une fois que le casier M.2 se clipse dans le trou de vis du SSD, le SSD sera dans un état d'ancrage à travers le plateau et le boîtier du boîtier. Une fois le boîtier installé dans le système à l'aide de quatre vis sur le côté, il s'ancrera dans tout le système informatique
  • Une multitude de fonctionnalités
    Le voyant d'état à diodes électroluminescentes situé dans chacun des plateaux vous permet de connaître l'état des disques d'un seul coup d'œil. Grâce à la technologie Active Power, le boîtier s'allume lorsque le disque est inséré et s'éteint automatiquement lorsque tous les disques sont retirés.
  • N'oubliez jamais quels disques doivent être placés dans quelles baies. Grâce aux fiches d'identification de disque, vous saurez toujours quel plateau de disque appartient à votre matrice RAID ou quels disques contiennent des fichiers spécifiques. Réorganisez-les pour mieux les adapter à vos configurations, ou retirez-les pour un look simplifié.
  • Compatibilité exceptionnelle des produits
    Le MB873MP-B est compatible avec les cartes mères, les cartes RAID/HBA et les adaptateurs M.2 de grandes marques telles que Adaptec, Areca, Broadcom, HighPoint, Supermicro, etc. Cette compatibilité vous donne la liberté de choisir parmi une large gamme d'options matérielles, dépassant ainsi les contraintes des configurations de systèmes à marque unique. Pour plus d'informations sur la compatibilité des produits, cliquez ici.

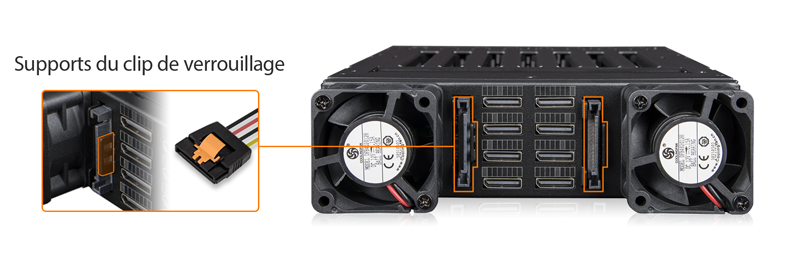

  • Le ToughArmor MB873MP-B prend en charge les câbles d'alimentation SATA à 15 broches avec des loquets de verrouillage. Ainsi, vous n'aurez plus à vous soucier des câbles qui se déconnectent involontairement de votre boîtier. Une fois les câbles connectés, ils se verrouillent et restent en place en toute sécurité.

Autres Vidéos d'introduction

Séries ToughArmor et SUV Lexus

La série ToughArmor est conçue pour fonctionner dans les environnements les plus exigeants, notamment les déploiements militaires, les systèmes médicaux et les forces de l'ordre, ainsi que les conditions de fabrication telles que les systèmes de contrôle embarqués et les systèmes d'automatisation des usines.

ToughArmor MB992SKR-B

Chaque année, la technologie devient de plus en plus avancée et s'améliore constamment. Ces améliorations portent notamment sur des fonctions améliorées dans des emballages de plus en plus petits.

ToughArmor MB994SK-1B

La sécurité des données est essentielle pour toute entreprise. Dans le domaine militaire et médical, la sécurité logicielle et matérielle est nécessaire pour protéger les données sensibles.

Caractéristiques principales
Prend en charge 8 x SSD PCIe M.2 NVMe de toutes les longueurs - 30 mm (2230), 42 mm (2242), 60 mm (2260), 80 mm (2280) et 110 mm (22110)

S'installe dans une baie de disque optique externe standard de 5,25 pouces.

Utilise 8 x OCuLink (SF - 8612) pour se connecter, brochage défini par SF - 9402 Rev 1.1

Prend en charge les spécifications PCIe 4.0 avec des taux de transfert allant jusqu'à 64 Gbps par baie de disque

Alimente 8 SSD M.2 via 2 connecteurs d'alimentation SATA de 15 broches - broche des connecteurs d'alimentation SAT

Boîtier robuste entièrement - métallique robuste répondant aux exigences d'inflammabilité

Équipé de deux ventilateurs de refroidissement hautes performances de 40 x 20 mm

Plateau de disque amovible avec installation de disque - Installation du disque sans outil pour une maintenance facile du disque.

Grand plateaux de dissipation thermique avec Pad thermiques inclus pour disperser la chaleur du disque.

Technologie anti-vibration - Crée un environnement sûr pour les disques SSD

Technologie d'alimentation active - Économise l'énergie en éteignant le boîtier lorsqu'aucun disque n'est installé.

Ancrage EMI - Protège les SSD contre les dommages électriques

Des fiches d'identification de disque sont incluses pour garder la trace de vos disques.

Le verrou de plateau Eagle - maintient fermement le plateau à l'intérieur du boîtier.

Prend en charge les câbles d'alimentation SATA grâce à la conception du loquet de verrouillage.

2 câbles d'alimentation SATA 15 broches sont inclus.



Spécification
Nom du produit : Rack amovible robuste 8 x SSD NVMe M.2 PCIe 4.0 pour baie 5.25" (8 x OCuLink)
Numéro de modèle : MB873MP-B
Couleur : Noir
Taille de disque compatible : 8 x M.2 SSD (2230-22110)
Type de disque compatible : NVMe
Nombre de disques : 8
Longueur du disque pris en charge : M.2 SSD (2230-22110)
Baie de disque : 1 baie mi-hauteur de 5,25"
Interface hôte : 8 x OCuLink SFF-8612 4i, brochage défini par SFF-9402 Rev 1.1 (carte HBA/RAID Tri-Mode incompatible)
Entrée d'alimentation : 2 x connecteur d'alimentation SATA à 15 broches
Taux de transfert : Jusqu'à 64Gbps (selon la vitesse du SSD)
Capacité du SSD supportée : Aucune limite
Refroidissement du disque : 2 x 40*40*20mm Fan
Structure / Matériel: Métal plein
Dimension du produit (L x H x P) : 146 x 41.3 x 167.8mm
Poids net du produit : 1150g
Poids brut du paquet : 220g
Indication LED d'activité du disque : Alimentation du disque : vert fixe
Accès au disque : vert clignotant.
Contenu du pack : Appareil, manuel d'utilisation, fiches d'identification du disque, vis, 2 x câble d'alimentation SATA 15 broches
Taux d'insertion des connecteurs M.2 : 5,000
Humidité : 5%~65% RH
Température d'exploitation : 0°C to 60°C (32°F to 140°F)
Température de stockage : -35°C to 70°C (-31°F to 158°F)
Conformité : CE, RoHS, REACH
Garantie : 5 ans

FAQ

Q: Pouvez-vous nous recommander une carte d'extension compatible avec le MB873MP-B?

R: Pour assurer la compatibilité avec le MB873MP-B, assurez-vous que le BIOS/UEFI de votre carte d'extension ou de votre carte mère supporte la bifurcation PCIe lors de l'utilisation d'un emplacement PCIe 16x ou 8x. En outre, configurez le séparateur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x.

Veuillez cliquer sur l'icône ci-dessous pour voir la compatibilité de vos cartes mères ou cartes additionnelles qui supportent le mode PCIe Bifurcation. Pour une compatibilité optimale, nous vous recommandons vivement d'utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte additionnelle.





Nous sommes actuellement en train de certifier notre rack NVMe auprès des principaux fabricants de cartes d'extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.

Pour signaler une carte d'extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité d'une carte d'extension ou d'une carte mère qui ne figure pas dans la liste, veuillez cliquer ici.


Q: J'ai terminé l'installation du disque dur et du périphérique conformément aux instructions du manuel du produit, mais le système ne parvient toujours pas à détecter le disque. Comment puis-je résoudre ce problème?

R: Veuillez d'abord vérifier la compatibilité de votre matériel et vous assurer que le disque, le rack, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l'hôte pour voir si le système peut détecter le disque. S'il ne le détecte toujours pas, cela permet d'exclure les problèmes liés au rack du lecteur. Vous pouvez également essayer de connecter le rack avec d'autres disques, câbles ou systèmes pour voir si le problème peut être résolu. Si le système ne détecte toujours pas le lecteur, voici quelques problèmes possibles:

Insuffisance de voies PCIe dans le système: Que vous connectiez le rack disque à la carte mère ou à une carte additionnelle, Il est important de noter que le nombre de voies PCIe disponibles est limité. Il faut donc comprendre le nombre de voies fournies par le processeur et le chipset, ainsi que leur méthode d'allocation. Le non-respect de cette consigne peut entraîner des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque.
Protocoles d'interface incompatibles: Il est essentiel de vérifier si l'interface Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte additionnelle est capable de prendre en charge NVMe.
Norme de brochage d'interface incompatible: Avant de connecter le disque dur au port Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte d'extension, veuillez vérifier que le port utilise le même standard de brochage que le port de notre disque dur. Pour vérifier le standard de brochage de notre rack, vous pouvez vous référer au tableau des spécifications sur notre page produit, où il est précisé si le standard de brochage est Legacy ou SFF-9402 1.1.
Longueur excessive du câble de connexion: Pour garantir des performances optimales, il est conseillé d'utiliser un câble de connexion d'une longueur maximale de 50 cm. L'utilisation de câbles plus longs peut entraîner une perte de signal excessive, ce qui se traduit par des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque. En outre, nous recommandons d'utiliser le même connecteur d'interface pour l'appareil et l'hôte afin d'éviter tout problème de compatibilité.

Q: Le système ne détecte pas le SSD M.2 installé dans le boîtier ICY DOCK. Que devrais-je faire?

R: Étant donné que le SSD M.2 n'est pas conçu pour le remplacement à chaud, nous vous recommandons vivement d'éteindre l'appareil/le système avant d'insérer ou de retirer un SSD M.2. Si le système ne parvient toujours pas à détecter le disque, suivez les étapes ci-dessous pour rechercher manuellement un nouveau matériel :



Windows 11 / Windows 10 / Windows 8 – Dans la boîte de recherche de la barre des tâches, tapez Gestionnaire de périphériques et cliquez dessus dans le menu. Lorsque la fenêtre du gestionnaire de périphériques s'affiche, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur le bouton Rechercher les modifications matérielles.



Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau, sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur Rechercher les modifications matérielles.


Image result for disk drive scan for hardware changes




Q: J'ai des difficultés à fermer le couvercle du plateau d’entrée et je ne parviens pas à insérer complètement le plateau d'entrée dans le boîtier du disque après avoir placé le SSD M.2 sur le plateau d'entrée.

R: Assurez-vous de verrouiller le SSD M.2 avec le verrou M.2 réglable. Le couvercle du plateau ne se fermera pas correctement si le verrou M.2 n'est pas entièrement fixé. Si vous avez des difficultés à fixer le casier M.2 ou à fermer le couvercle, il se peut que le SSD M.2 que vous utilisez ne respecte pas l'épaisseur standard des SSD M.2, qui est inférieure à 1,5 mm de hauteur pour chaque côté avec une hauteur totale qui ne dépasse pas 3,8 mm. L'utilisation d'un SSD M.2 d'une épaisseur non standard entraînera une tension inadéquate sur le verrou M.2 et le couvercle du plateau et désalignera le connecteur M.2. Si vous rencontrez des problèmes pour insérer le plateau de disque dans le boîtier, veuillez arrêter immédiatement l'opération et vérifier l'épaisseur du disque pour vous assurer qu'il respecte l'épaisseur standard des SSD M.2 - moins de 1,5 mm de hauteur pour chaque côté et moins de 3,8 mm pour la hauteur totale.

Metal heat dissipation sticker



Note : Quelques SSD de M.2 emploient un autocollant métallique de dissipation de la chaleur qui cause l'épaisseur de chaque côté plus que le 1.5mm. Enlever l'autocollant résoudra le problème, mais faites-le à vos risques et périls (cela pourrait annuler la garantie du SSD).



Le boîtier ICY DOCK est conçu pour être compatible avec les SSD M.2 d'épaisseur standard. Nous recommandons fortement de vérifier l'épaisseur du disque avant l'achat, et veuillez vous référer à la liste des SSD M.2 incompatibles ci-dessous pour plus d'informations :



SSD M.2 NVMe connus pour être incompatibles avec le boîtier ICY DOCK :




Veuillez contacter contact@icydock.fr si le problème persiste afin que nous puissions le résoudre dans les meilleurs délais.

Cliquez sur ici pour signaler un SSD M.2 compatible/incompatible.
