ToughArmor MB852M2PO-B

MB852M2P0-B
Rack Amovible 2 baies SSD NVMe PCIe 4.0 M.2 pour baie ODD ultra mince de 9,5 mm (2 x OCuLink SFF-8612 4i, pas de prise en charge du mode Tri)
Détails du produit
  • Note 1: 17/03/2022 - Le MB852MPO-B est conçu pour être compatible avec les cartes hôtes NVME uniquement. Par conséquent, en raison des différences de conception des circuits imprimés, les cartes hôtes Tri-mode NVME/SAS/SATA récemment introduites ne sont pas compatibles avec le MB852MPO-B. Si vous avez acheté le boîtier et que vous rencontrez des problèmes de connectivité avec les cartes Tri-mode, veuillez nous contacter sur contact@icydock.fr pour une assistance supplémentaire.

    Note 2: Ce périphérique nécessite un hôte NVMe et une connexion OCuLink. Il ne prend pas en charge la baie ODD mince des ordinateurs portables et de bureau qui utilise un fond de panier Slimline SATA.

    Nota 3: Pour utiliser SSD NVMe M.2, U.2 ou U.3 dans un emplacement PCIe 16x ou 8x, la carte mère ou la carte additionnelle doit prendre en charge la bifurcation PCIe. Ce mode divise les voies PCIe en configurations spécifiques telles que x4, x4, x4, x4 pour un emplacement de 16x ou x4, x4 pour un emplacement de 8x, assurant que le SSD peut être lu par le système. Pour connaître le matériel compatible, veuillez consulter la section FAQ. Si votre matériel n’est pas dans la liste, veuillez nous contacter pour obtenir de l’aide.

  • Description du Produit
    Le ToughArmor MB852M2PO-B remplace l'ancien CD/DVD ROM par 2 x SSD NVMe M.2 à haut débit. Il s'adapte à la baie de disque optique (ODD) Ultra-Slim 9,5 mm et utilise des plateaux amovibles M.2 pour un accès et une maintenance sans effort du disque. Il s'agit d'une solution de mise à niveau de stockage parfaite pour les PC industriels personnalisés, les serveurs montés en rack et les systèmes embarqués.

    Pour accéder à 2 x M.2 NVMe solid-state drive dans un emplacement PCIe 16x ou 8x, votre carte mère ou carte additionnelle doit prendre en charge le mode PCIe Bifurcation. Ce mode permet d'allouer des voies PCIe dans une configuration spécifique, telle que x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x. Pour une liste des cartes mères et des cartes d'extension compatibles, veuillez consulter la section FAQ pour des informations plus détaillées.

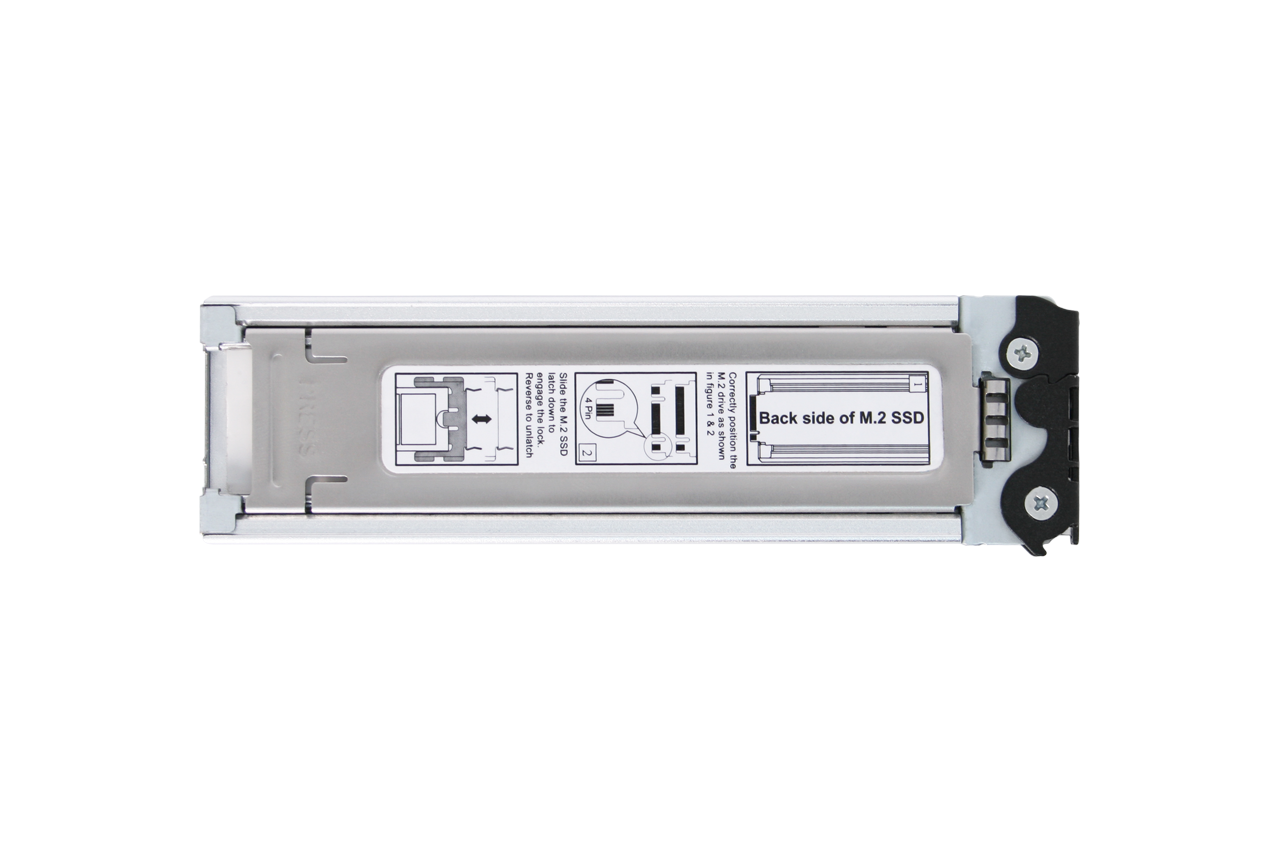

  • Premier rack amovible SSD NVMe M.2 au monde
    Le disque M.2 est généralement installé sur une carte mère ou une carte PCIe et fixé par de minuscules vis. L'installation ou le retrait du disque peut prendre beaucoup de temps et le SSD M.2 n'est donc pas le choix idéal pour les applications d'entreprise où une maintenance facile avec un minimum de temps d'arrêt est essentielle. Les plateaux de disques M.2 interchangeables de ToughArmor MB852M2PO-B vous permettent d'accéder facilement aux disques depuis la baie de disques optiques frontale ultra-mince de votre système sans ouvrir le boîtier de l'ordinateur.

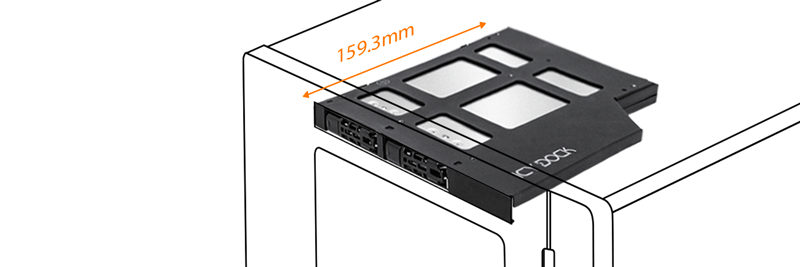

  • Afin de supporter le SSD M.2 22110 , la longueur du MB852M2PO-B est plus longue que le diamètre extérieur standard Ultra-Slim (159,3 mm). Assurez-vous de vérifier la taille de votre baie Ultra-Slim ODD avant de l'acheter.
  • Installation sans effort et sans outils du disque M.2

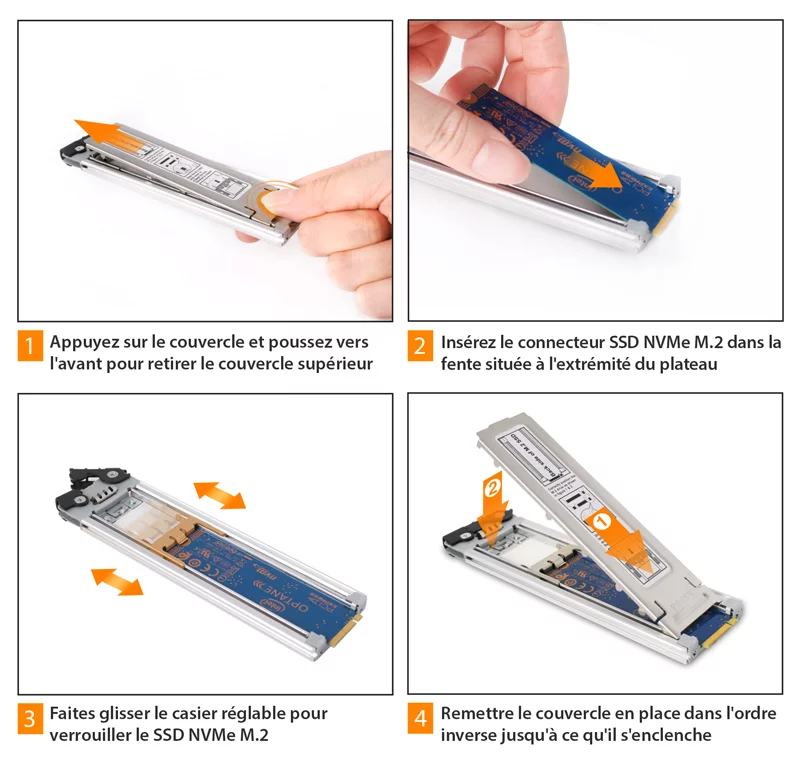

    Le ToughArmor MB852M2PO-B est conçu avec un casier réglable M.2 en instance de brevet pour l'installation/le retrait sans outil du disque. Il suffit d'insérer les disques SSD M.2 (2230, 2242, 2260, 2280 et 22110), de déplacer l'armoire réglable M.2 jusqu'à ce qu'elle fixe fermement le disque SSD M.2 et ferme le couvercle. L'ensemble du processus ne prend que 10 secondes, ce qui vous permet d'économiser votre temps et vos ressources.
  • Performances supérieures de PCIe 4.0
    Pour utiliser pleinement les vitesses du SSD NVMe M.2, chaque baie de disque du MB852M2PO-B utilise sa propre connexion PCIe Gen 4 OCuLink (SFF-8612) et supporte une vitesse de transfert de données allant jusqu'à 64Go/s, ce qui est jusqu'à 2 fois plus rapide que le PCIe 3.0 et 10 fois plus rapide que l'interface SATA.
  • Technologie EMI Grounding
    La mise à la terre de votre SSD M.2 est très importante grâce à de nombreux échanges. Échanger le disque sans le mettre correctement à la terre peut entraîner des dommages matériels dus aux chocs statiques. Grâce à notre technologie innovante de mise à la terre EMI, une fois que l'armoire M.2 se clipse dans le trou de vis du SSD, celui-ci sera mis à la terre dans tout le plateau et le boîtier de l'armoire. Une fois le boîtier installé dans le système avec quatre vis sur son côté, il sera alors mis à la terre dans tout votre système informatique.
  • Une protection rigoureuse pour les environnements les plus hostiles
    La série ToughArmor est équipée d'un châssis et d'un plateau entièrement métalliques robustes pour assurer une longue durée de vie au produit. Un mécanisme anti-vibrations est intégré au châssis pour réduire le bruit et protéger le disque des dommages causés à l'environnement.
  • Indicateur LED
    Le MB852M2PO-B est équipé d'un indicateur LED d'activité du disque dur sur le plateau pour indiquer la puissance et l'activité du disque dur. La LED sera automatiquement éteinte lorsqu'aucun disque n'est installé pour indiquer une baie vide.
  • Compatibilité exceptionnelle des produits
    Le MB852M2PO-B est compatible avec les cartes mères, les cartes RAID/HBA et les adaptateurs M.2 de grandes marques telles que Adaptec, Areca, Broadcom, HighPoint, Supermicro, etc. Cette compatibilité vous donne la liberté de choisir parmi une large gamme d'options matérielles, dépassant ainsi les contraintes des configurations de systèmes à marque unique. Pour plus d'informations sur la compatibilité des produits, cliquez ici.
Caractéristiques principales
Convient pour 2x SSD PCIe M.2 NVMe de toute longueur - 2230 (30mm), 2242, (42mm), 2260 (60mm), 2280 (80mm), and 22110 (110mm)

Utilise 2x connecteurs PCIe Gen 4 OCuLink et supporte un taux de transfert jusqu'à 64Go/s

Connecteur OCuLinkqui supporte la spécification SFF-9402

S'installe dans une baie de disque optique (ODD) 9.5mm ultra-slim
Espace dispnibile minimum dans la biae ODD - 160mm

Conçu pour les PC industriels personnalisés, les serveurs montés en rack et les systèmes embarqués

Plateau de disque amovible avec une conception d'installation du disque sans outils pour un entretien facile du disquee

Le système de verrouillage Eagle-hook maintient le disque en sécurité dans le rack

EMI-Grounding – protège les disques contre les dommages électriques

La technologie anti-vibration (AVT) réduit le bruit et protège contre les dommages environnementaux

La technologie APT (Active Power Technology) permet d'économiser de l'énergie en arrêtant l'appareil lorsqu'aucun disque n'est installé

Un coussin thermique intégré conduit la chaleur du disque dur au plateau métallique

Assistance gratuite de la part d'agents d'assistance technique formés par des professionnels.

L'hôte NVMe et la connexion OCuLink sont nécessaires. Non compatible avec l'hôte SATA

Conçu pour les baies Slim ODD sans fond de panier avec un espace minimum de 160 mm



Spécification
Nom du produit: 2 x M.2 NVMe SSD Mobile Rack Enclosure for Ultra Slim ODD Bay (9.5mm)
Numéro du modèle: MB852M2PO-B
Couleur: Noir
Taille de disque supportée: 2 x SSD NVMe PCIe M.2 (2230/2242/2260/2280/22110)
Type de disque compatible: NVMe
Nombre de disques: 2
Longueur de disque supportée 30mm - 110mm
Baie de disque: 1 x Baie externe ODD Ultra Slim
(Longueur disponible minimale - 160mm)

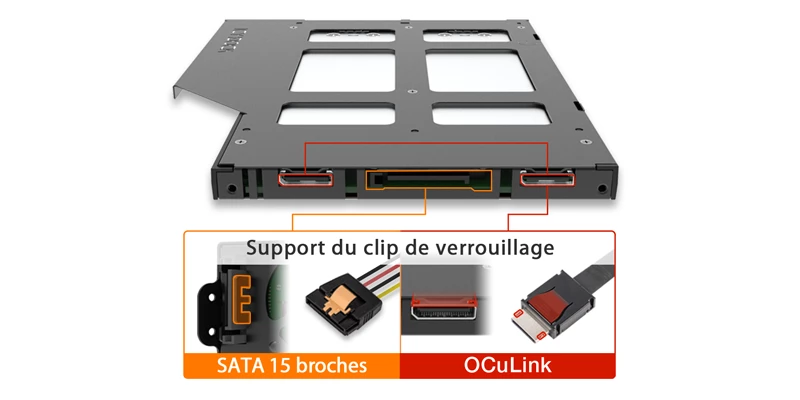

Interface hôte: 2 x OCuLink SFF-8612 4i, brochage défini par SFF-9402 Rev 1.1 (carte HBA/RAID Tri-Mode incompatible)
Alimentation: 1 x Alimentation SATA 15pin
Taux de transfert: Jusqu'à 64Go/s (En fonction de la vitesse du SSD)
Capacité du support SSD: Pas de limite
Refroidissement du disque: Dispersion passive de la chaleur via le corps en métal
Matériau: Métal avec plastique ABS partiel
Poids net du Produit : 263g
Poids brut du colis: 322g
Indicateur LED d'activité du disque: SSD alimenté : vert fixe ; Accès au SSD : vert clignotant

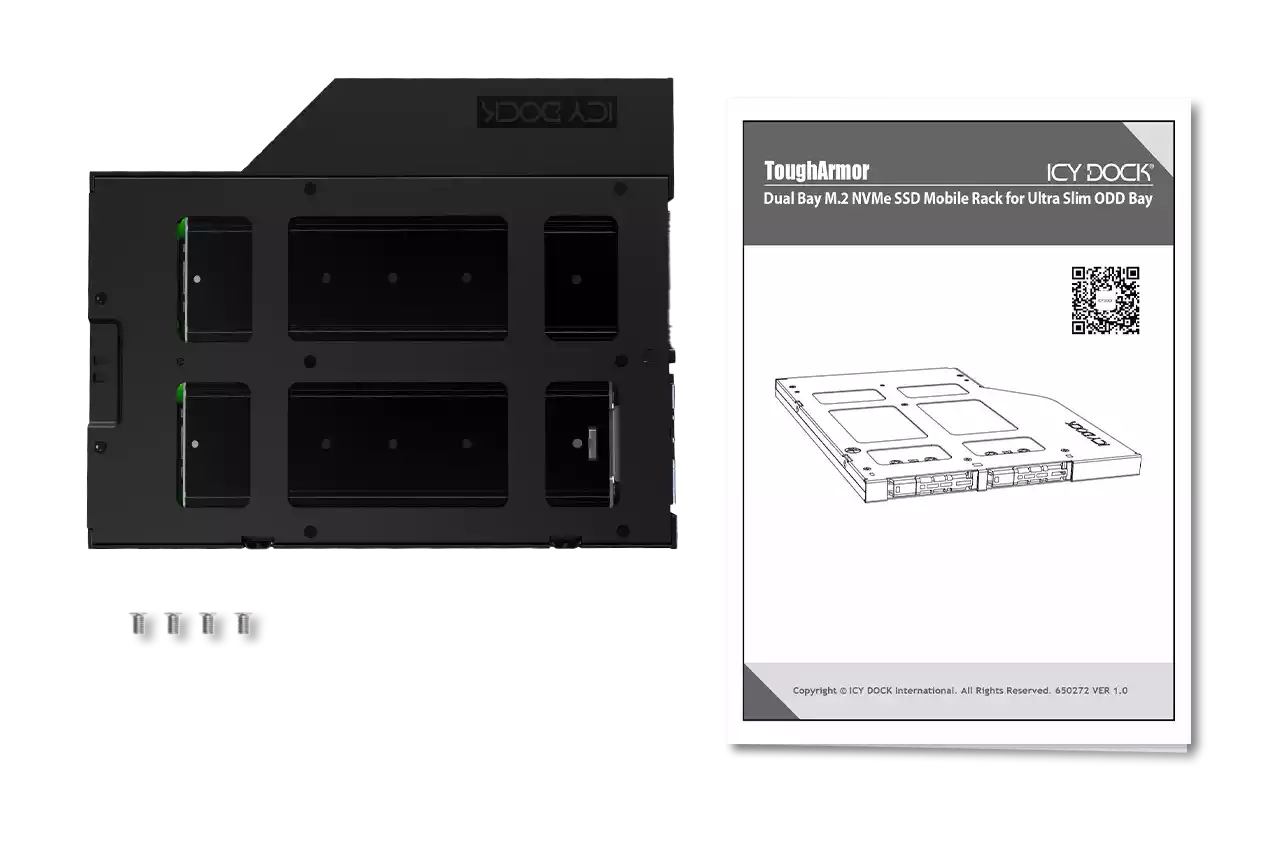

Contenu du colis: Appareil, Mode d'emploi, vis
Taux d'insertion du connecteur M.2: 5,000
Humidité: 5%~65% RH
Température de fonctionnement: 0°C to 70°C (32°F to 158°F)
Température de stockage: -35°C to 70°C (-31°F to 158°F)
Compatibilité: CE, RoHS, REACH
Garantie: 5 ans

FAQ

Q: Pouvez-vous recommander une carte d'extension qui fonctionne avec le MB852M2PO-B ?

R: Les cartes d'extension suivantes sont compatibles avec le MB852M2PO-B. Nous recommandons vivement d'utiliser le câble officiel pour une meilleure compatibilité.




Nous sommes en train de certifier notre boîtier NVMe avec les principaux fabricants de cartes additionnelles. Nous ajouterons les cartes d'extension compatibles à la liste.



Vous pouvez cliquer ici pour signaler une carte/câble d'extension compatible. Si vous souhaitez vérifier la compatibilité d'une ou plusieurs cartes d'extension qui ne figurent pas sur la liste, veuillez cliquer ici.


Q: J'utilise des cartes HBA et RAID Intel/Broadcom tri-mode avec le MB852M2PO-B, mais les disques n'apparaissent pas dans mon système.

R: Le MB852M2PO-B est conçu pour être compatible uniquement avec les cartes hôtes NVMe. Par conséquent, en raison des différences de conception de la carte de circuit imprimé, les cartes hôtes Tri-mode NVMe/SAS/SATA récemment introduites ne sont pas compatibles avec le MB852M2PO-B. Si vous avez acheté le boîtier et que vous rencontrez des problèmes de connectivité avec les cartes Tri-mode, veuillez nous contacter à tech@icydock.fr pour obtenir de l'aide..


Q: Le système ne détecte pas le SSD M.2 installé dans le boîtier ICY DOCK. Que devrais-je faire?

R: Étant donné que le SSD M.2 n'est pas conçu pour le remplacement à chaud, nous vous recommandons vivement d'éteindre l'appareil/le système avant d'insérer ou de retirer un SSD M.2. Si le système ne parvient toujours pas à détecter le disque, suivez les étapes ci-dessous pour rechercher manuellement un nouveau matériel :



Windows 10 / Windows 8 – Dans la boîte de recherche de la barre des tâches, tapez Gestionnaire de périphériques et cliquez dessus dans le menu. Lorsque la fenêtre du gestionnaire de périphériques s'affiche, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur le bouton Rechercher les modifications matérielles.



Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau, sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur Rechercher les modifications matérielles.


Image result for disk drive scan for hardware changes




Q: J'ai des difficultés à fermer le couvercle du plateau du lecteur et je n'arrive pas à insérer le plateau du lecteur jusqu'au boîtier du lecteur après avoir placé le SSD M.2 sur le plateau du lecteur.

R: Assurez-vous de verrouiller le M.2 SSD avec le casier M.2 réglable. Le couvercle du plateau ne se fermera pas correctement si le casier M.2 n'est pas entièrement verrouillé. Si vous avez des difficultés à fixer le casier M.2 ou à fermer le couvercle, il se peut que le SSD M.2 que vous utilisez ne respecte pas l'épaisseur standard du SSD M.2, qui est inférieure à 1,5 mm de hauteur pour chaque côté, la hauteur totale ne dépassant pas 3,8 mm. L'utilisation du SSD M.2 avec une épaisseur non standard entraînera une tension inadéquate sur le casier et le couvercle du plateau M.2 et un mauvais alignement du connecteur M.2. Si vous rencontrez des problèmes pour insérer le plateau du lecteur dans le boîtier, veuillez arrêter l'opération immédiatement et vérifier que l'épaisseur du lecteur est conforme à l'épaisseur standard du connecteur M.2 SSD - moins de 1,5 mm de hauteur de chaque côté et moins de 3,8 mm pour la hauteur totale.

Metal heat dissipation sticker



Remarque : certains disques M.2 SSD utilisent un autocollant métallique de dissipation de la chaleur qui fait que l'épaisseur de chaque côté est supérieure à 1,5 mm. Enlever l'autocollant résoudra le problème, mais faites-le à vos propres risques (pourrait annuler la garantie du SSD)



Le boîtier ICY DOCK est conçu pour être compatible avec le SSD M.2 d'épaisseur standard. Nous vous recommandons vivement de vérifier l'épaisseur du lecteur avant l'achat, et veuillez vous référer à la liste des SSD M.2 incompatibles ci-dessous pour plus d'informations :



SSDs M.2 NVMe connus pour être incompatibles avec le boîtier ICY DOCK :




Veuillez contacter contact@icydock.fr si le problème persiste afin que nous puissions le résoudre le plus rapidement possible.

Cliquez sur ici pour signaler un SSD M.2 compatible/incompatible.
