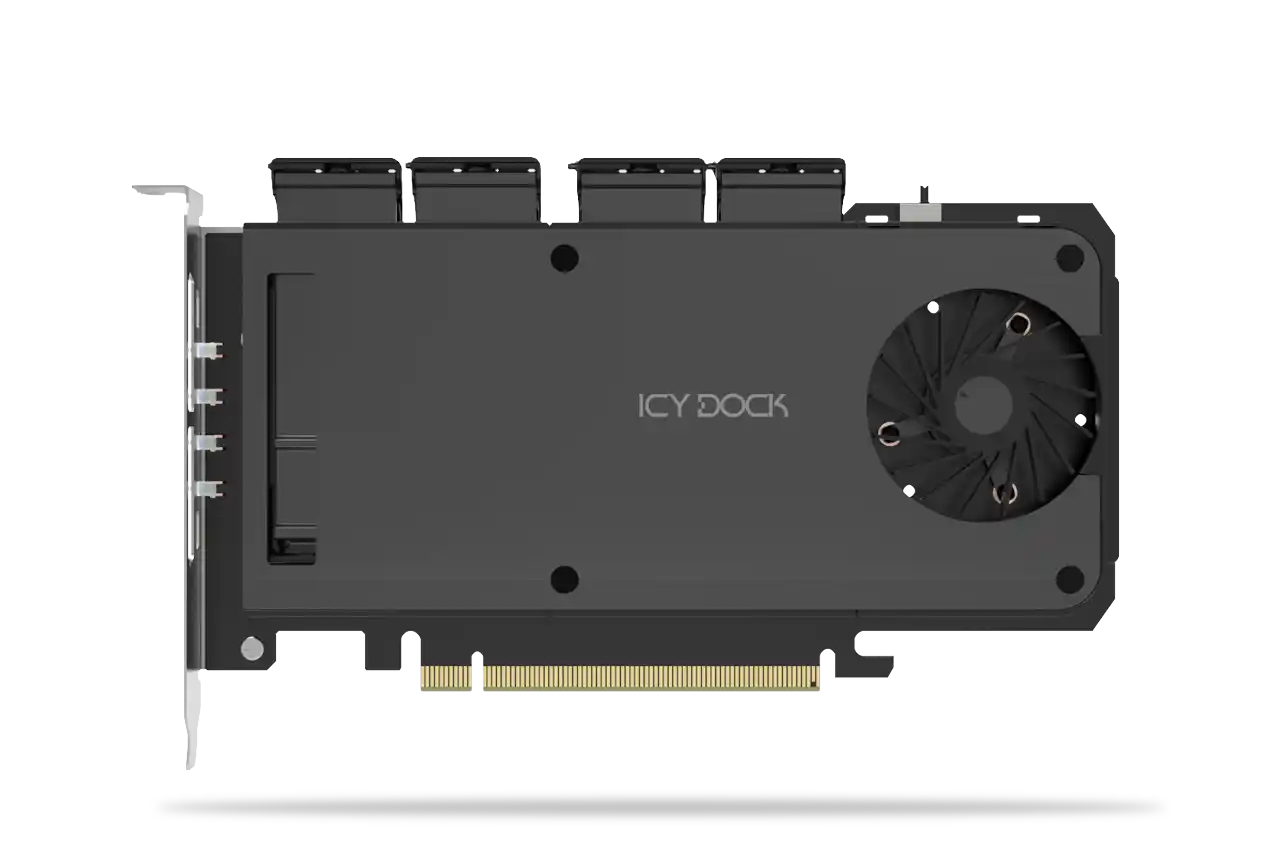

ExpressSlot Slide MB204MP-1B

Carte adaptateur de rack mobile pour 4 x SSD M.2 NVMe vers PCIe 4.0 x16 pour port d'extension PCIe (bifurcation PCIe requise)
Détails du produit
  • Présentation de la carte adaptateur de rack mobile innovante pour 4 SSD M.2 NVMe PCIe amovibles, ExpressSlot Slide MB204MP-1B, conçue pour l'emplacement d'extension PCIe 4.0 x16. Obtenez des vitesses de transfert de données remarquables allant jusqu'à 64 Gbit/s par lecteur. En utilisant des cartes mères avec capacité de bifurcation PCIe (x4, x4, x4, x4 pour un emplacement x16), le MB204MP-1B permet aux utilisateurs d'ajouter ou de retirer rapidement quatre SSD M.2 NVMe indépendants via un seul emplacement PCIe x16. Ce produit est le premier boîtier de rack mobile permettant l'ajout et le retrait faciles de 4 SSD M.2 NVMe directement sur une carte adaptateur PCIe. Idéal pour les environnements nécessitant des installations SSD M.2 NVMe haute densité dans un espace limité, le MB204MP-1B garantit une maintenance, des mises à niveau et un remplacement de disque rapides. Cela le rend parfait pour les applications telles que les centres de données, le calcul haute performance et les solutions de stockage d'entreprise, où l'efficacité de l'espace et la facilité d'accès sont cruciales.

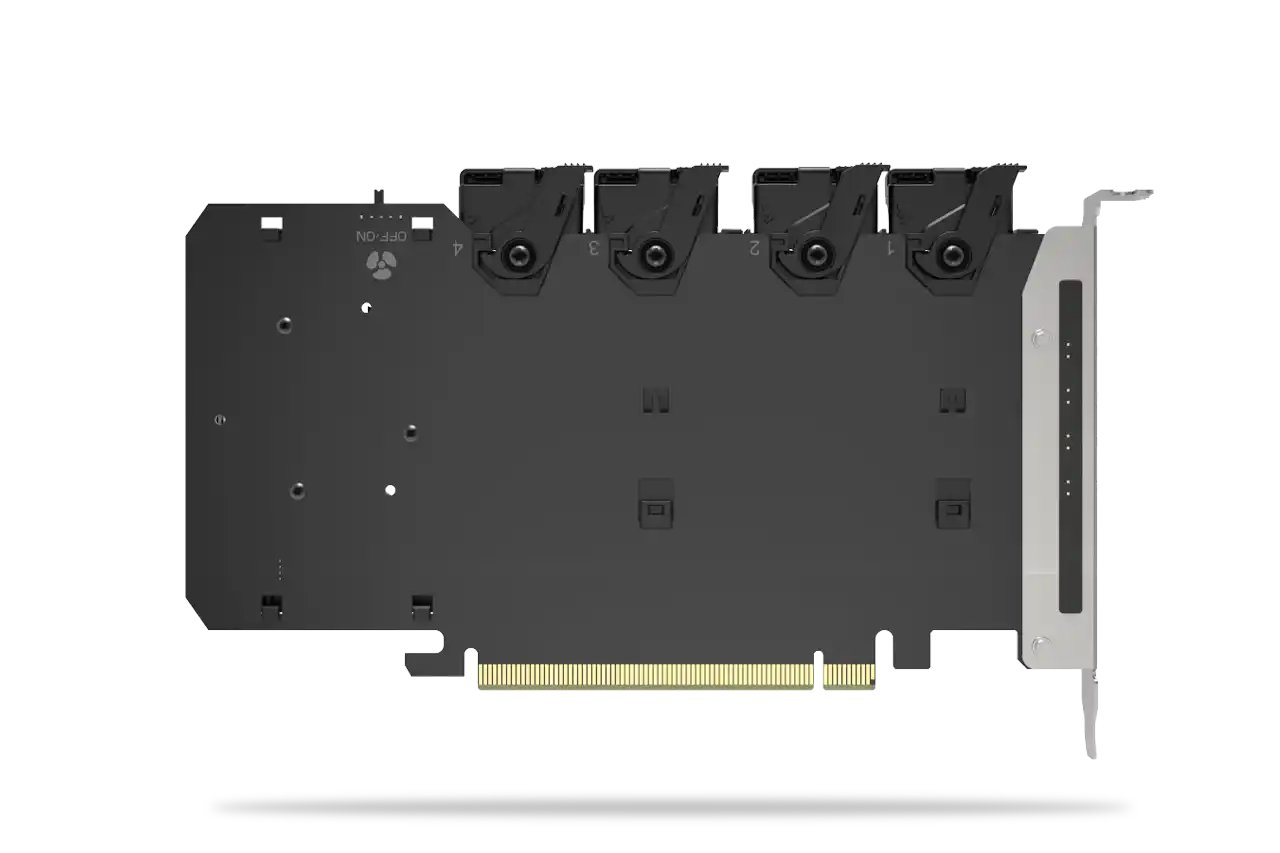

  • Conception de retrait sans effort du plateau SSD
    Le nouveau plateau amovible pour SSD M.2 du MB204MP-1B offre une solution compacte et peu encombrante. Son bouton de déverrouillage rapide est conçu de manière ergonomique pour une utilisation facile. Les utilisateurs peuvent ouvrir rapidement le panneau latéral de leur boîtier d'ordinateur et faire glisser le bouton de déverrouillage rapide vers la gauche pour extraire le plateau SSD M.2 avec un minimum d'effort. L'ensemble de ce processus prend moins d'une minute, ce qui offre une amélioration significative en termes de commodité par rapport aux cartes d'adaptation M.2 traditionnelles, qui nécessitent le retrait de la carte d'adaptation de la carte mère et le dévissage du SSD M.2.

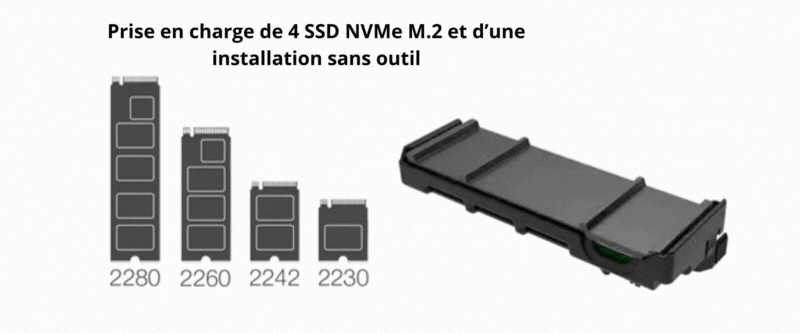

  • Accès SSD rapide et sans outil
    Le MB204MP-1B est équipé de plateaux de disque amovibles qui permettent de retirer et d'installer le disque sans outil. Déverrouillez simplement le bouton de déverrouillage rapide pour libérer le plateau de disque et accéder aux SSD M.2 NVMe sans avoir à utiliser d'outils ou de vis. Chaque emplacement M.2 est compatible avec différentes longueurs de disque M.2 de 30 mm à 80 mm (2230 / 2242 / 2260 / 2280).

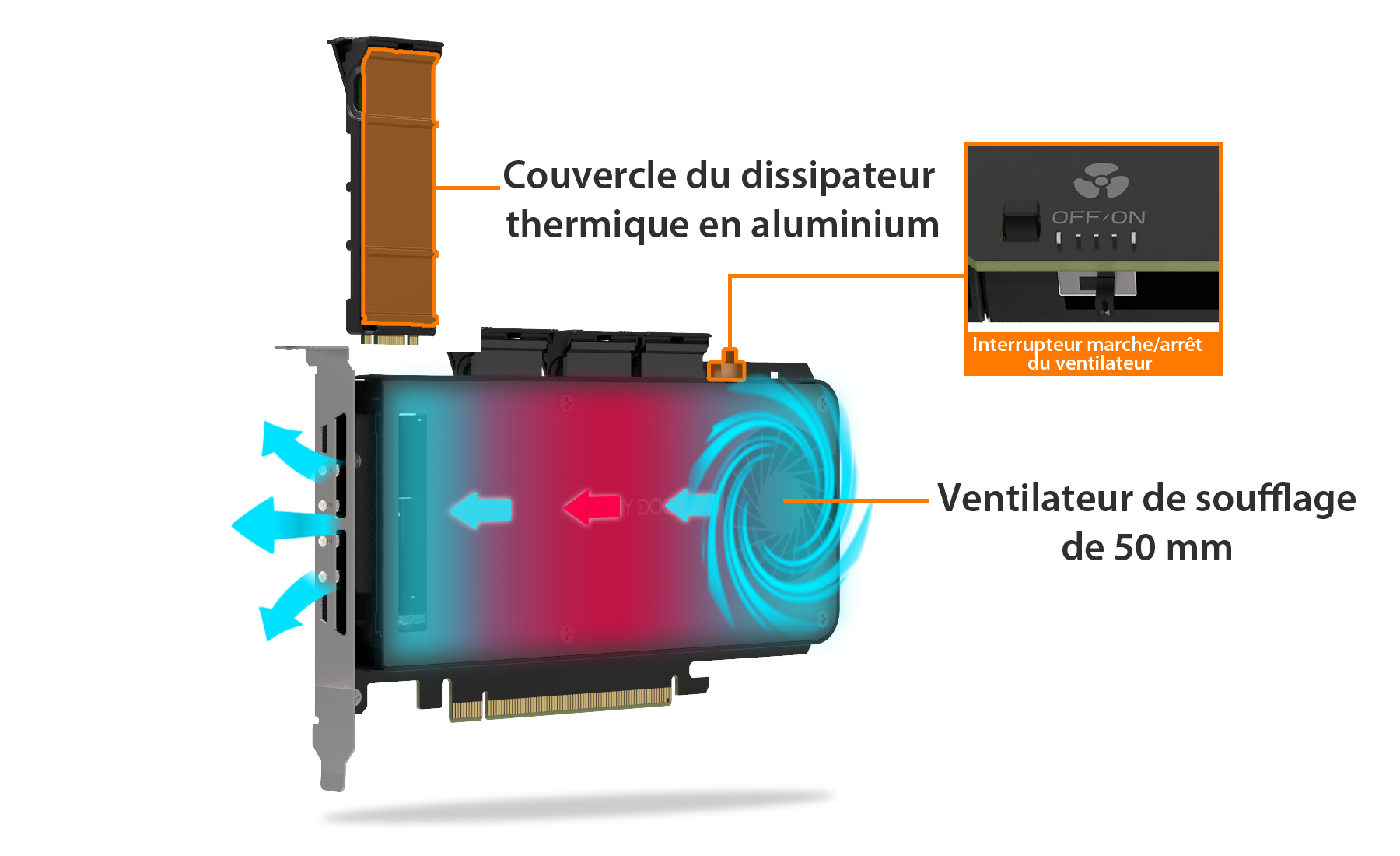

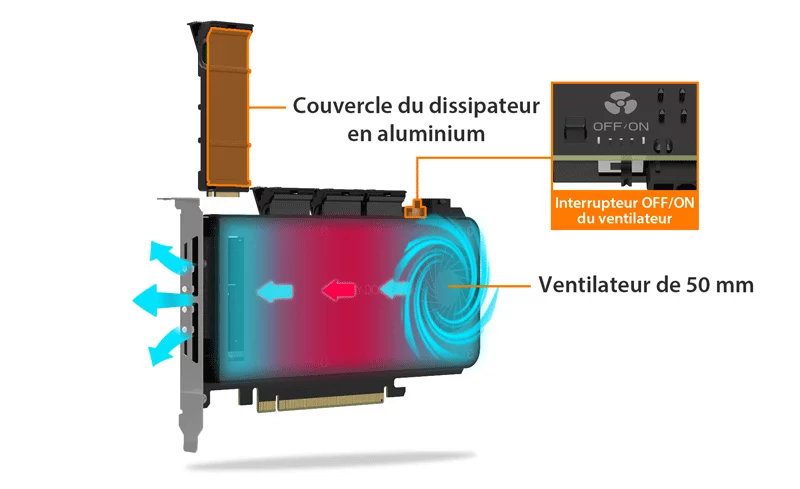

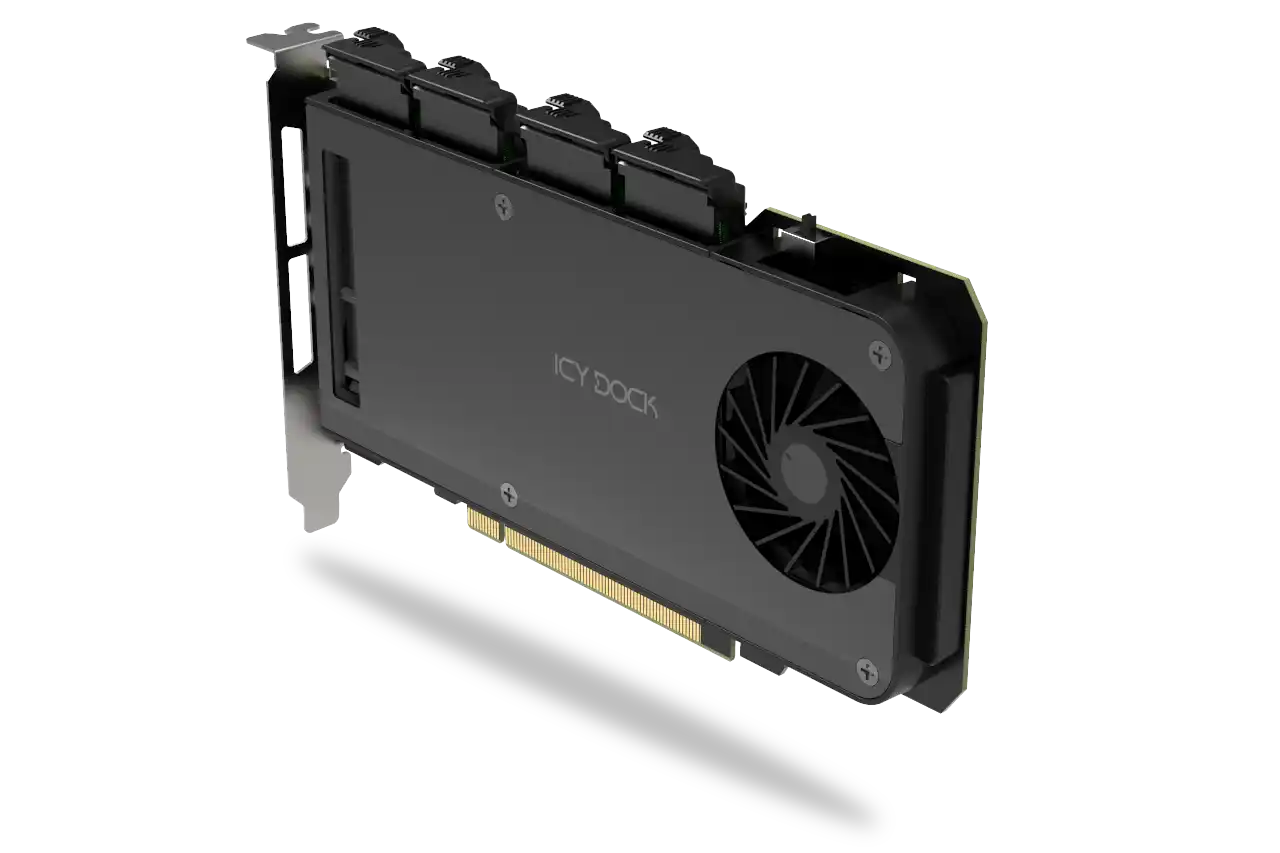

  • Mécanisme de refroidissement avancé pour des performances supérieures
    Le MB204MP-1B intègre un mécanisme de refroidissement avancé pour maintenir la température de fonctionnement optimale des SSD M.2 NVMe. Chaque plateau de disque amovible est doté d'un couvercle de dissipateur thermique en aluminium qui dissipe efficacement la chaleur générée par les SSD. Les coussinets thermiques inclus assurent un transfert de chaleur efficace des SSD vers le dissipateur thermique en aluminium, maximisant ainsi l'efficacité du refroidissement. De plus, la conception du flux d'air canalise l'air à travers le système, expulsant rapidement l'air chaud et maintenant un environnement frais pour les SSD. L'unité est équipée d'un ventilateur soufflant de 50 mm pour améliorer encore le refroidissement. Pour les systèmes avec un refroidissement adéquat ou les environnements nécessitant un bruit minimal, le MB204MP-1B comprend un interrupteur marche/arrêt du ventilateur, permettant aux utilisateurs de désactiver le ventilateur selon les besoins.
  • Performances PCIe 4.0 supérieures
    L’avantage de l’utilisation de l’interface PCIe 4.0 est qu’elle fournit l’alimentation et les données via un seul emplacement PCIe, réduisant ainsi l’encombrement des câbles du système. De plus, la vitesse de transfert ultra-rapide de 64 Gbit/s est nettement supérieure à celle du SATA III, ce qui en fait une solution idéale pour les applications gourmandes en données telles que l’apprentissage automatique, le cloud computing, l’exploration de données ou même le traitement d’images.

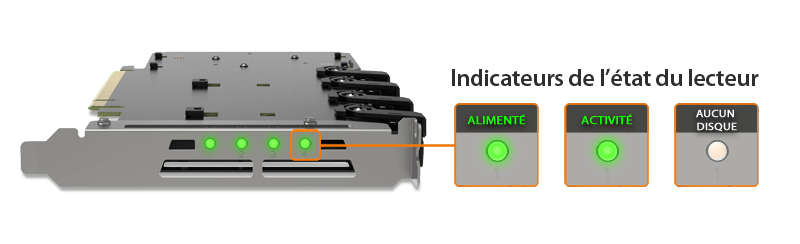

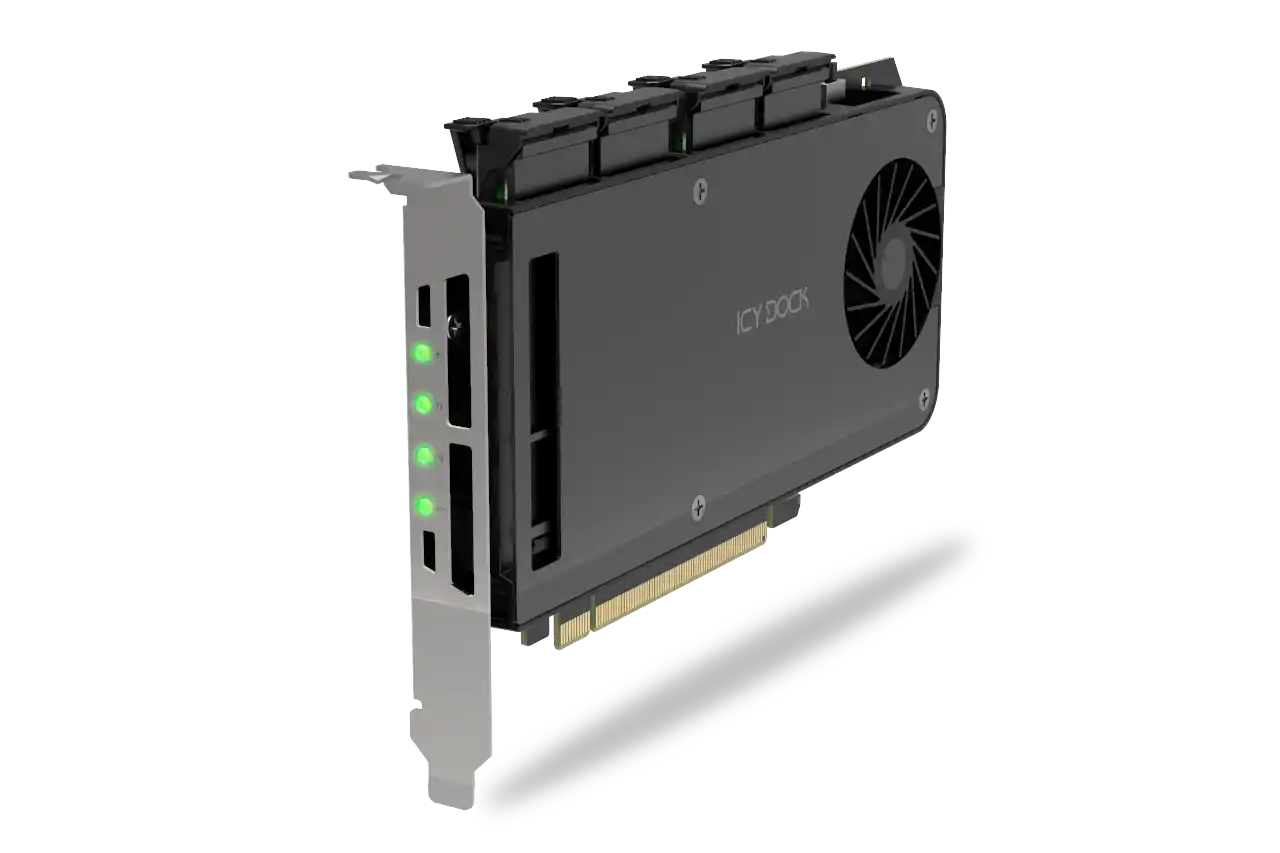

  • Indicateurs d'état de lecteur individuels
    Le MB204MP-1B est équipé d'indicateurs LED sur la façade PCIe pour afficher l'état d'alimentation et d'activité du lecteur. Les LED s'éteignent automatiquement lorsqu'aucun lecteur n'est détecté pour économiser de l'énergie.

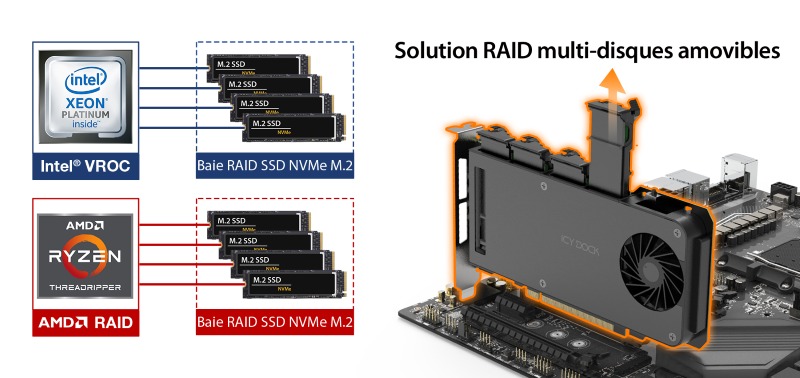

  • Le MB204MP-1B est compatible avec la fonction Intel® VROC (Virtual RAID-on-CPU) et AMD PCIe 4.0 NVMe RAID, ce qui vous permet de créer une matrice RAID 0/1/5/10 bootable avec jusqu'à quatre SSD M.2 NVMe 4.0 sans avoir besoin d'une carte contrôleur RAID coûteuse. De plus, la conception du plateau SSD amovible vous permet d'échanger les SSD sans démonter le MB204MP-1B de l'emplacement PCIe, ce qui rend la maintenance du disque plus efficace et plus simple.

    Remarque : le MB204MP-1B agit comme un pont entre l'hôte (carte mère) et le disque. La fonction RAID dépend de la conception et des exigences de la carte mère.
Caractéristiques principales

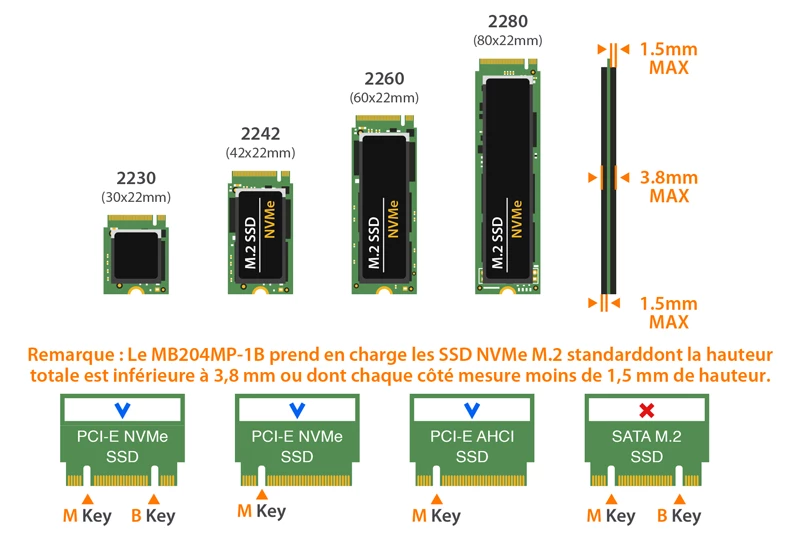

Convient à 4x M.2 PCIe NVMe SSD de 30-80mm (2230, 2242, 2260, 2280)


Utilise un emplacement PCIe 4.0 x16 (la bifurcation PCIe x4, x4, x4, x4 pour PCIe 16x est nécessaire pour accéder à quatre disques).


S'installe dans un emplacement PCIe express simple largeur et pleine hauteur

Plateau de disque amovible avec installation du disque sans outil pour faciliter l'entretien du disque.

La conception du bouton à dégagement rapide permet d'enlever et d'installer le SSD rapidement et facilement.

L'interrupteur marche/arrêt du ventilateur offre une grande souplesse pour les systèmes suffisamment refroidis ou les environnements sensibles au bruit.

Active-Power Technology (APT) - économise de l'énergie en éteignant l'appareil lorsqu'aucun lecteur n'est installé.

L'interface PCIe assure l'alimentation et le transfert de données pour réduire l'encombrement des câbles.

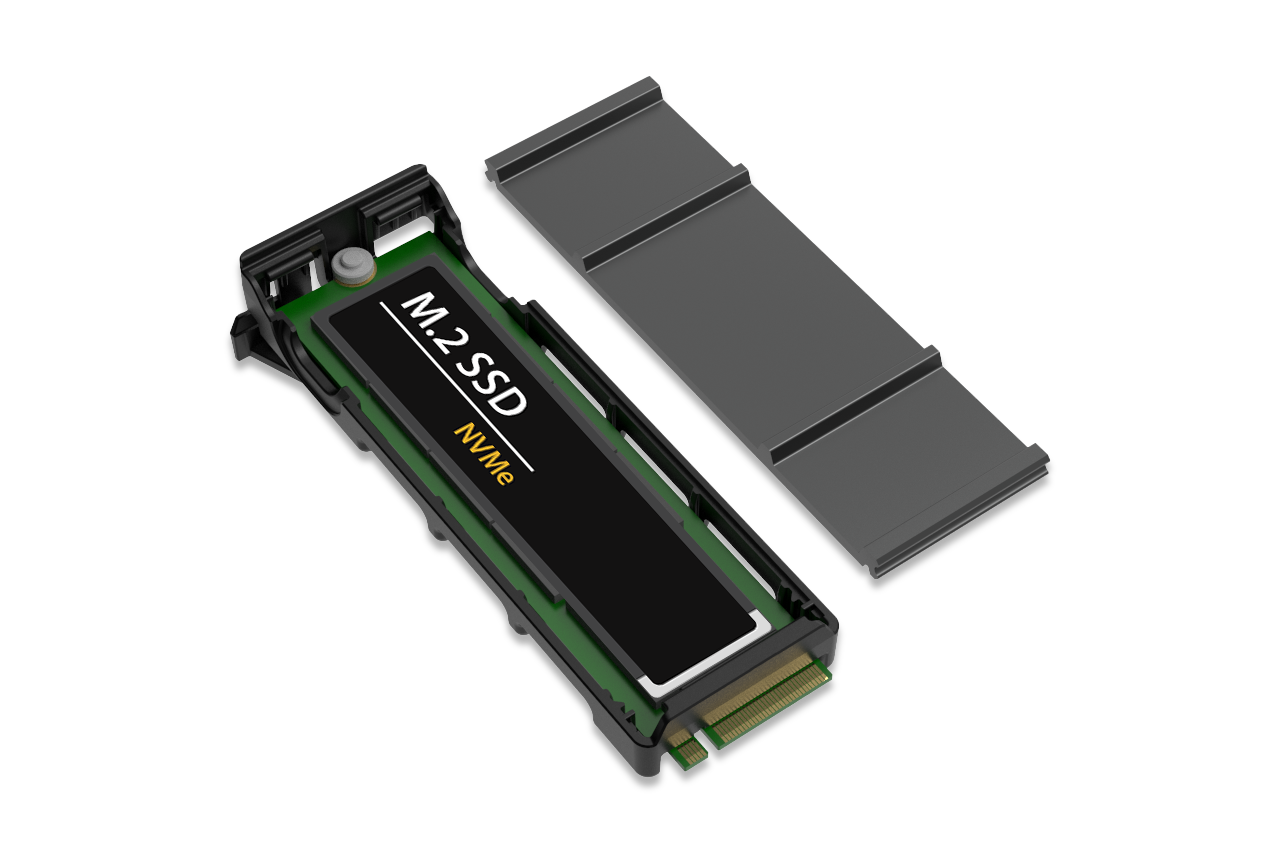

Le coussin thermique inclus conduit la chaleur du SSD vers le couvercle du dissipateur thermique en aluminium.

Garantie limitée de 5 ans contre tous les défauts de fabrication

Assistance gratuite d'un agent d'assistance technique professionnel basé aux États-Unis


Spécification
Numéro de modèle : MB204MP-1B
 Couleur : Noir
Taille du disque de support : M / B + M clé M.2 PCIe NVMe SSD 2230/2242/2260/2280
Type de lecteur compatible : M.2 PCIe 3.0/4.0/5.0 NVMe SSD
Nombre de lecteurs: 4
Baie de disque : 1 x PCIe 4.0 ou 3.0 x16 emplacement d'extension
(la carte mère nécessite des emplacements PCIe x16 divisés en x4/x4/x4/x4)
Interface de l'hôte : PCIe 4.0 x16
Entrée d'alimentation : 1 x PCIe doigt d'or
Taux de transfert: PCIe 4.0 x4 jusqu'à 64 Gbps par SSD
Capacité de prise en charge des disques SSD : Aucune limitation
Refroidissement du lecteur : 1 x ventilateur de 50 mm
Structure / Matière : Support/couvercle IO en métal avec PCBA et écran en plastique
Dimension du produit (L x H x P) : 126.9 x 21.59 x 204.5 mm
Poids net du produit : 229g
Poids brut du colis: 370g
Indication de la LED d'activité du lecteur : Alimentation de l'appareil : vert fixe
Activité du dispositif : vert clignotant
Vide : LED éteinte

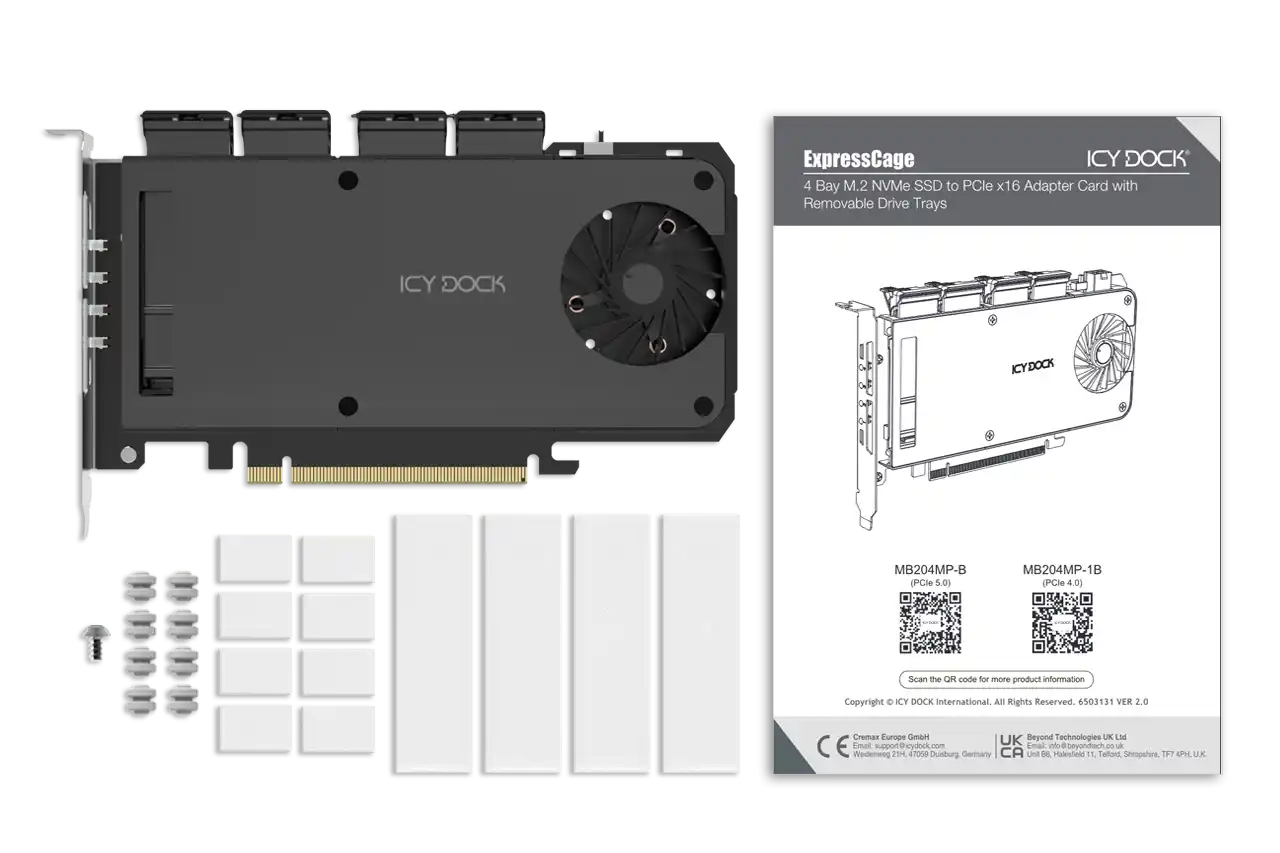

Contenu du colis: Dispositif, manuel d'utilisation, coussinets thermiques, clips de montage pour SSD M.2, vis
Taux d'insertion du connecteur : 5,000
Humidité: 5%~65% RH
Température de fonctionnement : 0°C à 60°C (32°F à 140°F)
Température de stockage: -35°C à 70°C (-31°F à 158°F)
Conformité : CE, RoHS, REACH
Garantie : 5 ans


Produits associés:

Série de produits apparentés:

  • NVMe Enclosures
  • Space-Saving Enclosures
FAQ

Q: Comment puis-je m'assurer que ma carte mère est compatible avec le MB204MP-B/MB204MP-1B et qu'elle peut détecter et lire les quatre disques SSD NVMe qui y sont installés ?

A: R : Votre carte mère doit répondre aux critères suivants pour reconnaître et lire quatre disques SSD NVMe :


  1. La carte mère doit prendre en charge la bifurcation PCIe, qui divise un seul emplacement PCIe x16 en plusieurs canaux. Par exemple, pour diviser en quatre voies PCIe x4 (x4/x4/x4/x4) afin de prendre en charge quatre disques SSD M.2 NVMe.
  2. La combinaison de votre carte mère et de votre CPU doit fournir suffisamment de voies PCIe pour prendre en charge tous les périphériques PCIe installés sur la carte mère (y compris les disques SSD M.2 NVMe dans les emplacements M.2).
  3. L'emplacement PCIe que vous utilisez pour installer le MB204MP-B/MB204MP-1B doit avoir suffisamment de voies PCIe et être correctement configuré avec la bifurcation PCIe.

Conseil clé: La disponibilité des voies PCIe dépend des spécifications de votre carte mère et de votre processeur, ainsi que du nombre de disques SSD PCIe et d'autres périphériques installés. Par conséquent, nous ne pouvons pas garantir la compatibilité avec le MB204MP-B / MB204MP-1B en nous basant uniquement sur une liste de compatibilité. Nous vous recommandons vivement de consulter le fournisseur de votre carte mère pour confirmer le nombre de voies PCIe disponibles dans votre système et si les emplacements PCIe vides restants peuvent pleinement prendre en charge le MB204MP-B / MB204MP-1B avec quatre SSD M.2 NVMe.


Si vous ne pouvez pas obtenir ces informations auprès du fournisseur de votre carte mère, vous pouvez suivre les étapes ci-dessous pour vérifier vous-même la compatibilité (s'applique uniquement aux cartes mères Asus, ASRock et AORUS).



Étape 1: Ouvrez la liste de compatibilité de la carte mère et localisez le modèle de votre carte mère.



Étape 2 : Une fois que vous avez trouvé le modèle de votre carte mère, vérifiez l'emplacement PCIe qui peut prendre en charge le MB204MP-B / MB204MP-1B en fonction du CPU que vous utilisez. Vous avez besoin d'un emplacement PCIe prenant en charge 4 (x4+x4+x4+x4) pour détecter quatre SSD M.2 NVMe. Si votre emplacement PCIEX16_1 est déjà occupé par un autre périphérique PCIe, tel qu'un GPU ou une carte RAID, alors PCIEX16_2 et PCIEX16_3 ne pourront utiliser que les voies PCIe restantes. Reportez-vous à la distribution des voies PCIe pour différentes configurations afin d'identifier l'emplacement PCIe approprié en fonction du modèle de votre carte mère, du type de CPU et de l'utilisation actuelle de l'emplacement PCIe, et de trouver l'emplacement où vous pouvez installer le MB204MP-B / MB204MP-1B. L'exemple ci-dessous utilise la carte ASUS AMD CROSSHAIR VII HERO pour vous aider à mieux comprendre comment utiliser cette liste de compatibilité.


Exemple:
Pour l'ASUS AMD CROSSHAIR VII HERO, si vous utilisez des processeurs AMD Ryzen série 1000 / série 2000 / série 3000 / série 5000, l'emplacement PCIEX16_1 de la carte mère peut prendre en charge le MB204MP-B / MB204MP-1B et fonctionne avec quatre SSD M.2 NVMe. Cependant, si vous utilisez un CPU AMD Ryzen™ 5000 G-Series/ 4000 G-Series, l'emplacement PCIEX16_1 de la carte mère ne peut prendre en charge que trois SSD M.2 NVMe dans le MB204MP-B / MB204MP-1B. Pour les CPU AMD Ryzen 2000 G-Series/ 3000 G-Series/ 7th Generation A-Series/ Athlon X4 Series, l'emplacement PCIEX16_1 de la carte mère ne peut accueillir que deux M.2 NVMe SSD dans le MB204MP-B / MB204MP-1B.






Pour les emplacements PCIe qui ne prennent pas en charge l'installation de quatre disques SSD M.2 NVMe : En fonction de la combinaison de la carte mère, du CPU et du nombre de voies PCIe disponibles pour chaque emplacement, le nombre de disques SSD M.2 NVMe pouvant être lus par le MB204MP-B / MB204MP-1B peut varier. Veuillez vous référer aux instructions ci-dessous pour vous assurer que les disques SSD M.2 NVMe sont installés dans les positions correctes, garantissant ainsi le bon fonctionnement des disques SSD.

Si l'emplacement PCIe correspondant sur le tableau de compatibilité de la carte mère est marqué comme 1(x4), 1(x8) ou 1(x16), cela indique que l'emplacement ne prend en charge qu'un seul SSD. Veuillez installer le disque SSD dans l'emplacement indiqué par la flèche bleue dans le diagramme..


S'il est marqué 2(x4+x4), cela signifie que l'emplacement PCIe prend en charge deux disques SSD. Veuillez installer les disques SSD dans les emplacements indiqués par les flèches bleues dans le diagramme..


S'il est marqué 2(x8+x8), cela signifie que l'emplacement PCIe prend en charge deux disques SSD. Veuillez installer les disques SSD dans les emplacements indiqués par les flèches bleues dans le diagramme.


S'il est marqué 3(x8+x4+x4), cela signifie que l'emplacement PCIe prend en charge trois disques SSD. Veuillez installer les disques SSD dans les emplacements indiqués par les flèches bleues dans le diagramme..


Remarques importantes : :

  1. La méthode de vérification de la compatibilité avec les cartes mères Intel suit les mêmes étapes que l'exemple AMD ci-dessus.
  2. Les emplacements PCIe partagent des voies PCIe et le mode de bifurcation PCIe varie en fonction de la position de l'emplacement PCIe. Tous les emplacements PCIe vides n'ont pas suffisamment de voies pour le MB204MP-B / MB204MP-1B. Si vous avez déjà installé des périphériques tels que des cartes GPU, RAID ou adaptateur HBA, veuillez vérifier si les emplacements PCIe restants peuvent supporter le MB204MP-B / MB204MP-1B.



Pour signaler une carte mère compatible ou incompatible, ou pour vérifier la compatibilité d'une carte mère non répertoriée, veuillez cliquer ici


Q: Le système ne détecte pas le SSD M.2 que j'ai installé dans le boîtier ICY DOCK. Que dois-je faire ?

A: Le SSD M.2 n'étant pas conçu pour être remplacé à chaud, nous vous recommandons vivement d'éteindre le périphérique/système avant d'insérer ou de retirer un SSD M.2. Si le système ne parvient toujours pas à détecter le disque, suivez les étapes ci-dessous pour rechercher manuellement du nouveau matériel ::



Windows 11 / Windows 10 / Windows 8 – Dans la zone de recherche de la barre des tâches, tapez « Gestionnaire de périphériques », et cliquez dans le menu. Une fois que la fenêtre du gestionnaire de périphériques s'affiche, cliquez avec le bouton droit de la souris sur l'icône du  lecteur de disque, puis cliquez  sur Rechercher les modifications matérielles..



Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône icône de l'ordinateur sur le bureau, sélectionnez propriétés, cliquer gestionnaire de périphériques, cliquer avec le bouton droit de la souris sur le icône de l'unité de disque puis cliquez sur recherche de modifications du matériel.


Image result for disk drive scan for hardware changes




Q: J'ai des difficultés à fermer le couvercle du plateau de lecteur et à insérer le plateau de lecteur jusqu'au boîtier après avoir placé le disque SSD M.2 sur le plateau de lecteur.

A: Veillez à verrouiller le SSD M.2 à l'aide de l'étui M.2 réglable. Le couvercle du plateau ne se fermera pas correctement si le verrou M.2 n'est pas complètement fixé. Si vous avez des difficultés à fixer le casier M.2 ou à fermer le couvercle, il se peut que le disque SSD M.2 que vous utilisez ne respecte pas l'épaisseur standard du disque SSD M.2, qui est inférieure à 1,5 mm de hauteur pour chaque côté avec une hauteur totale ne dépassant pas 3,8 mm. L'utilisation d'un disque SSD M.2 d'une épaisseur non standard entraînera une tension inappropriée sur le casier M.2 et le couvercle du plateau et désalignera le connecteur M.2. Si vous rencontrez des difficultés pour insérer le plateau de disque dans le boîtier, arrêtez immédiatement l'opération et vérifiez l'épaisseur du disque pour vous assurer qu'elle est conforme à l'épaisseur standard des disques SSD M.2 - moins de 1,5 mm de hauteur pour chaque côté et moins de 3,8 mm pour la hauteur totale.

Metal heat dissipation sticker



Remarque : certains disques SSD M.2 utilisent un autocollant métallique de dissipation thermique qui fait que l'épaisseur de chaque côté est supérieure à 1,5 mm. Retirer l'autocollant résoudra le problème, mais vous le faites à vos risques et périls (cela pourrait annuler la garantie du SSD).



Le boîtier ICY DOCK est conçu pour être compatible avec les disques SSD M.2 d'épaisseur standard. Nous recommandons vivement de vérifier l'épaisseur du disque avant l'achat, et de se référer à la liste des SSD M.2 incompatibles ci-dessous pour plus d'informations :



L'incompatibilité des disques SSD M.2 NVMe est avérée en raison de l'adaptation physique avec boîtier ICY DOCK:




Si le problème persiste, veuillez contacter  tech@icydock.fr afin que nous puissions le résoudre le plus rapidement possible..

Cliquez  ici pour signaler un SSD M.2 compatible/incompatible.


Q: Je veux voir l'état du lecteur à partir du panneau avant du boîtier/châssis du PC. Que dois-je faire ?

A: Le circuit imprimé du produit comporte un ou plusieurs en-têtes à 2 broches pour le panneau avant. L'état du lecteur peut être affiché à partir du panneau avant après avoir connecté le fil d'E/S avant à l'en-tête à 2 broches correspondant du produit. Pour plus de détails sur les méthodes de connexion, veuillez-vous reporter au manuel d'utilisation du boîtier/châssis PC..

État de l'entraînement Indication par LED
Alimentation Lumière fixe
Accès au lecteur Voyant clignotant

Remarque : Les fils d'E/S connectés au boîtier/châssis du PC ne sont pas inclus dans l'emballage du produit.


Q:Lorsque j'installe la carte sur mon système, celui-ci refuse de démarrer ou d'entrer dans le BIOS ?

A:Vérifiez s'il existe des mises à jour du BIOS pour la carte mère du système. Quelques redémarrages après la mise à jour du BIOS peuvent être nécessaires avant que le MB204MP-B ne soit utilisable. Suivez les instructions du fabricant de la carte mère concernant les mises à jour du BIOS. Si le problème persiste après la mise à jour du BIOS, veuillez nous contacter..
