| Certifications facultatives disponibles pour ExpressSlot Core MB305M4P-B | |
| TAA | Conformité à la loi sur les accords commerciaux |
| UL | Certification de norme de sécurité |
| UL94 | Inflammabilité des matières plastiques |
| FCC | Conformité avec la Commission fédérale des communications |
| Large plage de températures | MIL-STD-810H - Méthodes 501.7 et 502.7 |
| • |
Prend en charge les vitesses de transfert PCIe 4.0 x4 jusqu'à 64 Gbit/s
|
| • |
Prend en charge 1 x SSD NVMe PCIe M.2 (longueur 30-80 mm) aux formats 2230, 2242, 2260 et 2280 |
| • |
Interface PCIe 4.0 x4, également compatible avec les emplacements x8 et x16
|
| • |
Installer dans un emplacement d'extension PCIe pleine hauteur ou demi-hauteur à largeur unique
|
| • |
Plateau SSD NVMe M.2 amovible sans outil pour une maintenance rapide et facile du SSD
|
| • |
Bouton de déverrouillage rapide pour un retrait et une installation rapides du plateau SSD
|
| • |
Couvercle du dissipateur thermique en aluminium et coussin thermique inclus pour une dissipation thermique optimale
|
| • |
Technologie Active Power (APT) pour économiser de l'énergie lorsque l'appareil n'est pas utilisé
|
| • |
Interface PCIe à grande vitesse qui réduit l'encombrement et assure à la fois l'alimentation et le transfert de données
|
| • |
Indicateur LED d'activité du disque pour surveiller l'état du SSD
|
| • |

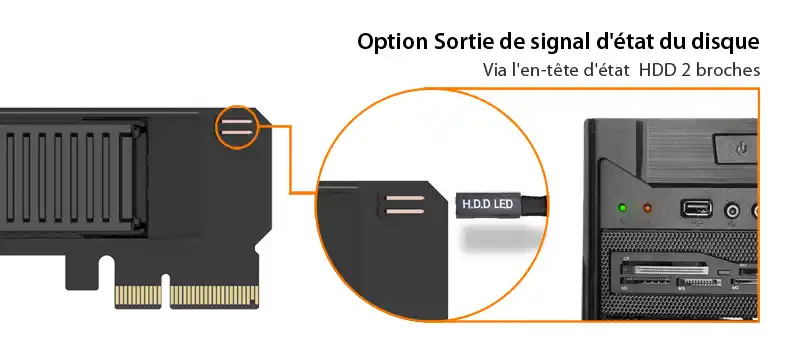

La sortie optionnelle du signal d'activité du disque dur vous permet de transférer le signal d'activité du disque au boîtier de l'ordinateur
|
| • |
Garantie de 3 ans, la meilleure du secteur, pour protéger votre investissement
|
| • |
Assistance gratuite de notre équipe technique hautement qualifiée basée aux États-Unis
|
| Numéro de modèle : | MB305M4P-B |
| Couleur : | Noir |
| Taille du disque supporté : | M / B + M clé SSD NVMe PCIe M.2 2230/2242/2260/2280 |
| Type de disque compatible : | SSD NVMe PCIe 3.0/4.0 M.2 |
| Nombre de disque: | 1 |
| Baie de disque : | 1 x emplacement d’extension PCIe 3.0 ou 4.0 x4 / x8 / x16 |
| Interface de l'hôte : | PCIe 4.0 x4 |
| Alimentation : | Via PCIe |
| Taux de transfert : | Jusqu'à 64 Gbit/s (selon la vitesse du disque dur) |
| Capacité de prise en charge des SSD : | Aucune limitation |
| Refroidissement du disque : | Dispersion de chaleur métallique avec refroidissement passif |
| Structure / Matière: | Support/couvercle d'E/S en métal avec PCBA et blindage en plastique |
| Dimension du produit (L x H x P): | (À DÉTERMINER) |
| Poids net du produit : | (À DÉTERMINER) |
| Poids brut du colis : | (À DÉTERMINER) |
| Indication LED de l'activité du disque : | Alimentation de l'appareil : vert fixe Activité du dispositif : vert clignotant Vide : LED éteinte |
| Contenu du colis : | Dispositif, manuel d'utilisation, coussinets thermiques, clips de montage pour SSD M.2, vis |
| Taux d'insertion du connecteur : | 5,000 |
| Humidité : | 5%~65% RH |
| Température de fonctionnement : | 0°C à 60°C (32°F à 140°F) |
| Température de stockage : | -35°C à 70°C (-31°F à 158°F) |
| Conformité : | CE, RoHS, REACH |
| Garantie : | 3 ans |
Produits associés:
Série de produits associés:
Lien rapide:
Q: Le système ne détecte pas le SSD M.2 que j'ai installé dans le boîtier ICY DOCK. Que dois-je faire ?
A: Étant donné que le SSD M.2 n'est pas conçu pour être remplacé à chaud, nous vous recommandons vivement de mettre l'appareil/système hors tension avant d'insérer ou de retirer un SSD M.2. Si le système ne parvient toujours pas à détecter le disque, suivez les étapes ci-dessous pour rechercher manuellement du nouveau matériel :
Windows 11 / Windows 10 / Windows 8 –Dans la zone de recherche de la barre des tâches, saisissez Gestionnaire de périphériques, et cliquez dessus dans le menu. Une fois que la fenêtre du gestionnaire de périphériques apparaît, faites un clic droit sur l' icône du disque, et cliquez rechercher les modifications matérielles.
Windows 7 – Faites un clic droit sur l' icône d'ordinateur sur le bureau, sélectionnez propriétés, cliquez sur gestionnaire de périphériques, faites un clic droit sur l' icône du disque et puis cliquez sur rechercher les modifications matérielles.
Q: Le boîtier NVMe ICY DOCK prend-il en charge la norme PCIe 4.0 ?
A: Oui, tous les boîtiers ICY DOCK NVMe prennent en charge la norme PCIe 4.0x4, avec des taux de transfert allant jusqu'à 64 Gbit/s.
Q: J'ai des difficultés à fermer le couvercle du plateau de disque et je ne parviens pas à insérer le plateau de disque jusqu'au boîtier de disque après avoir placé le SSD M.2 sur le plateau de disque.

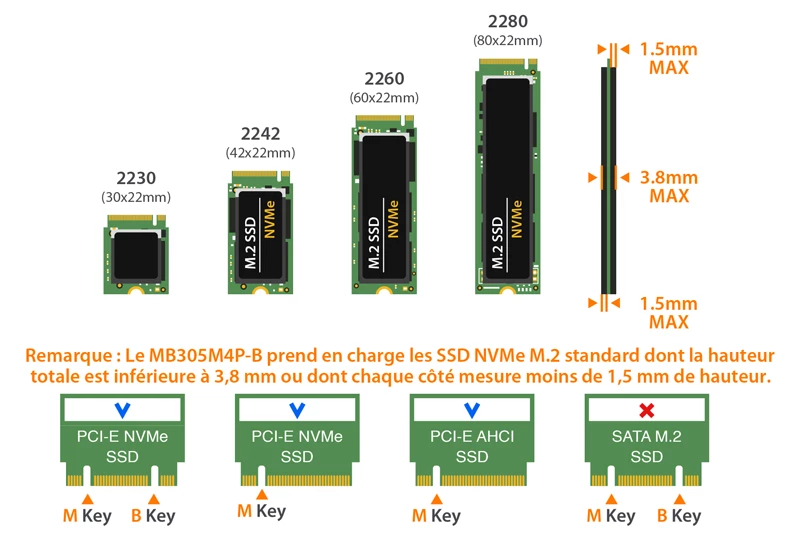

A: Assurez-vous de verrouiller le SSD M.2 avec le verrou M.2 réglable. Le couvercle du plateau ne se fermera pas correctement si le verrou M.2 n'est pas entièrement sécurisé. Si vous rencontrez des difficultés pour sécuriser le verrou M.2 ou fermer le couvercle, le SSD M.2 que vous utilisez peut ne pas respecter l'épaisseur standard du SSD M.2, qui est inférieure à 1,5 mm de hauteur pour chaque côté avec une hauteur totale qui ne dépasse pas 3,8 mm. L'utilisation du SSD M.2 avec une épaisseur non standard entraînera une tension incorrecte sur le verrou M.2 et le couvercle du plateau et entraînera un mauvais alignement du connecteur M.2. Si vous rencontrez des problèmes pour insérer le plateau de disque dans le boîtier, arrêtez immédiatement l'opération et vérifiez l'épaisseur du disque pour vous assurer qu'elle respecte l'épaisseur standard du SSD M.2 - moins de 1,5 mm de hauteur pour chaque côté et moins de 3,8 mm pour la hauteur totale.
Remarque : certains SSD M.2 utilisent un autocollant de dissipation de chaleur en métal qui fait que l'épaisseur de chaque côté est supérieure à 1,5 mm. Le retrait de l'autocollant résoudra le problème, mais faites-le à vos risques et périls (cela peut annuler la garantie du SSD)
Le boîtier ICY DOCK est conçu pour être compatible avec les SSD M.2 d'épaisseur standard. Nous vous recommandons vivement de vérifier l'épaisseur du disque avant l'achat et de vous référer à la liste des SSD M.2 incompatibles ci-dessous pour plus d'informations :
Les SSD NVMe M.2 sont connus pour être incompatibles en raison de la condition physique avec les boîtiers ICY DOCK:
Veuillez nous contacter tech@icydock.fr si le problème persiste afin que nous puissions résoudre le problème dans les plus brefs délais.
Cliquez ici pour signaler un SSD M.2 compatible/incompatible.
Q: Je souhaite voir l'état du disque depuis le panneau avant du boîtier/châssis du PC. Que dois-je faire ?
A: Il y a un ou plusieurs connecteurs à 2 broches sur le panneau avant du produit. L'état du disque peut être affiché à partir du panneau avant après avoir connecté le câble d'E/S avant au connecteur à 2 broches correspondant du produit. Pour des méthodes de connexion détaillées, veuillez vous reporter au manuel d'utilisation du boîtier/châssis du PC.
| Etat du disque | Indication LED |
| Alimentation | Lumière fixe |
| Accès au disque | Voyant clignotant |
Remarque : le câble d'E/S connecté au boîtier/châssis du PC n'est pas inclus dans l'emballage du produit.
Q: Lorsque j'installe la carte sur mon système, mon système refuse de démarrer ou d'accéder au BIOS ?
A: Vérifiez s'il existe des mises à jour du BIOS pour la carte mère du système. Quelques redémarrages après la mise à jour du BIOS peuvent être nécessaires avant que le MB305M4P-B soit utilisable. Suivez les instructions sur les mises à jour du BIOS auprès du fabricant de la carte mère. Si le problème persiste après la mise à jour du BIOS, veuillez contactez-nous.
