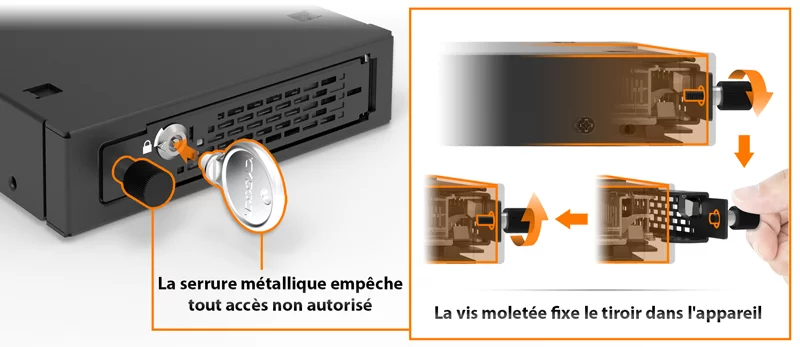

| • | Conception à double verrouillage : clé cylindrique en métal + vis moletée |

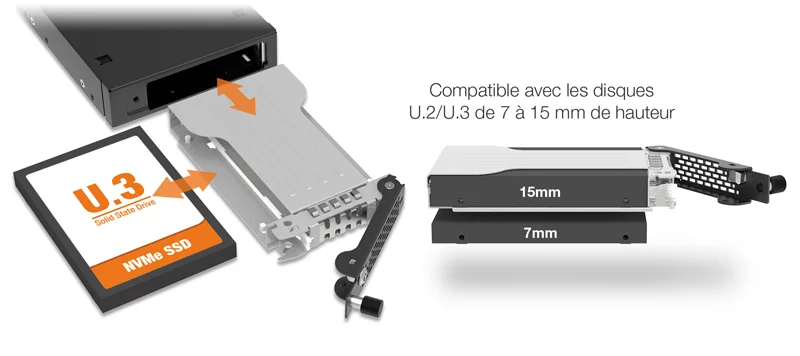

| • | Accueille 1 x SSD NVMe U.2/U.3 dans une baie externe de 3,5” (jusqu’à 15 mm de hauteur) |
| • | Interface PCIe 5.0 prenant en charge des vitesses de transfert jusqu’à 128 Gbps |

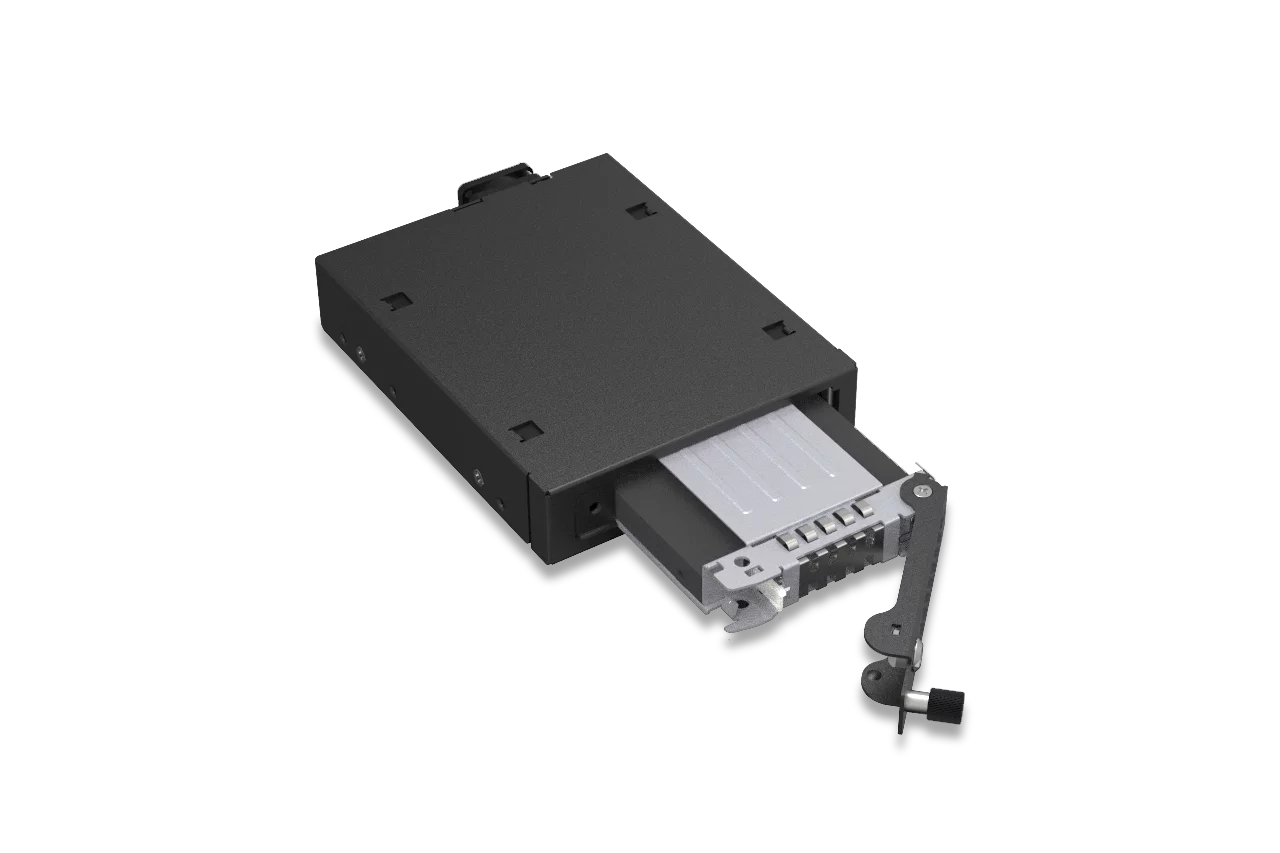

| • | Tiroir à disque échangeable à chaud permettant une maintenance sans outil du SSD |

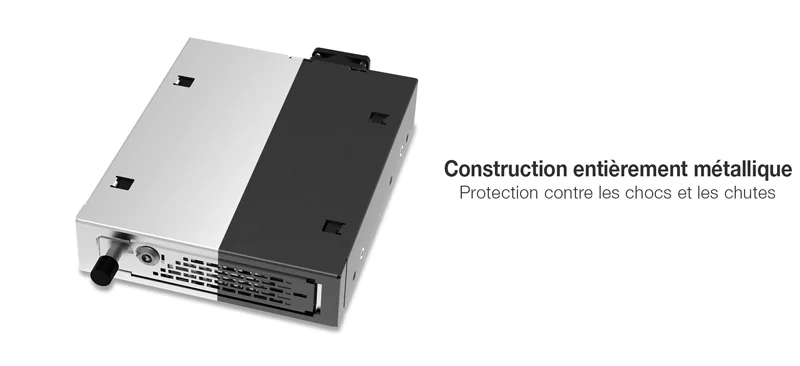

| • | Boîtier robuste tout en métal répondant aux exigences de durabilité et d’inflammabilité |

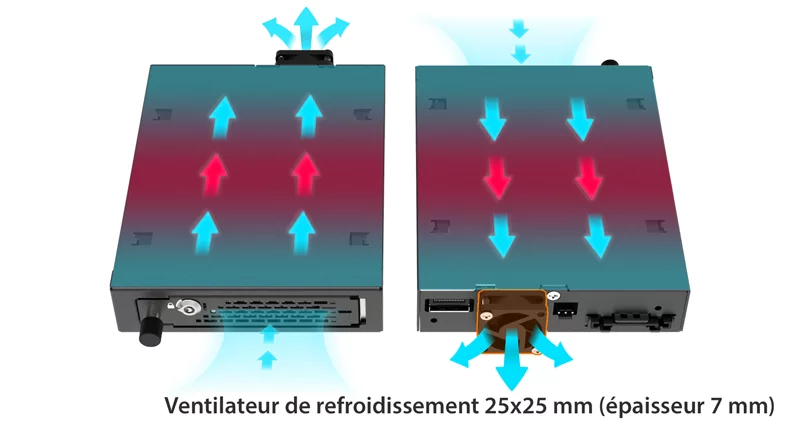

| • | Ventilateur haute performance 25 x 25 mm + flux d’air passif optimisé |
| • | Conception anti-vibrations et mise à la terre EMI pour la stabilité et la protection du SSD |
| • | Volet anti-poussière empêchant la contamination lorsque le disque n’est pas installé |
| • | Conforme aux normes MIL-STD-810H 516.8 (choc) & 514.8 (vibration) |
| • | Garanti 5 ans avec support technique professionnel |
| Numéro de modèle : | MB491V5K-B |
| Couleur : | Noir |
| Taille de disque prise en charge : | 1 x SSD NVMe U.2/U.3 de 2.5" |
| Type de disque compatible : | NVMe |
| Nombre de disques : | 1 |
| Hauteur maximale du disque : | 15 mm |
| Baie de disque : | 1 x baie externe 3.5" |

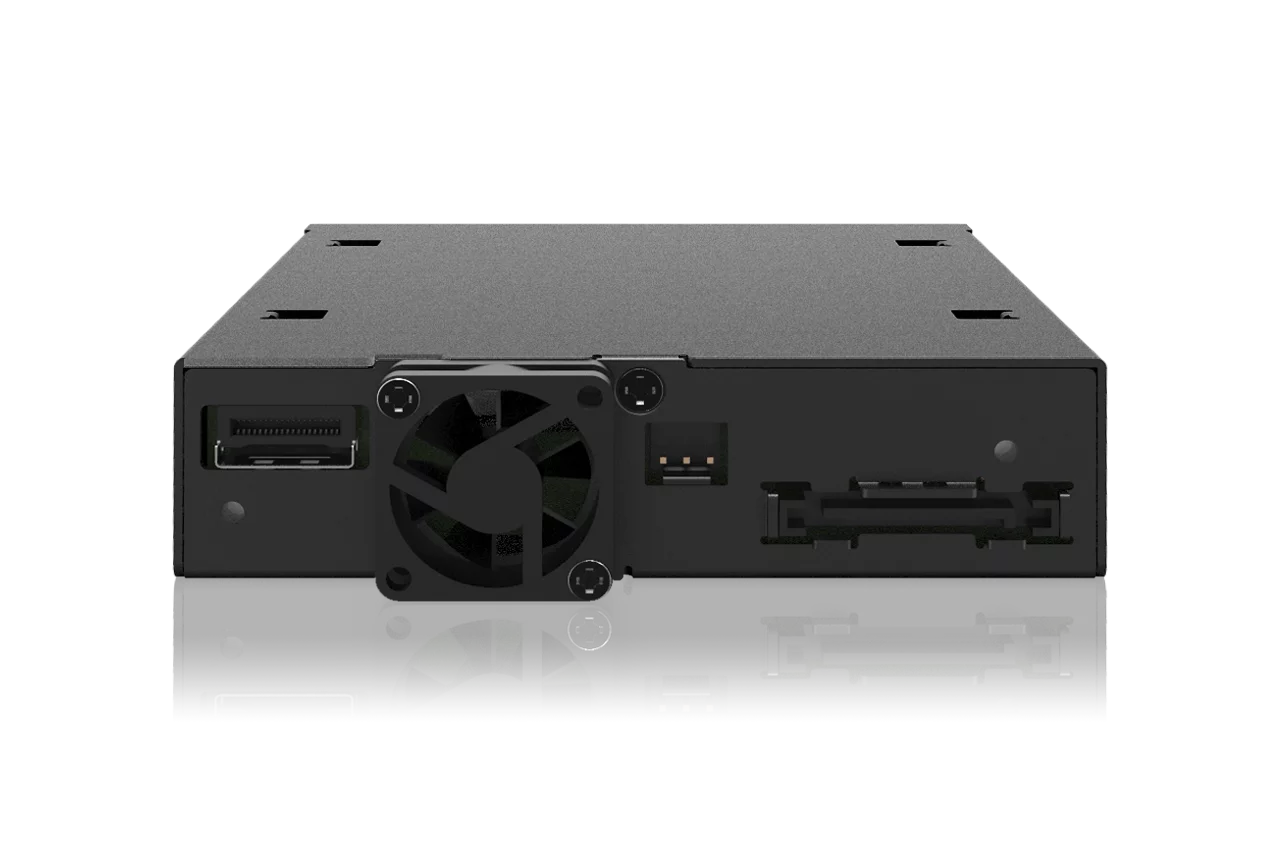

| Interface de l'hôte : | 1 x MCIO 4i (SFF-TA-1016) |
| Alimentation : | 1 x connecteur d'alimentation SATA 15 broches |
| Taux de transfert : | PCIe 5.0 jusqu'à 128 Gbps |
| Capacité de SSD prise en charge : | Aucune limitation |
| Refroidissement du disque : | 1 x ventilateur 25 x 25 x 7 mm |
| Structure / Matériau : | Tout en métal |
| Prise en charge du hot-swap : | Oui |
| Sécurité du disque : | Serrure à clé à 2 segments |
| Dimensions (L x H x P) : | 101.2 x 25.4 x 149.4 mm |
| Poids net du produit : | 419.6 g |
| Poids net du paquet : | 487.7 g |

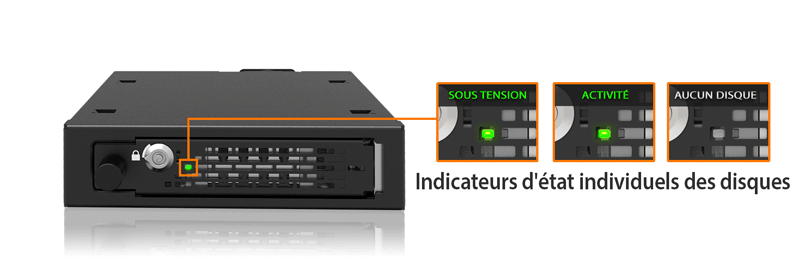

| Indication LED d'activité du disque : | Alimentation du disque : vert fixe ; Accès au disque : vert clignotant |

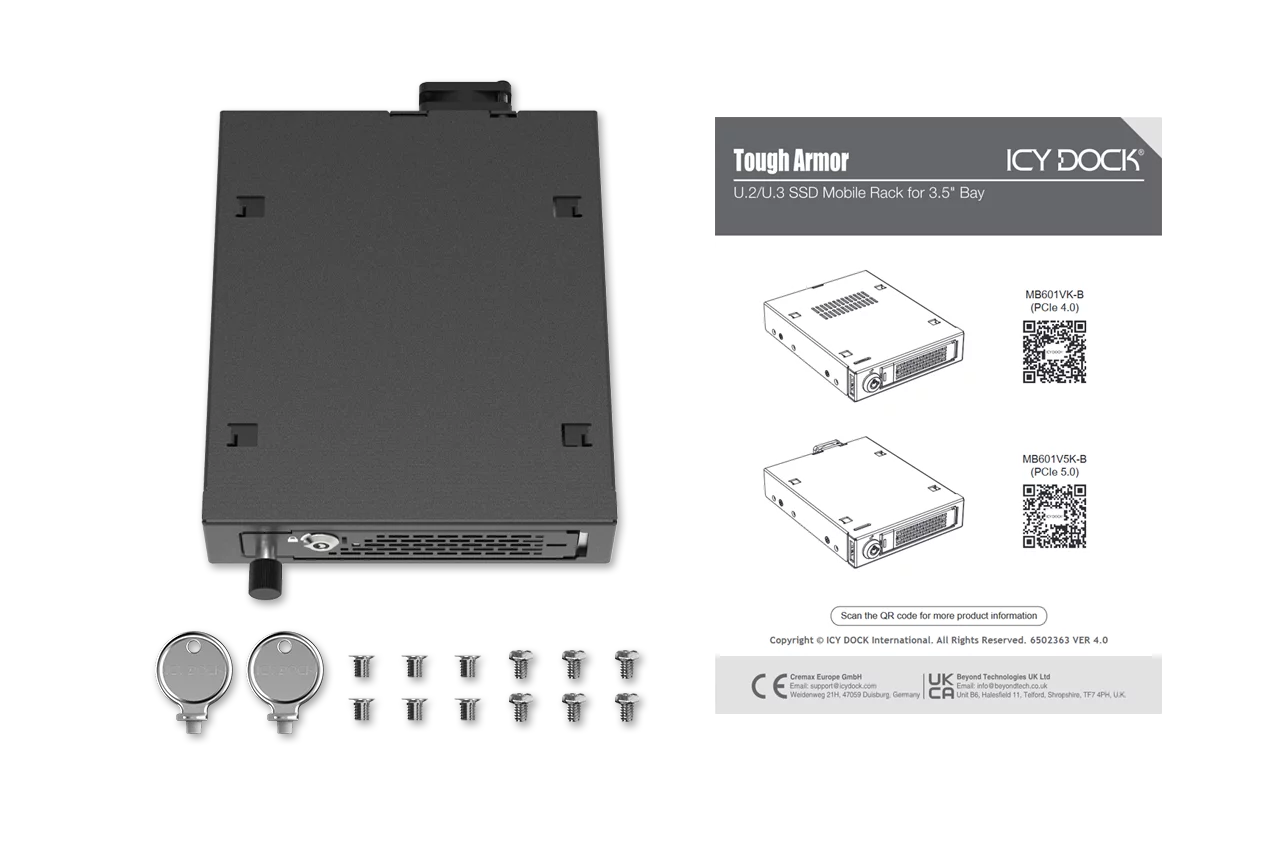

| Contenu du paquet : | Appareil, manuel d'utilisation, vis, plaque I/O |
| Taux d'insertion du connecteur : | 5 000 |
| Humidité : | 5 %~65 % HR |
| Température de fonctionnement : | 0°C à 60°C (32°F à 140°F) |
| Température de stockage : | -35°C à 70°C (-31°F à 158°F) |
| Conformité : | CE, RoHS, REACH |
| Garantie : | Garantie limitée de 5 ans |
Plateau de disque compatible :
Câble de disque compatible :
Produits associés :
Séries de produits associés :
Gamme ToughArmor:
Liens rapides :
Q : Pouvez-vous recommander une carte d'extension compatible avec le MB491V5K-B ?
R : Veuillez cliquer sur l’icône ci-dessous pour consulter la compatibilité de vos cartes mères ou cartes d'extension prenant en charge le mode de bifurcation PCIe. Pour une compatibilité optimale, nous recommandons fortement d’utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte d’extension.
Nous sommes actuellement en train de certifier notre boîtier NVMe avec les principaux fabricants de cartes d’extension et de cartes mères. Nous mettrons régulièrement à jour la liste pour inclure les accessoires compatibles.
Pour signaler une carte, un câble ou une carte mère compatible, ou pour vérifier la compatibilité d’un modèle non listé, veuillez cliquer ici.
Q : J'ai installé le disque et le boîtier conformément au manuel, mais le système ne détecte toujours pas le disque. Comment résoudre ce problème ?
R : Veuillez d’abord vérifier la compatibilité de votre matériel, et vous assurer que le disque, le boîtier, le câble et les interfaces hôte sont compatibles. Essayez de connecter le disque directement à l’hôte pour vérifier s’il est détecté. Si ce n’est pas le cas, cela permet d’écarter un problème avec le boîtier. Vous pouvez également essayer avec d'autres disques, câbles ou systèmes. Si le problème persiste, voici quelques causes possibles :
| • | Lignes PCIe insuffisantes dans le système : Que vous connectiez le boîtier à une carte mère ou une carte d'extension, il est important de connaître le nombre de lignes PCIe disponibles (CPU et chipset) et leur méthode d’allocation. Une mauvaise configuration peut entraîner des vitesses réduites, des connexions instables ou une absence de détection. |
| • | Protocoles d’interface incompatibles : Vérifiez si l’interface Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou carte d’extension prend en charge le NVMe. |
| • | Standard de brochage incompatible : Avant de connecter le boîtier à un port Mini-SAS HD, OCuLink ou SlimSAS, vérifiez que le brochage est identique à celui de notre boîtier (consultez la fiche technique pour savoir s’il s’agit d’un brochage Legacy ou SFF-9402 1.1). |
| • | Longueur excessive du câble : Utilisez un câble de moins de 50 cm pour garantir les performances. Un câble trop long peut engendrer une perte de signal, des vitesses réduites ou une détection défaillante. Utilisez de préférence des connecteurs identiques aux deux extrémités. |
Q : J'utilise des cartes Intel/Broadcom Tri-Mode HBA et RAID avec le MB491V5K-B, mais les disques ne sont pas détectés ?
R : Le problème vient du brochage différent utilisé par les fabricants de cartes RAID Tri-Mode, par rapport au standard U.2. Pour assurer la compatibilité avec les disques et câbles NVMe U.2, il est nécessaire d’utiliser un câble « U.2 enabler » qui adapte le brochage au standard U.2. Pour plus d’informations, veuillez cliquer ici.
Q : Mon disque NVMe n’est pas détecté après l’avoir réinséré à chaud ?
R : Pour les systèmes prenant en charge le branchement à chaud, chaque insertion/retrait de disque nécessite un rafraîchissement manuel dans le système d’exploitation pour qu’il soit détecté.
Si le disque n’est toujours pas détecté après cette opération, il se peut que votre système ne prenne pas en charge le branchement à chaud NVMe. Veuillez consulter le fabricant de la carte mère ou de la carte d’extension pour confirmation.
Windows 11 / Windows 10 / Windows 8 – Dans la barre de recherche, tapez « Gestionnaire de périphériques », sélectionnez-le, puis cliquez droit sur le disque et choisissez « Rechercher les modifications sur le matériel ».
Windows 7 – Cliquez droit sur « Ordinateur » sur le bureau, sélectionnez Propriétés > Gestionnaire de périphériques, cliquez droit sur le disque et choisissez « Rechercher les modifications sur le matériel ».
Q : Les vis de fixation semblent trop courtes pour fixer le boîtier, que faire ?
R : Pour les boîtiers avec une tôle épaisse, les vis fournies (M3*2.5L) peuvent être trop courtes. Veuillez utiliser des vis plus longues (M3*4L), ou contactez-nous à contact@icydock.fr pour en recevoir.
Q : Le ressort métallique du tiroir semble coincé à l’insertion. Que faire ?
R : Retirez le tiroir et réinsérez-le sans exercer une pression excessive sur la grille métallique frontale. Une pression excessive peut plier les ressorts métalliques supérieur et inférieur, rendant l’insertion difficile. N’insistez pas, cela pourrait endommager les ressorts.
 |
| Veuillez NE PAS exercer de pression sur la grille métallique comme illustré |
