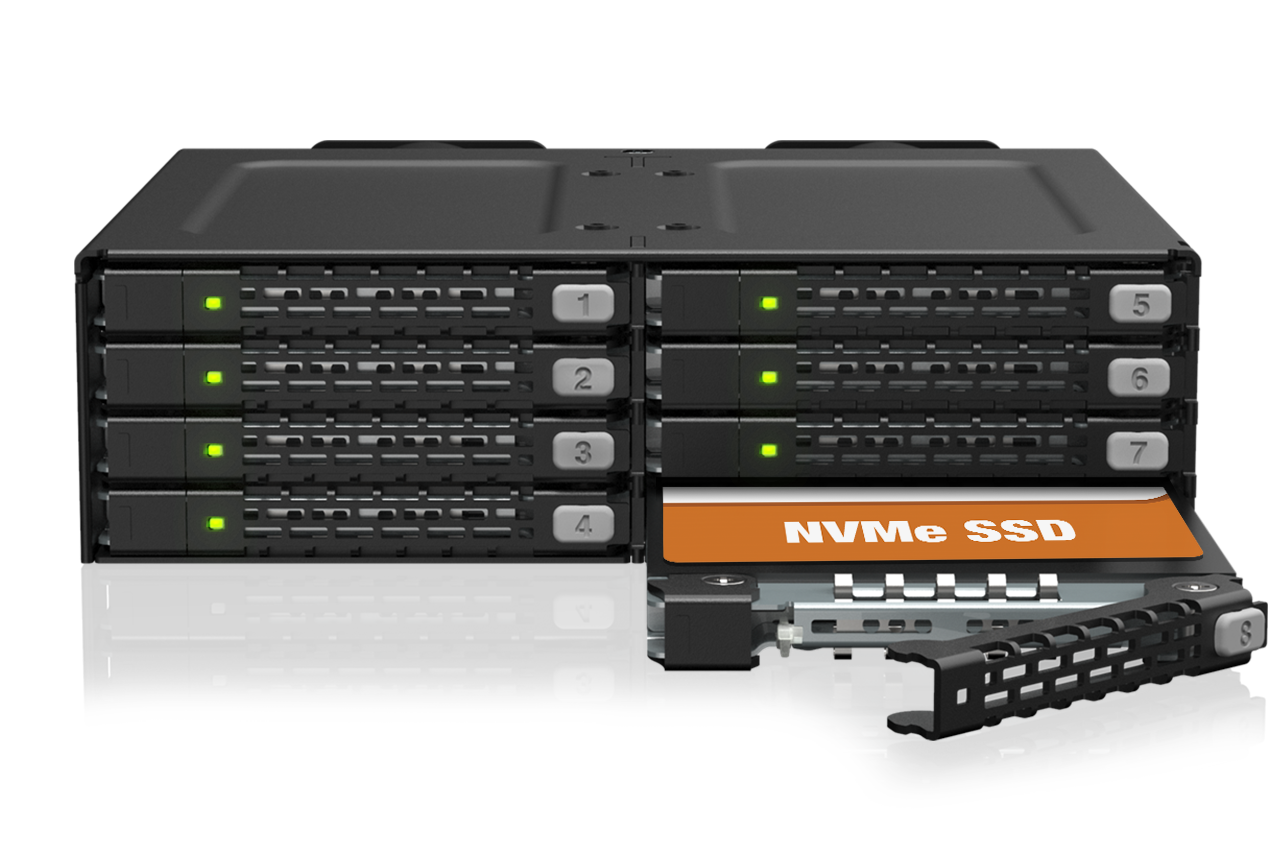

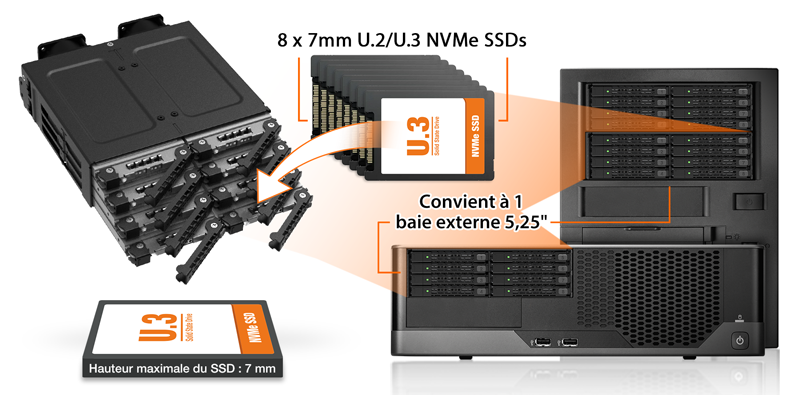

| • | Compatible avec 8 SSD NVMe U.2/U.3 de 7 mm dans une seule baie externe de 5,25" |
| • | Interface PCIe 4.0 x4 par disque, jusqu’à 64 Gbps (selon l’hôte) |

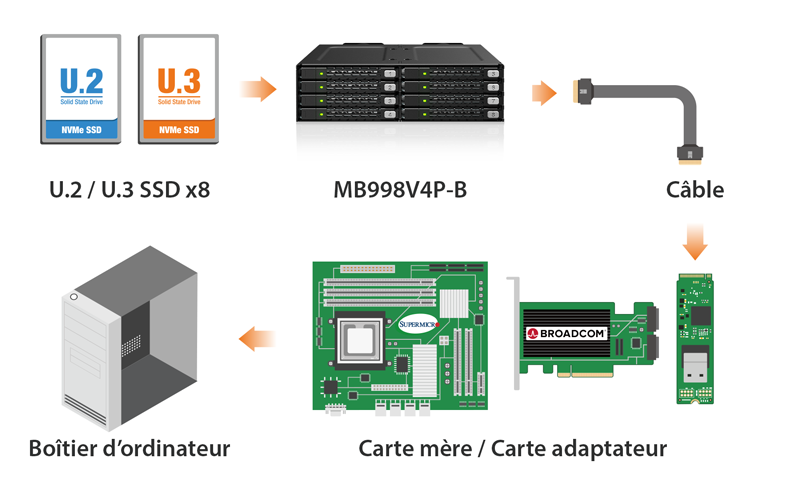

| • | Compatible avec les cartes HBA/RAID Tri-mode (mode NVMe uniquement) |

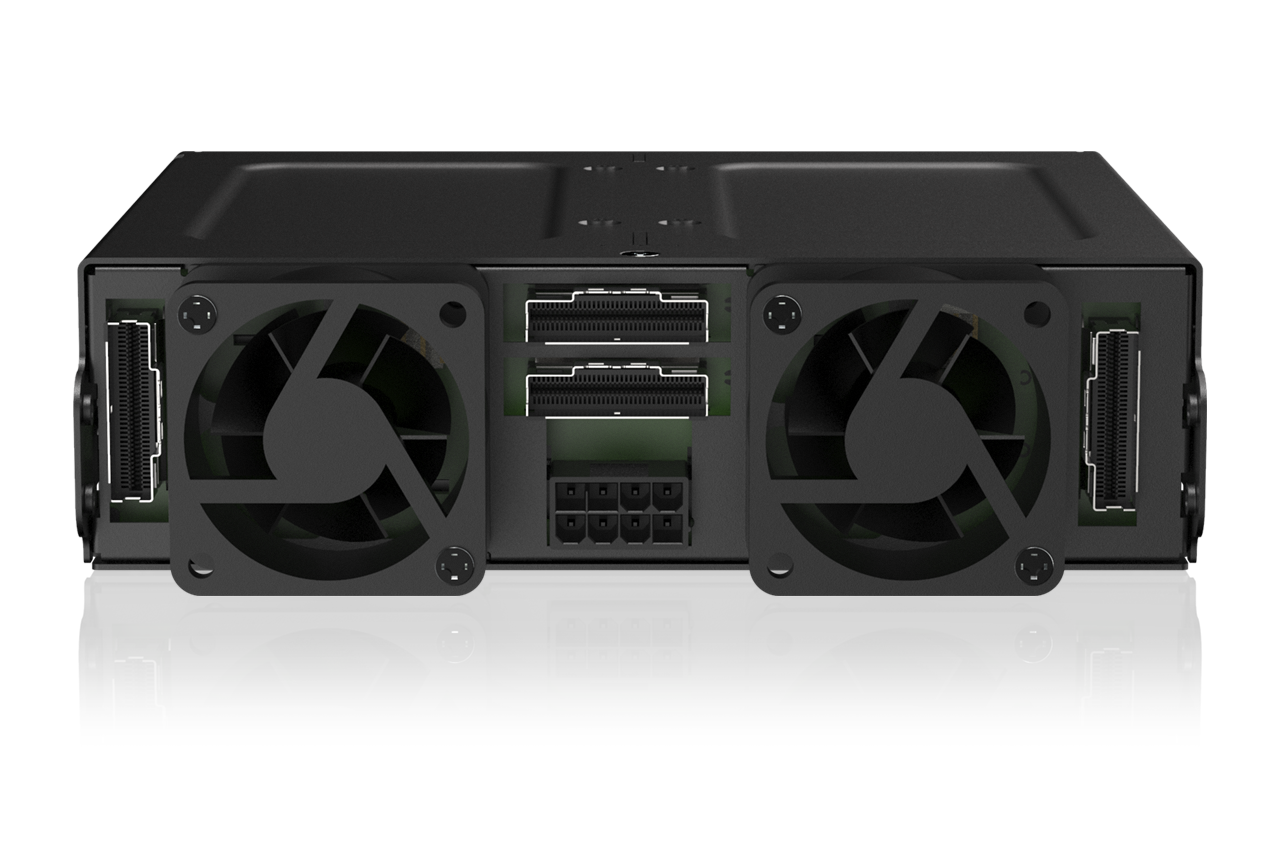

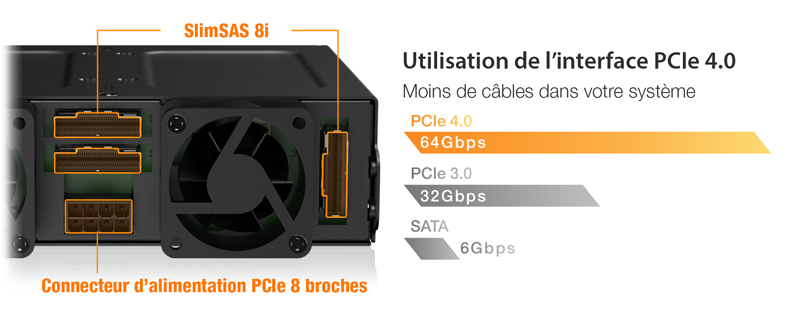

| • | 4 connecteurs hôtes SlimSAS 8i (SFF-8654) (2 disques par connecteur) |

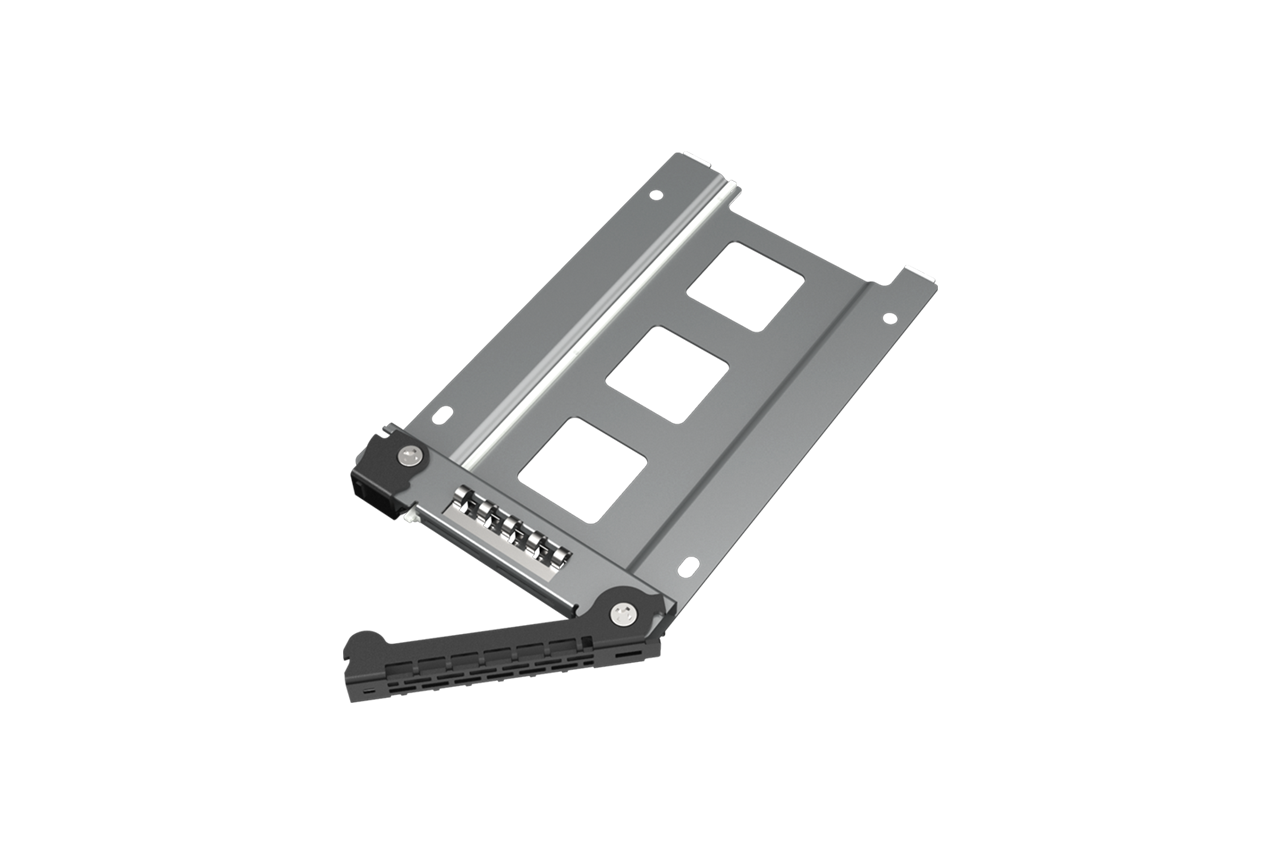

| • | Plateaux ToughArmor amovibles avec installation sans outil et option de montage par vis |

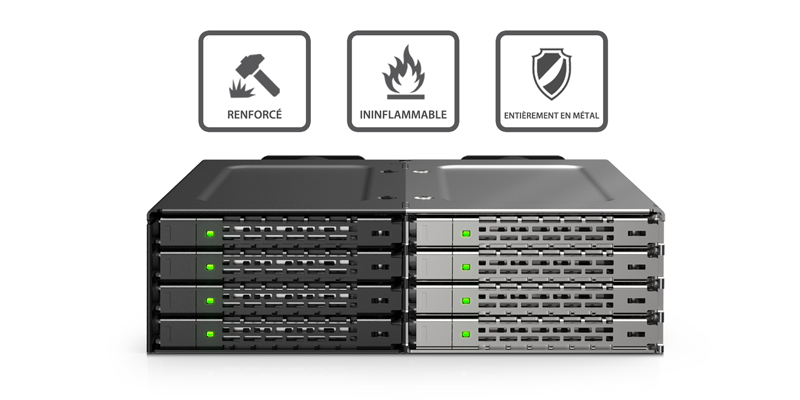

| • | Structure entièrement en métal pour une durabilité maximale et une dissipation thermique efficace |

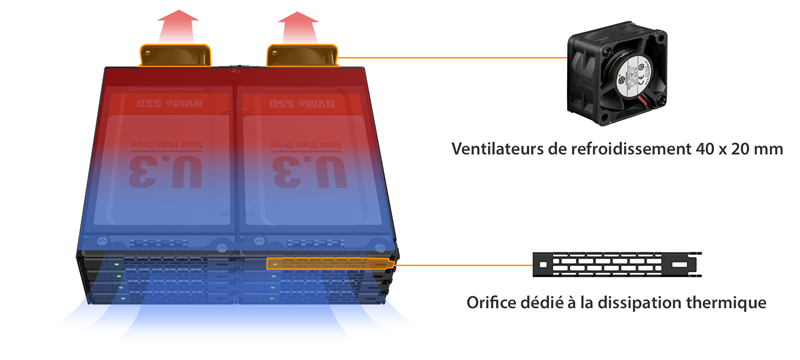

| • | Deux ventilateurs 40×40×20mm avec un design de flux d’air optimisé |

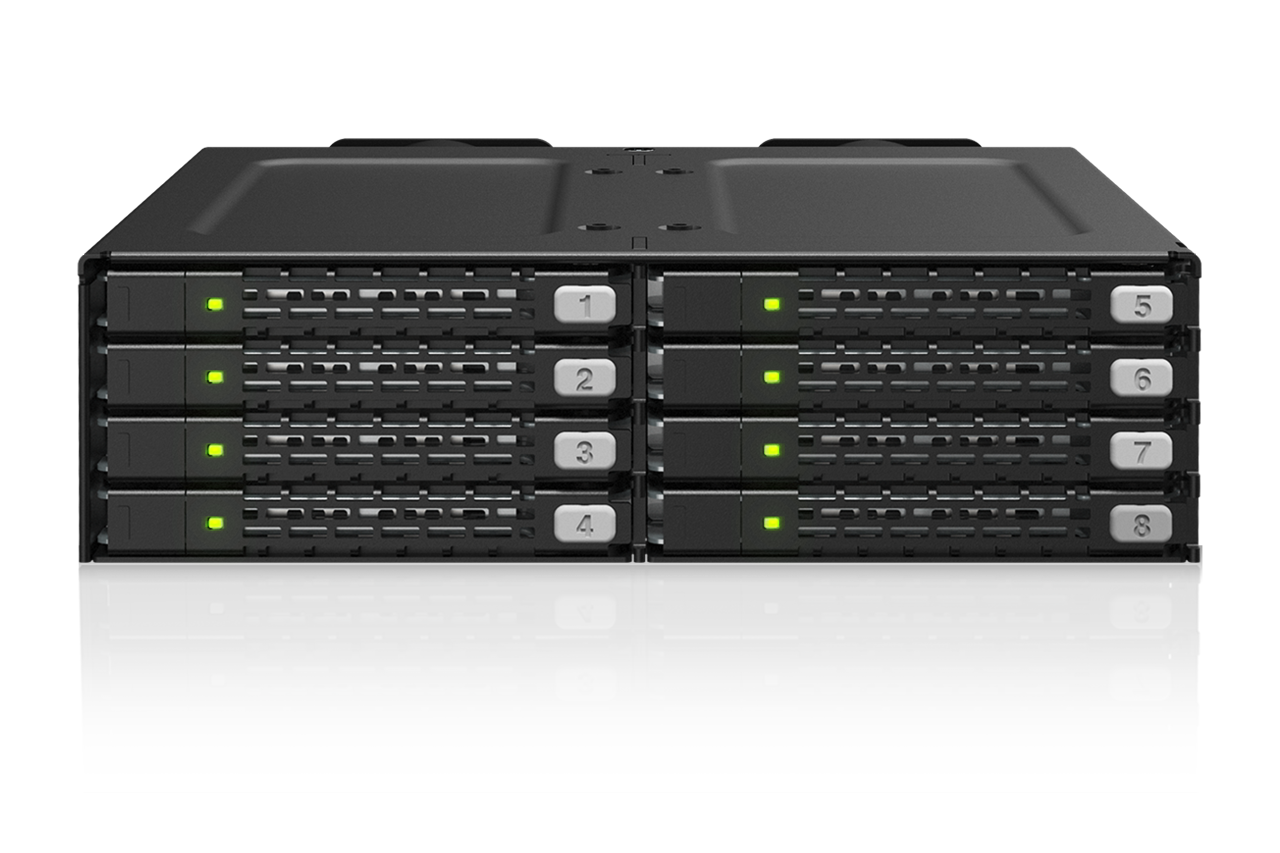

| • | Voyants LED en façade pour l’alimentation et l’activité de chaque disque |
| • | Entrée d’alimentation PCIe 8 broches pour les huit SSD |

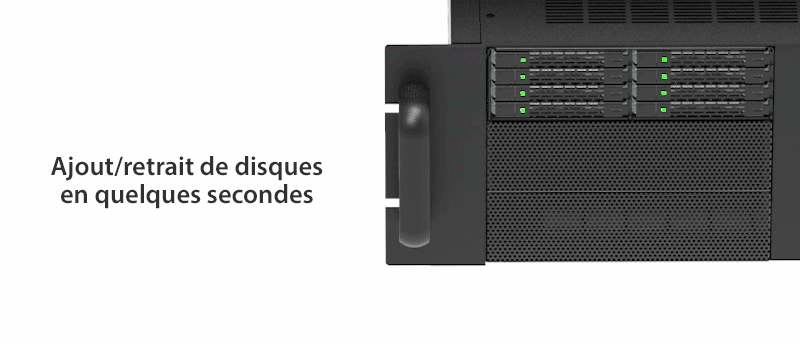

| • | Conception de plateau de disque amovible pour une maintenance rapide |

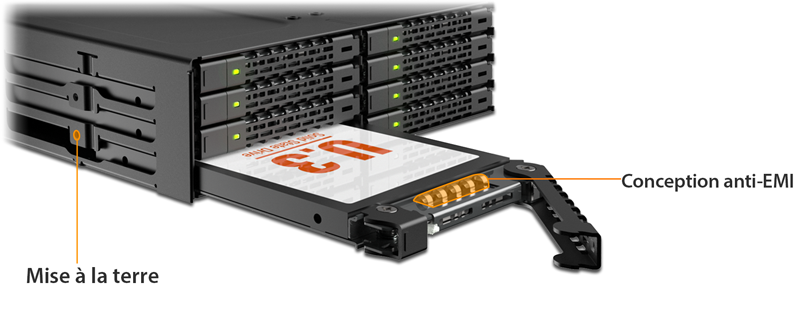

| • | Conception de mise à la terre EMI pour assurer l'intégrité du signal dans les applications PCIe 4.0 à haute vitesse |
| • | Garanti par une garantie limitée de 5 ans, leader de l'industrie, contre tout défaut |

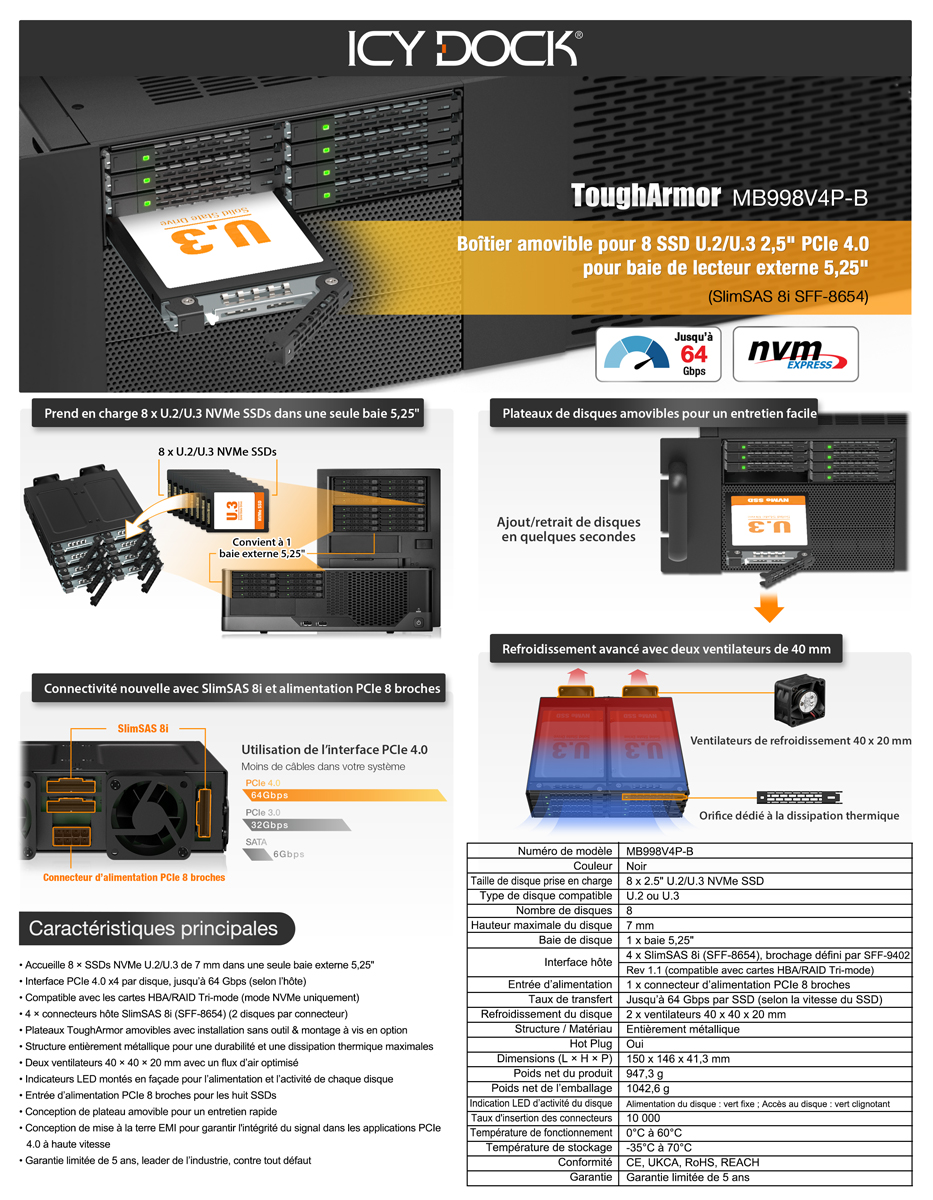

| Numéro de modèle： | MB998V4P-B |
| Couleur： | Noir |
| Taille de disque prise en charge： | 8 x SSD NVMe U.2/U.3 de 2.5" |
| Type de disque compatible： | U.2 ou U.3 |
| Nombre de disques： | 8 |
| Hauteur maximale du disque： | 7mm |
| Baie de disque： | 1 x baie de 5,25" |
| Interface hôte： | 4 x SlimSAS 8i (SFF-8654) brochage défini par SFF-9402 Rev 1.1 (compatible avec carte HBA/RAID Tri-mode) |
| Alimentation： | 1 x connecteur d’alimentation PCIe 8 broches |
| Vitesse de transfert： | Jusqu’à 64 Gbps par SSD (selon la vitesse du SSD) |
| Capacité SSD prise en charge： | Aucune limitation |
| Refroidissement du disque： | 2 x ventilateurs 40 x 40 x 20 mm |

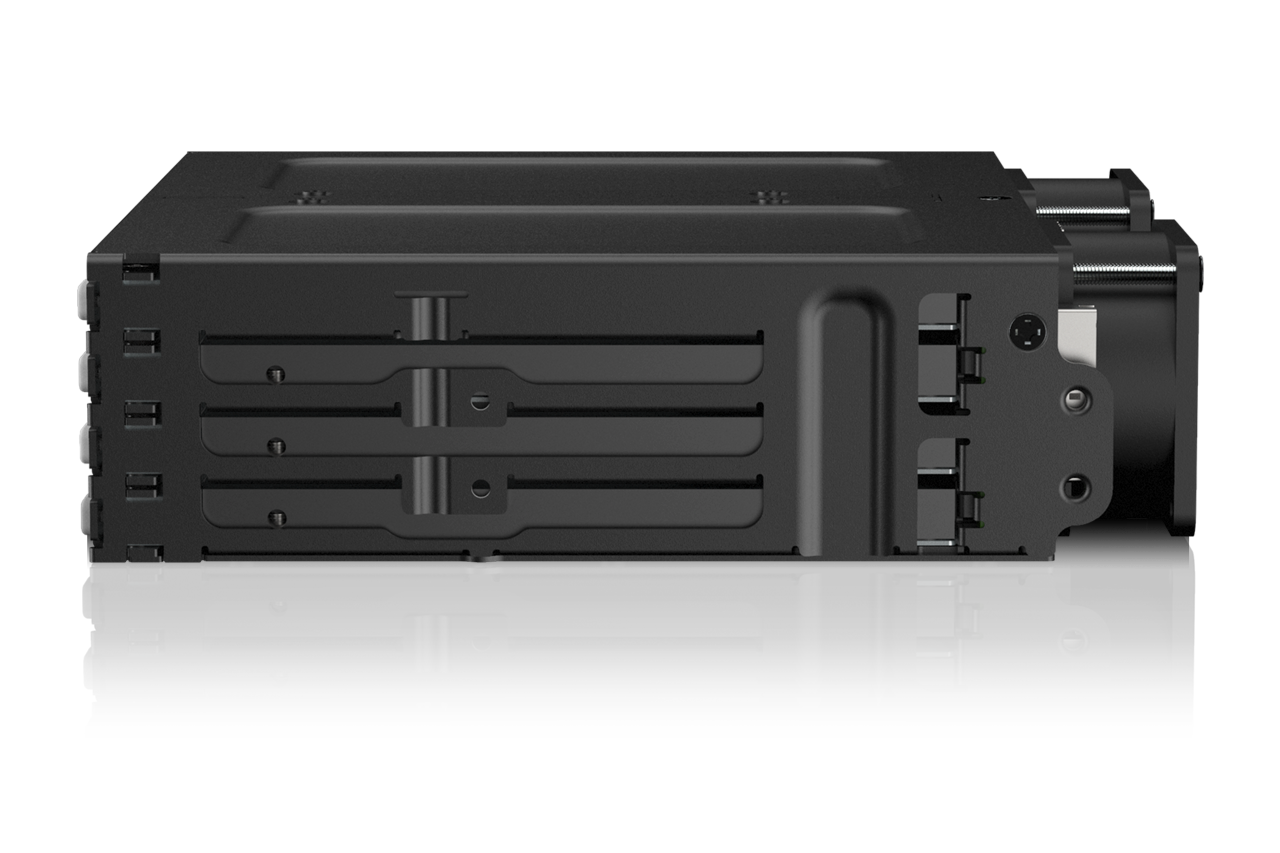

| Structure / Matériau： | Entièrement en métal |
| Emplacement à chaud： | Oui |
| Dimensions du produit (P x L x H)： | 150 x 146 x 41.3 mm |
| Poids net du produit： | 947.3 g |
| Poids brut de l’emballage： | 1042.6 g |
| Indicateur LED d’activité du disque： | Alimentation du disque : vert fixe ; Accès au disque : vert clignotant |

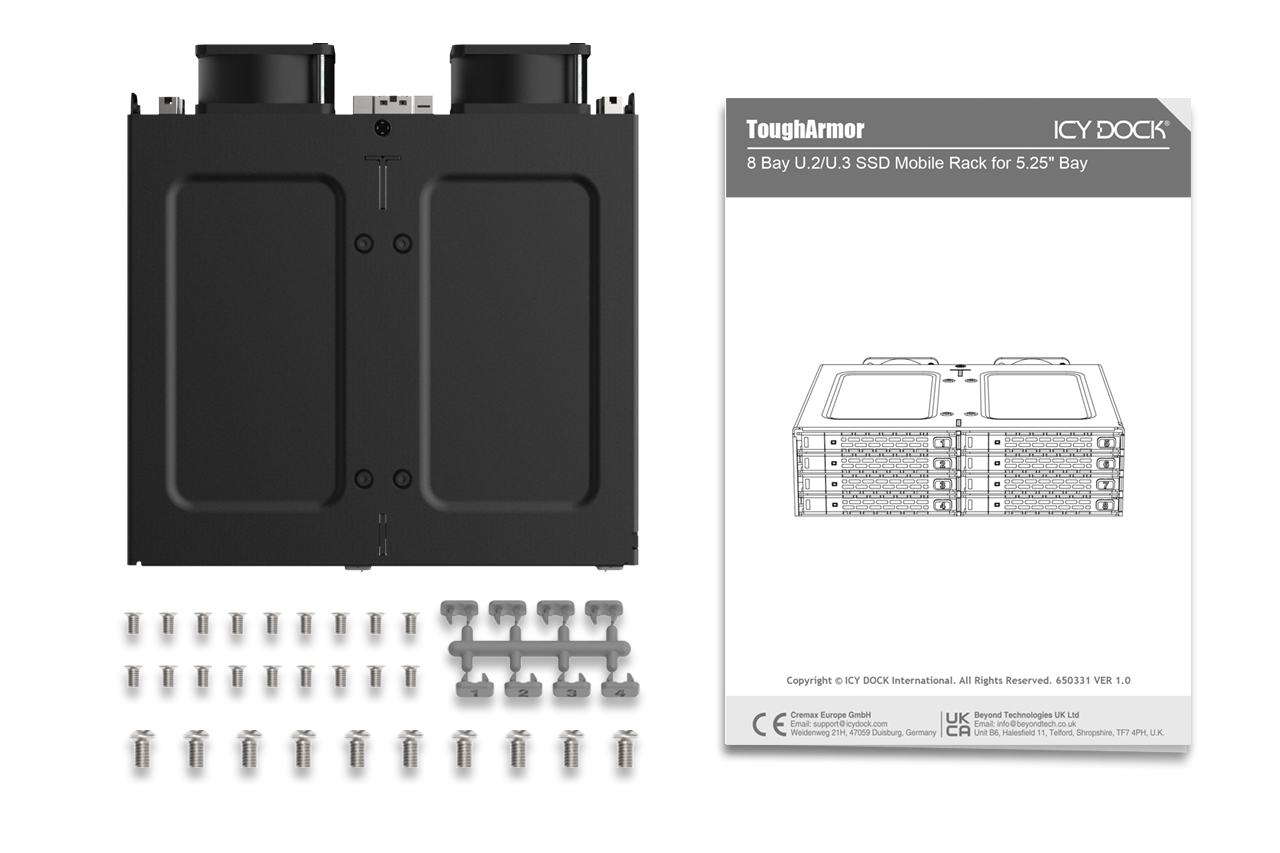

| Contenu de l’emballage： | Appareil, manuel d’utilisation, bouchons d’identification, vis |
| Taux d'insertion des connecteurs： | 10 000 |
| Humidité： | 5 % ~ 65 % HR |
| Température de fonctionnement： | 0°C à 60°C (32°F à 140°F) |
| Température de stockage： | -35°C à 70°C (-31°F à 158°F) |
| Conformité： | CE, UKCA, RoHS, REACH |
| Garantie： | Garantie limitée de 5 ans |
Plateau de disque compatible (Caddy) :
Produits associés :
Gamme ToughArmor :
Séries de produits associées :
Liens rapides :
Q : Pouvez-vous recommander une carte d'extension compatible avec MB998V4P-B ?
R : Pour garantir la compatibilité avec le MB998V4P-B, veuillez vous assurer que la carte d'extension ou le BIOS/UEFI de votre carte mère prend en charge la bifurcation PCIe lors de l'utilisation d'un emplacement PCIe 16x ou 8x. De plus, configurez le répartiteur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x.
Cliquez sur l'icône ci-dessous pour consulter la compatibilité de vos cartes mères ou cartes d'extension prenant en charge le mode de bifurcation PCIe. Pour une compatibilité optimale, nous recommandons vivement d'utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte d'extension.
Nous sommes actuellement en train de certifier notre boîtier NVMe avec les principaux fabricants de cartes d'extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.
Pour signaler une carte d'extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité de cartes non listées, veuillez cliquer ici.
Q : J'ai terminé l'installation du disque dur et du périphérique selon le manuel du produit, mais le système ne détecte toujours pas le disque. Comment puis-je résoudre ce problème ?
R : Veuillez d'abord confirmer la compatibilité de votre matériel, et vous assurer que le disque, le boîtier, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l'hôte pour voir si le système peut le détecter. S'il ne le détecte toujours pas, cela peut écarter un problème avec le boîtier. Vous pouvez également essayer de connecter le boîtier avec différents disques, câbles ou systèmes pour voir si le problème peut être résolu. Si le système ne le détecte toujours pas, voici quelques problèmes possibles :
| • | Nombre insuffisant de lignes PCIe dans le système : Que vous connectiez le boîtier au connecteur de la carte mère ou à une carte d'extension, il est important de noter que le nombre de lignes PCIe disponibles est limité. Cela inclut la compréhension du nombre de lignes fournies par le CPU et le chipset, ainsi que de leur méthode d'allocation. Un mauvais calcul peut entraîner des vitesses de transfert plus lentes, des connexions instables, voire l'incapacité de détecter le disque. |
| • | Protocoles d’interface incompatibles : Il est essentiel de vérifier si l’interface Mini-SAS HD, OCuLink ou SlimSAS sur la carte mère ou la carte d’extension prend en charge le NVMe. |
| • | Norme de brochage d’interface incompatible : Avant de connecter le boîtier à un port Mini-SAS HD, OCuLink ou SlimSAS sur la carte mère ou la carte d’extension, veuillez vérifier que le port utilise la même norme de brochage que celui de notre boîtier. Pour consulter la norme de brochage de notre boîtier, veuillez vous référer au tableau des spécifications sur notre page produit, où il est indiqué si la norme est Legacy ou SFF-9402 1.1. |
| • | Longueur excessive du câble de connexion : Pour garantir des performances optimales, il est recommandé d’utiliser un câble de connexion ne dépassant pas 50 cm. L’utilisation de câbles plus longs peut entraîner une perte de signal excessive, ce qui peut provoquer des vitesses de transfert lentes, des connexions instables, voire l’impossibilité de détecter le disque. De plus, nous recommandons d’utiliser le même connecteur d’interface pour le périphérique et l’hôte afin d’éviter tout problème de compatibilité potentiel. |
Q : Mon disque NVMe n’a pas été détecté après l’avoir réinséré dans l’appareil alors qu’il était sous tension ?
R : Pour les systèmes prenant en charge la fonction de branchement à chaud, lorsque votre système est sous tension, chaque cycle d’insertion et de retrait du disque nécessite un rafraîchissement manuel du système d’exploitation afin qu’il puisse reconnaître le disque.
Si vous ne parvenez pas à détecter le disque après avoir effectué le rafraîchissement manuel, il se peut que votre système ne prenne pas en charge la fonction de branchement à chaud. Nous vous suggérons de vérifier auprès du fabricant de la carte mère ou de la carte d’extension si la fonction hot-plug NVMe est prise en charge.
Windows 11 / Windows 10 / Windows 8 – Dans la barre de recherche de la barre des tâches, tapez « Gestionnaire de périphériques », puis sélectionnez-le dans le menu, faites un clic droit sur le lecteur de disque et sélectionnez ensuite « Rechercher les modifications sur le matériel ».
Windows 7 – Faites un clic droit sur l’icône « Ordinateur » sur le bureau et sélectionnez « Propriétés », cliquez sur « Gestionnaire de périphériques », faites un clic droit sur le lecteur de disque, puis sélectionnez « Rechercher les modifications sur le matériel ».
Q : Les vis de montage de l’appareil semblent trop courtes pour fixer l’appareil à mon système, que dois-je faire ?
R : Pour les boîtiers d’ordinateur avec une tôle métallique épaisse, les vis de montage fournies (M3*2.5L) peuvent ne pas suffire à fixer correctement l’appareil. Veuillez utiliser des vis plus longues (M3*4L) pour fixer l’appareil ou contactez-nous à l’adresse suivante contact@icydock.fr.com pour des vis de rechange.
Q : Puis-je remplacer le ventilateur de refroidissement fixé à l’appareil ? Cela annulera-t-il la garantie ?
R : Le ventilateur de refroidissement que nous utilisons a été rigoureusement testé avec le boîtier pour garantir son bon fonctionnement et la prise en charge du contrôle de la vitesse (pour certains modèles). Par conséquent, nous recommandons à nos clients de conserver le ventilateur d’origine pour de meilleurs résultats. Cependant, nous comprenons que le ventilateur d’origine ne convienne pas à toutes les applications, c’est pourquoi nous avons choisi d’honorer la garantie lorsqu’un ventilateur tiers est utilisé. Toutefois, la garantie peut être annulée si le ventilateur tiers cause des dommages électriques à l’appareil.
Q : Quelles spécifications dois-je vérifier avant d’acheter un ventilateur de refroidissement tiers ?
R :Les informations suivantes présentent les spécifications requises pour le ventilateur ainsi que les modèles compatibles pour le MB998V4P-B
| Dimensions du ventilateur (LxlxH) | 40 x 40 x 10mm | 40 x 40 x 20mm |
| Type de connecteur | 3 broches Wafer | |
| Tension nominale (VDC) | 12V DC | |
| Courant nominal (A) | < 0.12A (127mA) | |
| Spécification des vis | Tête plate cruciforme - M3 x 15mm - Acier (Non inclus) |
Tête plate cruciforme - M3 x 25mm – Acier (Fourni avec le ventilateur d’origine) |
Modèles de ventilateurs compatibles
(non testés, utilisation à vos propres risques)
