MB705M4P-S_Adaptateur et support de montage M.2 NVMe SSD vers SSD U.2 2,5" 7 mm

Transformez n’importe quel SSD NVMe M.2 en SSD U.2 de 7 mm pour une compatibilité système maximale

L’ICY DOCK EZConvert MB705M4P-S est un convertisseur robuste SSD NVMe M.2 vers SSD U.2 conçu pour transformer les SSD NVMe M.2 standard en format SSD U.2 de 7 mm de hauteur. En combinant les performances des SSD NVMe M.2 avec l’interface U.2 familière, le MB705M4P-S permet de déployer des SSD M.2 dans des backplane U.2, des boîtiers de stockage remplaçables à chaud, des systèmes de disques amovibles et des plateformes informatiques industrielles sans modifier l’infrastructure existante.

Son design compact de 7 mm le rend particulièrement adapté aux produits de stockage amovibles ICY DOCK tels que les MB998V4P-B et MB092VK-B, permettant aux intégrateurs d’exploiter des SSD M.2 économiques tout en conservant la commodité d’un déploiement de stockage U.2 remplaçable à chaud.

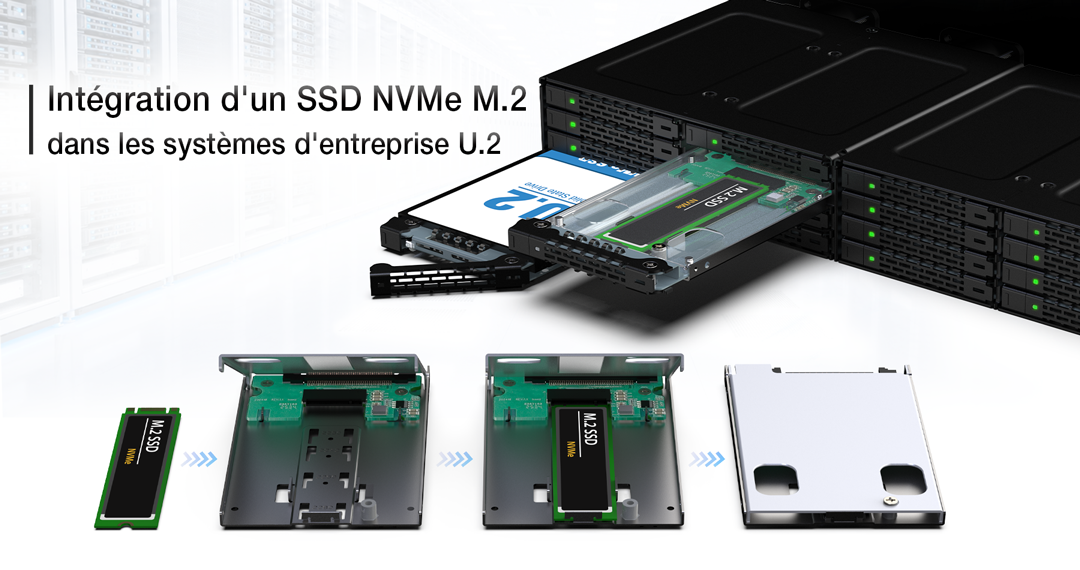

Conçu pour l’intégration dans un rack amovible U.2

Contrairement aux adaptateurs M.2 conventionnels principalement destinés à une installation interne sur carte mère, le MB705M4P-S est conçu spécifiquement pour les systèmes de stockage utilisant le format U.2.

Le profil SSD U.2 standardisé de 7 mm permet au convertisseur de s’insérer directement dans des baies U.2 compatibles, des backplane et des produits de stockage amovibles ICY DOCK. Cela permet un déploiement rapide des disques, une maintenance simplifiée et un remplacement rationalisé des SSD dans les serveurs, les systèmes edge computing, les PC industriels et les plateformes embarquées.

Pour les intégrateurs recherchant une méthode pratique pour utiliser des SSD M.2 dans une infrastructure U.2 existante, le MB705M4P-S offre une solution simple et efficace.

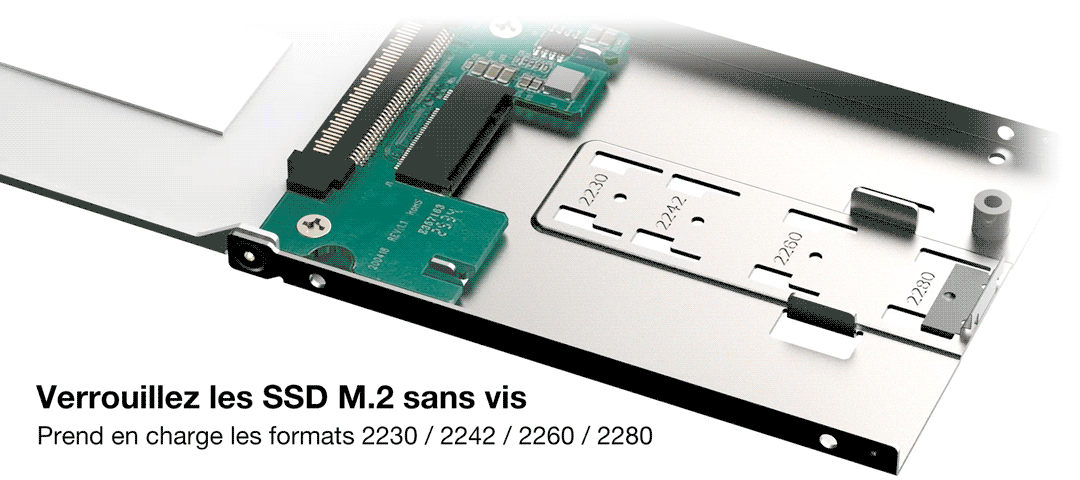

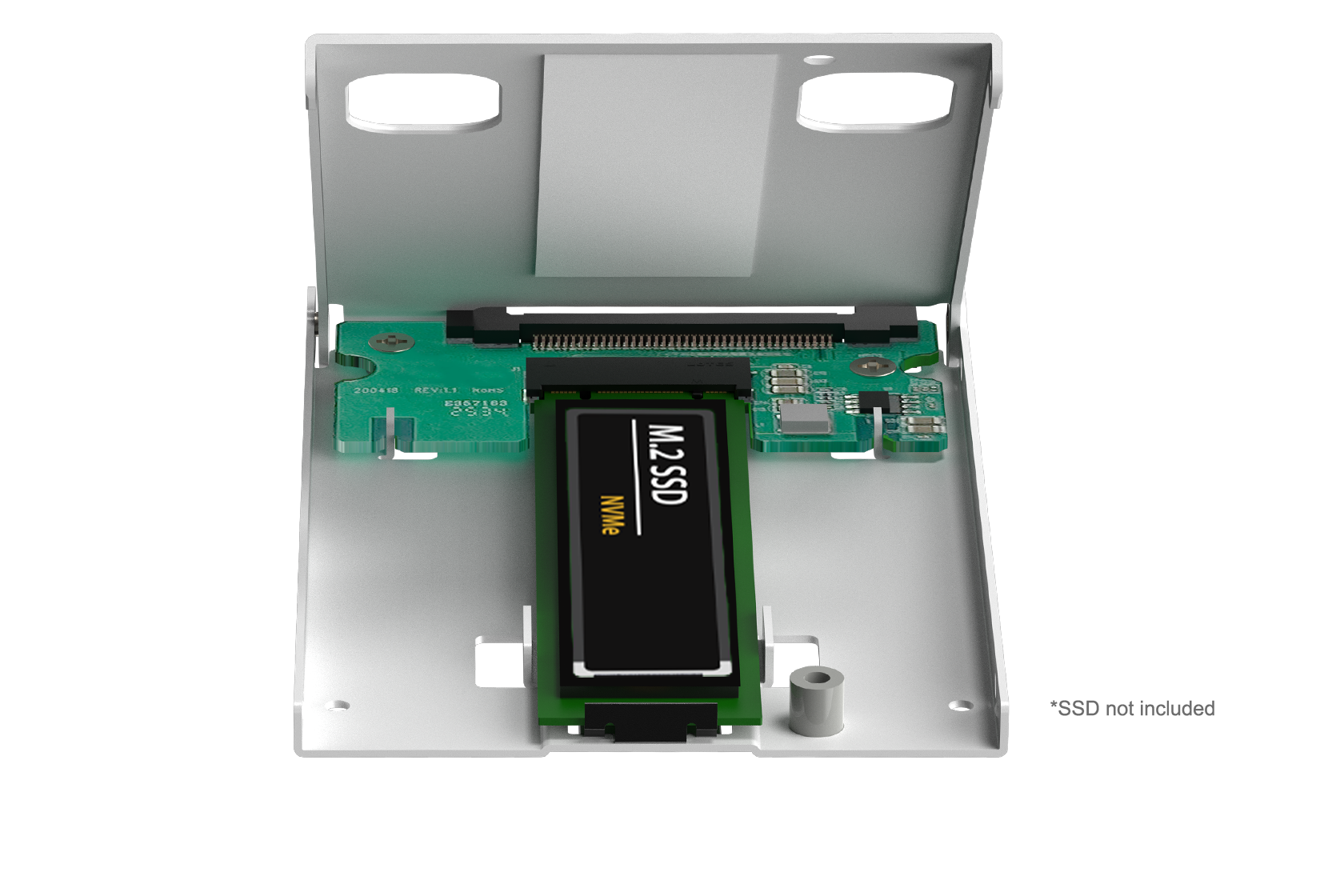

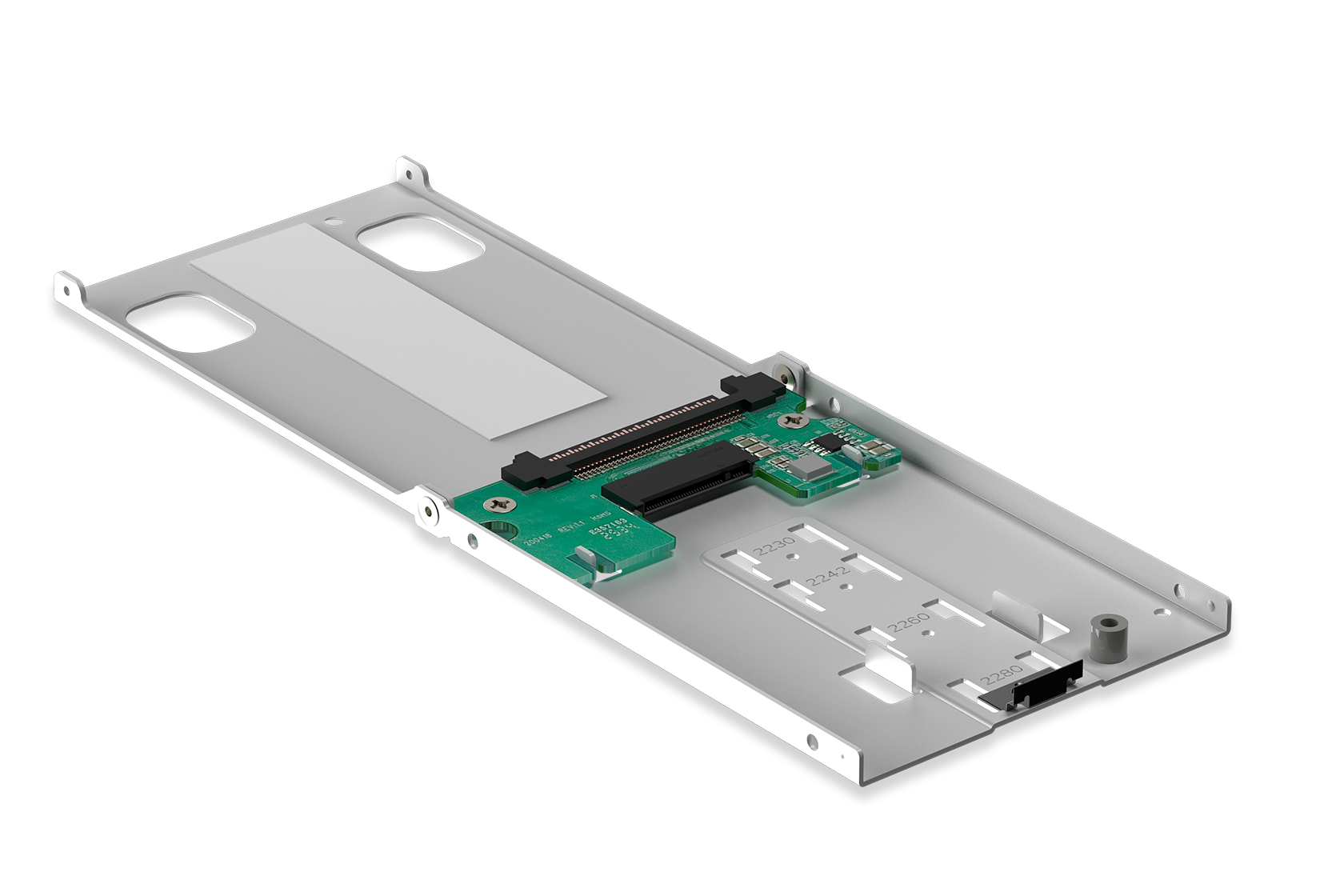

Installation SSD M.2 sans outil

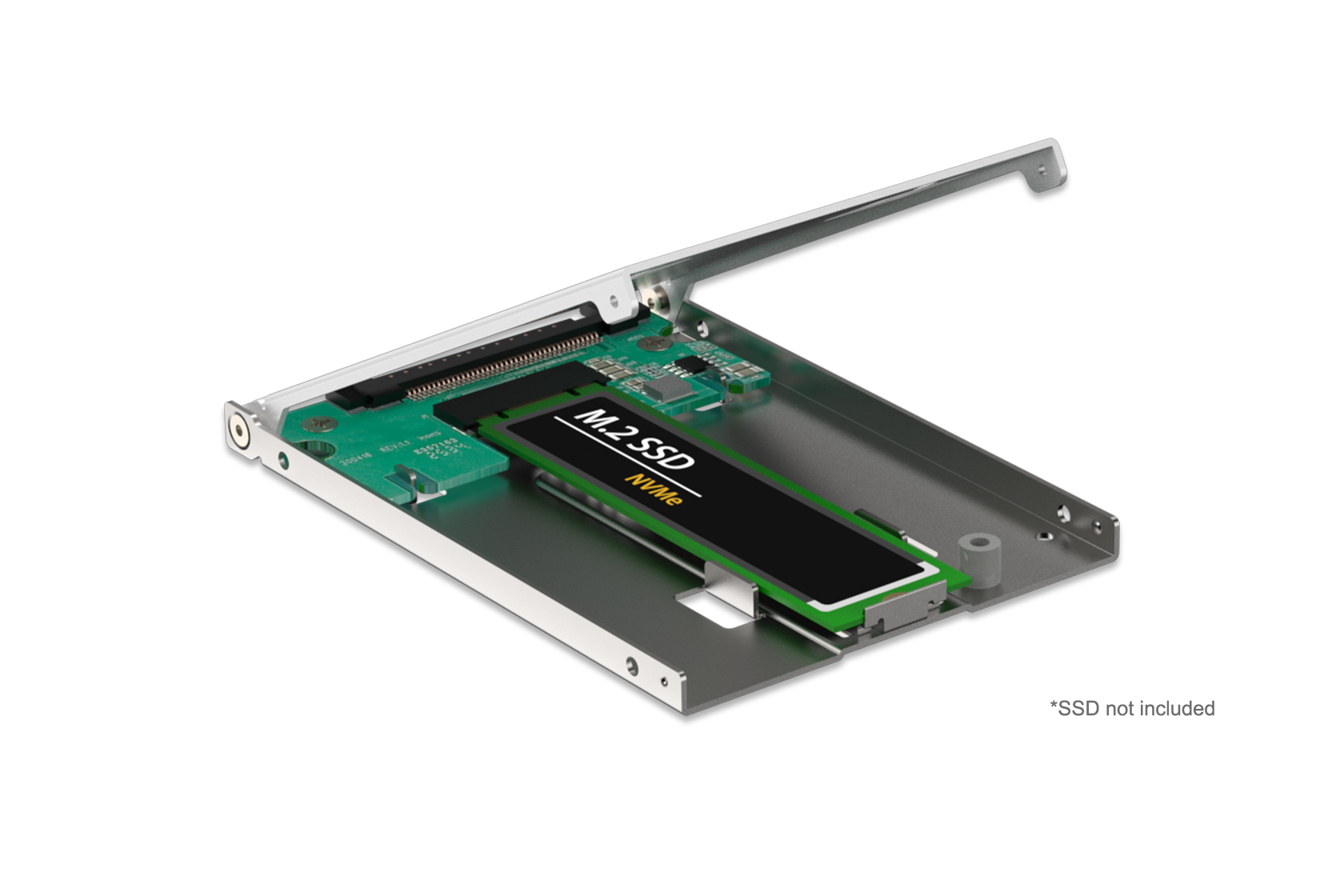

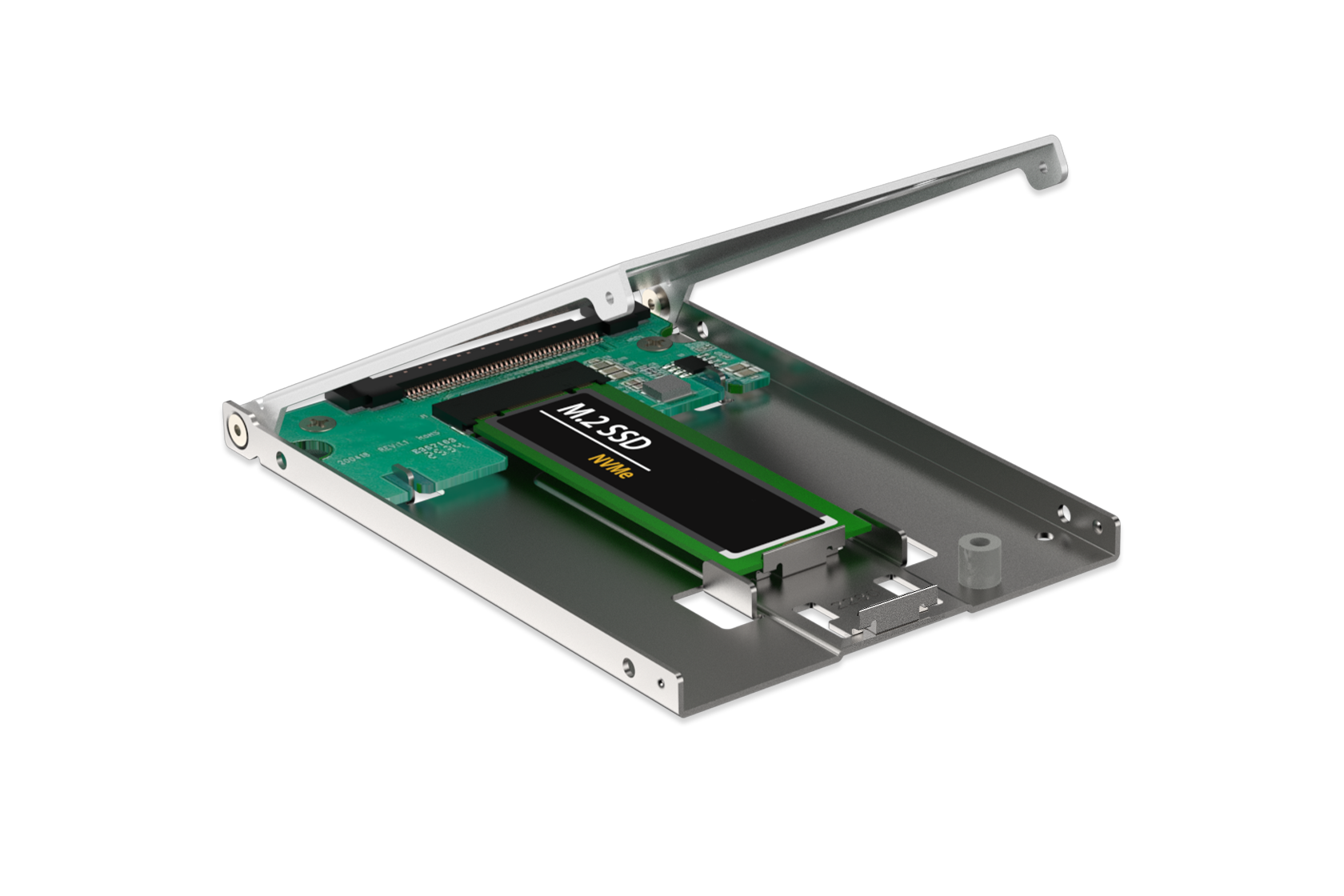

Le MB705M4P-S dispose d’une conception d’installation SSD M.2 entièrement sans outil et sans vis. Prenant en charge les SSD NVMe PCIe M.2, aux formats 2230, 2242, 2260 et 2280, le mécanisme de verrouillage intégré fixe le SSD sans nécessiter de vis ni d’outil. L’installation peut être réalisée en quelques secondes, réduisant considérablement le temps de déploiement tout en minimisant le risque de perte de petites pièces lors des opérations de maintenance.

Cette conception est particulièrement avantageuse dans les environnements où les disques sont fréquemment mis à niveau, remplacés ou validés pendant la production et les tests.

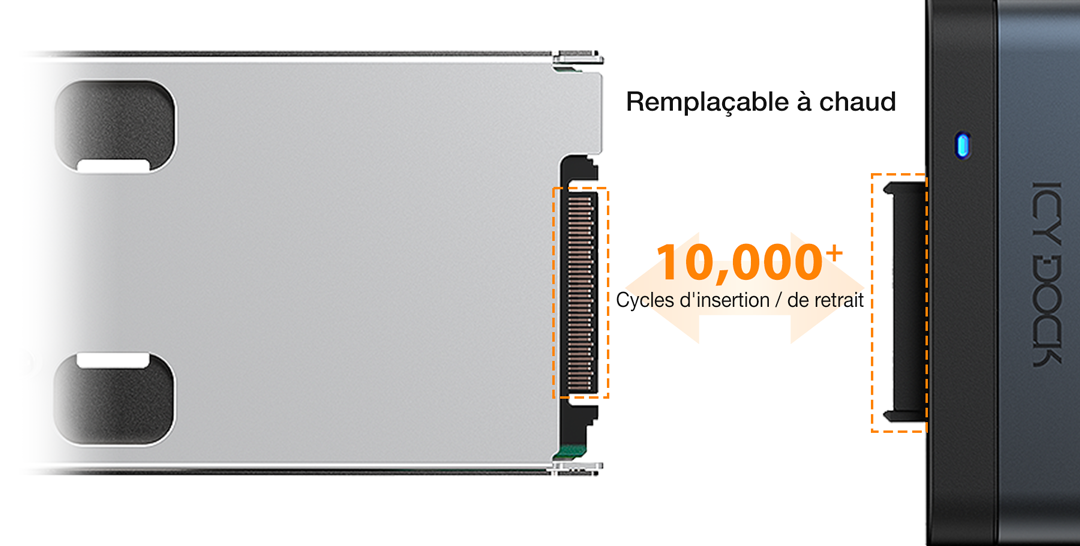

Durabilité du connecteur U.2 de classe enterprise

Contrairement aux adaptateurs M.2 conventionnels conçus pour une installation permanente, le MB705M4P-S est conçu pour les environnements de stockage amovible où les disques peuvent être insérés et retirés fréquemment.

Le connecteur U.2 intégré est évalué jusqu’à 10 000 cycles d’insertion et de retrait, offrant une durabilité nettement supérieure pour les applications de stockage de remplacement à chaud, les laboratoires de validation, les déploiements edge et les systèmes enterprise nécessitant une maintenance régulière des disques. Associé à sa construction entièrement métallique, le MB705M4P-S offre la fiabilité requise pour un déploiement à long terme dans des environnements critiques.

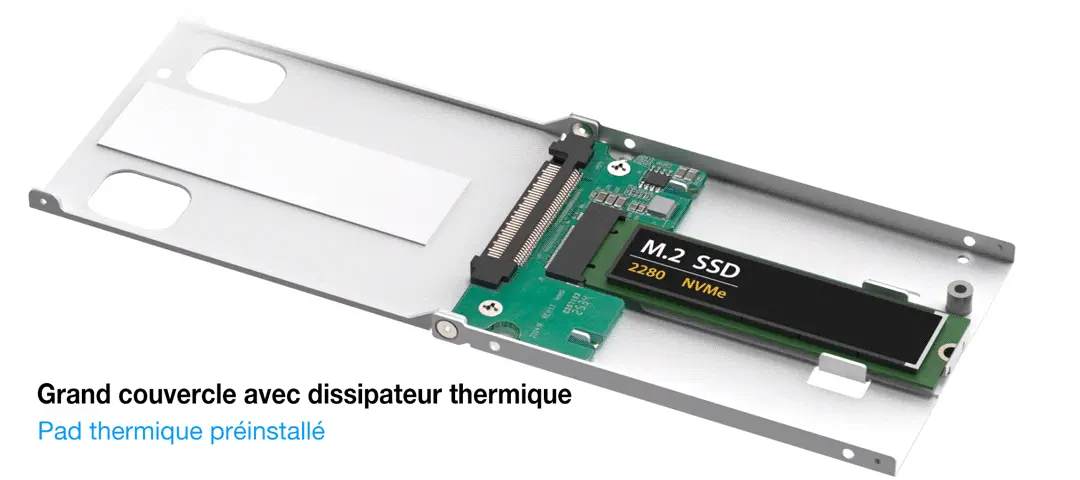

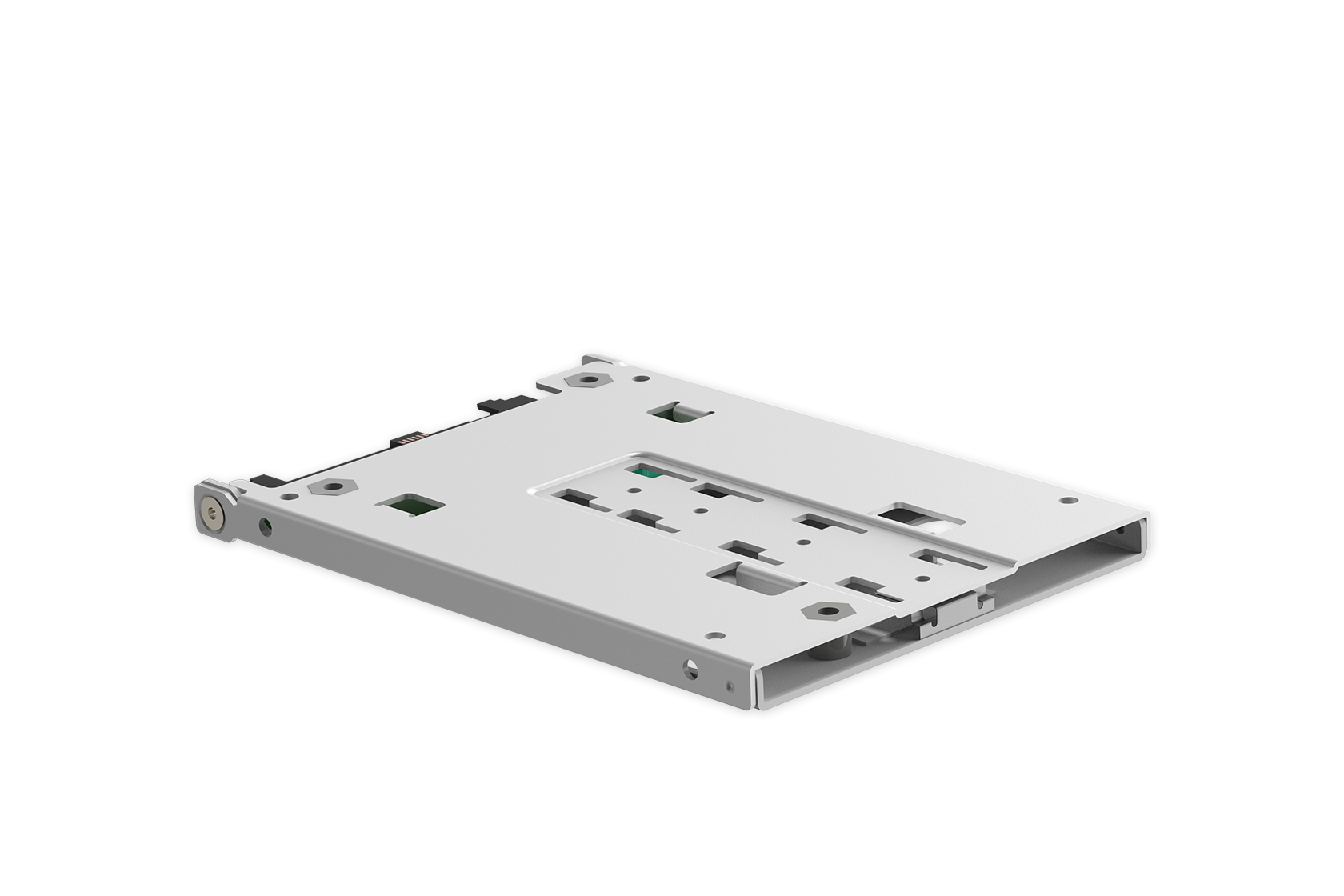

Construction totalement en métal avec une gestion thermique améliorée

Fabriqué totalement en métal, le MB705M4P-S agit à la fois comme boîtier structurel et comme solution de refroidissement passive. Le couvercle en aluminium intègre un pad thermique préinstallé qui établit un contact direct avec le SSD, transférant la chaleur des composants critiques vers le boîtier métallique. Associé à la conception de ventilation ouverte du convertisseur, la chaleur peut se dissiper efficacement afin de maintenir des températures de fonctionnement optimales pendant les charges soutenues. Le capot métallique monobloc améliore également l’ergonomie globale en simplifiant l’assemblage et la maintenance tout en offrant une protection supplémentaire contre les dommages physiques.

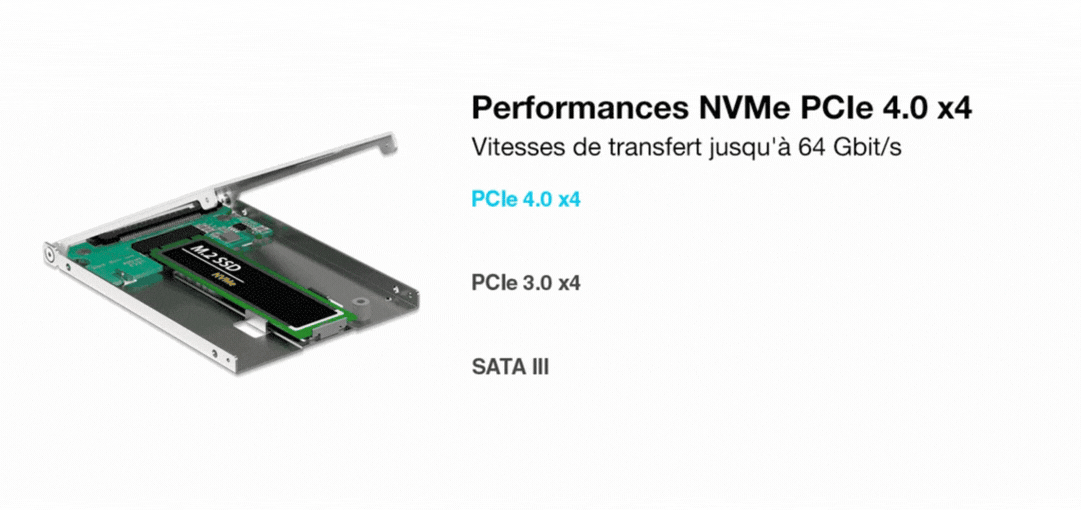

Performances PCIe NVMe natives

Le MB705M4P-S préserve le chemin de signal PCIe NVMe natif et prend en charge des vitesses de transfert jusqu’à 64 Gbit/s, garantissant des performances de stockage sans compromis. Lors des tests de validation, le convertisseur a démontré une variation de performance inférieure à 5 % par rapport aux installations directes, tout en conservant une compatibilité totale avec les SSD NVMe PCIe Gen4 modernes.

Qu’il soit déployé dans des environnements de postes de travail, des systèmes industriels, des appareils edge computing ou des plateformes de stockage haute performance, le MB705M4P-S fournit la vitesse et la réactivité attendues d'un système de stockage NVMe moderne.

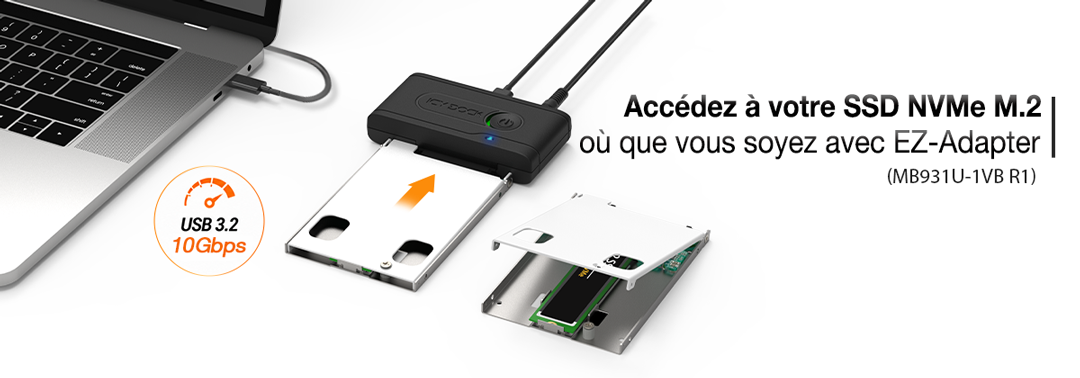

Associez-le au lecteur USB 3.2 vers U.2 NVMe SSD (EZ-Adapter MB931U-1VB R1)

L’EZ-Adapter MB931U-1VB R1 est compatible avec l’EZConvert MB705M4P-S et fonctionne avec tous les ports USB, vous offrant une flexibilité maximale pour accéder aux NVMe M.2 en déplacement.

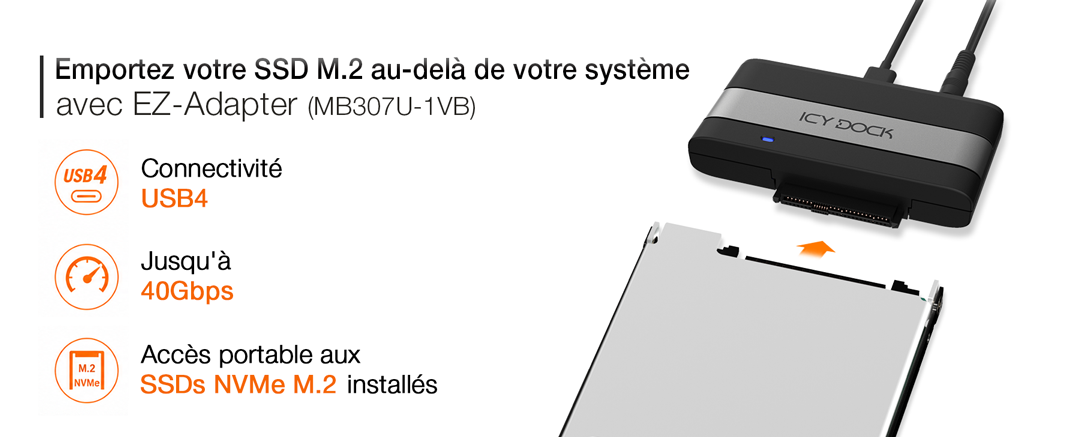

Améliorez l’accès portable NVMe avec USB4 (EZ-Adapter MB307U-1VB)

L’EZ-Adapter MB307U-1VB est compatible avec l’EZConvert MB705M4P-S, permettant un accès portable rapide aux SSD NVMe M.2 installés via une connectivité USB4 jusqu’à 40 Gbit/s. Idéal pour les opérations de sauvegarde, de validation et de transfert de données haute performance.

Caractéristiques principales

•	Convertit les SSD NVMe M.2 au format SSD U.2 de 7 mm - Idéal pour le déploiement dans les backplane U.2, les boîtiers de stockage amovibles et les baies de disques remplaçables à chaud.

•	Compatible avec les solutions de rack amovibles U.2 - Prend en charge l’intégration avec des produits tels que MB998V4P-B et MB092VK-B.

•	Connecteur U.2 certifié pour 10 000 cycles d’insertion / retrait - Conçu pour les remplacements fréquents de disques dans les systèmes de stockage amovibles et les déploiements d'entreprise.

•	Installation SSD M.2 sans outil - Le clip de verrouillage intégré prend en charge les SSD M.2 2230 / 2242 / 2260 / 2280 sans vis ni outil.

•	Construction entièrement métallique - Offre durabilité, rigidité structurelle et meilleure dissipation thermique.

•	Couvercle dissipateur en aluminium avec pad thermique - Évacue la chaleur du SSD pour améliorer les performances de refroidissement.

•	Conception de ventilation ouverte - Améliore l’exposition au flux d’air pour un refroidissement passif plus efficace.

•	Prend en charge les vitesses de transfert PCIe NVMe jusqu’à 64 Gbit/s - Maintient les performances NVMe natives avec une surcharge minimale.

•	S’adapte à l’infrastructure U.2 standard - Compatible avec les backplane U.2, les supports de montage et les systèmes de stockage amovibles.

Spécification

Modèle：	MB705M4P-S
Couleur：	Argent
Taille de disque prise en charge：	2280/2260/2242/2230 M.2 NVMe SSD
Type de disque compatible：	SSD NVMe M.2
Nombre de disques：	1
Baie de disque：	N/A
Interface de l'hôte：	1 x U.2 SFF-8639
Alimentation：	Via connecteur U.2 SFF-8639
Taux de transfert：	Jusqu’à 64 Gbit/s (selon la vitesse du SSD)
Capacité SSD prise en charge：	Aucune limitation
Refroidissement du disque (passif)：	Dissipation thermique par métal avec refroidissement passif
Hot Plug：	Oui
Status LED：	N/A
Structure / Matériau：	Entièrement métallique

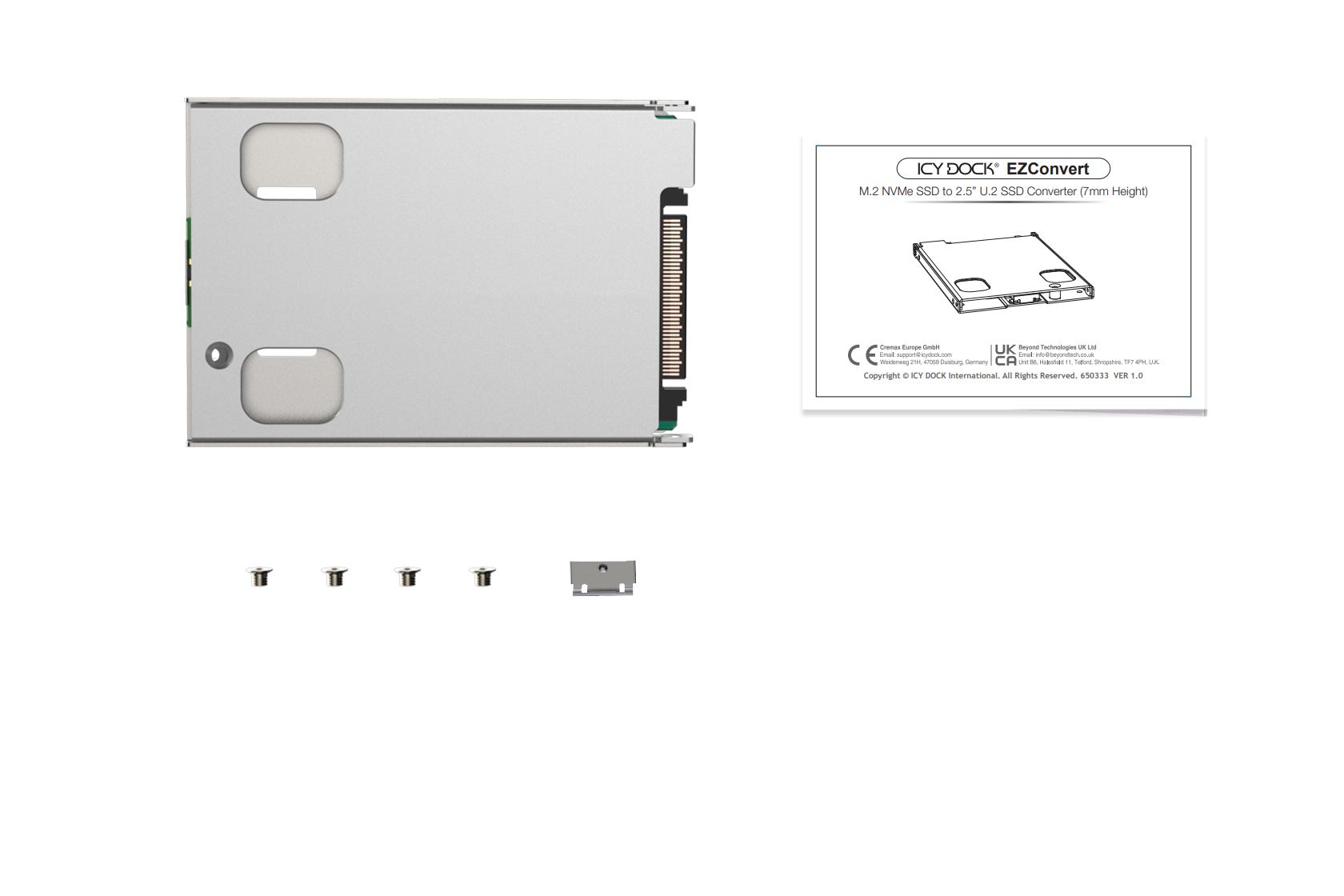

Contenu de l’emballage：	Appareil, vis, manuel d’utilisation, clip de verrouillage M.2 SSD
Dimensions (L x H x P)：	70,0 x 7 x 100,5 mm
Poids net du produit：	72,3 g
Humidité：	5%~65% RH
Température de fonctionnement：	0°C to 60°C (32°F to 140°F)
Température de stockage：	-35°C to 70°C (-31°F to 158°F)
Conformité：	CE, UKCA, RoHS, REACH
Garantie：	3 ans

Produits associés :

Séries de produits associées :

Lien rapide :

FAQ

Q : Pouvez-vous recommander une carte d’extension compatible avec le MB705M4P-S ?

R : Les cartes d’extension suivantes sont compatibles avec le MB705M4P-S. Nous recommandons fortement d’utiliser le câble officiel pour une compatibilité optimale.

Cartes d’extension et câbles pris en charge pour MB705M4P-S

Remarque :Nous recommandons fortement d’acheter le câble auprès d’un revendeur local de confiance. Toutefois, si vous avez du mal à trouver les câbles, PC-Pitstop est notre partenaire de longue date et peut expédier dans le monde entier.

Nous sommes actuellement en train de certifier notre boîtier NVMe auprès des principaux fabricants de cartes d’extension. Nous ajouterons les cartes d’extension compatibles à la liste.

Vous pouvez cliquer ici pour signaler une carte d’extension/un câble compatible. Si vous souhaitez vérifier la compatibilité de cartes d’extension qui ne figurent pas dans la liste, veuillez cliquer ici.

Q : J’utilise des cartes Intel/Broadcom Tri-Mode HBA et RAID avec le MB705M4P-S, mais les disques n’apparaissent pas dans mon système ?

R : Le problème vient du fait que les fabricants de cartes RAID utilisent pour les cartes Tri-Mode un brochage différent de celui généralement utilisé pour les connexions U.2. Lors de l’utilisation de ces cartes avec des disques et câbles NVMe U.2, un câble U.2 doit être utilisé pour assurer la compatibilité, car il rétablit le brochage aux spécifications U.2 standard. Pour plus d’informations, veuillez cliquer ici.

Q : Le système ne détecte pas le SSD M.2 installé dans le boîtier ICY DOCK. Que dois-je faire ?

R : Comme le SSD M.2 n’est pas conçu pour le remplacement à chaud, nous recommandons fortement d’éteindre l’appareil/le système avant d’insérer ou de retirer un M.2 SSD. Si le système ne détecte toujours pas le disque, suivez les étapes ci-dessous pour rechercher manuellement le nouveau matériel :

Windows 11 / Windows10 / Windows 8 – Dans la zone de recherche de la barre des tâches, saisissez gestionnaire de périphériques, puis cliquez dessus dans le menu. Lorsque la fenêtre du gestionnaire de périphériques s’ouvre, faites un clic droit sur l’icône du disque, puis cliquez sur rechercher les modifications sur le matériel.

Windows 7 – Faites un clic droit sur l’icône ordinateur du bureau, sélectionnez propriétés, cliquez sur gestionnaire de périphériques, faites un clic droit sur l’icône du disque puis cliquez sur rechercher les modifications sur le matériel.

Image result for disk drive scan for hardware changes

Si les causes mentionnées ci-dessus ont été exclues et que le système ne détecte toujours pas le M.2 SSD, il est possible que certains composants du système ne prennent pas en charge l’utilisation de U.2 SSD. Veuillez vous assurer que l’interface de connexion de la carte mère et la carte adaptateur sont compatibles avec le fonctionnement U.2 SSD.

*Les U.2 SSD et U.3 SSD sont des types de SSD distincts. Les composants conçus exclusivement pour l’utilisation de U.3 SSD ne prennent pas nécessairement en charge les U.2 SSD.

Q : Je reçois des messages d’erreur après avoir installé le MB705MP-B dans mon serveur Dell PowerEdge. Que puis-je faire ?

R : Commencez par vérifier que le SSD M.2 utilisé est une version NVMe et qu’il est correctement installé dans le MB705M4P-S, avec les contacts dorés du M.2 entièrement engagés dans le connecteur du MB705. Vérifiez également que le MB705M4P-S est solidement connecté au système et que les versions BIOS, iDRAC et CPLD sont les plus récentes. Si le problème persiste, contactez notre équipe d’assistance à contact@icydock.fr.

Q : Le MB705M4P-S est-il compatible avec les slots/baies U.2 SSD de mon serveur Dell PowerEdge ?

R : Absolument. Le MB705M4P-S est conçu avec précision selon le format exact des SSD U.2 standard, y compris les dimensions, l’emplacement du connecteur et la taille, afin d’assurer une compatibilité totale avec les environnements SSD U.2. En cas de problème d’ajustement ou de connexion, notre équipe d’assistance est prête à vous aider à contact@icydock.fr

Téléchargements

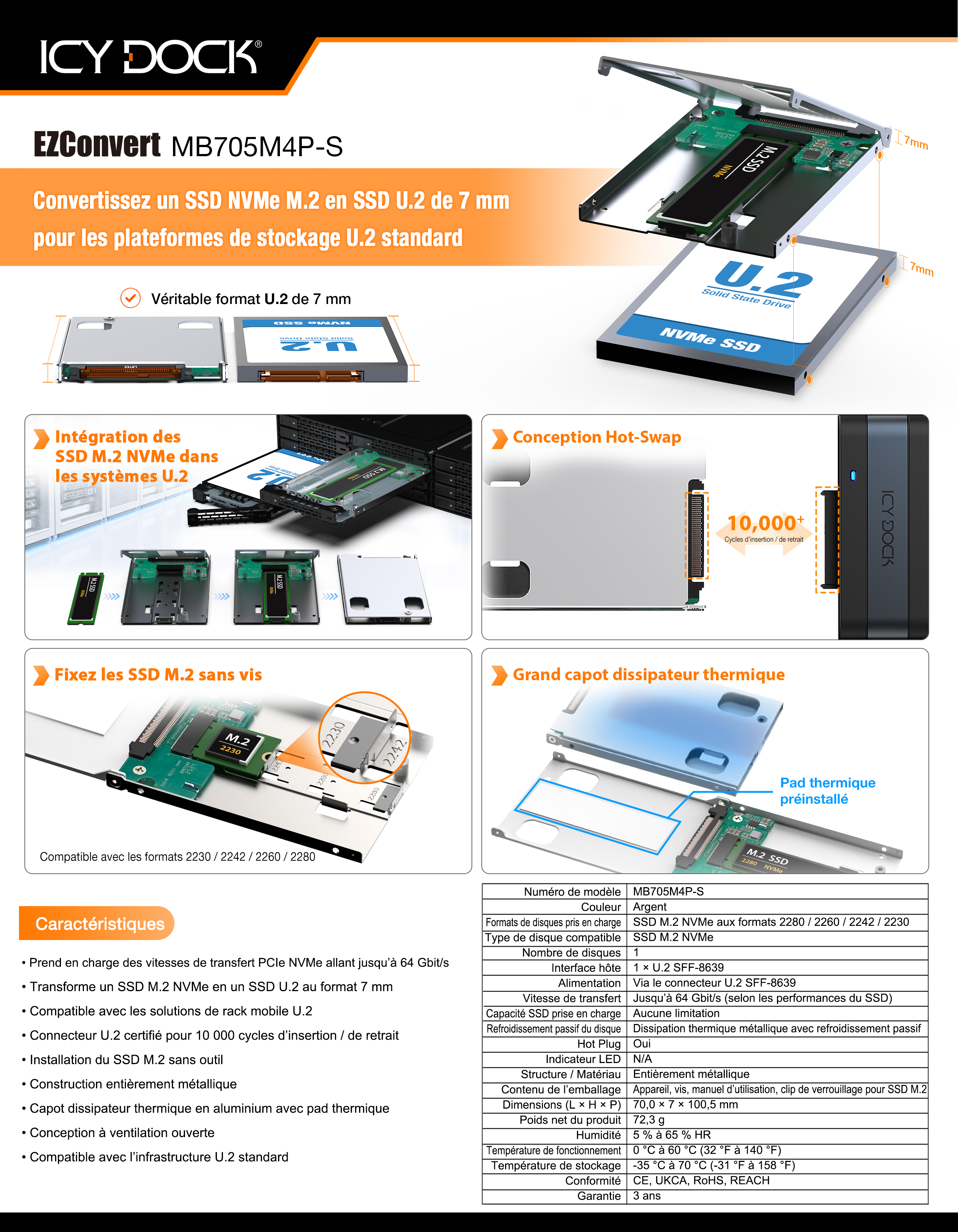

MB705M4P-S Fiche technique
