| • | Compatible avec 1 x SSD NVMe U.2/U.3 2,5" (jusqu’à 15 mm de hauteur) dans une baie externe standard de 3,5" |

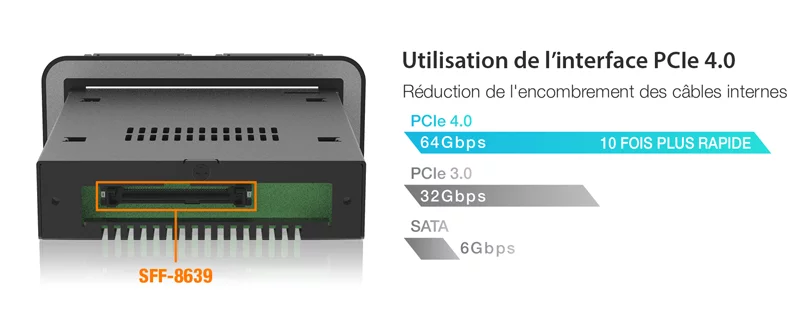

| • | Prend en charge l’interface U.2 PCIe Gen 4.0 via le connecteur SFF-8639 (jusqu’à 64 Gbps de taux de transfert) |

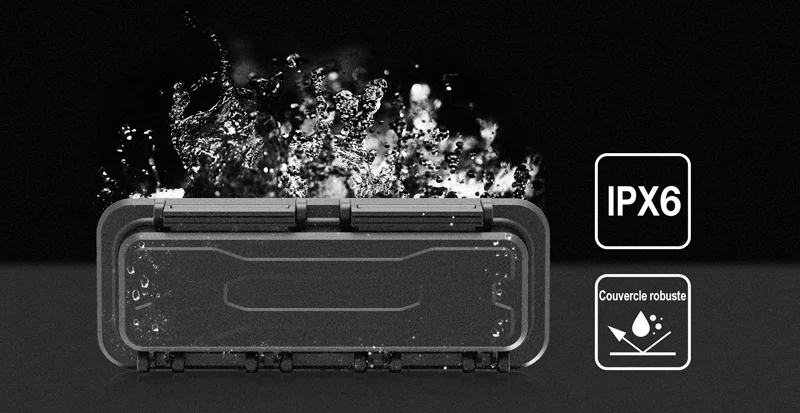

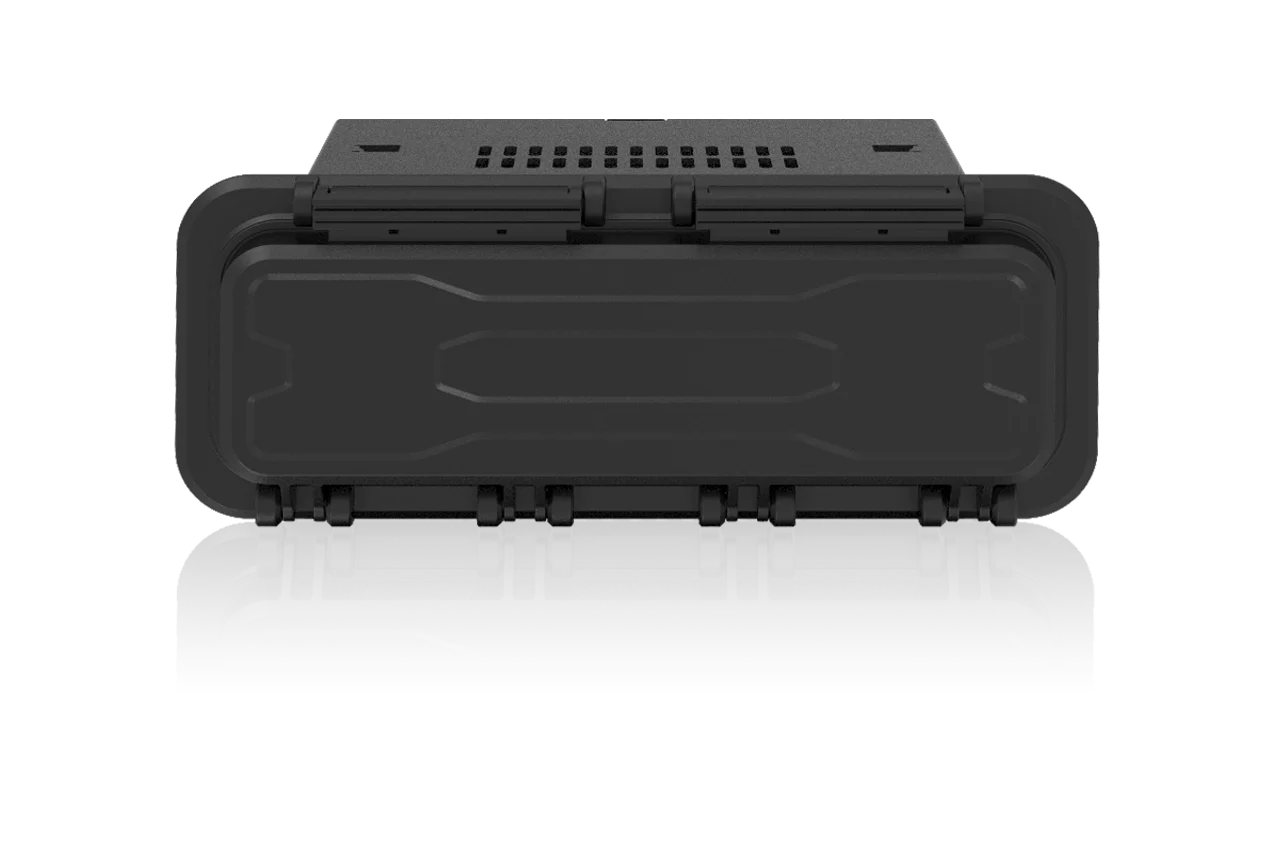

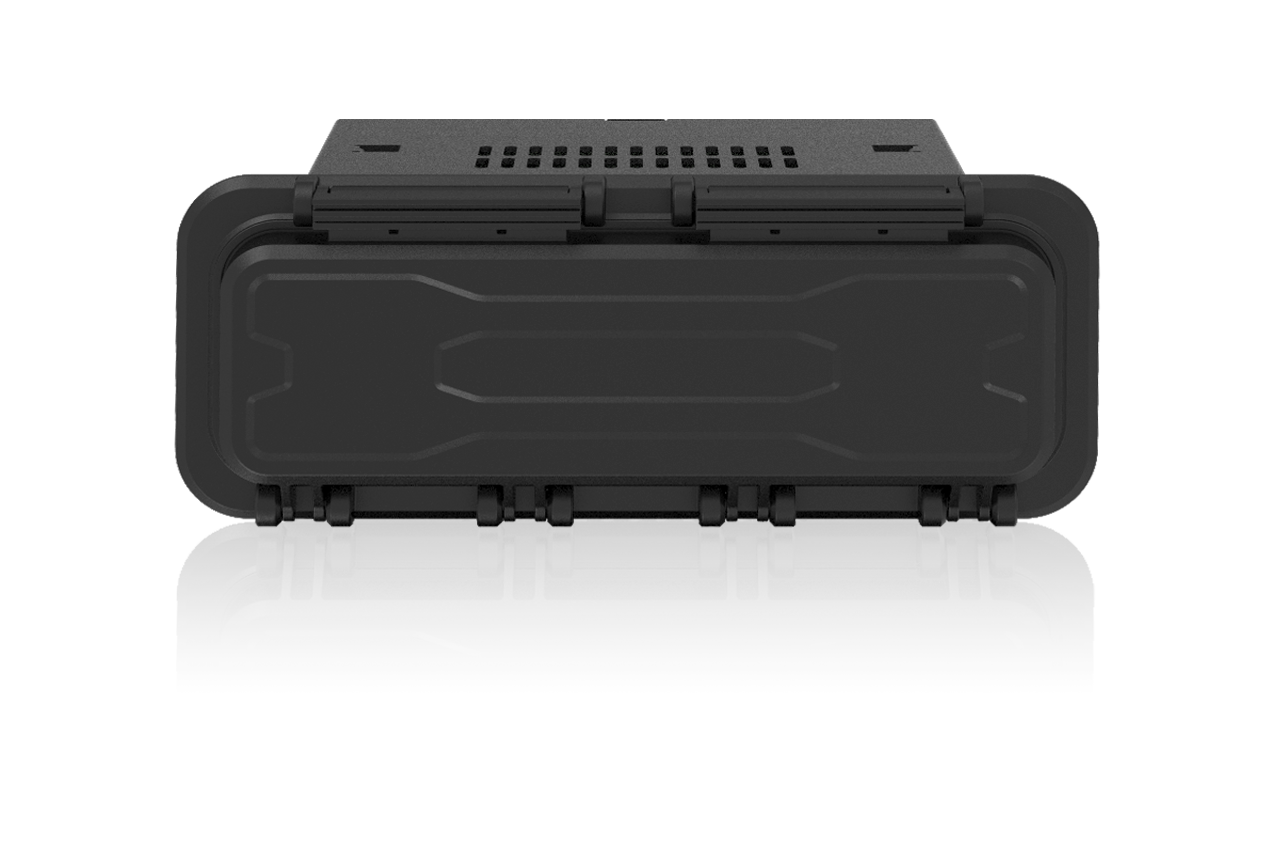

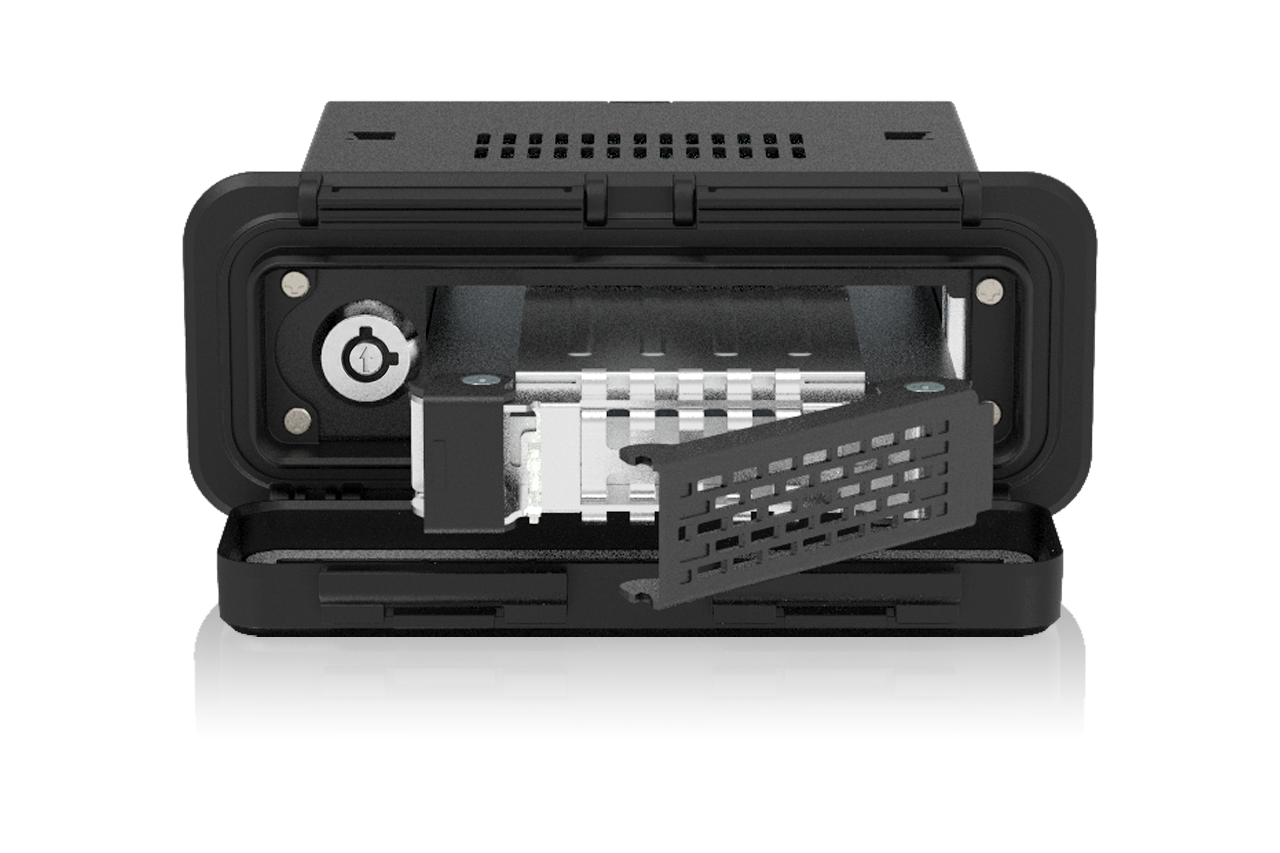

| • | Le couvercle avant résistant à l’eau protège contre la poussière et les éclaboussures |

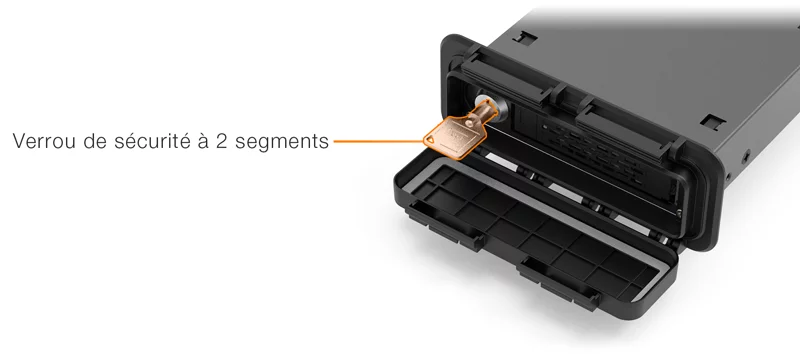

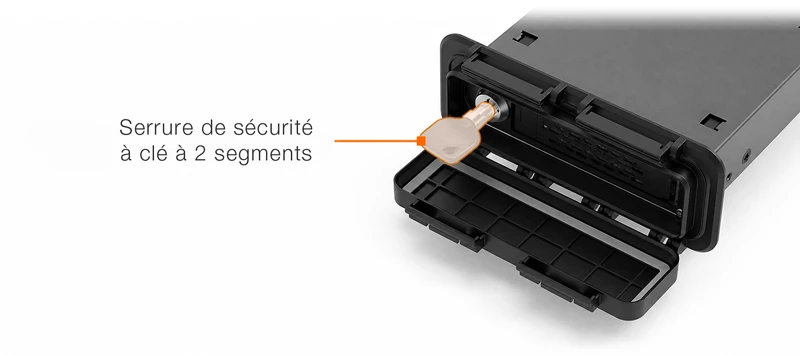

| • | La serrure de sécurité à 2 segments empêche l’accès non autorisé et l’éjection accidentelle du disque |

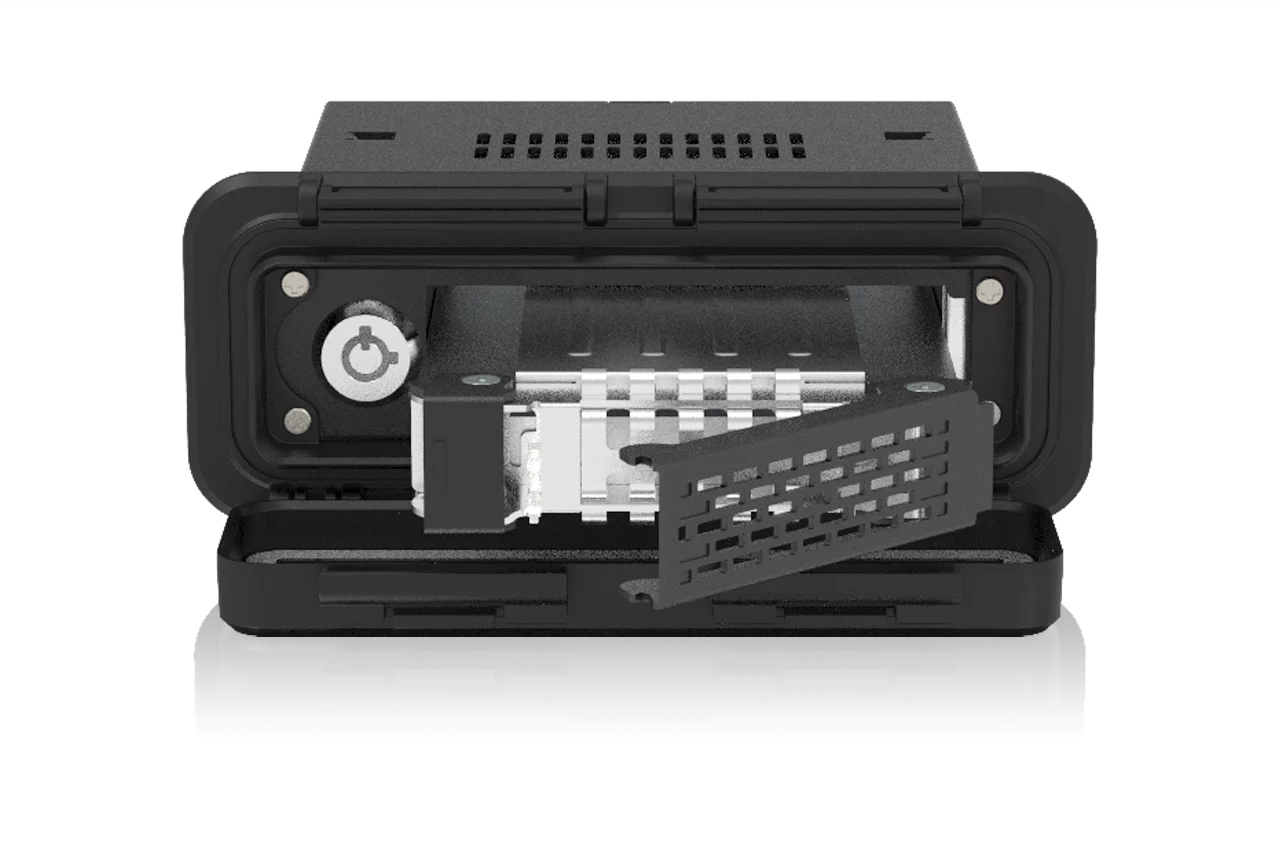

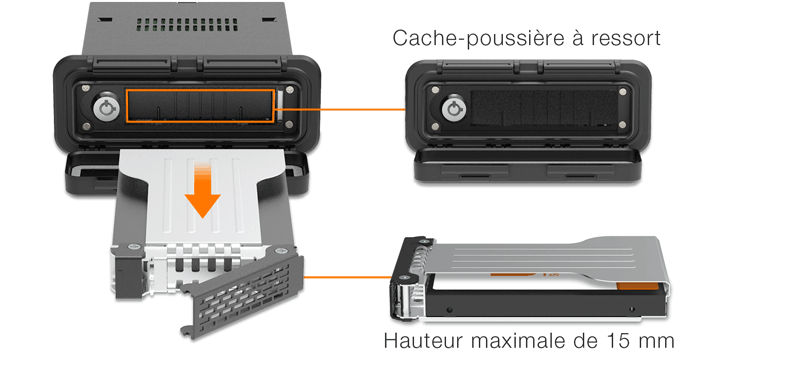

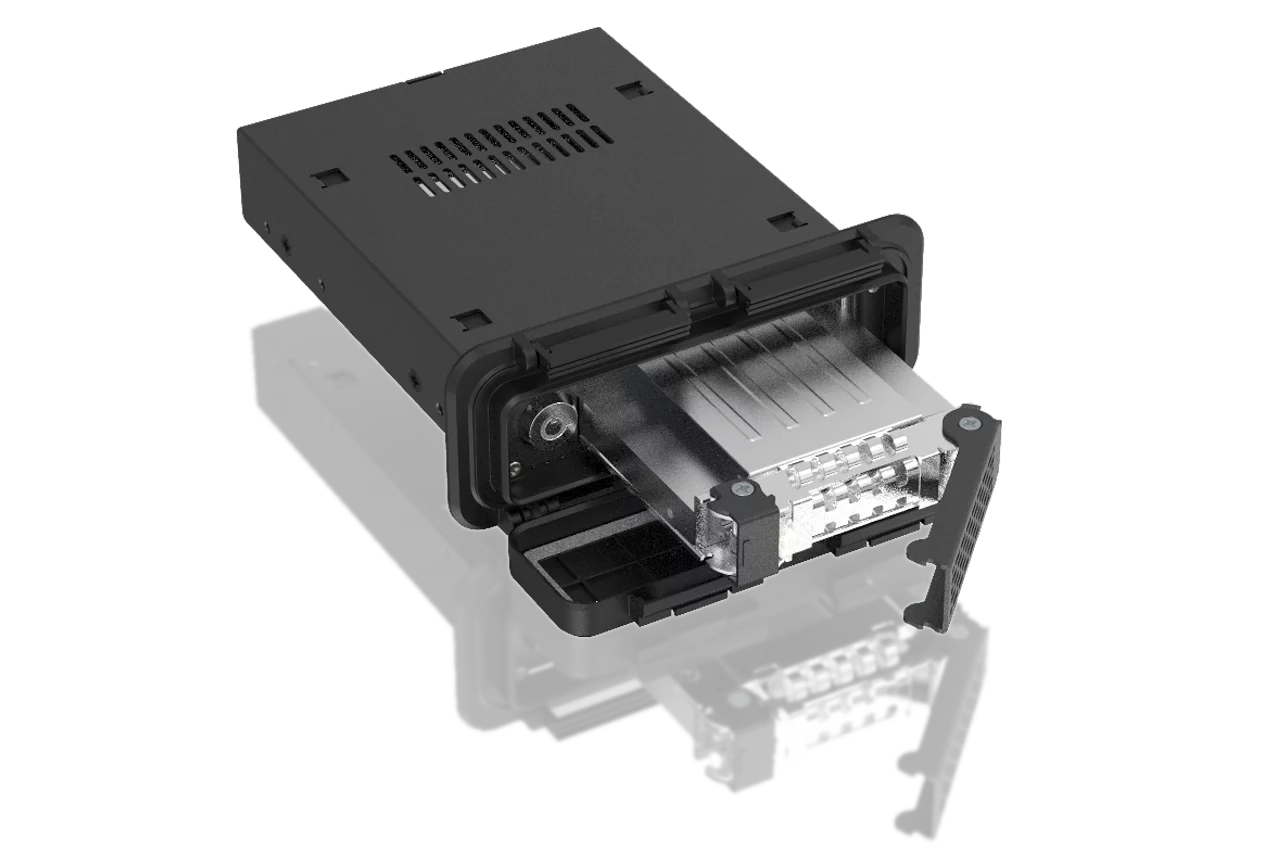

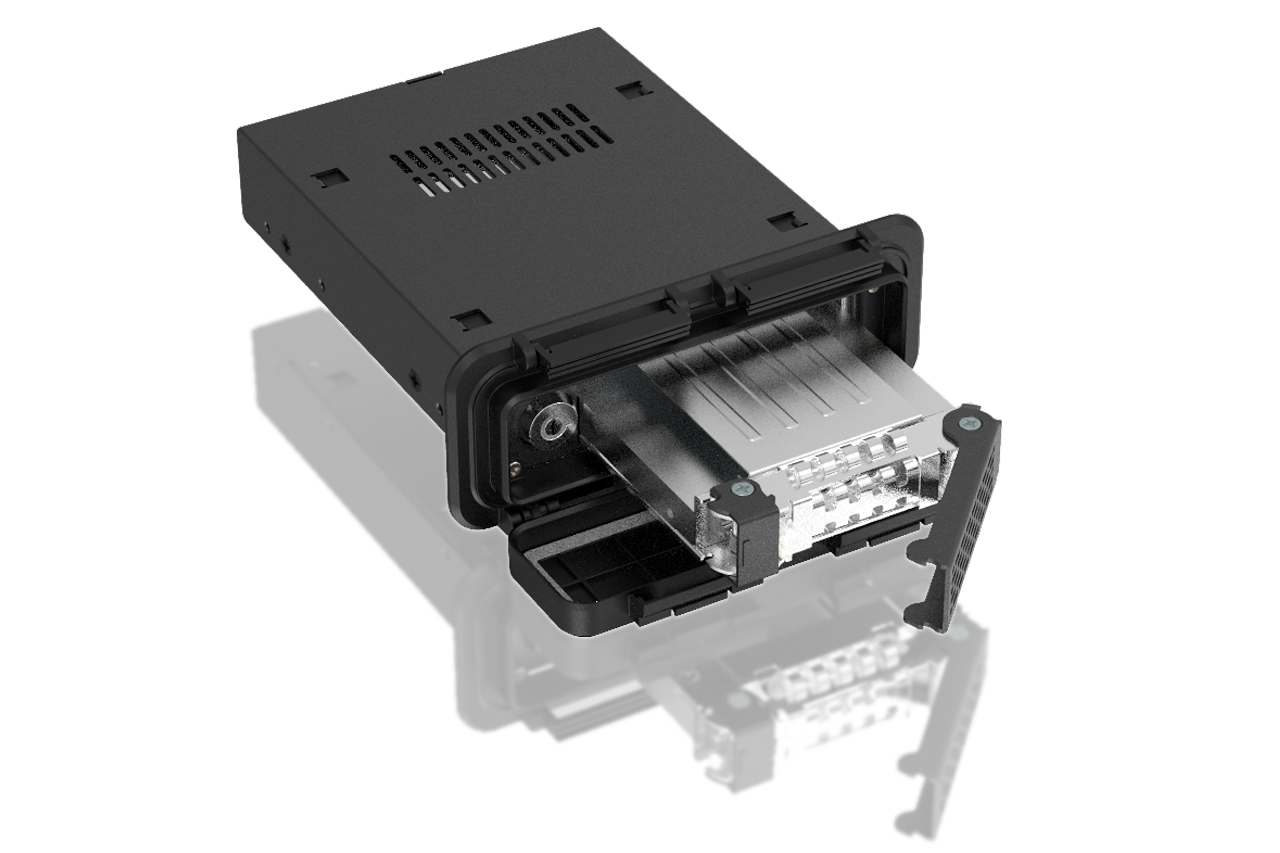

| • | Tiroir amovible pour un entretien facile et le hot-swap (le système hôte NVMe doit prendre en charge le hot-swap) |

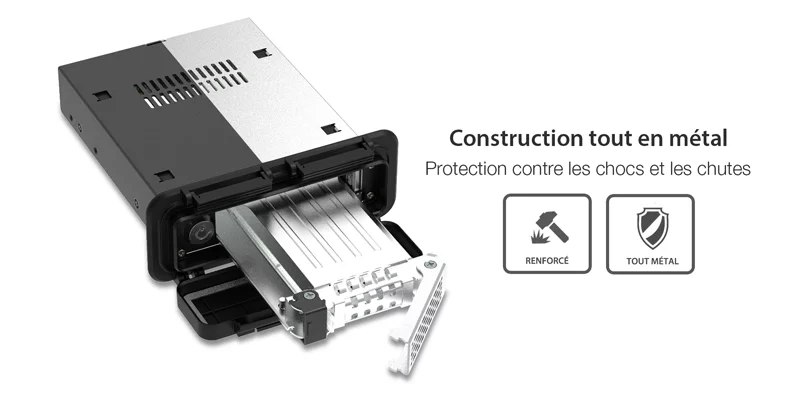

| • | Structure entièrement métallique assurant une durabilité et une dissipation thermique supérieures |
| • | Conception de ventilation stratégique améliorant le refroidissement passif |
| • | La technologie Active Power (APT) économise l’énergie lorsqu’aucun disque n’est installé |
| • | La mise à la terre EMI protège le SSD contre les dommages électriques statiques |
| • | Conception robuste idéale pour les applications industrielles, militaires, médicales et embarquées |
| • | Garantie limitée de 5 ans avec assistance technique gratuite |

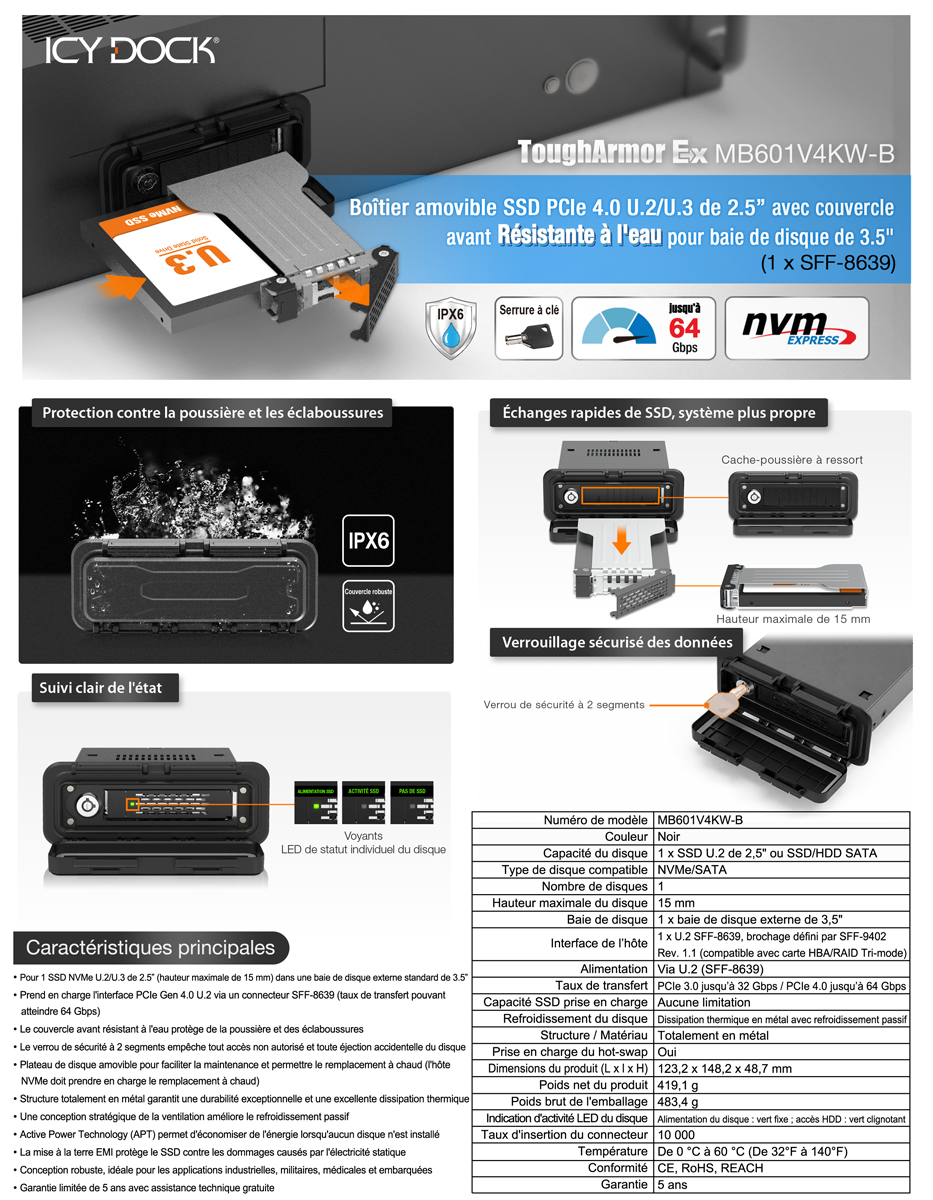

| Numéro de modèle： | MB601V4KW-B |
| Couleur： | Noir |
| Taille du disque prise en charge： | 1 x SSD NVMe U.2/U.3 de 2,5" |
| Type de disque compatible： | NVMe |
| Nombre de disques： | 1 |
| Hauteur maximale du disque： | 15 mm |
| Baie de disque： | 1 x baie externe 3,5" |

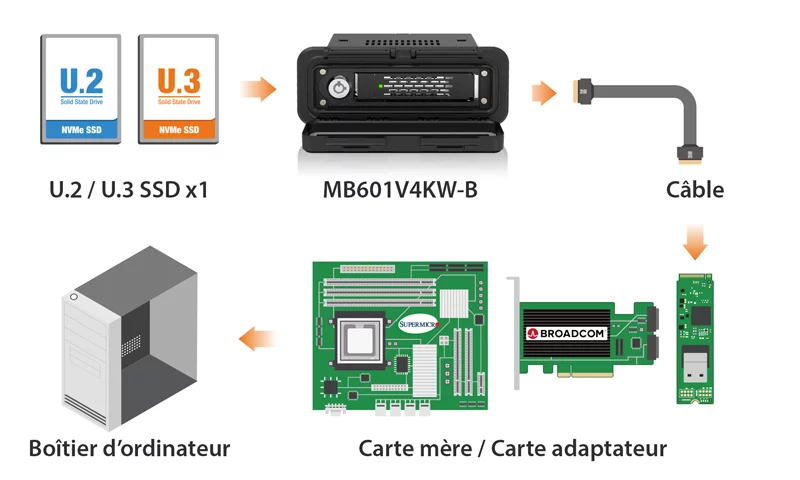

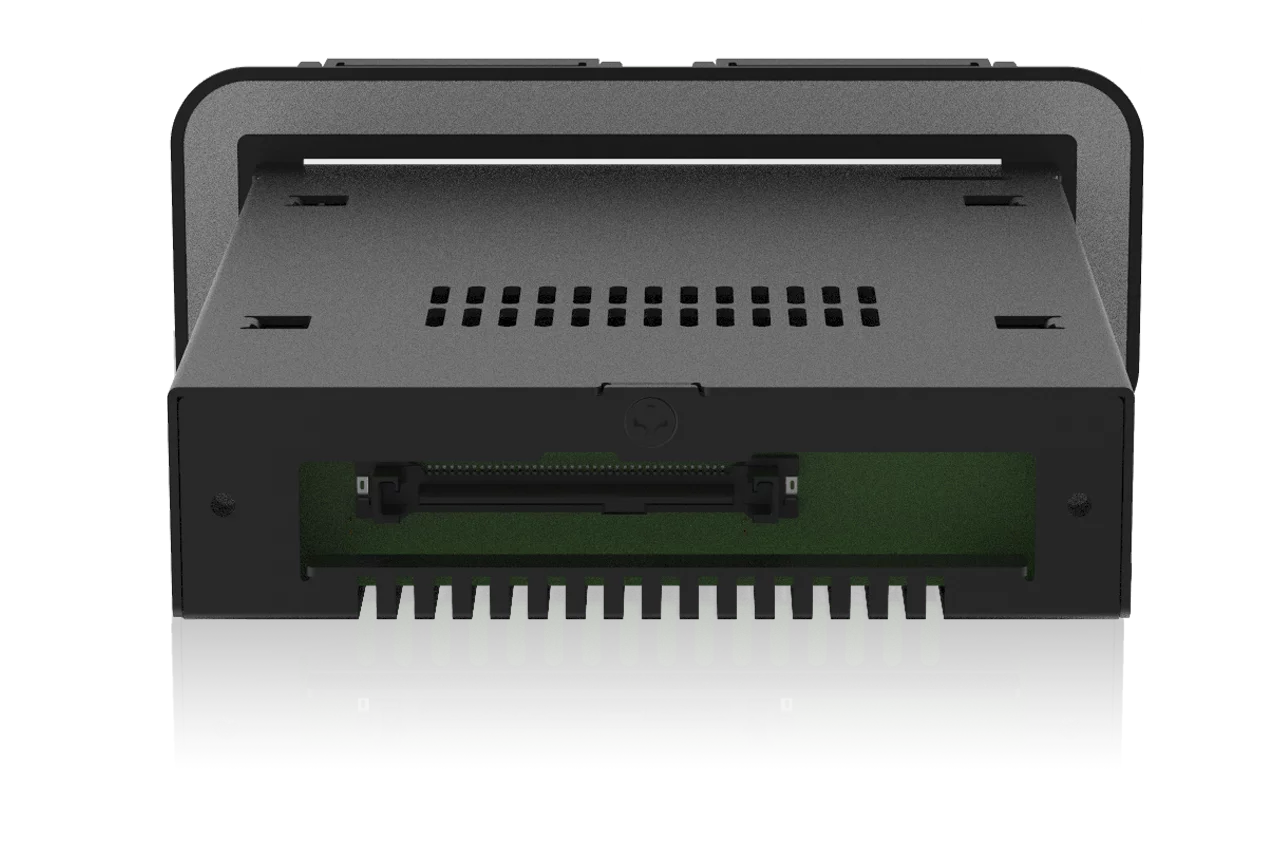

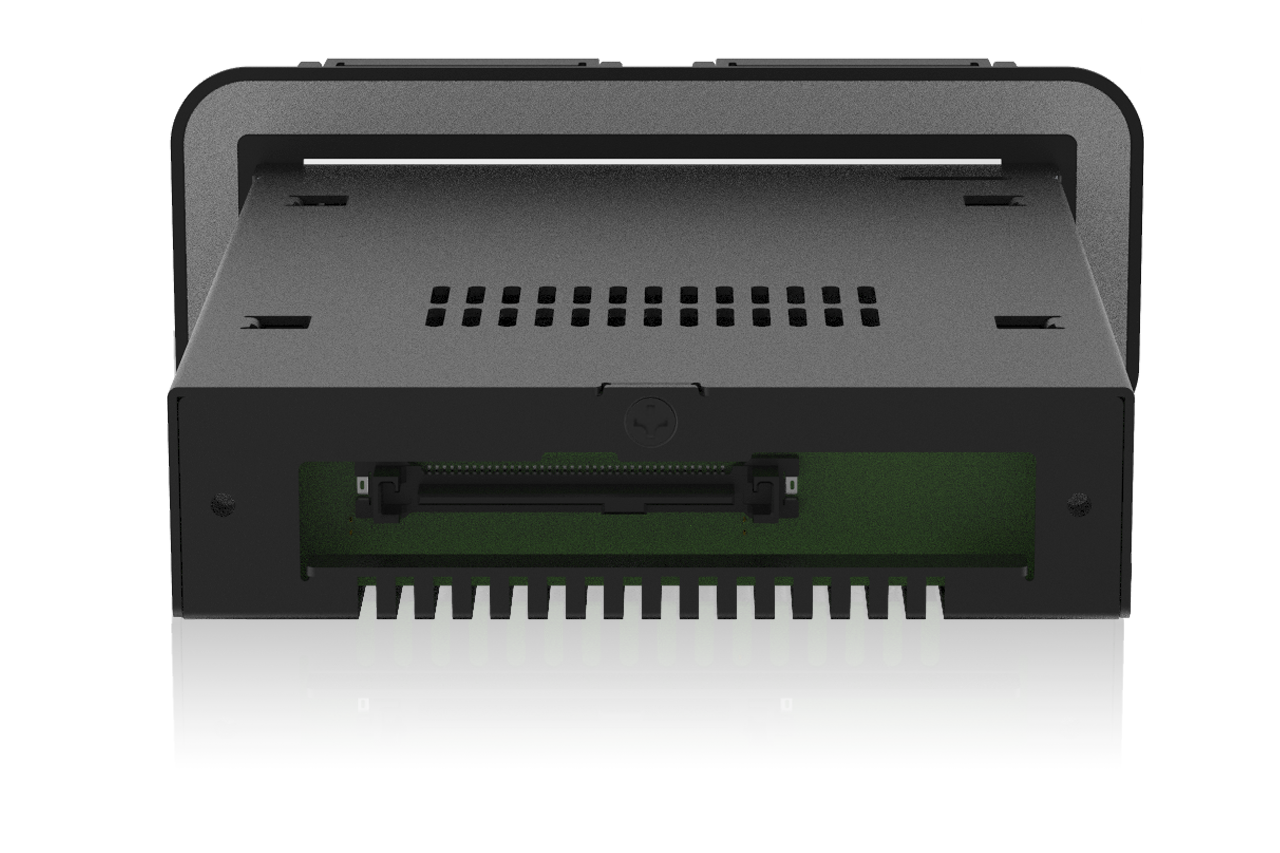

| Interface hôte： | 1 x U.2 SFF-8639, brochage défini par SFF-9402 Rev 1.1 (compatible avec carte HBA/RAID tri-mode) |
| Alimentation： | Via U.2 (SFF-8639) |
| Vitesse de transfert： | PCIe 3.0 jusqu’à 32 Gbps / PCIe 4.0 jusqu’à 64 Gbps |
| Capacité du disque prise en charge： | Aucune limitation |
| Refroidissement du disque： | Dissipation thermique métallique avec refroidissement passif |
| Structure / Matériau： | Tout métal |
| Prise en charge du hot-swap： | Oui |
| Sécurité du disque： | Verrouillage à clé en 2 segments |
| Dimensions du produit (P x L x H)： | 123.2 x 148.2 x 48.7 mm |
| Poids net du produit： | 419,1 g |
| Poids brut du paquet： | 483,4 g |

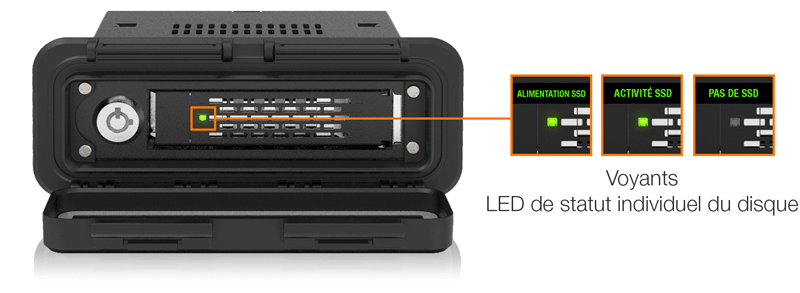

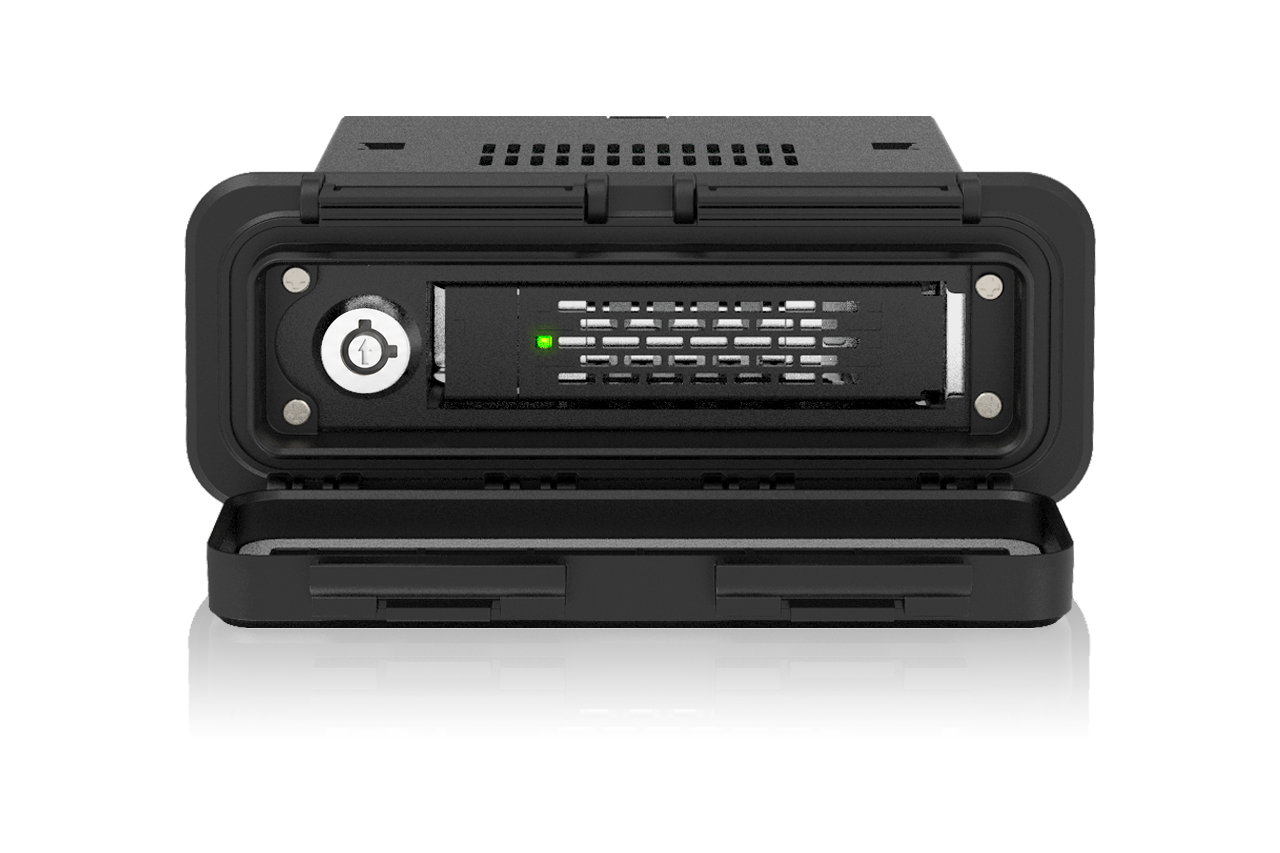

| Indicateur LED d’activité du disque： | Alimentation du disque : vert fixe ; accès disque : vert clignotant |

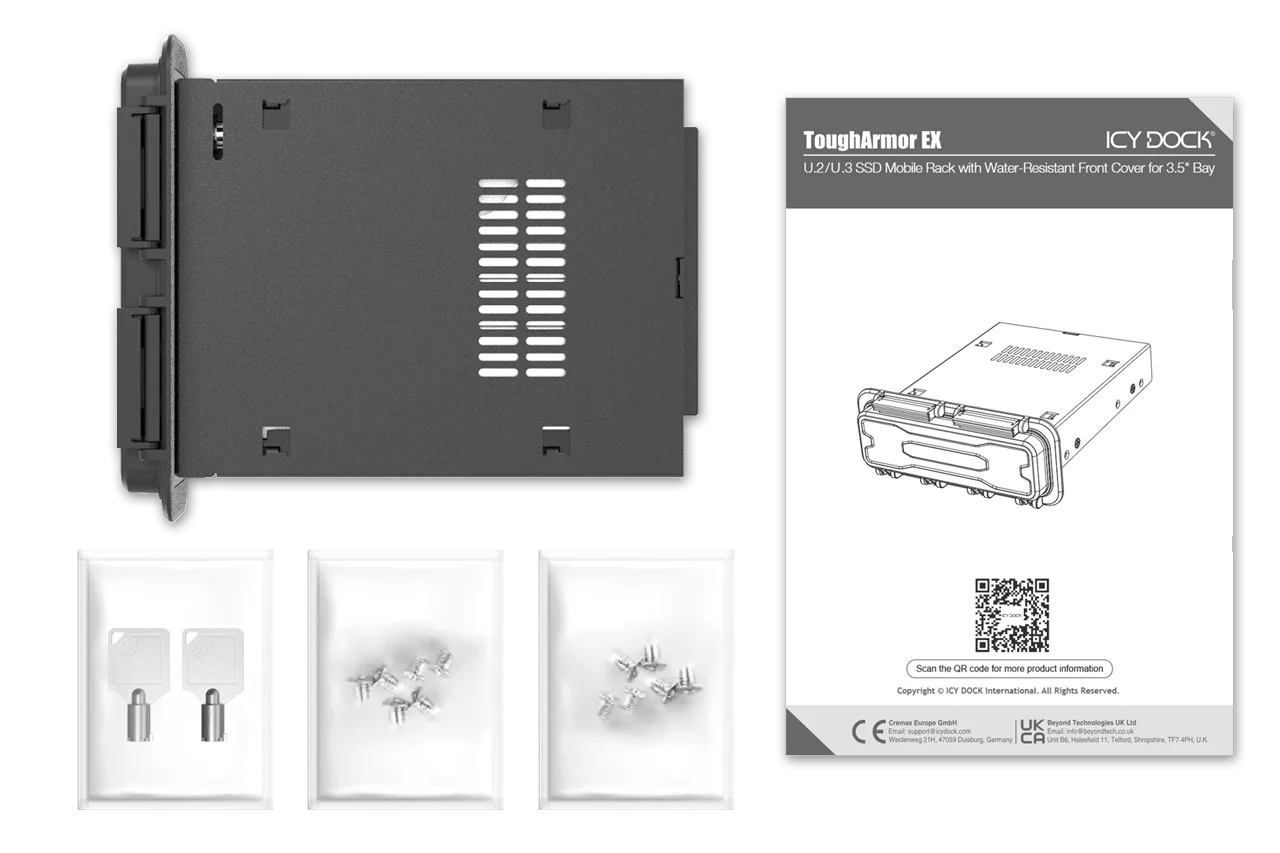

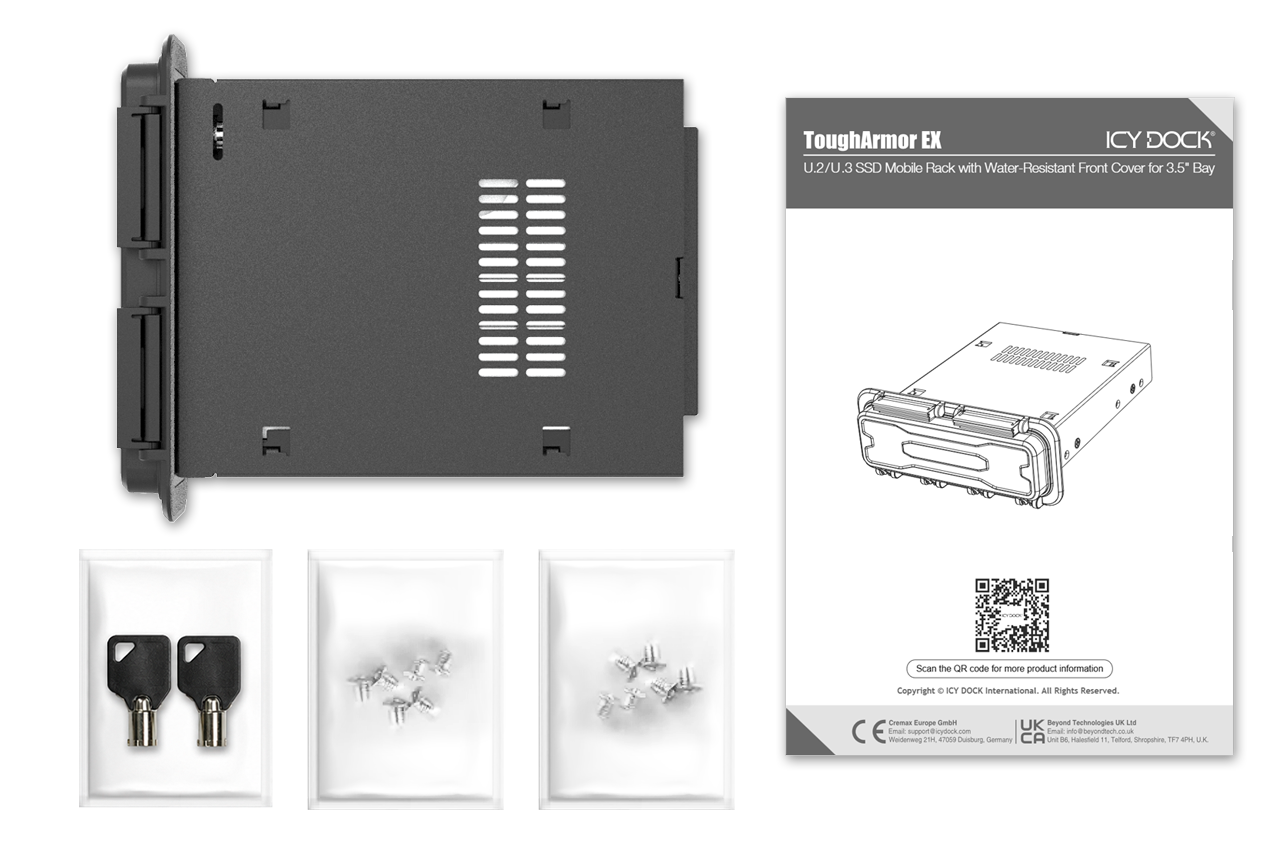

| Contenu du paquet： | 1 - appareil, 1 - manuel utilisateur, 10 - vis, 2 - clés |
| Taux d’insertion du connecteur U.2： | 10 000 |
| Humidité： | 5 % ~ 65 % HR |
| Température de fonctionnement： | 0°C à 60°C (32°F à 140°F) |
| Température de stockage： | -35°C à 70°C (-31°F à 158°F) |
| Conformité： | CE, RoHS, REACH |
| Garantie： | Garantie limitée de 5 ans |
Plateau de disque compatible (Caddy):
Produits associés:
Série de produits associés:
Gamme ToughArmor:
Lien rapide :
Q : Pouvez-vous recommander une carte d’extension compatible avec le MB601V4KW-B ?
R : Pour garantir la compatibilité avec le MB601V4KW-B, veuillez vous assurer que le BIOS/UEFI de votre carte d’extension ou de votre carte mère prend en charge la bifurcation PCIe lors de l'utilisation d’un slot PCIe 16x ou 8x. De plus, configurez le répartiteur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un slot PCIe 16x ou x4, x4 pour un slot PCIe 8x.
Cliquez sur l’icône ci-dessous pour consulter la compatibilité de vos cartes mères ou cartes d’extension prenant en charge le mode de bifurcation PCIe. Pour une compatibilité optimale, nous recommandons fortement d’utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte d’extension.
Nous sommes actuellement en train de certifier notre boîtier NVMe auprès des principaux fabricants de cartes d’extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.
Pour signaler une carte d’extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité d’éléments non listés, veuillez cliquer ici.
Q : J’ai terminé l’installation du disque dur et de l’appareil selon le manuel produit, mais le système ne détecte toujours pas le disque. Comment résoudre ce problème ?
R : Veuillez d’abord confirmer la compatibilité de votre matériel, et assurez-vous que le disque, le boîtier, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l’hôte pour voir si le système le détecte. Si ce n’est pas le cas, cela peut exclure un problème avec le boîtier. Vous pouvez également tester le boîtier avec d’autres disques, câbles ou systèmes. Si le système ne le détecte toujours pas, voici quelques causes possibles :
| • | Lignes PCIe insuffisantes dans le système : Que vous connectiez le boîtier à la carte mère ou à une carte d’extension, il est important de noter que le nombre de lignes PCIe disponibles est limité. Cela inclut la compréhension du nombre de lignes fournies par le CPU et le chipset, ainsi que leur méthode d’allocation. Une mauvaise configuration peut entraîner des vitesses lentes, des connexions instables ou l’impossibilité de détecter le disque. |
| • | Protocoles d’interface incompatibles : Il est crucial de vérifier si l’interface Mini-SAS HD, OCuLink ou SlimSAS sur la carte mère ou la carte d’extension prend en charge le NVMe. |
| • | Standard de brochage d’interface incompatible : Avant de connecter le boîtier au port Mini-SAS HD, OCuLink ou SlimSAS, veuillez vérifier que le port utilise le même brochage que celui du boîtier. Pour vérifier le brochage du boîtier, consultez le tableau des spécifications sur la page produit, où il est précisé si le standard est Legacy ou SFF-9402 1.1. |
| • | Longueur excessive du câble : Pour des performances optimales, il est recommandé d’utiliser un câble de moins de 50 cm. Un câble plus long peut entraîner une perte de signal excessive, des vitesses réduites, des connexions instables ou même l’échec de détection du disque. Il est également recommandé d’utiliser le même type de connecteur des deux côtés (appareil et hôte). |
Q : J’utilise des cartes HBA et RAID Tri-Mode Intel/Broadcom avec le MB601V4KW-B, mais les disques n’apparaissent pas dans mon système ?
R : Le problème vient du fait que les fabricants de cartes RAID utilisent un brochage différent pour les cartes Tri-Mode que celui généralement utilisé pour les connexions U.2. Lors de l'utilisation de ces cartes avec des SSD NVMe U.2 et des câbles U.2, un câble adaptateur U.2 est requis pour revenir au brochage standard U.2. Pour plus d'informations, veuillez cliquer ici.
Q : Mon SSD NVMe n’a pas été détecté après l’avoir réinséré dans l’appareil alors qu’il était allumé ?
R : Pour les systèmes prenant en charge le hot-plug, chaque cycle d’insertion/retrait nécessite un rafraîchissement manuel par le système d’exploitation pour reconnaître le disque.
Si, après le rafraîchissement, le disque n’est toujours pas détecté, il est possible que votre système ne prenne pas en charge le hot-plug. Nous vous recommandons de vérifier auprès du fabricant de la carte mère ou de la carte d’extension s’il prend en charge la fonction NVMe hot-plug.
Windows 11 / Windows 10 / Windows 8 – Tapez "Gestionnaire de périphériques" dans la barre de recherche, puis sélectionnez-le, faites un clic droit sur le disque dur et choisissez "Rechercher les modifications sur le matériel".
Windows 7 – Faites un clic droit sur l’icône Ordinateur sur le bureau, sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, puis faites un clic droit sur le disque dur et choisissez "Rechercher les modifications sur le matériel".
Q : Les vis de fixation fournies sont trop courtes pour fixer l’appareil à mon système. Que dois-je faire ?
R : Pour les boîtiers d’ordinateur avec une épaisse plaque métallique, les vis fournies (M3*2.5L) peuvent être trop courtes. Veuillez utiliser des vis plus longues (M3*4L) ou contactez-nous à tech@icydock.com pour demander des vis de remplacement.
Q : Le boîtier ICY DOCK NVMe prend-il en charge la norme PCIe 4.0 ?
R : Oui, tous les boîtiers NVMe ICY DOCK prennent en charge PCIe 4.0x4, avec des vitesses de transfert allant jusqu’à 64 Gbps.
Q : Je sens que le ressort métallique supérieur et inférieur du tiroir est coincé lors de l’insertion. Que dois-je faire ?
R : Retirez le tiroir du boîtier et réinsérez-le sans exercer de pression excessive sur la grille métallique à l’avant. Une pression excessive pourrait plier les ressorts métalliques supérieur et inférieur, rendant l’insertion difficile. N’insérez pas de force pour éviter d’endommager les ressorts.
 |
| Veuillez NE PAS exercer de pression excessive sur la grille métallique comme indiqué |
