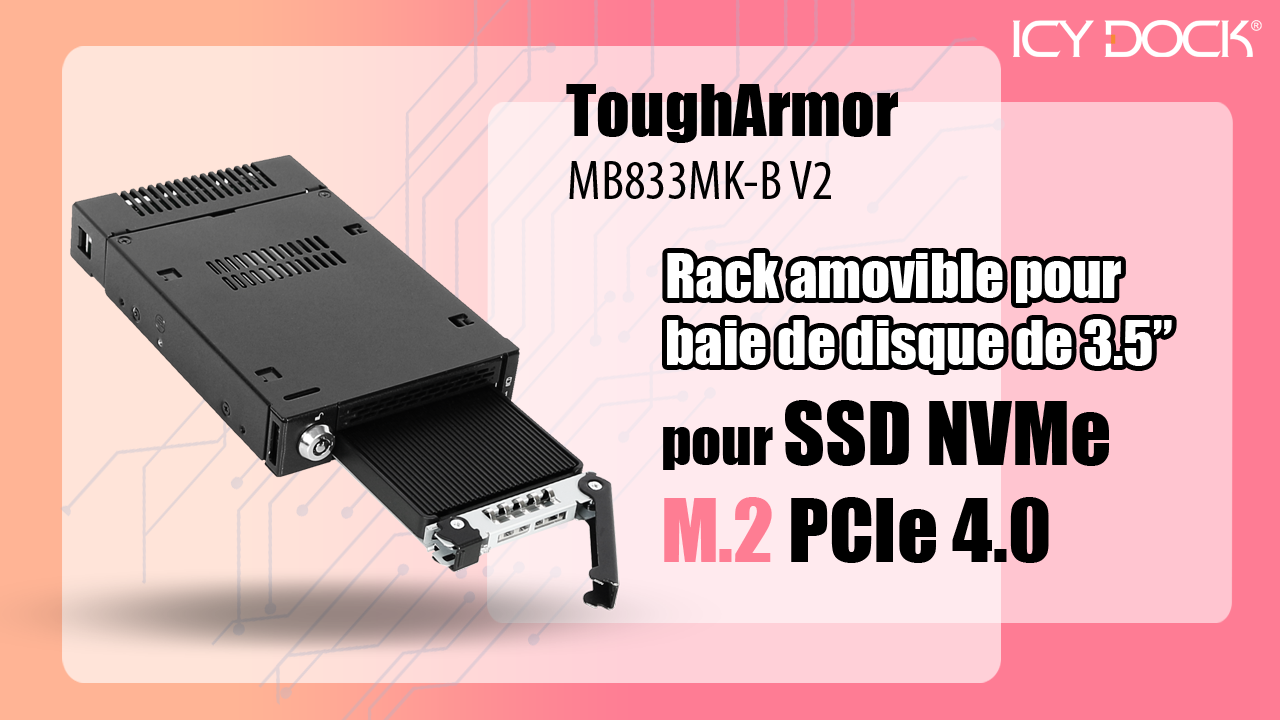

ToughArmor MB833MK-B V2

Rack amovible SSD NVMe PCIe 4.0 M.2 pour baie de disque externe de 3.5’’ (1 x SlimSAS SFF-8654 4i)
Détails du produit
  • Note: Pour utiliser SSD NVMe M.2, U.2 ou U.3 dans un emplacement PCIe 16x ou 8x, la carte mère ou la carte additionnelle doit prendre en charge la bifurcation PCIe. Ce mode divise les voies PCIe en configurations spécifiques telles que x4, x4, x4, x4 pour un emplacement de 16x ou x4, x4 pour un emplacement de 8x, assurant que le SSD peut être lu par le système. Pour connaître le matériel compatible, veuillez consulter la section FAQ. Si votre matériel n’est pas dans la liste, veuillez nous contacter pour obtenir de l’aide.
  • ToughArmor MB833MK-B V2
    Le Thougharmor MB833MK-B V2 est un rack amovible robuste de SSD NVMe M.2 qui s’adapte à une seule baie de disque externe de 3.5’’ du système informatique et prend en charge les taux de transfert de données PCIe 4.0 à 64Gb/s via l’interface SlimSAS 4i (SFF-8654) et accepte toutes les longueurs de disques M.2 standards de 30mm à 110mm (2230, 2242, 2260, 2280, 22110). Il simplifie le processus d’installation ou de retrait du SSD NVMe M.2 en utilisant les plateaux de disques amovibles avec crochet de disque M.2 ajustable sans outils, ce qui facilite le changement de disque à n’importe quel moment sans avoir à ouvrir le boîtier de l’ordinateur ou avoir à gérer les vis de montage du disque. En outre, tout en travaillant avec de nombreux trous de ventilation tout autour du rack, chaque plateau de disque est équipé d’un dissipateur thermique en aluminium à haute efficacité assurant que vos disques SSD sont à des températures optimales. Faisant partie de la gamme la plus robuste d’ICY DOCK, le MB833MK-B V2 est fabriqué en métal avec des serrures à barillet en métal pour une protection maximale.
  • Maintenant compatible avec les contrôleurs Tri-Mode
    En raison de la forte demande et en réponse au récentes mises à jour des cartes de circuit imprimés par les fabricants de carte hôtes, le ThoughArmor MB833MK-B V2 prend désormais en charge les cartes contrôleur Tri-Mode de grandes marques telles que Broadcom, Areca et d'autres. Pour plus d’information détaillées sur les cartes et les câbles compatibles, veuillez-vous référer à la FAQ section disponible sur la page produit.
  • Le disque M.2 n’est plus caché
    L’approche conventionnelle d’installation d’un disque M.2 consiste à le monter sur une carte mère ou une carte de montante à l’aide d’une petite vis, ce qui peut devenir une tâche fastidieuse et chronophage. Retirer ou installer physiquement le disque peut s’avérer assez difficile. Heureusement, ICY DOCK a introduit une solution révolutionnaire – le ThoughArmor MB833MK-B V2. Ce produit innovant amène les disques M.2 à l’avant du boîtier de votre ordinateur, simplifiant ainsi le processus d’installation et de retrait des disques SSD NVMe M.2. Avec le ThoughArmor MB833MK-B V2, la procédure autrefois compliquée devient beaucoup plus simple et efficace.
  • Installation du disques M.2 sans outil à la pointe de la technologie
    Généralement, les disques SSD NVMe PCIe M.2 sont insérés à un angle de 45 degrés et fixés à la carte mère à l’aide de vis. Cependant, avec le ThoughArmor MB833MK-B V2, ce processus est rendu beaucoup plus simple. Les utilisateurs peuvent placer sans effort le SSD M.2 dans le plateau de disque, ajuster le loquet de disque pour s’adapter au type de disque M.2 spécifique, puis pousser vers le bas pour le verrouiller en toute sécurité. Cette procédure simplifiée prend moins de 5 seconds à faire, éliminant le besoin de petites vis faciles à perdre et introduisant une manière plus efficace et innovante d’installer les disques M.2.

    Le ThoughArmor MB833MK-B V2 offre une expérience d’installation du disque complètement sans outils, qui s’étend également au dissipateur thermique extra-large en aluminium à haut efficacité. Aucun outil n’est nécessaire pour installer ou retirer le dissipateur. Il suffit d’appuyer avec les pouces sur les 2 boutons situés sous le plateau pour que le dissipateur thermique se détache facilement. Pour le réinstaller, il suffit de couvrir le plateau avec le dissipateur thermique et d’appliquer une légère force vers le bas, et il se remettra en place en toute sécurité.
  • Technologie de mise à la terre EMI
    Mettre à la terre votre SSD M.2 est crucial, sans une bonne mise à la terre, lors d’un échange de disque, il y a une forte possibilité de chocs statiques, pouvant endommager les données sur le disque. Notre technologie innovante de mise à la terre EMI garantit qu’une fois le disque clipsé dans le loquet ajustable du M.2, il reste mis à la terre à travers le plateau, le boîtier et le système informatique, protégeant ainsi vos disques contre les surtensions électriques statiques lors des changements.
  • Support toutes les longueurs du disque
    Le casier ajustable M.2 s’adapte à tous les disques SSD M.2 PCIe NVMe standard, notamment 2230 (30mm), 2242 (42mm), 2260 (60mm), 2280 (80mm) et 22110 (110mm), ce qui le rend universellement compatible et à l’épreuve du temps pour les disques m.2 extra-longs de 110mm.
  • Performance de refroidissement maximale
    Les disques SSD NVMe M.2 étant connus pour générer des températures élevées, il est essentiel de maintenir les températures de fonctionnement à tout moment pour éviter la dégradation des performances. Chaque disque équipé d’un couvercle de dissipateur thermique en aluminium extra-large à haut rendement et d’un coussin thermique.
  • La chaleur est dispersée efficacement à travers des trous de ventilation placés stratégiquement sur tous les côtés, en collaboration avec le système de refroidissement de votre ordinateur. Cette conception intelligente permet au disque de conserver des températures de fonctionnement optimales, même en cas de fortes charges.
  • La vitesse maximale
    Le ThoughArmor MB833MK-B V2 utilise l’interface SlimSAS (SFF-8654), ce qui permet de prendre en charge la totalité de la bande passante NVMe de 64Gbp/s, soit 10x plus rapide que la norme SATA précédente. Cette vitesse exceptionnelle en fait un choix idéal pour les applications gourmandes en données, et les machines d’apprentissage en profondeur et les stations de travail multimédias 4k/8k/3D.
  • La robustesse au maximum
    Le ThoughArmor MB833MK-B V2 est doté d’un châssis, d’un plateau et d’un support de montage robuste totalement en métal, améliorant la durabilité du produit et contribuant à une dissipation efficace de la chaleur. En outre, un mécanisme anti-vibration intégré dans le châssis réduit le bruit et assure une protection contre les dommages environnementaux. Cette construction robuste et cette conception réfléchie garantissent une longue durée de vie du produit et des performances fiables dans différentes conditions.
  • Pleins de fonctionnalités
    Un voyant d’état LED intégré au plateau indique lorsque votre disque est sous tension et en cours d’utilisation, et il s’éteint lorsqu’aucun disque n’est installé afin d’économiser de l’énergie.

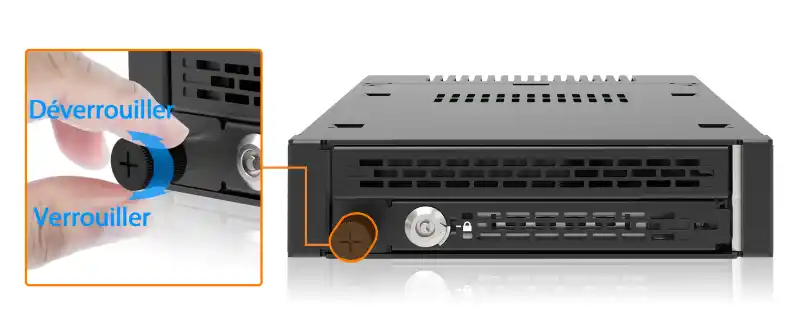

  • Pour ajouter un niveau supplémentaire de sécurité physique, le ThoughArmor MB833MK-B V2 comprend un mécanisme de verrouillage par clé à gros barillet. Cette fonction offre une protection contre les accès physiques non autorisés et garantit que les disques restent en place en toute sécurité, dans des environnements exigeants, tels que les déploiements militaires et les applications embarquées.
  • Compatibilité exceptionnelle des produits
    Le MB833M2K-B est compatible avec les cartes mères, les cartes RAID/HBA et les adaptateurs M.2 de grandes marques telles que Adaptec, Areca, Broadcom, HighPoint, Supermicro, etc. Cette compatibilité vous donne la liberté de choisir parmi une large gamme d'options matérielles, dépassant ainsi les contraintes des configurations de systèmes à marque unique. Pour plus d'informations sur la compatibilité des produits, cliquez ici.
  • (En option) Support de baie de disque 3,5’’ à 5,25’’
    En utilisant le support de baie de disque Flex-Fit MB343SP, vous pouvez facilement transformer votre baie de 5,25’’ en baie de 3,5’’. Ce support est conçu d’une seule pièce et est doté de 2 fentes pour disques de 2,5’’, ce qui offre des options de stockage supplémentaire pour vos disques.
  • Découvrez notre gamme de câbles compatibles pour simplifier votre processus d'installation, en éliminant la nécessité d'une recherche approfondie et en garantissant une expérience plus simple.

    Câbles de lecteur compatibles :

    • MB323L-B Cable
    • MB306L-B Cable
    • MB310L-B Cable
  • Nous proposons une large sélection de produits similaires qui utilisent les mêmes connexions arrière. Cliquez simplement sur les produits ci-dessous pour plus de détails.

    Modèles associés:

    • MB206L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
Quel ToughArmor MB833 est fait pour vous ?
Modèle MB833M2K-B MB833M2K-B V2
Connecteurs 1 x MiniSAS HD 4i (SFF-8643) 1 x SlimSAS 4i (SFF-8654)
Définition des broches Héritage SFF-9402 Rev 1.1
(Compatible avec les adaptateurs HBA/RAID Tri-mode)
Convient pour Adaptateurs HBA/RAID NVMe
avec brochage héritage
Adaptateurs HBA/RAID Tri-mode
avec brochage SFF-9402
Boîtiers de disques ICY DOCK personnalisables : adaptés aux normes de certification TAA et UL et plus encore !
Chez ICY DOCK, nous comprenons l'importance primordiale de respecter les diverses normes industrielles et de sécurité. Bien que nos produits standards soient déjà fabriqués avec la plus haute qualité, nous offrons également à nos clients la possibilité de personnaliser les boîtiers de disques et les racks mobiles ICY DOCK pour répondre à leurs exigences spécifiques de certification. Cela inclut des normes telles que TAA et UL ainsi que des tests de température étendue.

Notre équipe dédiée est entièrement prête à ajuster les matériaux et les conceptions des produits pour garantir une conformité totale. De plus, nous offrons une assistance complète à nos clients tout au long du processus de certification. Notre objectif est non seulement de répondre aux spécifications précises, mais aussi de garantir que nos produits réussissent les tests les plus rigoureux. Vous trouverez ci-dessous un tableau détaillé listant toutes les certifications optionnelles pouvant être testées avec nos solutions personnalisables.
Certifications optionnelles disponibles pour ToughArmor MB833MK-B V2
TAA Conformité à la loi sur les accords commerciaux
UL Certification de norme de sécurité
UL94 Inflammabilité des matériaux plastiques
FCC Conformité à la Commission fédérale des communications
Large température MIL-STD-810H - Méthode 501.7 & 502.7
*IEC 60529 (IPX5) Protection contre les jets d'eau
*Test de vibration MIL-STD-810H, Méthode 514.8, Procédure I (Résistance aux vibrations)
*Choc fonctionnel MIL-STD-810H, Méthode 516.8- Procédure I (Protection contre les chocs)

*Le boîtier de rack mobile de disque doit avoir un panneau avant résistant à l'eau personnalisé ajouté pour réussir la certification IEC 60529 (IPX5). La résistance à l'eau se réfère à la prévention de l'entrée d'eau dans le boîtier par le panneau avant lorsque le produit est installé dans le châssis, plutôt que de rendre l'ensemble du boîtier résistant à l'eau.
*Le boîtier de rack mobile de disque nécessite la personnalisation du caddy de disque (plateau) et du boîtier pour inclure un mécanisme de verrouillage par vis à ailettes, afin de réussir le test de vibration et la certification de choc fonctionnel. Veuillez vous référer au schéma de conception de la vis à ailettes ci-dessus.

La personnalisation des produits ICY DOCK pour des certifications spécifiques implique des frais pour la création des certificats, y compris les tests nécessaires. Veuillez noter que certaines certifications peuvent nécessiter des frais récurrents pour rester valides. Pour plus de détails et demandes, veuillez nous contacter à l'adresse suivante contact@icydock.fr

Caractéristiques principales
Convient à 1 x SSD NVMe M.2 de toutes les longueurs, 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280), et 110mm (22110)

Le verrou de disque ajustable maintient fermement tous les disques de toutes les longueurs

Conception d'installation de disque sans outil pour une maintenance facile et une mise à niveau du système

S'installe dans n'importe quelle baie de périphérique externe standard de 3,5" ou baie de disquette

Utilise un SlimSAS 4i (SFF-8654) pour se connecter, nécessite un hôte NVMe

Supporte la bande passante complète NVMe de 64Gbps

Enclosure robuste tout en métal répondant aux exigences de résistance au feu

Dissipateur de chaleur haute efficacité intégré et ventilation ample pour un excellent refroidissement passif

Serrure à clé à 2 segments pour une sécurité physique supplémentaire

Le loquet de plateau à crochet d'aigle maintient fermement le plateau à l'intérieur de l'enclosure

Grounding EMI – protège les SSD des dommages électriques

La technologie anti-vibration (AVT) réduit le bruit et protège contre les dommages environnementaux

La technologie de gestion de l'alimentation active (APT) économise l'énergie en éteignant l'appareil lorsqu'aucun disque n'est installé

Garantie limitée de 5 ans leader du secteur contre tous les défauts

Support gratuit de la part d'agents de support technique formés professionnellement

Approuvé pour une utilisation dans les systèmes certifiés Tempest par des clients militaires et gouvernementaux


Spécification
Numéro du modèle: MB833MK-B V2
Couleur: Noir
Taille du disque pris en charge: 1 x SSD NVMe PCIe M.2 2230/2242/2260/2280/22110
Type de disque compatible: SSD NVMe PCIe 3.0/4.0 M.2
Nombre de disques: 1
Baie de disque: 1 x baie externe de 3.5’’ pour périphérique
Interface de l’hôte: 1 x SlimSAS SFF-8654 4i, brochage défini par SFF-9402 Rev 1.1 (carte HBA/RAID Tri-Mode compatible)
Alimentation: 1 x connecteur d’alimentation SATA 15 broches
Taux de transfert: Jusqu’à 64Gbps (dépend de la vitesse du disque dur)
Capacité SSD supportée: Aucune limitation
Refroidissement du disque: Dispersion thermique en métal avec coussinet thermique pour un refroidissement passif
Structure / Matériel: Métal avec partie en plastique
Sécurité du disque: Serrure à clé à 2 segments
Dimension (L x l x H) : 163 x 101 x 26 mm
Poids net du produit: 473.1g
Poids brut du colis: 552.4g
Indication LED d’activité du disque: Alimentation du disque : vert fixe; accès au disque : vert clignotant
Contenu du paquet: Appareil, manuel d’utilisation, vis, coussinets thermique, clés
Taux d’insertion du connecteur M.2: 5,000
Humidité: 5%~65% RH
Température de fonctionnement: 0°C à 60°C (32°F à 140°F)
Température de stockage: -35°C à 70°C (-31°F à 158°F)
Conformité: CE, RoHS, REACH
Garantie: Garantie limitée de 5 ans

Plateau de lecteur compatible (Caddy):

  • MB834TP-B

Câble de lecteur compatible:

  • MB323L-B Cable
  • MB306L-B Cable
  • MB310L-B Cable

Produits associés:

Series de produits associés:

  • NVMe Enclosures
  • SAS/SATA Enclosures

Programme ToughArmor:


FAQ

Q: Pouvez-vous recommander une carte d'extension compatible avec le MB833MK-B V2?

R:Pour assurer la compatibilité avec le MB833MK-B V2, assurez-vous que le BIOS/UEFI de votre carte additionnelle ou de votre carte mère supporte la bifurcation PCIe lors de l'utilisation d'un slot PCIe 16x ou 8x. En outre, configurez le séparateur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un emplacement PCIe 16x ou x4, x4 pour un emplacement PCIe 8x.


Veuillez cliquer sur l'icône ci-dessous pour voir la compatibilité de vos cartes mères ou cartes additionnelles qui supportent le mode PCIe Bifurcation. Pour une compatibilité optimale, nous vous recommandons vivement d'utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte additionnelle.




Nous sommes actuellement en train de certifier notre rack NVMe auprès des principaux fabricants de cartes d'extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.

Pour signaler une carte d'extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité d'une carte d'extension ou d'une carte mère qui ne figure pas dans la liste, veuillez cliquer ici.


Q: J'ai terminé l'installation du disque dur et du périphérique conformément aux instructions du manuel du produit, mais le système ne parvient toujours pas à détecter le disque. Comment puis-je résoudre ce problème?

R: Veuillez d'abord vérifier la compatibilité de votre matériel et vous assurer que le disque, le rack, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l'hôte pour voir si le système peut détecter le disque. S'il ne le détecte toujours pas, cela permet d'exclure les problèmes liés au rack du lecteur. Vous pouvez également essayer de connecter le rack avec d'autres disques, câbles ou systèmes pour voir si le problème peut être résolu. Si le système ne détecte toujours pas le lecteur, voici quelques problèmes possibles:

Insuffisance de voies PCIe dans le système: Que vous connectiez le rack disque à la carte mère ou à une carte additionnelle, Il est important de noter que le nombre de voies PCIe disponibles est limité. Il faut donc comprendre le nombre de voies fournies par le processeur et le chipset, ainsi que leur méthode d'allocation. Le non-respect de cette consigne peut entraîner des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque.
Protocoles d'interface incompatibles: Il est essentiel de vérifier si l'interface Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte additionnelle est capable de prendre en charge NVMe.
Norme de brochage d'interface incompatible: Avant de connecter le disque dur au port Mini-SAS HD, OCuLink ou SlimSAS de la carte mère ou de la carte d'extension, veuillez vérifier que le port utilise le même standard de brochage que le port de notre disque dur. Pour vérifier le standard de brochage de notre rack, vous pouvez vous référer au tableau des spécifications sur notre page produit, où il est précisé si le standard de brochage est Legacy ou SFF-9402 1.1.
Longueur excessive du câble de connexion: Pour garantir des performances optimales, il est conseillé d'utiliser un câble de connexion d'une longueur maximale de 50 cm. L'utilisation de câbles plus longs peut entraîner une perte de signal excessive, ce qui se traduit par des vitesses de transfert plus lentes, des connexions instables, voire l'impossibilité de détecter le disque. En outre, nous recommandons d'utiliser le même connecteur d'interface pour l'appareil et l'hôte afin d'éviter tout problème de compatibilité.

Q: Le système ne détecte pas le SSD M.2 installé dans le boîtier ICY DOCK. Que devrais-je faire?

R: Étant donné que le SSD M.2 n'est pas conçu pour le remplacement à chaud, nous vous recommandons vivement d'éteindre l'appareil/le système avant d'insérer ou de retirer un SSD M.2. Si le système ne parvient toujours pas à détecter le disque, suivez les étapes ci-dessous pour rechercher manuellement un nouveau matériel:



Windows 11 / Windows 10 / Windows 8 – Dans la boîte de recherche de la barre des tâches, tapez Gestionnaire de périphériques, et cliquez dessus dans le menu. Lorsque la fenêtre du gestionnaire de périphériques s'affiche, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur le bouton Rechercher les modifications matérielles.



Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau, sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque puis cliquez sur Rechercher les modifications matérielles.


Image result for disk drive scan for hardware changes




Q: J'ai des difficultés à fermer le couvercle du plateau d’entrée et je ne parviens pas à insérer complètement le plateau d'entrée dans le boîtier du disque après avoir placé le SSD M.2 sur le plateau d'entrée.

R: Assurez-vous de verrouiller le SSD M.2 avec le verrou M.2 réglable. Le couvercle du plateau ne se fermera pas correctement si le verrou M.2 n'est pas entièrement fixé. Si vous avez des difficultés à fixer le casier M.2 ou à fermer le couvercle, il se peut que le SSD M.2 que vous utilisez ne respecte pas l'épaisseur standard des SSD M.2, qui est inférieure à 1,5 mm de hauteur pour chaque côté avec une hauteur totale qui ne dépasse pas 3,8 mm. L'utilisation d'un SSD M.2 d'une épaisseur non standard entraînera une tension inadéquate sur le verrou M.2 et le couvercle du plateau et désalignera le connecteur M.2. Si vous rencontrez des problèmes pour insérer le plateau de disque dans le boîtier, veuillez arrêter immédiatement l'opération et vérifier l'épaisseur du disque pour vous assurer qu'il respecte l'épaisseur standard des SSD M.2 - moins de 1,5 mm de hauteur pour chaque côté et moins de 3,8 mm pour la hauteur totale.

Metal heat dissipation sticker



Note: Certains disques SSD M.2 utilisent un autocollant métallique de dissipation thermique qui peut augmenter l'épaisseur de chaque côté à plus de 1,5 mm. Le retrait de l'autocollant peut résoudre ce problème, mais sachez que cette opération peut comporter certains risques, comme l'annulation de la garantie du disque SSD. Procédez avec prudence et comprenez les implications avant de retirer l'autocollant.



Le boîtier ICY DOCK est conçu pour être compatible avec les SSD M.2 d'épaisseur standard. Nous recommandons fortement de vérifier l'épaisseur du disque avant l'achat, et veuillez vous référer à la liste des SSD M.2 incompatibles ci-dessous pour plus d'informations:



SSD M.2 NVMe connus pour être incompatibles avec le boîtier ICY DOCK:




Veuillez contacter contact@icydock.fr si le problème persiste afin que nous puissions le résoudre dans les meilleurs délais.

Cliquez sur ici pour signaler un SSD M.2 compatible/incompatible.
