Avec le PCIe 5.0 offrant jusqu’à 128 Gbps par SSD, le MB699V5P-B propose une bande passante doublée par rapport au PCIe 4.0 et quatre fois plus rapide que le PCIe 3.0. Cette vitesse exceptionnelle en fait un choix idéal pour des applications telles que :
Pour plus d’informations, veuillez consulter notre liste de compatibilité des cartes contrôleurs et câbles validés.
| Quel ToughArmor MB699VP-B vous convient le mieux ? | |||
| Modèle | MB699VP-B | MB699VP-B V3 | MB699V5P-B |
| Ventilateurs | Double ventilateurs (40 x 40 x 10 mm) |
Double ventilateurs (40 x 40 x 20 mm) |
Double ventilateurs (40 x 40 x 10 mm) |
| Vitesse du ventilateur | 4 800 RPM | 8 000 RPM | 4 800 RPM |
| Connecteurs | 4 x MiniSAS HD 4i (SFF-8643) |
4 x OCuLink 4i (SFF-8612) | 2 x MCIO 8i (SFF-TA-1016) |
| Vitesse de transfert | Jusqu'à 64 Gbps par SSD (selon la vitesse du SSD) |
Jusqu'à 64 Gbps par SSD (selon la vitesse du SSD) |
Jusqu'à 128 Gbps par SSD (selon la vitesse du SSD) |
| Brochage défini | Legacy | SFF-9402 Rev 1.1 (Compatible avec les adaptateurs HBA/RAID Tri-mode) |
SFF-9402 Rev 1.1 (Compatible avec les adaptateurs HBA/RAID Tri-mode) |
| Dimensions du produit (L x l x H) |
140,3 x 146 x 41,3 mm | 150,3 x 146 x 41,3 mm | 159,8 x 146 x 41,3 mm |
| Poids net | 854,2 g | 911,2 g | 763,3 g |
| Poids brut | 935,2 g | 945,7 g | 865,2 g |
| Compatible avec | Adaptateurs NVMe HBA/RAID avec brochage Legacy |

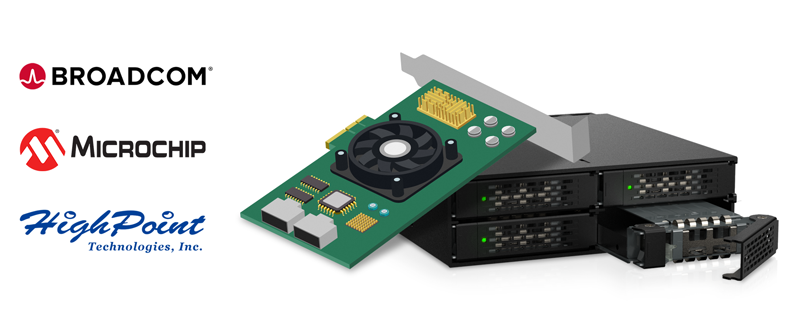

Adaptateurs HBA/RAID Tri-mode avec brochage SFF-9402 |
Adaptateurs HBA/RAID Tri-mode avec brochage SFF-9402 |
| Certifications optionnelles disponibles pour le ToughArmor MB699V5P-B | |
| TAA | Conformité à la loi sur les accords commerciaux (Trade Agreements Act) |
| UL | Certification des normes de sécurité |
| UL94 | Inflammabilité des matériaux plastiques |
| FCC | Conformité à la Federal Communications Commission |
| Large plage de température | MIL-STD-810H - Méthodes 501.7 et 502.7 |

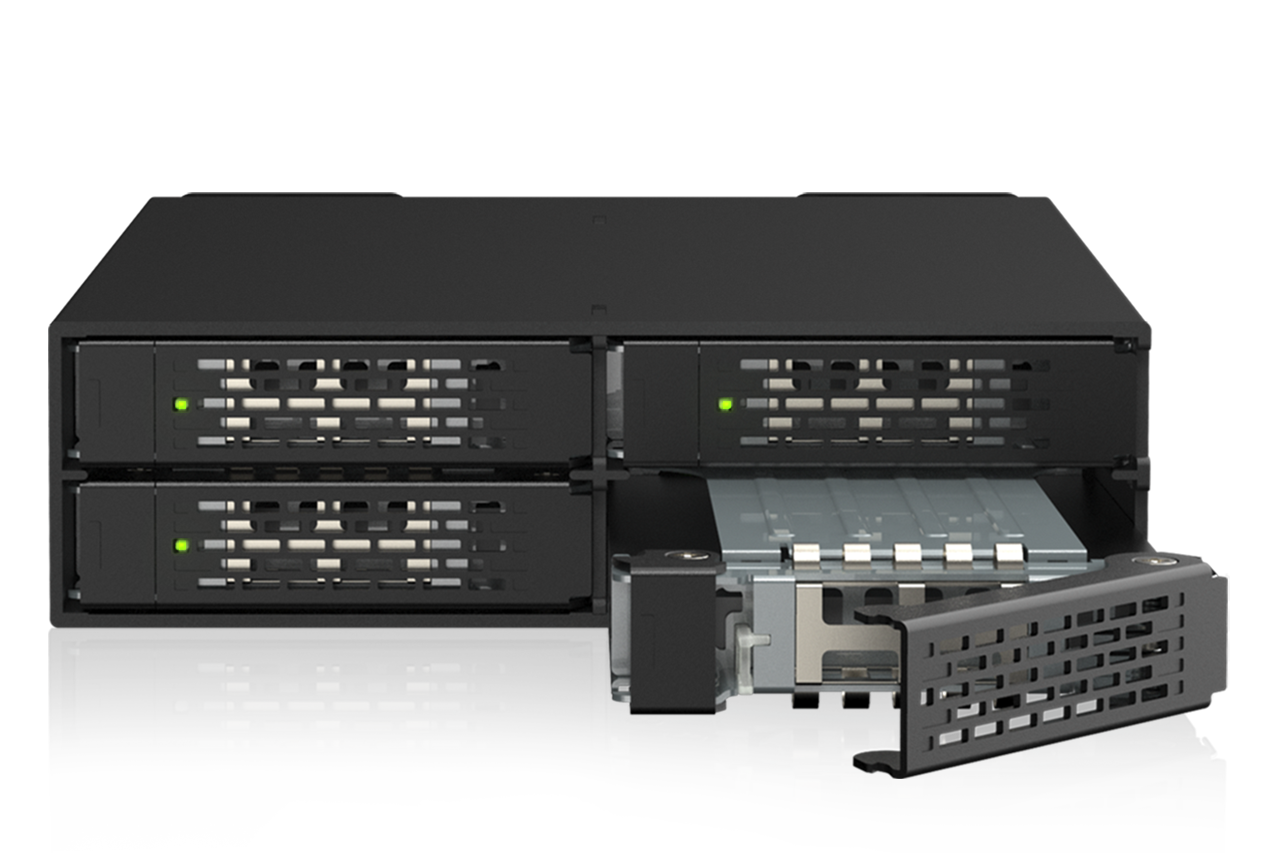

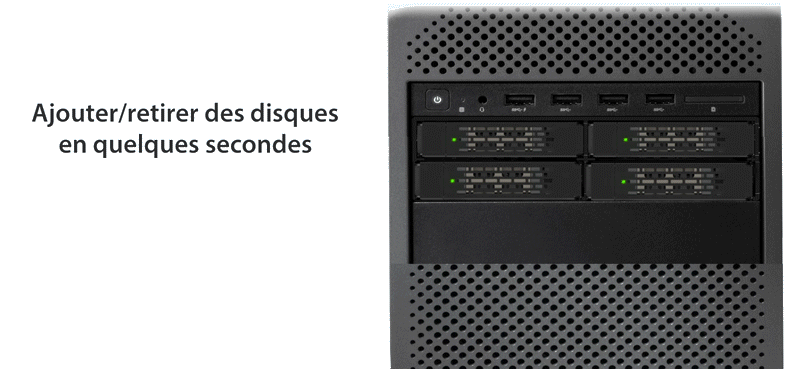

| • | Prise en charge des disques remplaçables à chaud |

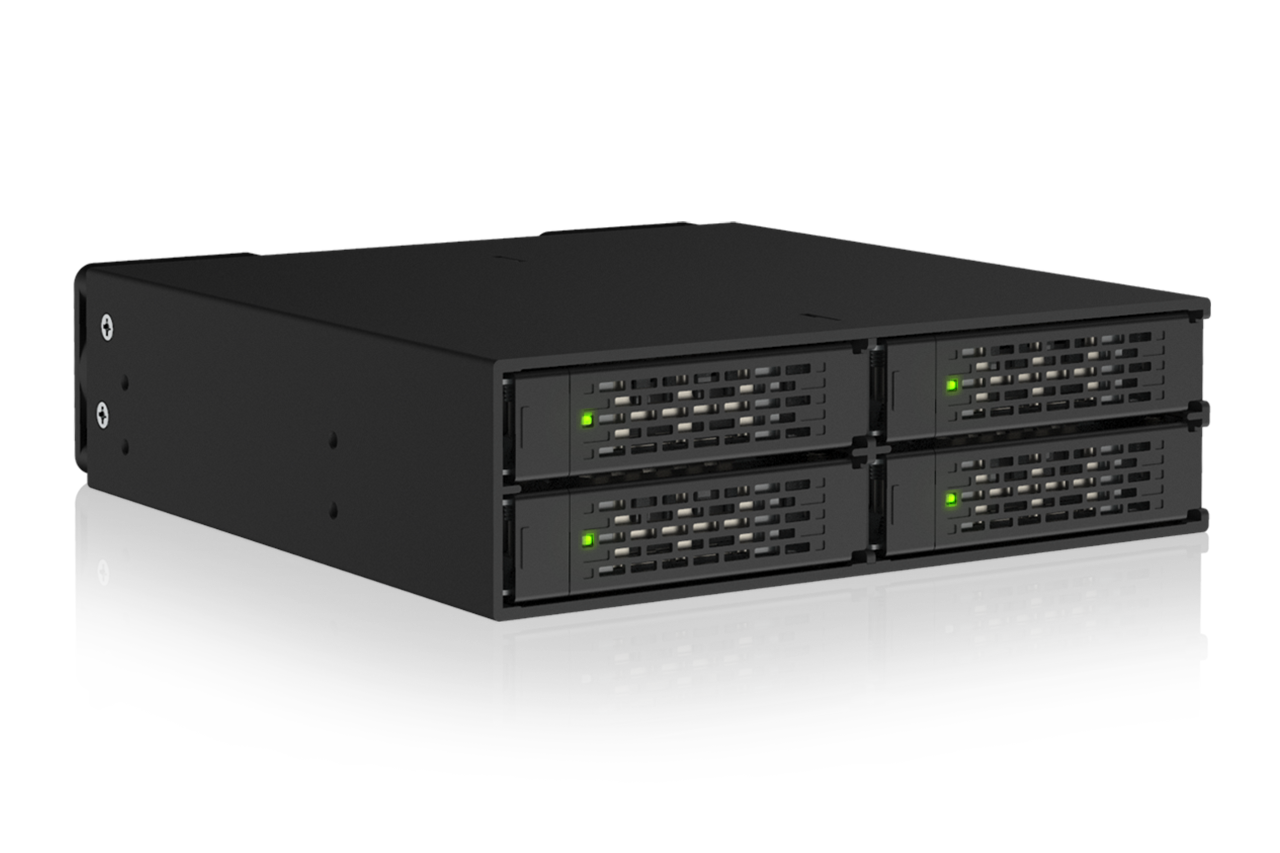

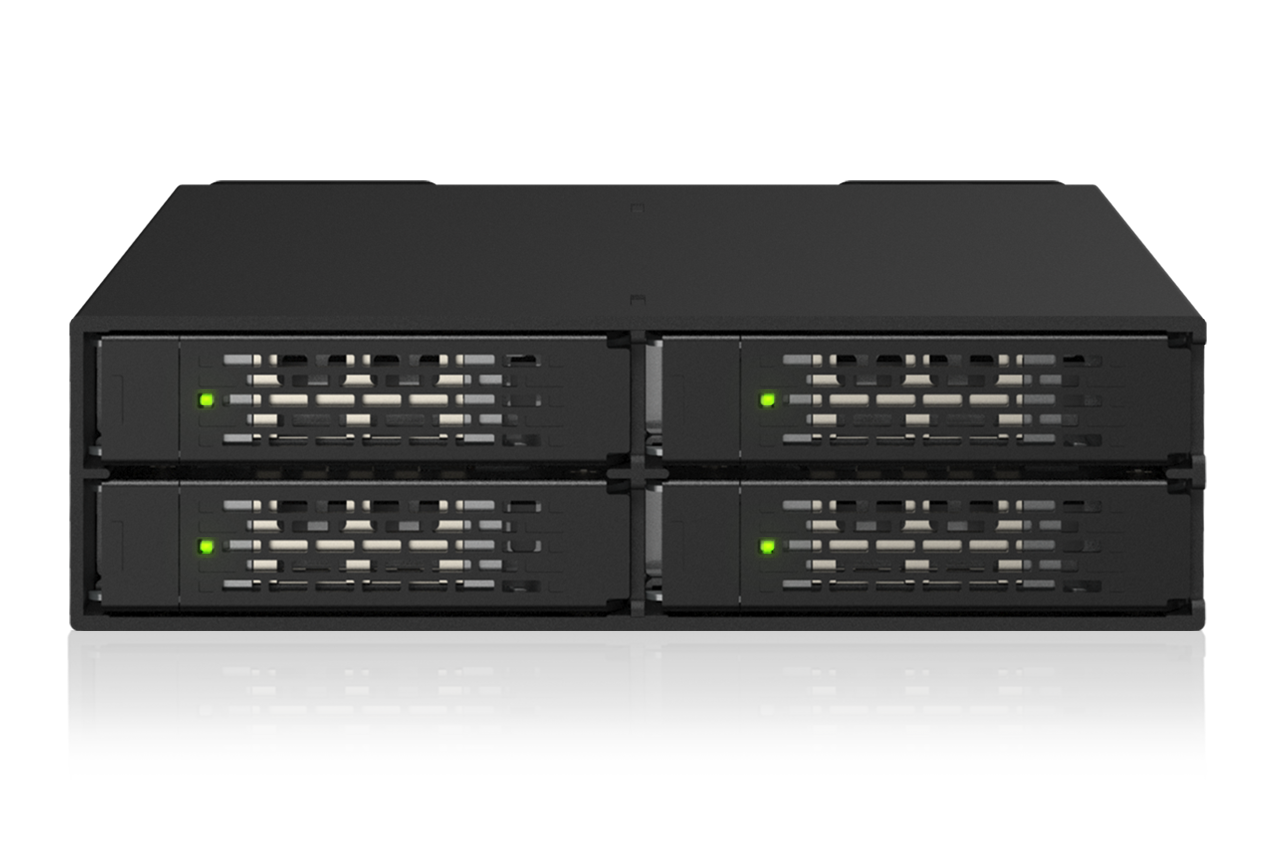

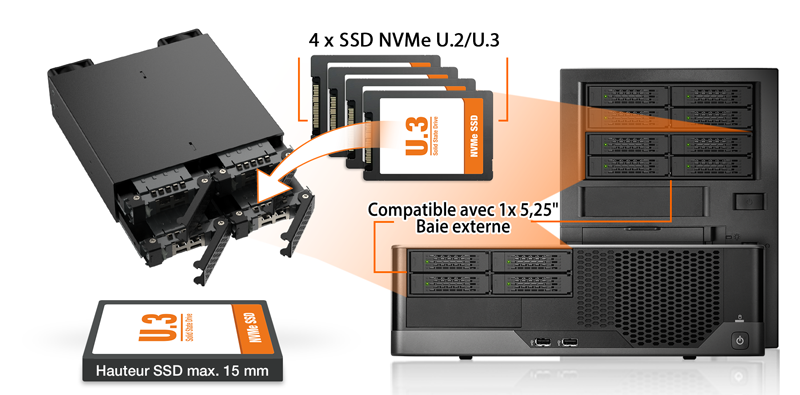

| • | Accueille 4× SSD NVMe U.2/U.3 (5 – 15 mm) dans une seule baie 5.25" externe |

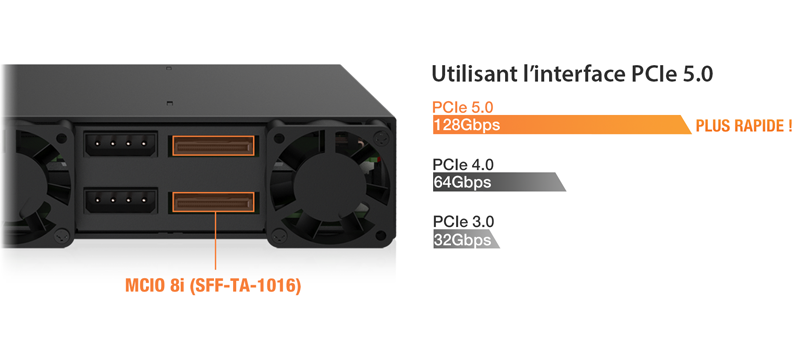

| • | Compatible avec PCIe 5.0 avec des vitesses de transfert allant jusqu’à 128 Gbps par SSD |

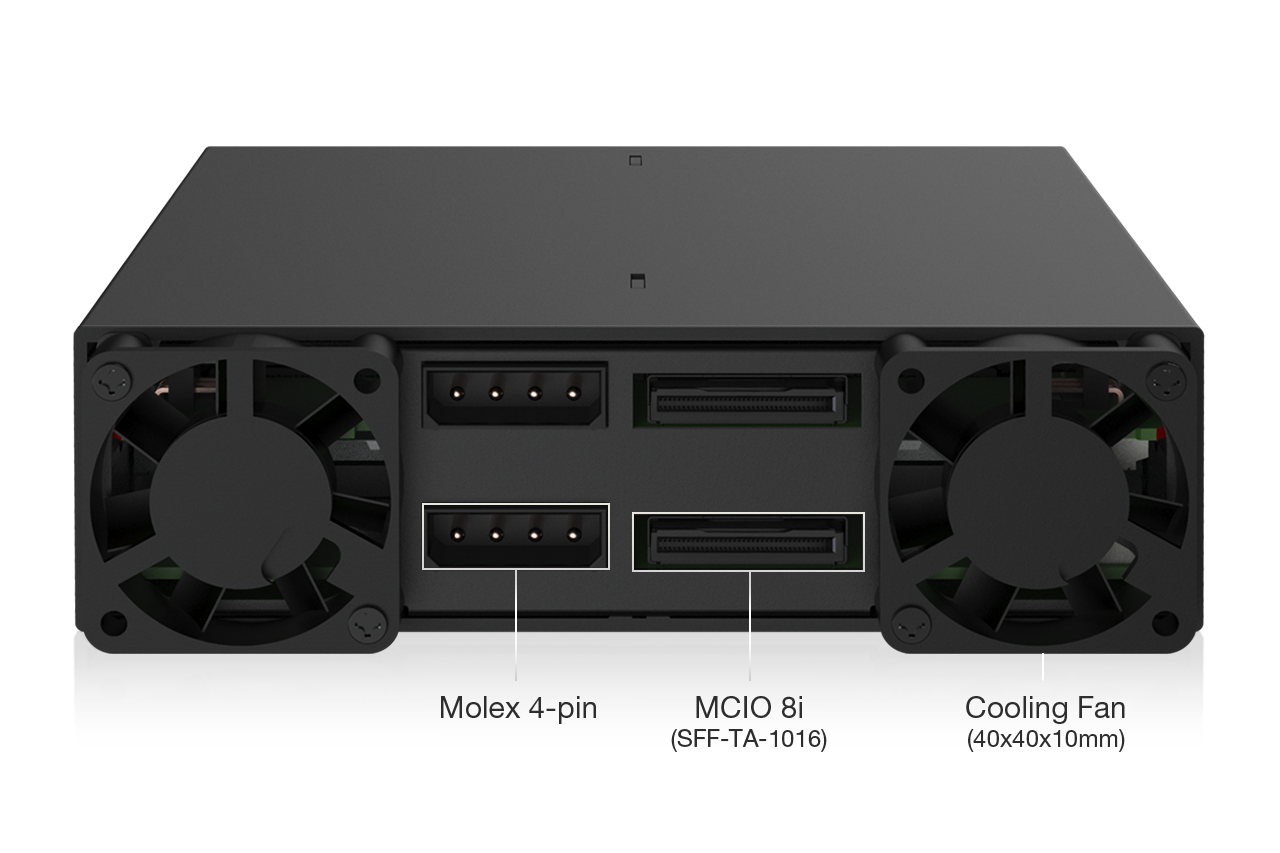

| • | Interface de l'hôte : 2× connecteurs MCIO 8i (SFF-TA-1016) pour un câblage simplifié |
| • | Alimentation : doubles connecteurs Molex 4 broches pour une alimentation fiable et sécurisée |

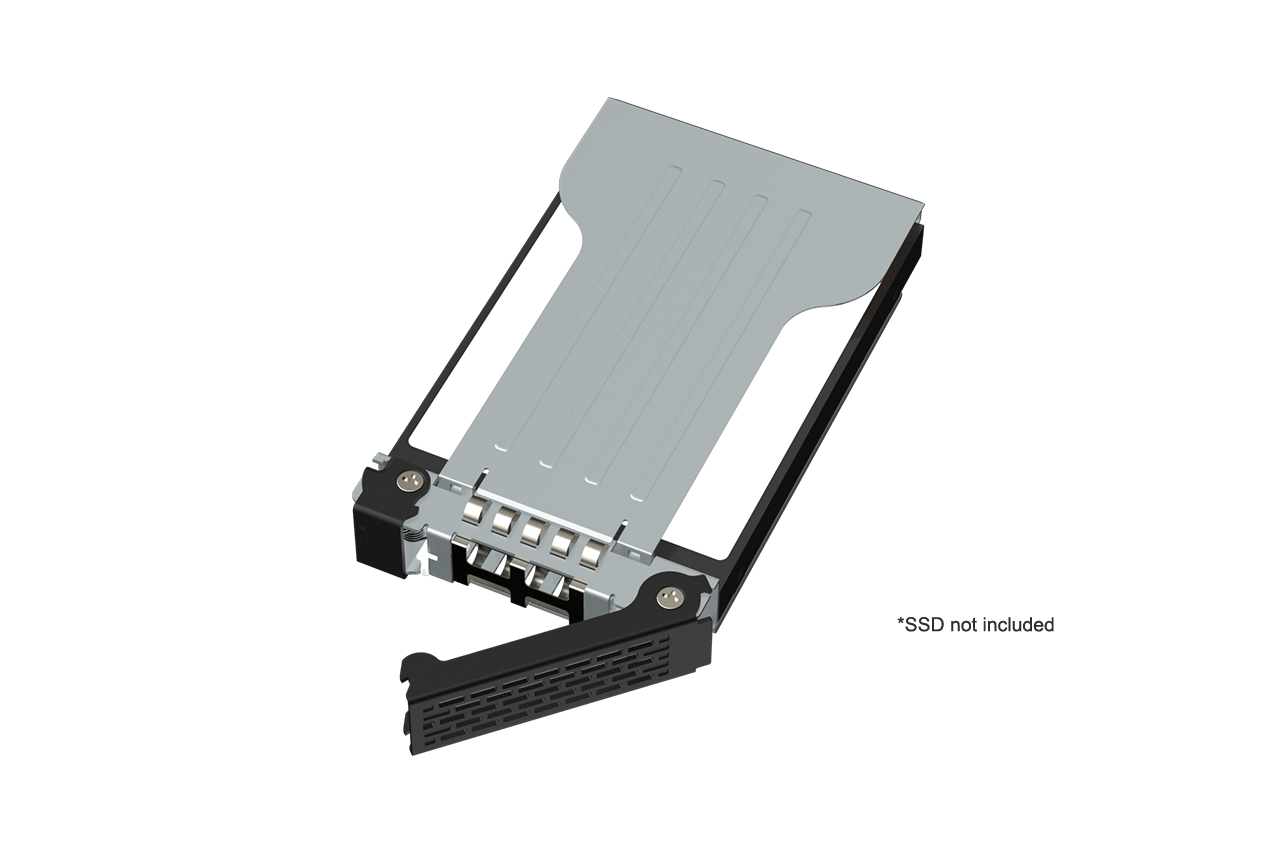

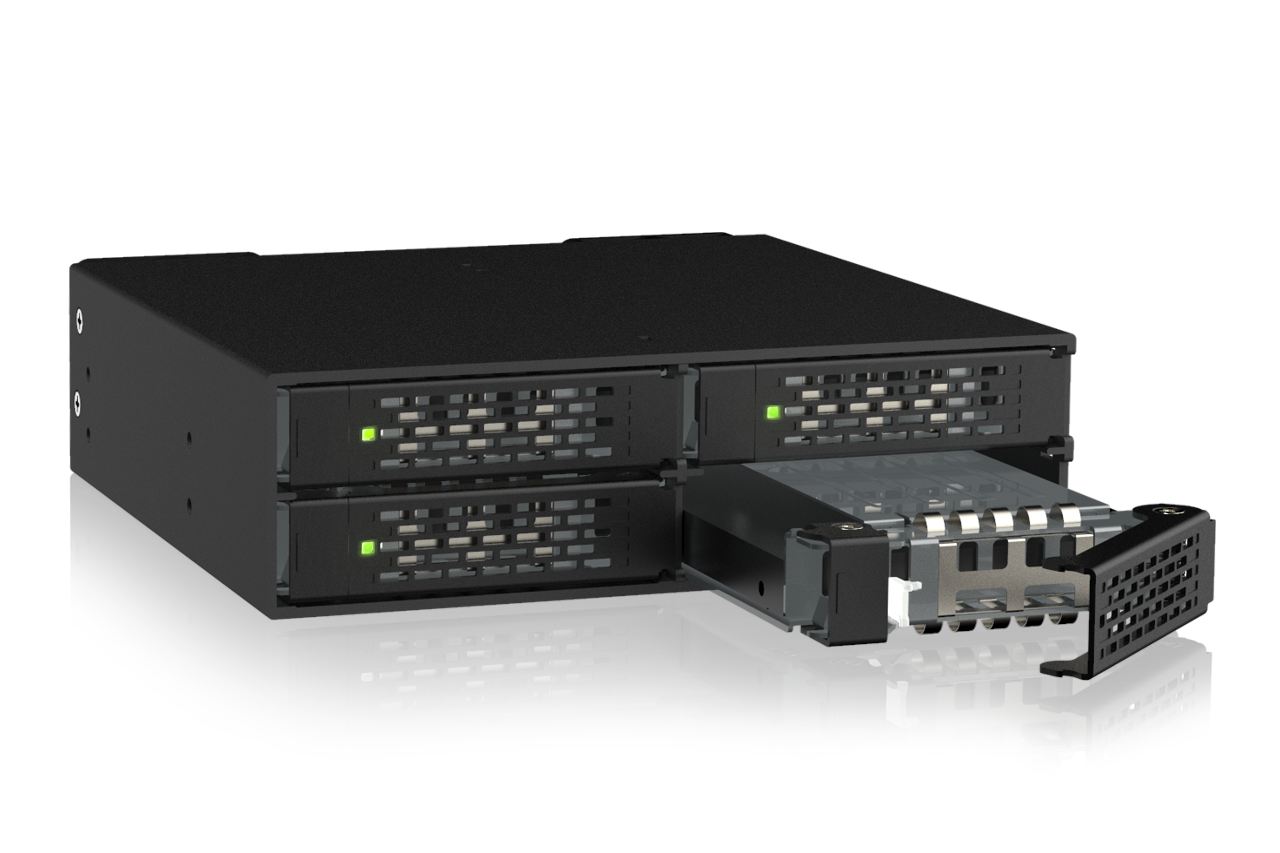

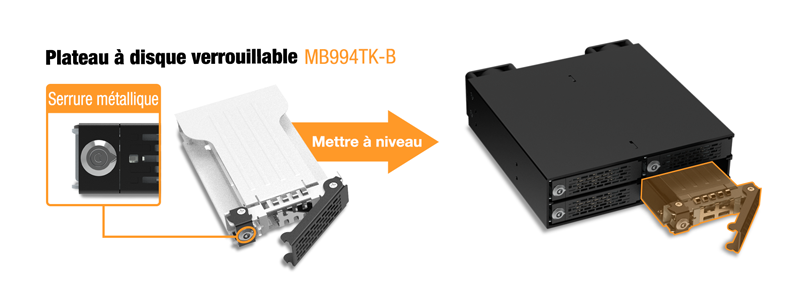

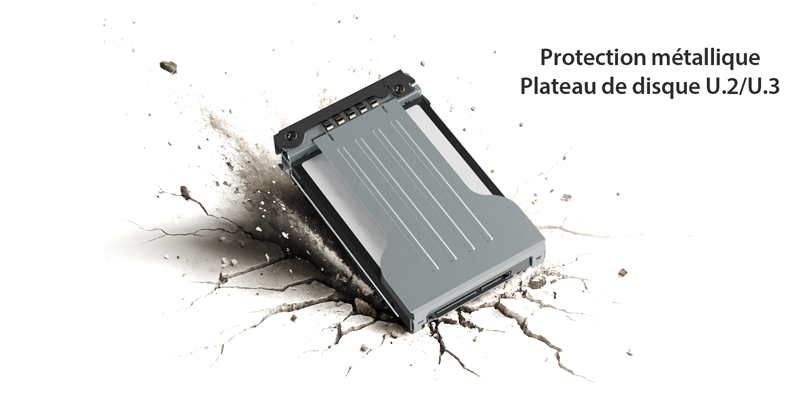

| • | Plateaux amovibles tout en métal EZ-Slide Mini (MB991TRAY-B) pour une maintenance facilitée |
| • | Boîtier en aluminium léger pour une meilleure dissipation thermique et une réduction du poids |
| • | Le loquet de plateau Eagle-hook maintient fermement le disque à l’intérieur du boîtier |

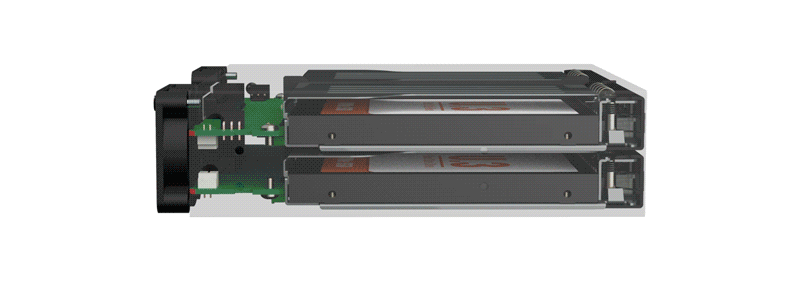

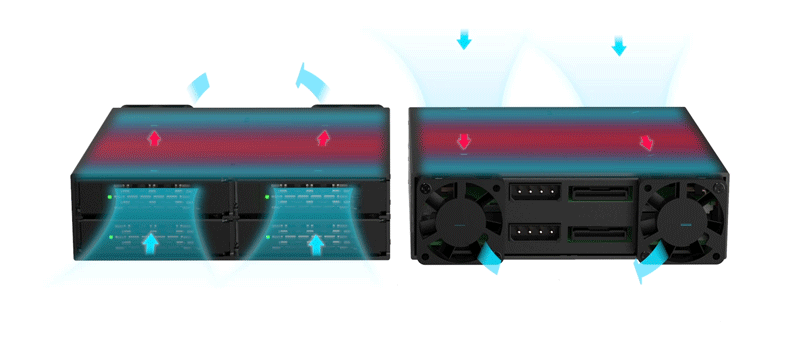

| • | Double ventilateurs de 40×40×10 mm avec flux d’air optimisé |

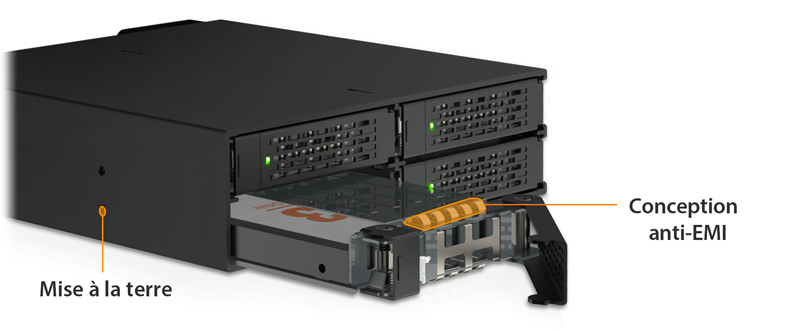

| • | Mise à la terre EMI – protège les SSD contre les dommages électriques |
| • | Construction robuste ToughArmor conçue pour les environnements professionnels et industriels |
| • | Garantie limitée de 5 ans, leader de l’industrie, contre tout défaut |
| • | Assistance gratuite assurée par des agents techniques professionnels formés |
| Numéro de modèle : | MB699V5P-B |
| Couleur : | Noir |
| Taille de disque prise en charge : | 2.5" (prend en charge les SSD U.2/U.3 de 15 mm de hauteur) |
| Type de disque compatible : | U.2 ou U.3 |
| Nombre de disques : | 4 |
| Baie de disque : | Baie de disque de 5.25" |
| Interface de l'hôte : | 2 x MCIO 8i (SFF-TA-1016), brochage défini par SFF-9402 Rev 1.1 (Compatible avec les cartes HBA/RAID Tri-mode) |
| Alimentation : | 2 x connecteurs d'alimentation Molex 4 broches |
| Taux de transfert : | Jusqu’à 128 Gbps par SSD (selon la vitesse du SSD) |
| Capacité SSD prise en charge : | Aucune limitation |
| Refroidissement des disques : | 2 x ventilateurs 40×40×10 mm |
| Hot Plug : | Oui |

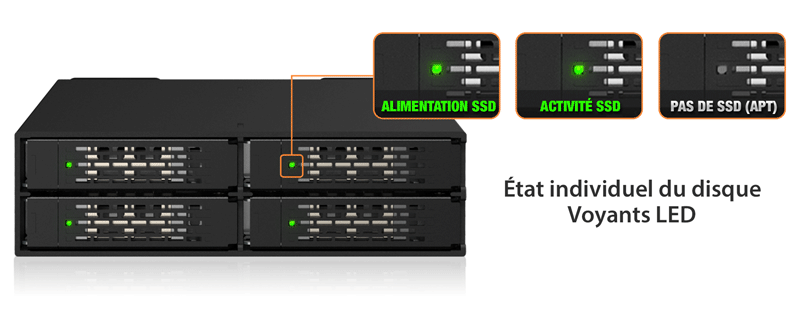

| Indicateur LED : | Alimentation du disque : vert fixe ; Accès au disque : vert clignotant |

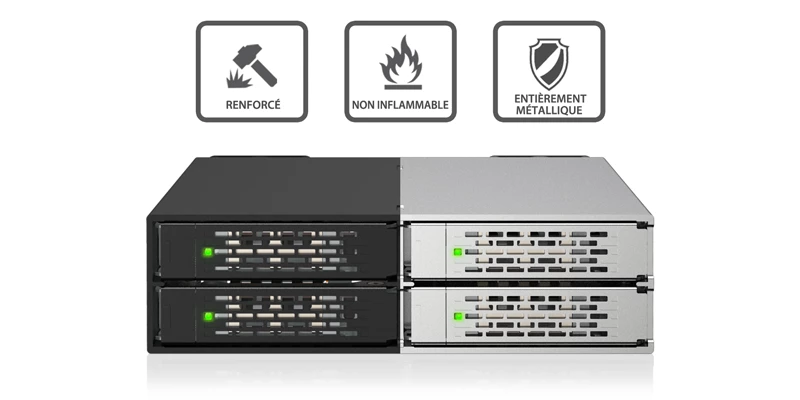

| Structure / Matériau : | Entièrement métallique |

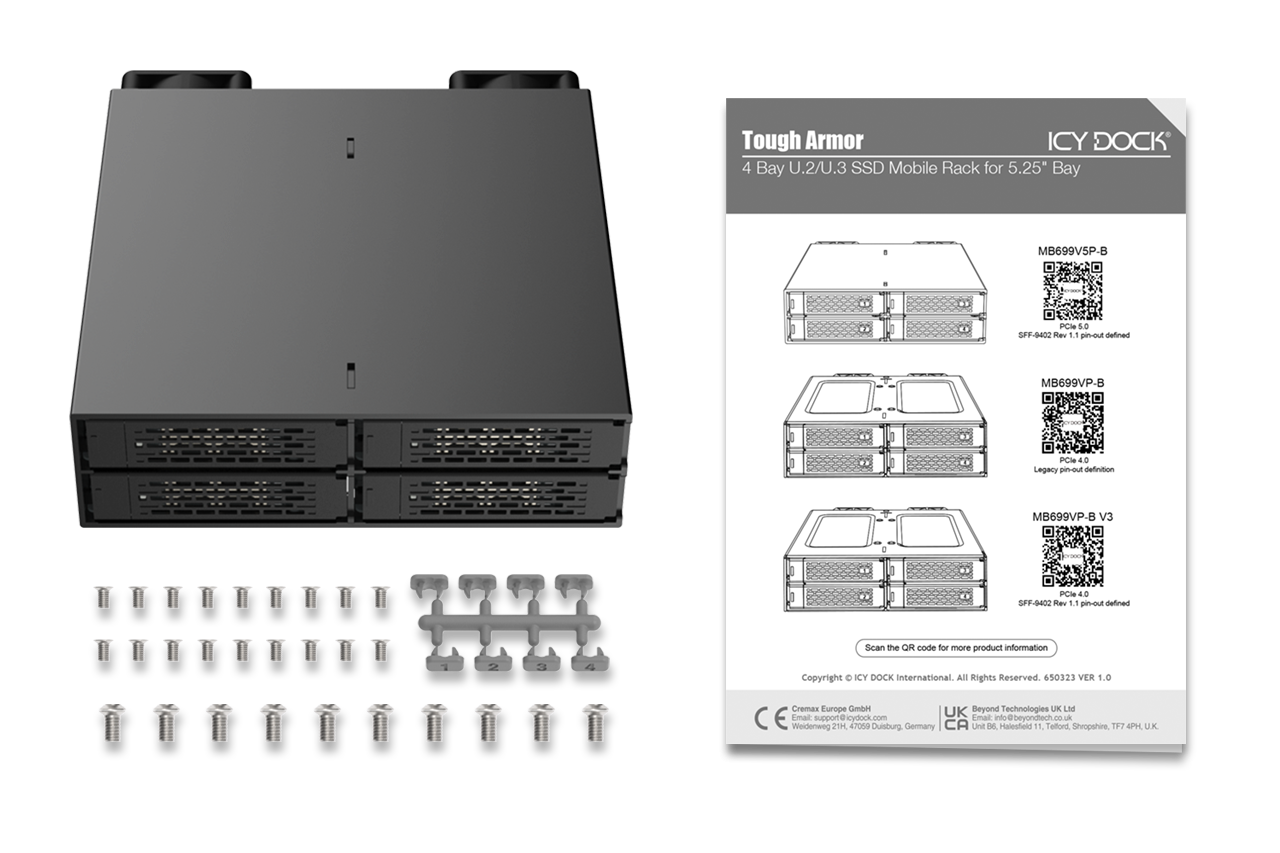

| Contenu de l'emballage : | Appareil, manuel d’utilisation, vis, fiche d'identification |
| Dimensions (L x l x H) : | 159,8 x 146 x 41,3 mm |
| Poids net du produit : | 763,3 g |
| Poids brut de l’emballage : | 865,2 g |
| Taux d'insertion des connecteurs : | 5 000+ |
| Humidité : | 5 %~65 % HR |
| Température de fonctionnement : | 0°C à 70°C (32°F à 158°F) |
| Température de stockage : | -35°C à 70°C (-31°F à 158°F) |
| Conformité : | CE, UKCA, RoHS, REACH |
| Garantie : | Garantie limitée de 5 ans |
Plateau de disque compatible:
Produits associés:
Gamme ToughArmor:
Séries de produits associés:
Lien rapide:
Q : Pouvez-vous recommander une carte d’extension compatible avec le MB699V5P-B ?

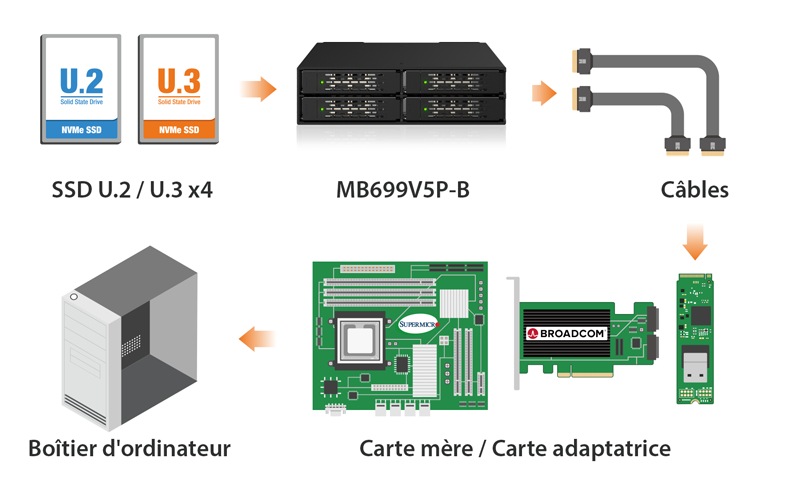

R : Pour garantir la compatibilité avec le MB699V5P-B, veuillez vous assurer que le BIOS/UEFI de votre carte d’extension ou de votre carte mère prend en charge la bifurcation PCIe lors de l’utilisation d’un slot PCIe 16x ou 8x. De plus, configurez le répartiteur PCIe dans le BIOS/UEFI avec la configuration x4, x4, x4, x4 pour un slot PCIe 16x ou x4, x4 pour un slot PCIe 8x.
Cliquez sur l’icône ci-dessous pour consulter la compatibilité de vos cartes mères ou cartes d’extension prenant en charge le mode de bifurcation PCIe. Pour une compatibilité optimale, nous recommandons vivement d’utiliser les câbles recommandés ou fabriqués par le fabricant de la carte mère ou de la carte d’extension.
Nous sommes actuellement en train de certifier notre boîtier NVMe avec les principaux fabricants de cartes d’extension et de cartes mères. Nous continuerons à mettre à jour la liste pour inclure les accessoires compatibles.
Pour signaler une carte d’extension, un câble ou une carte mère compatible, ou pour vérifier la compatibilité de cartes ou cartes mères non répertoriées, veuillez cliquer ici.
Q : J'ai terminé l'installation du disque dur et de l'appareil selon les instructions du manuel produit, mais le système ne parvient toujours pas à détecter le disque. Comment puis-je résoudre ce problème ?
R : Veuillez d'abord confirmer la compatibilité de votre matériel et vous assurer que le disque, le boîtier de disque, le câble et les interfaces hôtes sont compatibles. Essayez de connecter le disque directement à l’hôte pour voir si le système peut le détecter. S’il ne le détecte toujours pas, cela peut exclure un problème lié au boîtier. Vous pouvez également essayer de connecter le boîtier avec différents disques, câbles ou systèmes pour voir si le problème peut être résolu. Si le système ne parvient toujours pas à le détecter, voici quelques problèmes possibles :
| • | Nombre insuffisant de lignes PCIe dans le système : Que vous connectiez le boîtier au connecteur de la carte mère ou à une carte d’extension, il est important de noter que le nombre de lignes PCIe disponibles est limité. Cela inclut la compréhension du nombre de lignes fournies par le processeur et le chipset, ainsi que leur méthode d’allocation. Une mauvaise gestion de ces lignes peut entraîner une baisse de vitesse de transfert, des connexions instables ou même l’impossibilité de détecter le disque. |
| • | Protocoles d’interface incompatibles : Il est essentiel de vérifier si l’interface Mini-SAS HD, OCuLink, SlimSAS ou MCIO sur la carte mère ou la carte d’extension prend en charge le NVMe. |
| • | Norme de brochage d’interface incompatible : Avant de connecter le boîtier au port Mini-SAS HD, OCuLink, SlimSAS ou MCIO sur la carte mère ou la carte d’extension, veuillez vérifier que le port utilise la même norme de brochage que celui de notre boîtier. Pour connaître la norme de brochage de notre boîtier, vous pouvez consulter le tableau des spécifications sur la page produit, où il est indiqué si la norme est Legacy ou SFF-9402 1.1. |
| • | Longueur excessive du câble de connexion : Pour garantir des performances optimales, il est conseillé d’utiliser un câble de connexion ne dépassant pas 50 cm. L’utilisation de câbles plus longs peut entraîner une perte de signal excessive, ce qui peut causer des vitesses de transfert plus lentes, des connexions instables ou l’impossibilité de détecter le disque. De plus, nous recommandons d’utiliser le même type de connecteur d’interface à la fois pour l’appareil et pour l’hôte afin d’éviter tout problème de compatibilité potentiel. |
Q : Mon disque NVMe n’a pas été détecté après l’avoir réinséré dans l’appareil alors qu’il était sous tension ?
R : Pour les systèmes prenant en charge la fonction de branchement à chaud, lorsque votre système est sous tension, chaque cycle d’insertion et de retrait du disque nécessite un rafraîchissement manuel depuis le système d’exploitation afin que le système puisse reconnaître le disque.
Si vous ne parvenez pas à détecter le disque après avoir effectué le rafraîchissement manuel, il est possible que votre système ne prenne pas en charge la fonction de branchement à chaud. Nous vous suggérons de vérifier auprès du fabricant de la carte mère ou de la carte d’extension s’il prend en charge le branchement à chaud NVMe.
Windows 11 / Windows 10 / Windows 8 – Dans la barre de recherche de la barre des tâches, tapez « Gestionnaire de périphériques », puis sélectionnez-le dans le menu, faites un clic droit sur le lecteur de disque, puis sélectionnez « Rechercher les modifications sur le matériel ».
Windows 7 – Faites un clic droit sur l’icône Ordinateur sur le bureau et sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, faites un clic droit sur le lecteur de disque, puis sélectionnez « Rechercher les modifications sur le matériel ».
Q : Les vis de fixation de l’appareil semblent trop courtes pour fixer l’appareil à mon système, que dois-je faire ?
R : Pour les boîtiers d’ordinateur avec une tôle métallique épaisse, les vis de fixation fournies (M3*2.5L) peuvent ne pas suffire à fixer correctement l’appareil. Veuillez utiliser des vis plus longues (M3*4L) pour fixer l’appareil ou nous contacter à l’adresse suivante : contact@icydock.fr pour obtenir des vis de remplacement.
Q : Puis-je remplacer le ventilateur de refroidissement fixé à l’appareil ? Cela annulera-t-il la garantie ?
R : Le ventilateur de refroidissement que nous utilisons a été rigoureusement testé avec le boîtier pour garantir son bon fonctionnement et la prise en charge du contrôle de la vitesse (pour certains modèles). Ainsi, nous recommandons de conserver le ventilateur d’origine pour des performances optimales. Cela dit, nous comprenons qu’il ne convienne pas à toutes les applications, c’est pourquoi nous avons choisi d’honorer la garantie même lorsqu’un ventilateur tiers est utilisé. À noter toutefois : si le ventilateur tiers cause des dommages électriques à l’appareil, la garantie pourrait être annulée.
Q : Quelles spécifications dois-je vérifier avant d’acheter un ventilateur de refroidissement tiers ?
R :Les informations suivantes indiquent les spécifications requises pour le ventilateur ainsi que les modèles compatibles pour le MB699V5P-B
| Dimensions du ventilateur (LxlxH) | 40 x 40 x 10 mm | 40 x 40 x 20 mm |
| Type de connecteur | 3 broches Wafer | |
| Tension nominale (VDC) | 12V DC | |
| Courant nominal (A) | < 0.12A (127mA) | |
| Spécification des vis | Tête plate cruciforme - M3 x 15 mm - Acier (Fournie avec le ventilateur d’origine) |
Tête plate cruciforme - M3 x 25 mm – Acier (Non fournie) |
Modèles de ventilateurs compatibles
(non testés, à utiliser à vos risques et périls)
